Замена распределительных валов двигателя автомобиля Ford Focus 2

Распределительные валы заменяют в следующих случаях:

- упало давление в системе смазки двигателя. Причиной этой неисправности часто бывает повышенный износ шеек распределительных валов и постелей подшипников распределительных валов в головке блока цилиндров. При износе постелей и их крышек головку блока заменяют в сборе, так как постели выполнены непосредственно в ее корпусе;

- стук клапанов при нормальных зазорах в механизме привода клапанов. Вызывается повышенным износом кулачков распределительного вала из-за применения низкокачественного моторного масла или повреждения масляного фильтра.

Для замены распределительных валов двигателей 1,4 и 1,6 л R4 Duratec 16V выполните следующие операции.

Вам потребуются: те же инструменты, что и для снятия ремня привода газораспределительного механизма, сальников распределительных валов а также ключ TORX Е11, динамометрический ключ.

1. Снимите крышку головки блока цилиндров.

2. Снимите ремень привода газораспределительного механизма.

4. ...и снимите шкивы с валов.

5. Выверните болты крепления крышек подшипников распределительных валов в порядке, обратном показанному на рис. 5.23.

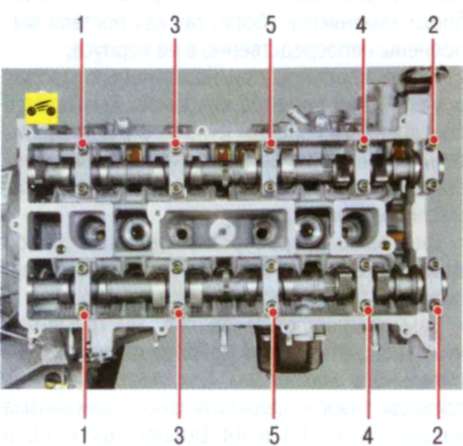

Рис. 5.23. Порядок снятия крышек подшипников распределительных валов

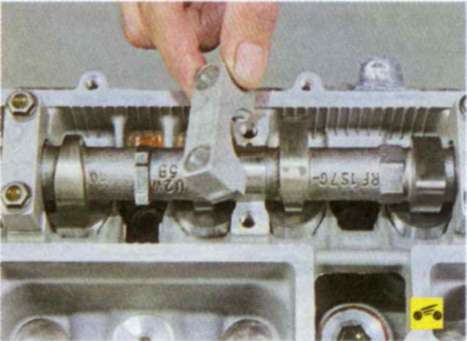

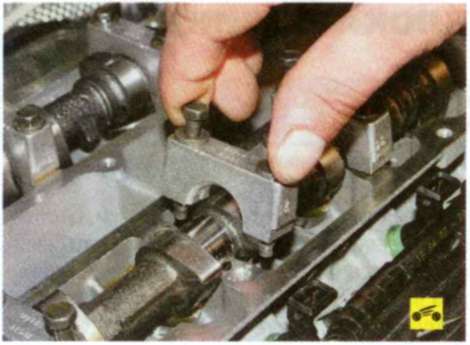

6. Снимите крышки и сальники с шеек распределительных валов.

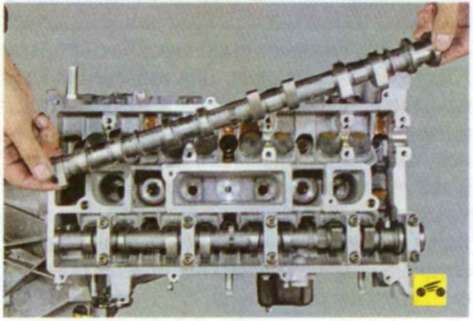

7. Снимите распределительные валы.

Предупреждение

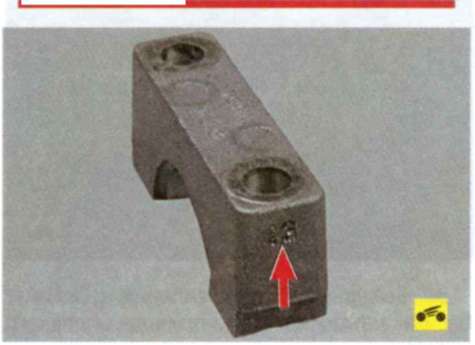

На крышки подшипников распределительных валов нанесены их порядковые номера. Запомните или запишите расположение крышек, чтобы установить их на прежние места: крышки обрабатывают совместно с головкой блока цилиндров и обезличивать их запрещено.

При установке имейте в виду, что метки нанесены на наружную сторону крышек.

8. Осмотрите распределительные валы. Поверхности опорных шеек и кулачков должны быть хорошо отполированы и без повреждений. На рабочих поверхностях шеек не допускаются задиры, забоины, царапины, наволакивание алюминия от гнезд подшипников в головке блока. Если на рабочих поверхностях кулачков обнаружены следы заеданий, перегрева, глубокие риски или износ в виде огранки, замените валы.

Предупреждение

Шлифовка кулачков распределительных валов для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.

9. В мастерских, оборудованных специальными инструментами и приспособлениями, можно проверить радиальное биение шеек распределительного вала. Если биение более 0,02 мм или шейки несоосны, замените вал, так как его правка не допускается.

10. Смажьте постели распределительных валов чистым моторным маслом и уложите в них распределительные валы в таком положении, чтобы ни один из кулачков не опирался самой высокой частью своего носка на регулировочную шайбу толкателя клапана.

Установите крышки подшипников распределительных валов.

11. Очистите пазы крышки и привалочную поверхность головки блока от остатков старой прокладки.

12. Затяните болты крепления крышек подшипников распределительных валов в порядке, обратном показанному на рис. 5.23, в три этапа:

1-й - равномерно затягивайте болты на пол-оборота каждый до тех пор, пока крышки подшипников не соприкоснутся с поверхностями головки блока цилиндров;

2-й - затяните моментом 7 Н-м (0,7 кгом);

3-й - доверните на 45°.

13. Запрессуйте в гнезда крышек передних подшипников распределительных валов сальники распределительных валов.

14. Установите остальные снятые детали в порядке, обратном снятию.

Для замены распределительных валов двигателя 1,6 л Duratec-HE 16V Ti-VCT выполните следующие операции.

Вам потребуются: те же инструменты, что и для снятия ремня привода газораспределительного механизма, сальников распределительных валов, а также ключ TORX Е11, динамометрический ключ.

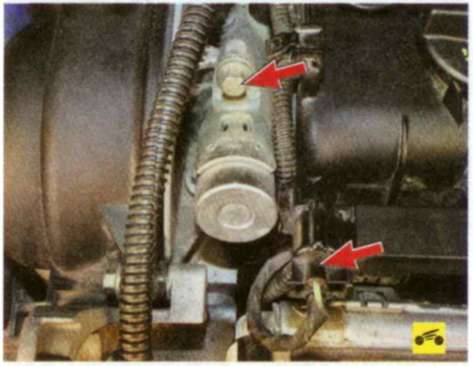

1. Снимите электромагнитные клапаны системы VCT, отсоединив от них колодки жгутов проводов и вывернув по одному болту крепления к суппорту системы VCT.

2. Снимите крышку головки блока цилиндров.

3. Снимите ремень привода газораспределительного механизма.

4. Снимите механизмы VCT и суппорт VCT (поз. 2 на рис. 5.24), вывернув четыре болта его крепления к головке блока цилиндров.

Примечание

Болты крепления суппорта VCT разной длины: расположенные дальше от продольной оси головки блока - 38 мм, ближе к оси -51 мм. Не перепутайте их при обратной установке.

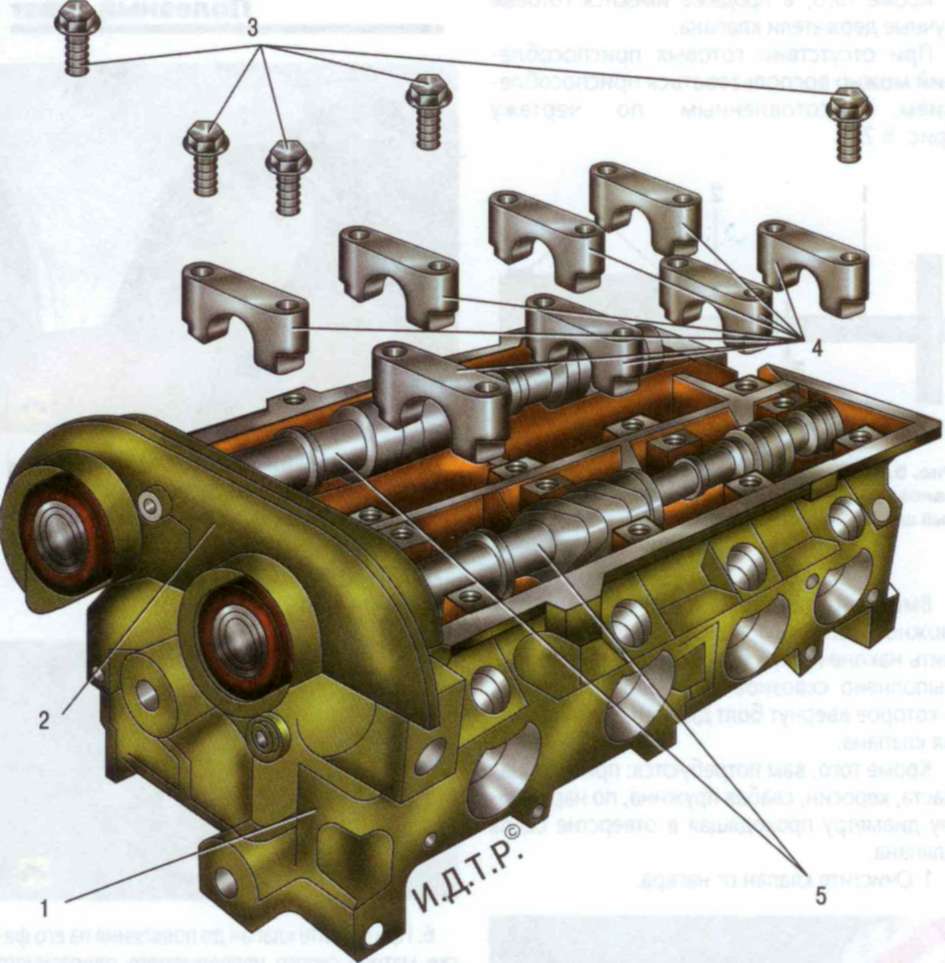

Рис. 5.24. Снятие распределительных валов двигателя 1,6 л R4 16V Duratec Ti-VCT с изменяемыми фазами газораспределения: 1 - головка блока цилиндров; 2 - суппорт VCT; 3 - болты крепления крышек подшипников распределительных валов; 4 - крышки подшипников распределительных валов; 5 - распределительные валы.

Предупреждение

На крышки подшипников распределительных валов нанесены их порядковые номера. Запомните или запишите расположение крышек, чтобы установить их на прежние места: крышки обрабатывают совместно с головкой блока цилиндров и обезличивать их запрещено.

При установке имейте в виду, что метки нанесены на наружную сторону крышек.

5. Снимите сальники с шеек распределительных валов.

Примечание

Сальники распределительных валов при каждом снятии заменяйте новыми.

6. Осмотрите распределительные валы. На резьбе в отверстиях для крепления механизма VCT не должно быть повреждений и износа. Поверхности опорных шеек и кулачков должны быть хорошо отполированы и без повреждений. На рабочих поверхностях шеек не допускаются задиры, забоины, царапины, наволакивание алюминия от гнезд подшипников в головке блока. Если на рабочих поверхностях кулачков обнаружены следы заеданий, перегрева, глубокие риски или износ в виде огранки, замените валы.

Предупреждение

Шлифовка кулачков распределительных валов для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.

7. В мастерских, оборудованных специальными инструментами и приспособлениями, можно проверить радиальное биение шеек распределительного вала. Если биение более 0,02 мм или шейки несоосны, замените вал, так как его правка не допускается.

8. Смажьте постели распределительных валов чистым моторным маслом и уложите в них распределительные валы в таком положении, чтобы ни один из кулачков не опирался самой высокой частью своего носка на регулировочную шайбу толкателя клапана.

9. Установите суппорт VCT, предварительно нанеся герметик на его поверхность.

10. Установите крышки подшипников распределительных валов.

11. Очистите пазы крышки и привалочную поверхность головки блока от остатков старой прокладки.

12. Затяните болты крепления крышек подшипников распределительных валов в порядке, показанном на рис. 5.23, в три этапа;

1-й - равномерно затягивайте болты на пол-оборота каждый до тех пор, пока крышки подшипников не соприкоснутся с поверхностями головки блока цилиндров;

2-й - затяните моментом 7 Н-м (0,7 кгс-м);

3-й - доверните на 45°.

13. Запрессуйте в гнезда суппорта VCT сальники распределительных валов.

14. Установите остальные снятые детали в порядке, обратном снятию.

Для замены распределительных валов двигателей 1,8 и 2,0 л R4 Duratec-HE 16V выполните следующие операции.

Вам потребуются: те же инструменты, что и для снятия ремня привода газораспределительного механизма, сальников распределительных валов, а также ключ TORX Е11, динамометрический ключ.

1. Снимите крышку головки блока цилиндров.

2. Снимите шестерни распределительных валов, подвязав к ним цепь и закрепив их вместе с нею на край крышки привода газораспределительного механизма.

3. Выверните болты крепления крышек подшипников распределительных валов в порядке, показанном на рис. 5.23.

4. Снимите крышки подшипников распределительных валов.

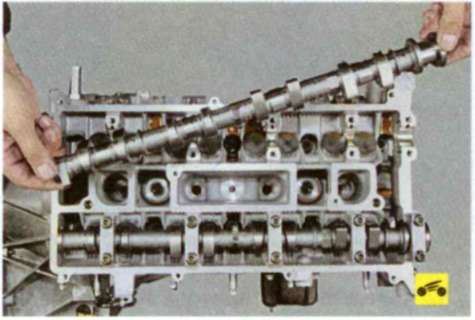

5. Снимите распределительные валы.

6. Снимите сальники с шеек распределительных валов.

Примечание

Сальники распределительных валов при каждом снятии заменяйте новыми.

1. Осмотрите распределительные валы. Поверхности опорных шеек и кулачков должны быть хорошо отполированы и без повреждений. На рабочих поверхностях шеек не допускаются задиры, забоины, царапины, наволакивание алюминия от гнезд подшипников в головке блока. Если на рабочих поверхностях кулачков обнаружены следы заедания, перегрева, глубокие риски или износ в виде огранки, замените валы.

Предупреждение

Шлифовка кулачков распределительных валов для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.

8. В мастерских, оборудованных специальными инструментами и приспособлениями, можно проверить радиальное биение шеек распределительного вала. Если биение более 0,02 мм или шейки несоосны, замените вал, так как его правка не допускается.

9. Смажьте постели распределительных валов чистым моторным маслом и уложите в них распределительные валы в таком положении, чтобы ни один из кулачков не опирался самой высокой частью своего носка на регулировочную шайбу толкателя клапана.

10. Установите крышки подшипников распределительных валов.

11. Очистите пазы крышки и привалочную плоскость головки блока от остатков старой прокладки.

12. Затяните болты крепления крышек подшипников подшипников распределительных валов в порядке, показанном на рис. 5.23, в три этапа:

1-й - равномерно затягивайте болты на пол-оборота каждый до тех пор, пока крышки подшипников не соприкоснутся с поверхностями головки блока цилиндров;

2-й - затяните моментом 7 Н-м (0,7 кгс-м);

3-й - доверните на 45°.

13. Запрессуйте в гнезда крышек передних подшипников распределительных валов сальники распределительных валов.

14. Установите остальные снятые детали в порядке, обратном снятию.
