Замена резинометаллической опоры для крышки подшипника ступицы колеса.

Необходимые специальные инструменты, контрольно-измерительные приборы, вспомогательные средства.
♦ Монтажный инструмент -T30017-.
♦ Загоночная гильза -T30034-.
♦ Втулка-T30102-.
♦ Запрессовочное приспособление -T30103-.
♦ Монтажный инструмент -MP5-401-.
♦ Монтажный инструмент -MP5-402-.
Удаление!
— Снять колесо.
— Извлечь витую пружину.
— Удалив суппорт дискового колесного тормозного механизма с опорой суппорта, прикрепить при помощи проволоки к кузову.
— Вывинтив винт c крестообразным шлицем тормозного диска, снять тормозной диск.
— Удалить установку колеса — узел ступицы колеса.
— Удалить защитный лист.

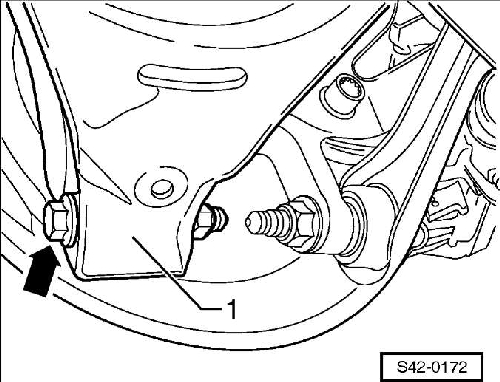

— Вывинтить винт -стрелка- нижнего поперечного рычага -1-.
Извлечение резинометаллической опоры.
— Установить специальное приспособление согласно рисунку.
1 - -MP5-401/3-.
2 - -MP5-402-.
3 - -MP-402/3-.
4 - -T30034-5- -T30017/1-6 - -MP5-401/2-.
7- Гайка, стандартного типа.
— Снять резинометаллическую опору поворачиванием винта.

Запрессовывание резинометаллической опоры.
Важно!
♦ Не пользоваться средством для облегчения скольжения!
♦ Установить тщательно резинометаллическую опору таким образом, чтобы она не заклинилась.

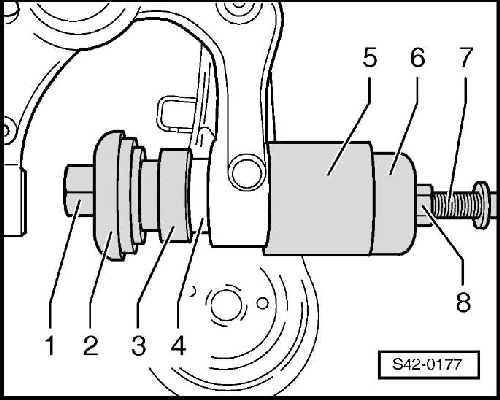

— Установить специальное приспособление согласно рисунку.
1- -MP5-401/3-.
2- -MP5-402-.
3- -T30103-.
4- Резинометаллическая опора.
5 - -T30102-.
6 - -T30017/2-.
7- -MP5-401/2-.
8- Гайка, стандартного типа
— Насунуть резинометаллическую опору поворачиванием винта.

Установка.
Установку осуществляют в обратной последовательности действий. Для этого необходимо уделять внимание следующим указаниям:
Важно! Свинчивание крышки корпуса подшипника ступицы колеса возможно осуществить в том случае, если достигнут размер от середины колеса до нижнего края колесной ниши, который был измерен перед началом работ (положение рабочей готовности).
