Замена рулевого механизма Lancer X

Рулевой механизм снимают для ремонта или замены. Учитывайте тот факт, что рулевой механизм - это важнейший элемент обеспечения безопасности движения. Низкокачественный ремонт механизма может привести к тяжелым последствиям

Вам потребуются: ключи «на 10», «на 12», «на 17», «на 22».

1. Снимите подрамник передней подвески (см. «Снятие и установка подрамника передней подвески», с. 147).

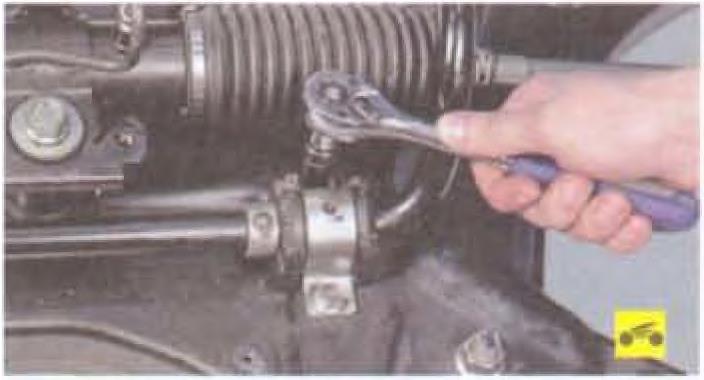

2. Выверните болт крепления к подрамнику кронштейна сливного трубопровода...

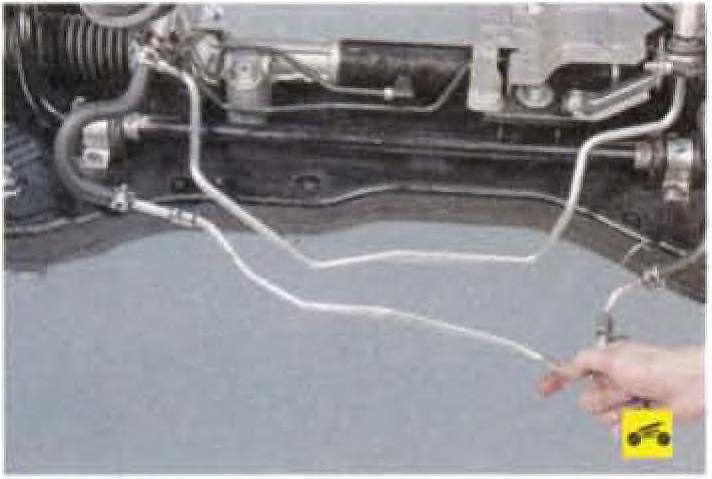

3. ...и снимите трубопровод с подрамника.

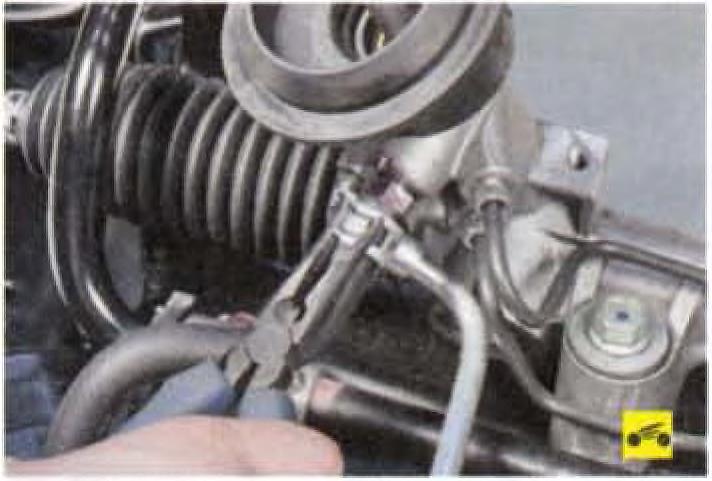

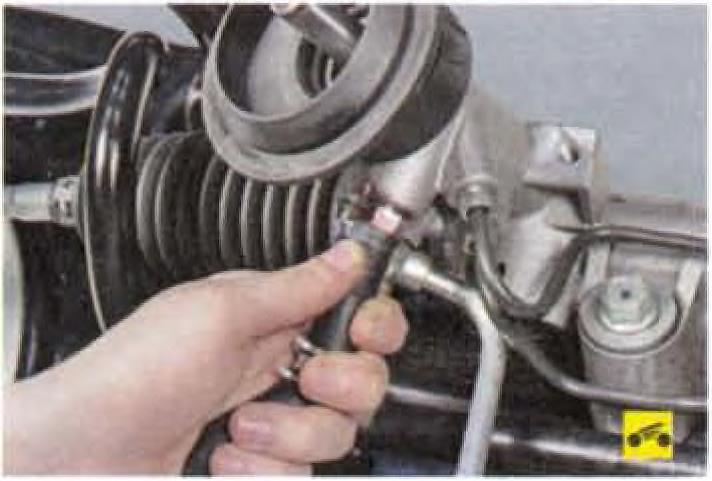

4. Ослабьте хомут крепления шланга слива жидкости из рулевого механизма, сжав пассатижами его отогнутые ушки. Сдвиньте хомут по шлангу...

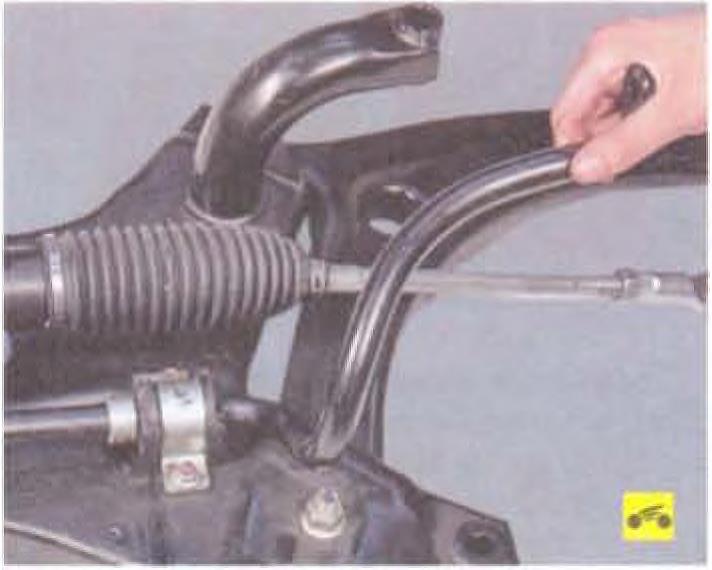

5. ...и отсоедините шланг от патрубка рулевого механизма.

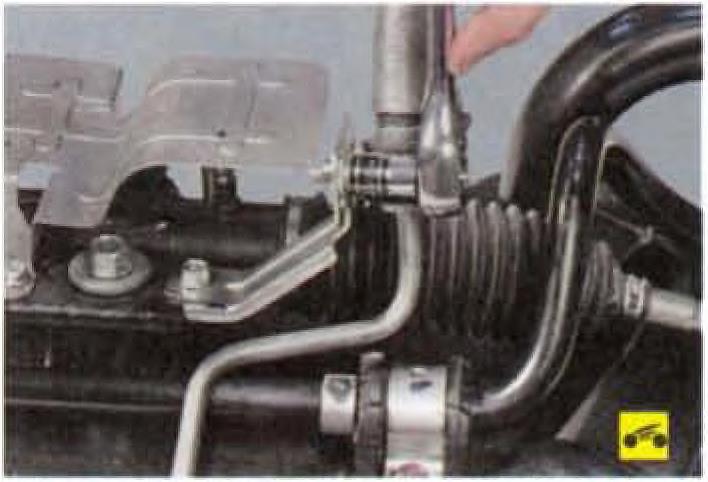

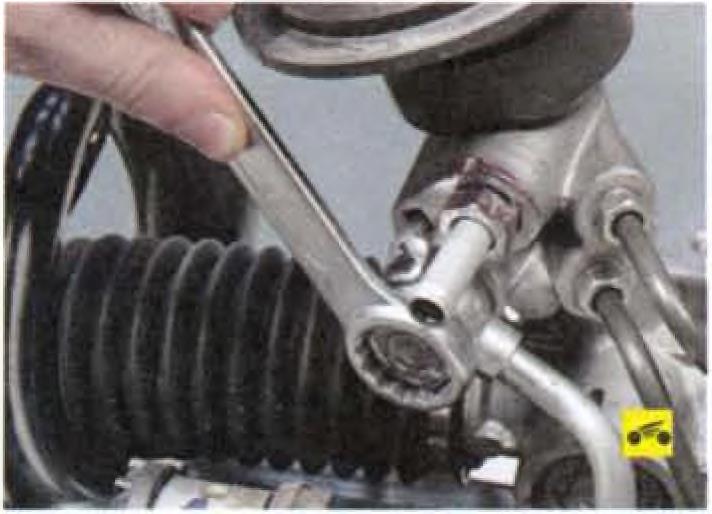

6. Выверните болт-штуцер крепления трубопровода высокого давления к рулевому механизму...

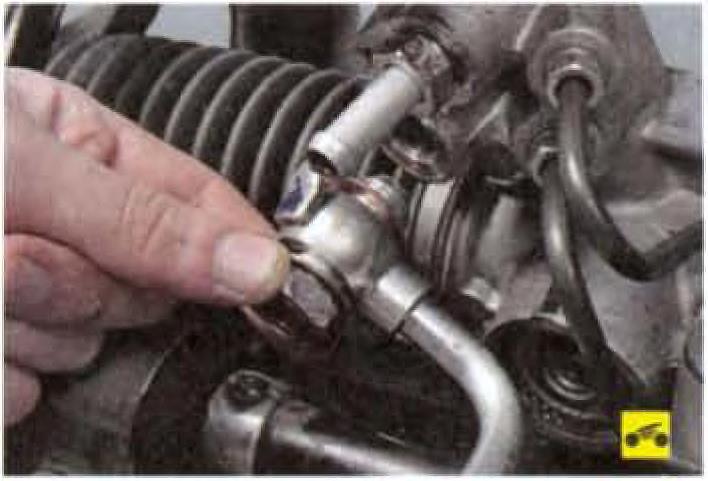

7. ...и отсоедините трубопровод.

Примечание

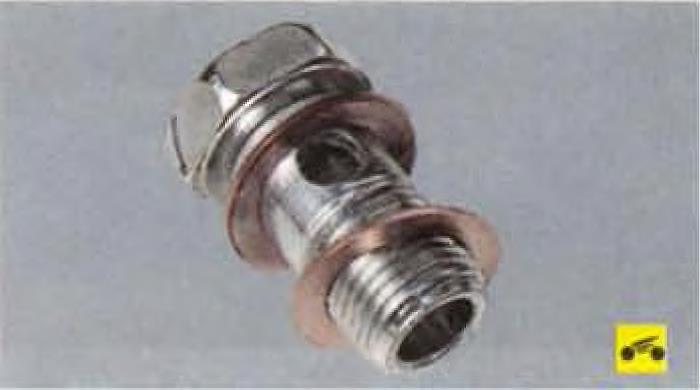

Медные уплотнительные прокладки заменяйте новыми при каждом отсоединении трубопровода высокого давления от рулевого механизма.

8. Выверните болт крепления трубопровода высокого давления к кронштейну подрамника...

9. ...и снимите трубопровод.

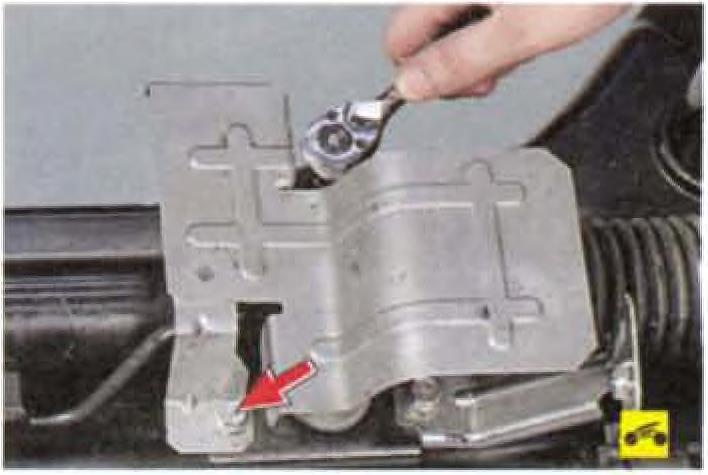

10. Выверните два болта крепления термоэкрана к рулевому механизму...

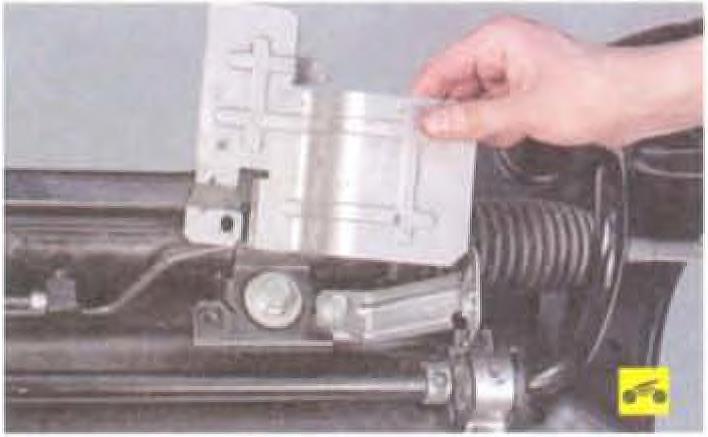

11. . ..и снимите термоэкран.

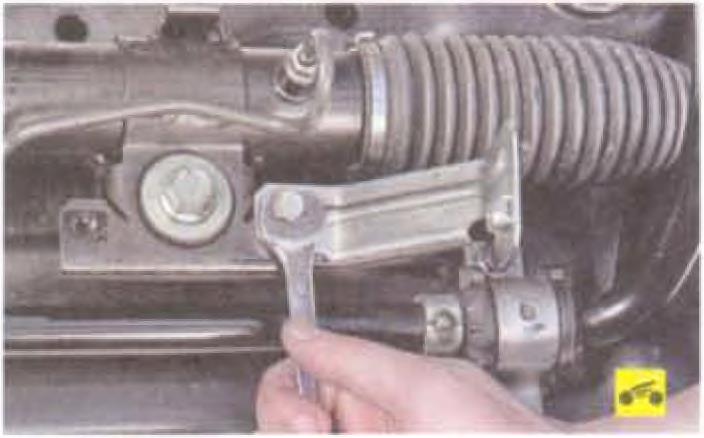

12. Выверните болт крепления кронштейна трубопровода высокого давления к рулевому механизму и снимите кронштейн.

13. Ослабьте затяжку болтов скоб подушек стабилизатора поперечной устойчивости.

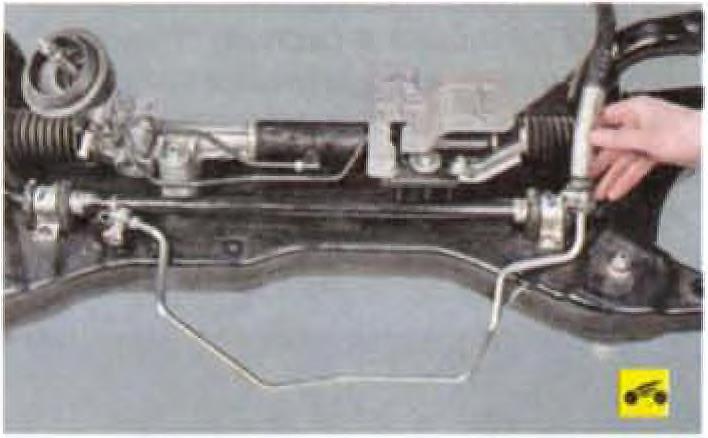

14. Поверните штангу стабилизатора, чтобы она не мешала снятию с подрамника рулевого механизма.

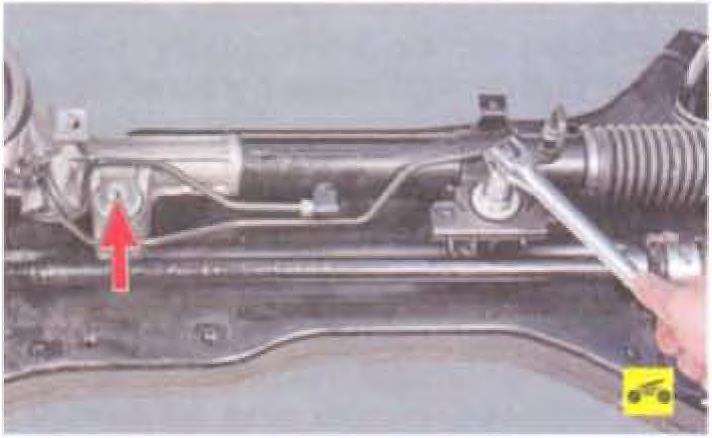

15 Выверните два болта крепления рулевого механизма к подрамнику и снимите рулевой механизм.

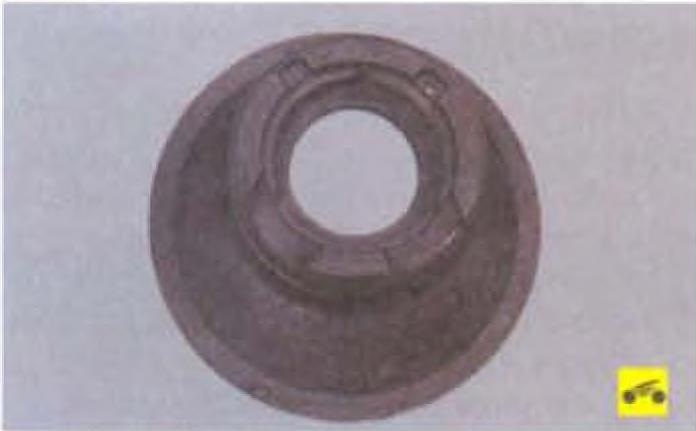

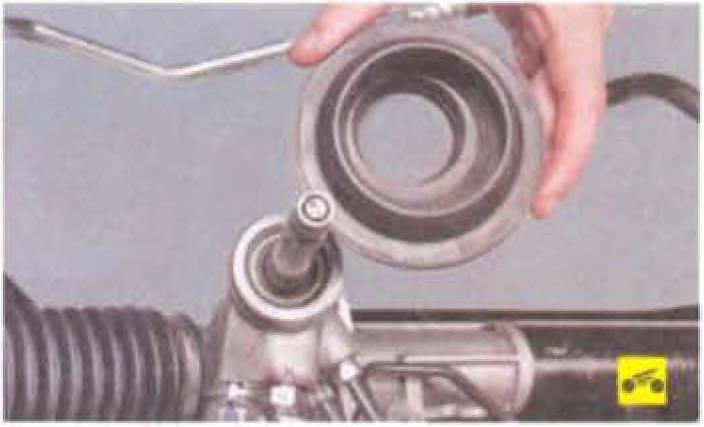

16. Снимите с рулевого механизма уплотнитель.

17. Осмотрите снятый уплотнитель рулевого механизма Затвердевший или надорванный уплотнитель замените новым

18. Установите рулевой механизм и снятые детали в порядке, обратном снятию.

19. Установите подрамник передней подвески в сборе с рулевым механизмом

20. Подсоедините шланги и трубопроводы. Залейте рабочую жидкость в бачок до метки «МАХ» и удалите воздух из системы гидроусилителя рулевого управления (см. «Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления», с. 160).

Источник: Руководство по эксплуатации Mitsubishi Lancer X
