Замена рулевого механизма Nissan Primera 2001-2007

Инструменты:

• Гаечный ключ рожковый - 14 мм
• Гаечный ключ рожковый - 18 мм
• Плоскогубцы
• Динамометр

Детали и расходники:

• Защитные чехлы рулевых тяг
• Жидкость гидроусилителя рулевого управления

Примечания:

Рулевой механизм снимают для ремонта или замены. Учитывайте тот факт, что рулевой механизм - это важнейший элемент обеспечения безопасности движения. Низкокачественный ремонт механизма может привести к тяжелым последствиям.

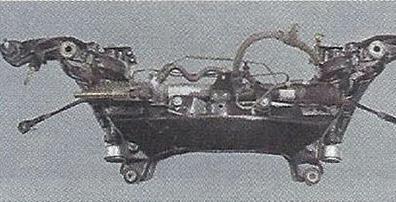

1. Снимите подрамник передней подвески. Более подробно здесь.

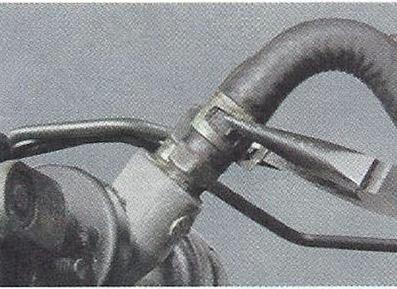

2. Ослабьте хомут крепления шланга слива жидкости из рулевого механизма, сжав пассатижами его отогнутые ушки. Сдвиньте хомут по шлангу.

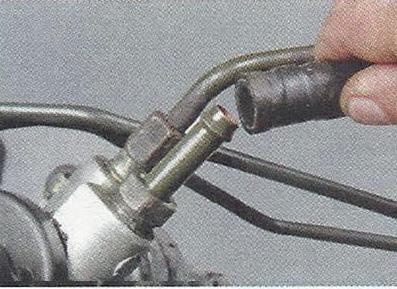

3. Отсоедините шланг от патрубка рулевого механизма.

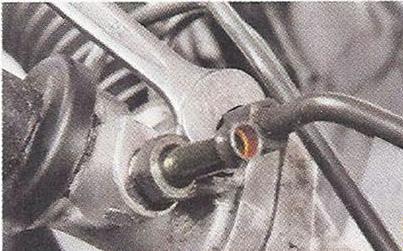

4. Выверните штуцер трубопровода высокого давления к рулевому механизму.

5. Отсоедините трубопровод.

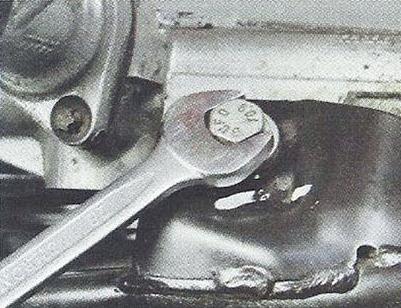

6. Выверните два болта крепления рулевого механизма к подрамнику.

Примечание:

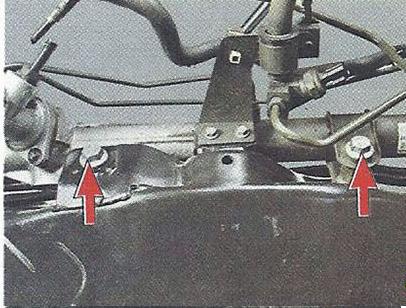

Так расположены места крепления рулевого механизма к подрамнику.

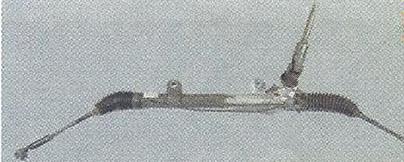

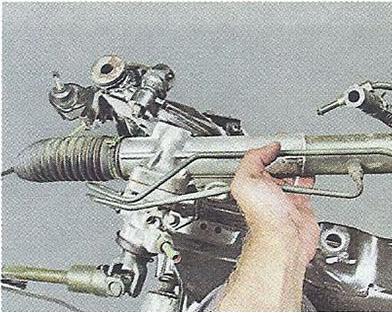

7. Снимите рулевой механизм.

8. Осмотрите рулевой механизм. Проверьте, нет ли разрывов, складок или деформаций защитных чехлов рулевых тяг. При необходимости замените их.

9. Проверьте рулевой механизм на отсутствие трещин, деформаций на рейке и рулевой тяге.

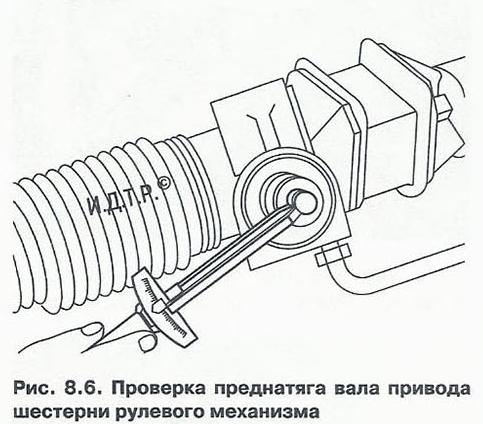

10. Установите динамометр на вал привода шестерни рулевого механизма и измерьте момент вращения вала. Он должен находиться в интервале 0,85- 1,45 Н·м (0,09-0,14 кгс·м).

11. Убедитесь в том, что рейка механизма перемещается свободно по всей длине хода.

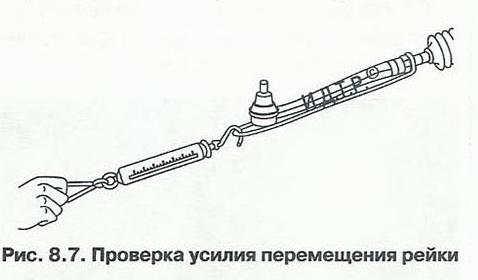

12. Проверьте усилие перемещения рейки, зацепив динамометр, как показано на рисунке, и потяните до начала движения рейки. Динамометр должен показывать 145-255 Н (14,8-2б кгс).

13. Установите рулевой механизм и все снятые детали в порядке, обратном снятию.

14. Установите подрамник передней подвески в сборе с рулевым механизмом.

15. Подсоедините шланги и трубопроводы. Залейте рабочую жидкость в бачок до метки «МАХ» и удалите воздух из системы гидроусилителя рулевого управления.
