Замена сальника насоса гидроусилителя руля Renault Logan 2004-2009 Бензин

Список инструмента.
1)Домкрат.
2)Подставка под машину, чтобы не лазить под машиной, когда она стоит на одном домкрате.
3)Головка на 18 и вороток, снять колесо.
4)Пассатижи.
5)TORX Т20, для снятия пластикового пыльника.
6)Головка на 13, снятие насоса ГУРа (3 болта).
7)Рожковый ключ на 17, откручиваем им штуцер на насосе ГУРа (он там один, сверху).
8)Накидной ключ на 13, откручиваем им крепление ролика натяжения ремня генератора (2 болта).
9)Головка на 14, ослабляем натяжение ролика.
10)Головка на 10, ей откручиваем крепление защиты (6 болтов).
11)Шило, толщиной примерно 1-2 мм., для снятия стопорного кольца с наружной крышки и оно пригодится для снятия стопорного кольца с вала.
12)Плоская отвёртка, лучше если из будет несколько штук и они будут разные, в плане потолще и потоньше.
13)Молоток, у меня их было два, с их помощью я устанавливал на место заднюю крышку.
14)Кисточка, для удаления грязи с задней крышки, чтобы было легче снять её и стопорное кольцо.
15)Терпение, внимательность, аккуратность, желание.
16)Чистая пластиковая посуда, я разрезал 5-ти литровую баклашку пополам, её мне хватило.
17)Хорошо если под рукой будет телефон с фото камерой или фотоаппарат, чтобы сфотографировать как что стоит, чтобы не перепутать при сборке.

Порядок выполнения:

Ставим машину на домкрат, подставляем под машину надёжную подставку, снимаем колесо (не забудьте ослабить заранее заранее болты на колесе), далее снимаем пластиковый пыльник, защиту поддона. Я это делал лёжа под машиной, не удобно, но вполне выполнимо.

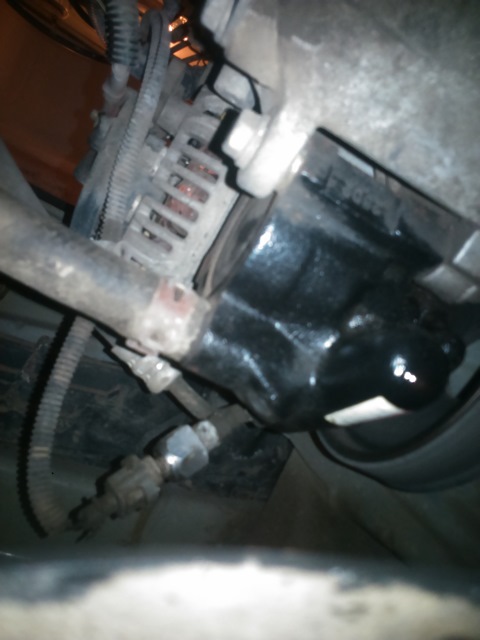

Вид снизу.

Даже капелька ещё видна.

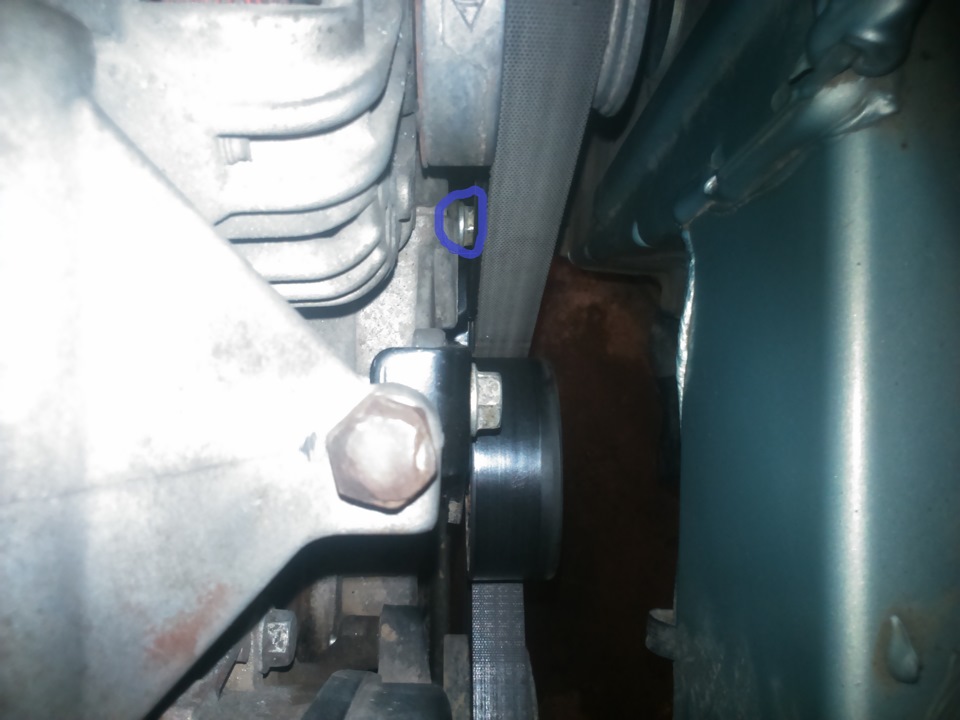

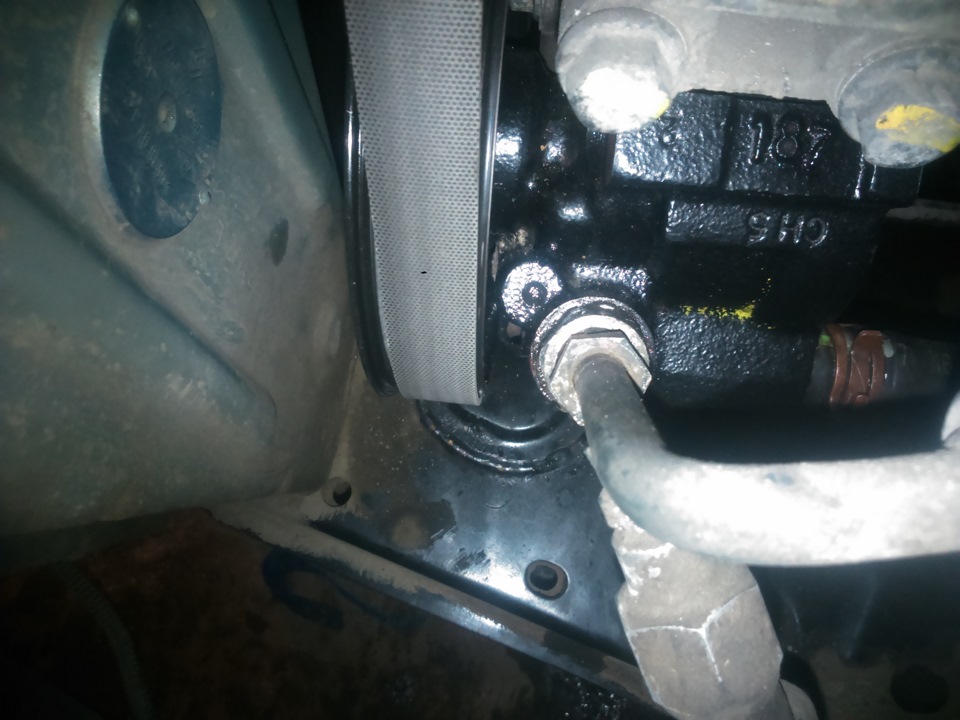

Пока внизу, откручиваем нижний болт крепления ролика. Затем ослабляем натяжку ремня генератора и откручиваем второй болт крепления ролика и вынимаем его. Сливаем масло из расширительного бачка ГУРа. Далее откручиваем штуцер от насоса (он сверху).

Откручивается он рожковым ключом на 17. Перед тем как откручивать подставьте под низ ёмкость, чтобы масло не лилось на пол, его выльется не много.

Вместо штуцера в отверстие засовываем тряпочку, чтобы грязь не попала внутрь.

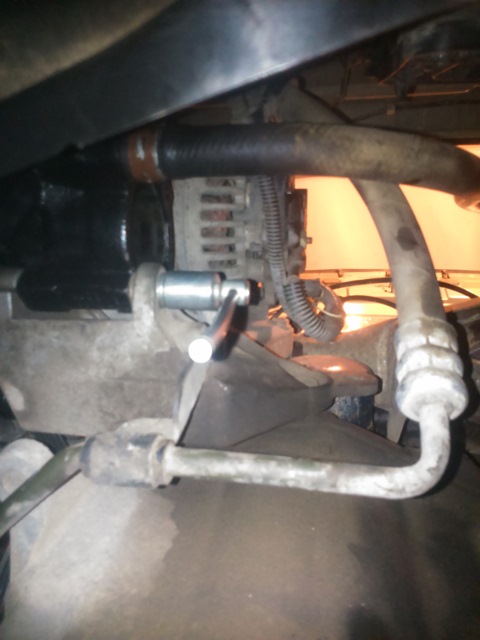

Затем я открутил болты крепления насоса. Их 3 штуки. Один со стороны двигателя:

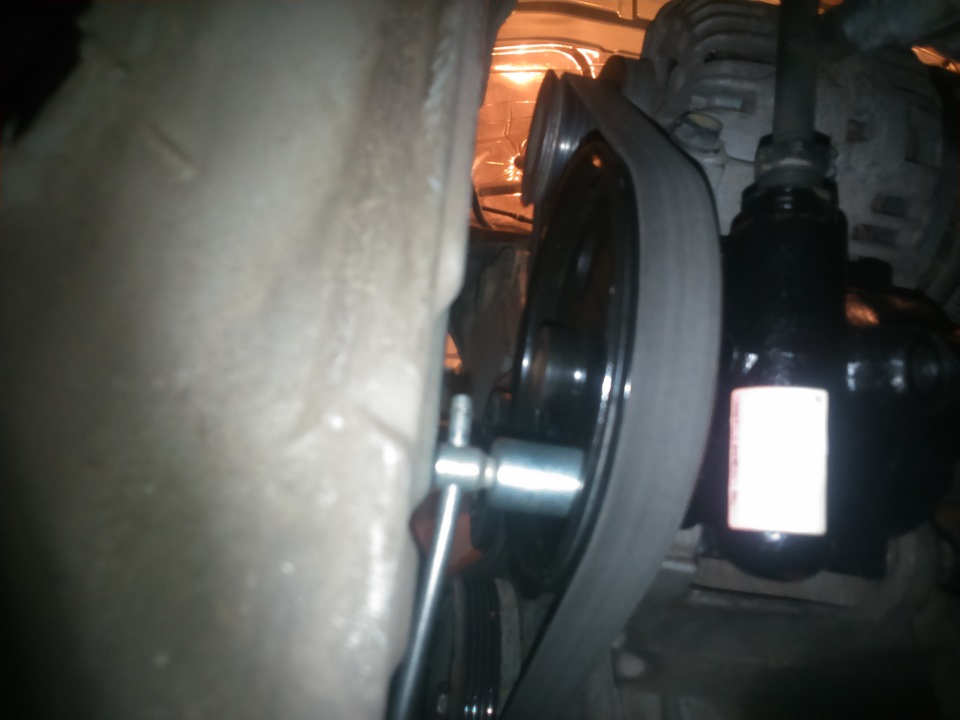

Два других расположены со стороны брызговика. Чтобы их открутить нужно будет вставить головку в отверстие расположенные на шкиву. Второй болт:

Головка одета на болт. Именно таким воротком удобнее всего откручивать второй и третий болт, т.к. места там не много.

Третий болт расположен с верху и откручивать его больше всего не удобно. Третий болт:

Я бы советовал третий болт откручивать первым, а первый болт последним. У нас остался не снятым с насоса один шланг, его я снимал таким образом.

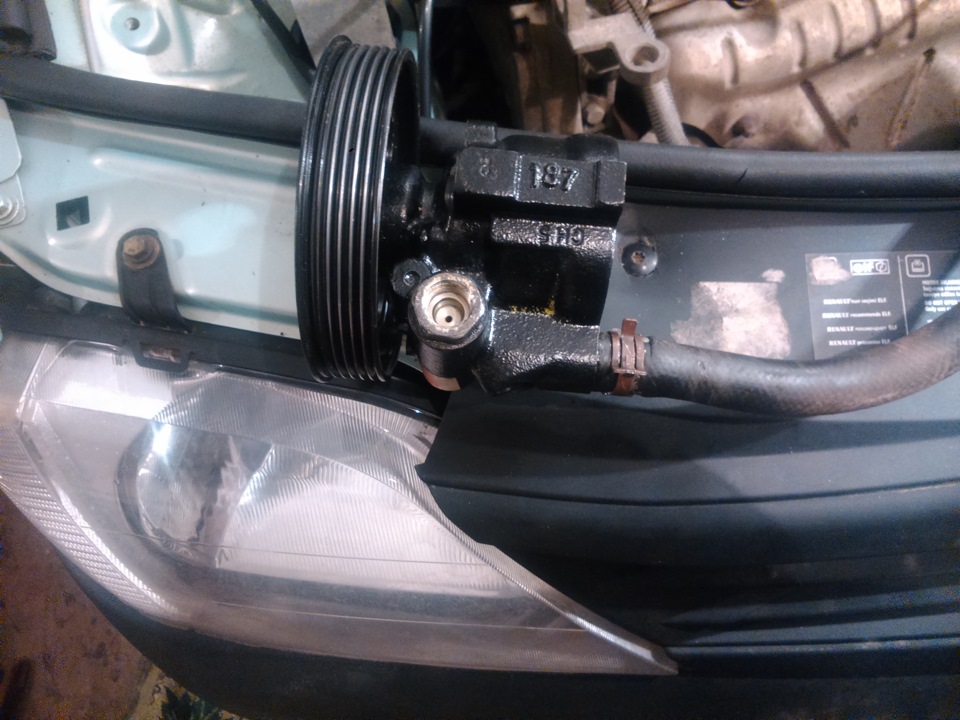

Достал насос на верх и очень легко снял хомут. И устанавливал я этот шланг в таком же положении. Насос с этим шлангом довольно легко достаётся и убирается на место.

Вот сам сальник.

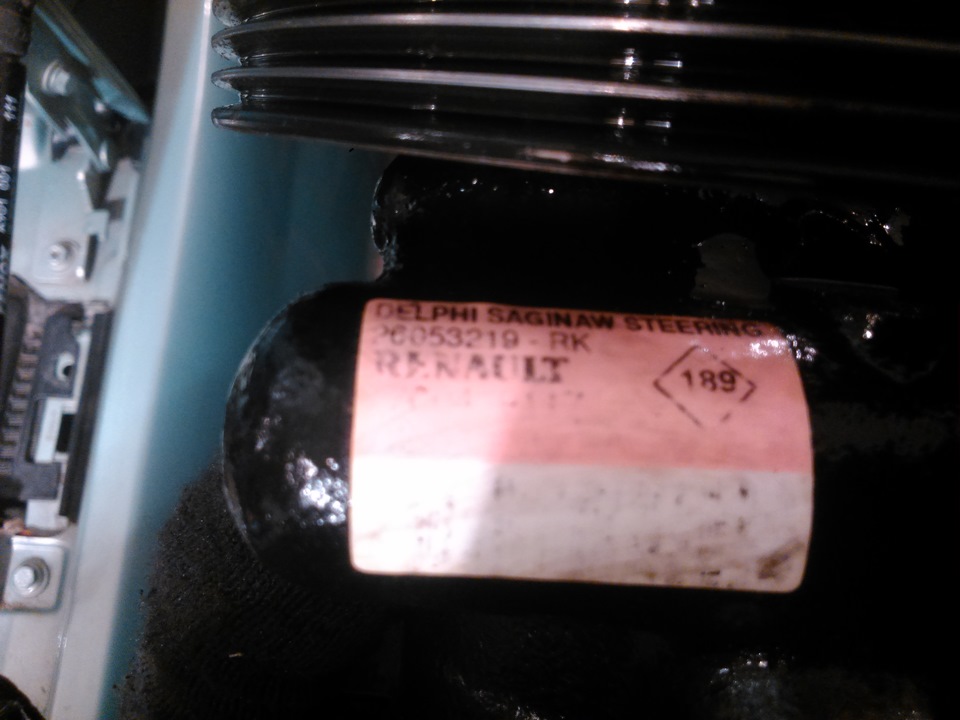

DELPHI 26053219-RK

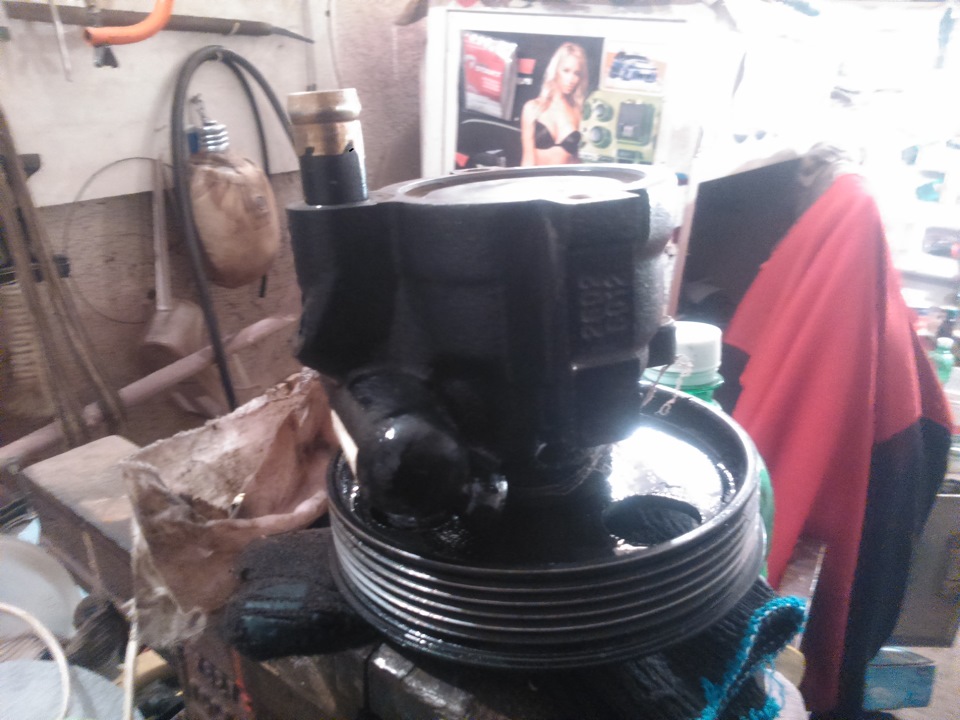

Приступаем к разборке насоса. Первым делом снимаем стопорное кольцо, но перед его снятием очень хорошо отчистите его от грязи. Снимается оно довольно легко, если знать как. Там есть отверстие.

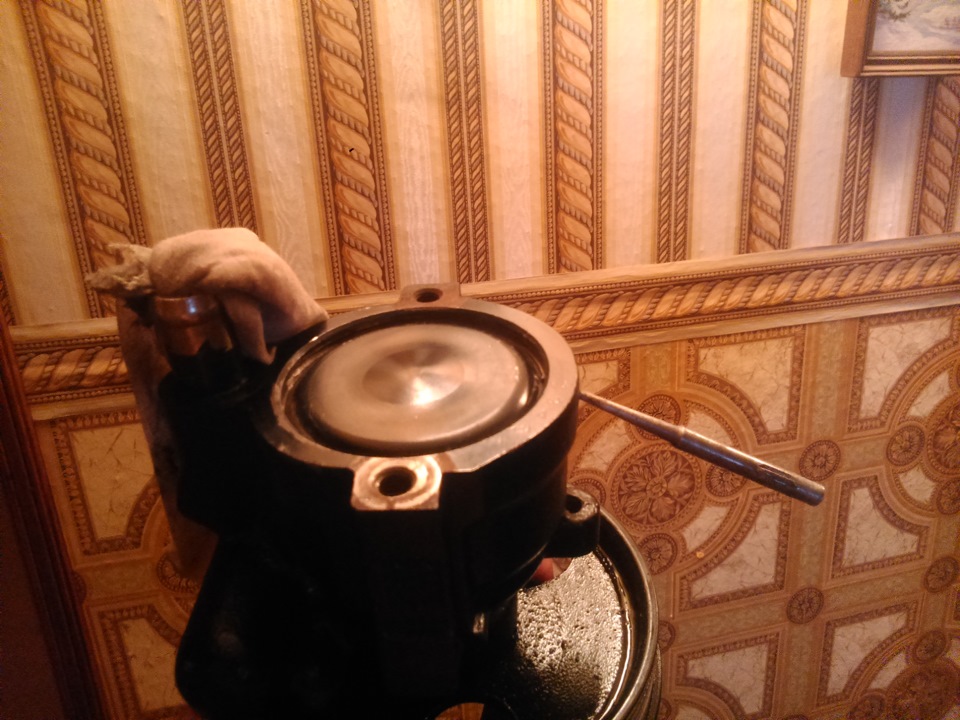

В него вставляем шило. Шило должно быть довольно твёрдым. И постукивая молотком по шилу стопорное кольцо выйдет из своего паза.

Затем молотком бьём по центру шкива (ничего страшного) и задняя крышка, так же довольно легко снимется. Фактически насос разобран. А чтобы заменить сальник нам надо снять ещё одно стопорное кольцо.

В этом пазу и стоит второе стопорное кольцо. Снимается оно по тяжелее чем первое. И для его снятие нам пригодится тоже шило и плоская отвёртка, чем тоньше тем лучше. Ставится оно на зад так же довольно тяжело. Но это мне так показалось.

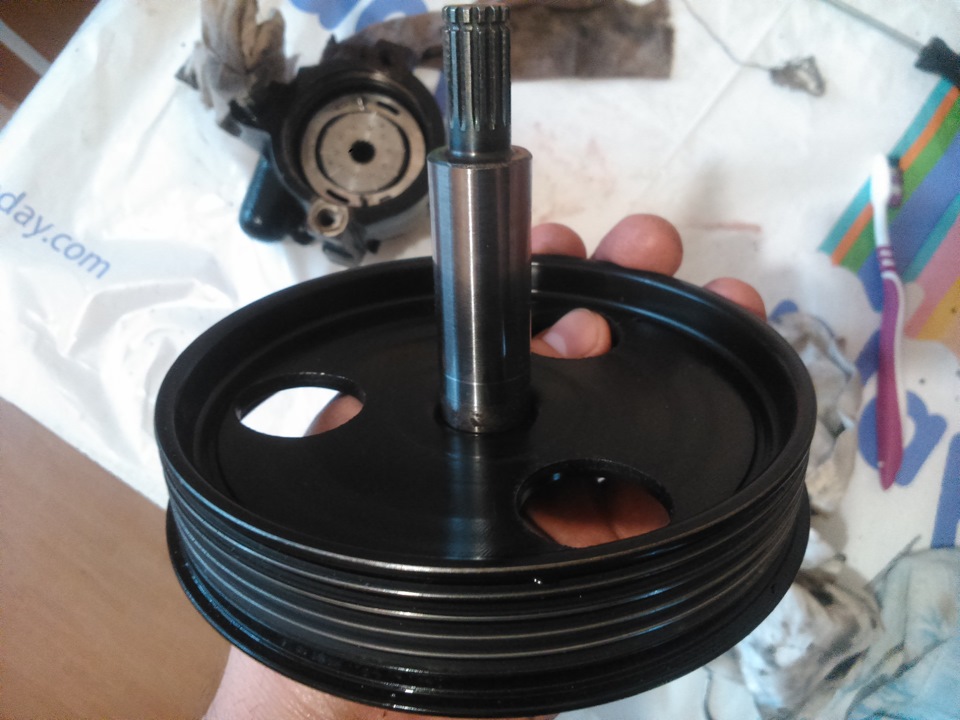

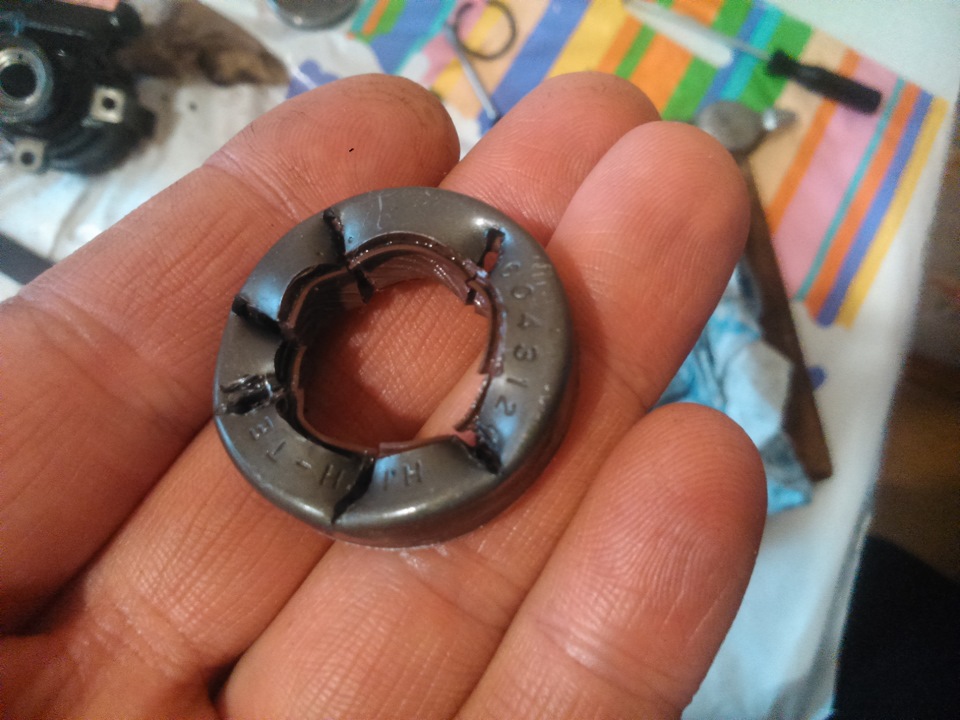

После его снятия можно вынуть вал. Вал идёт вместе со шкивом и снимать отдельно шкив лучше не пытаться, на вал он посажен на горячую. После того как снял я крышку, каждый свой шаг по дальнейшему разбору насоса я фоткал, чтобы не возникло проблем при сборке. Все внутренности насоса в идеальном состоянии, ну кроме сальника. Вынув все внутренности, приступаем к снятию старого сальника. Сидит он довольно плотно.

Новый сальник я запрессовывал с помощью старого.

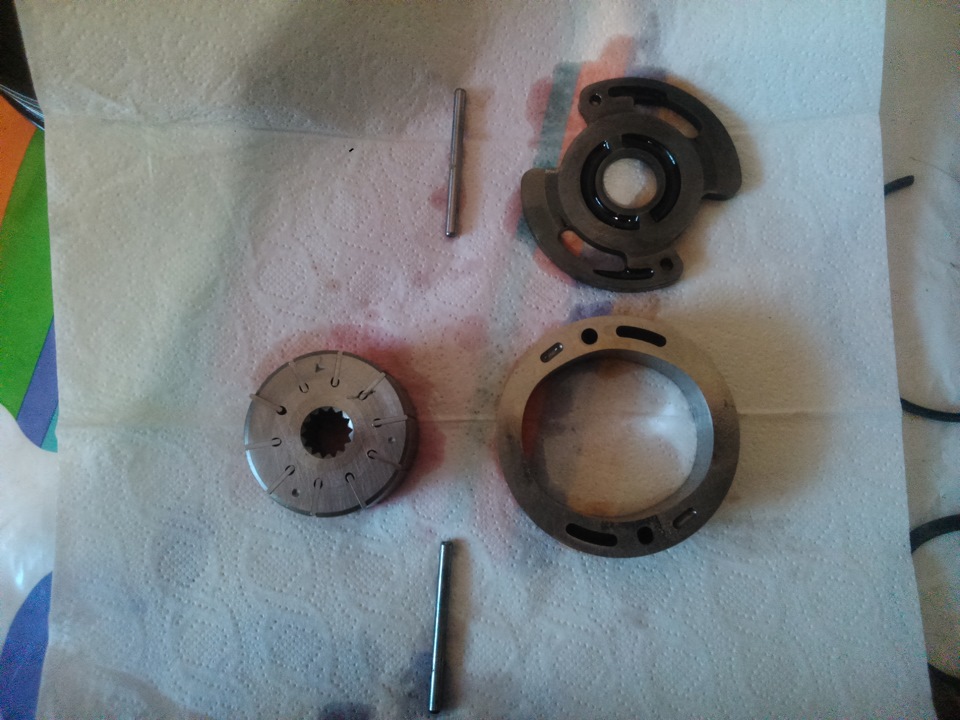

Почти все внутренности насоса.

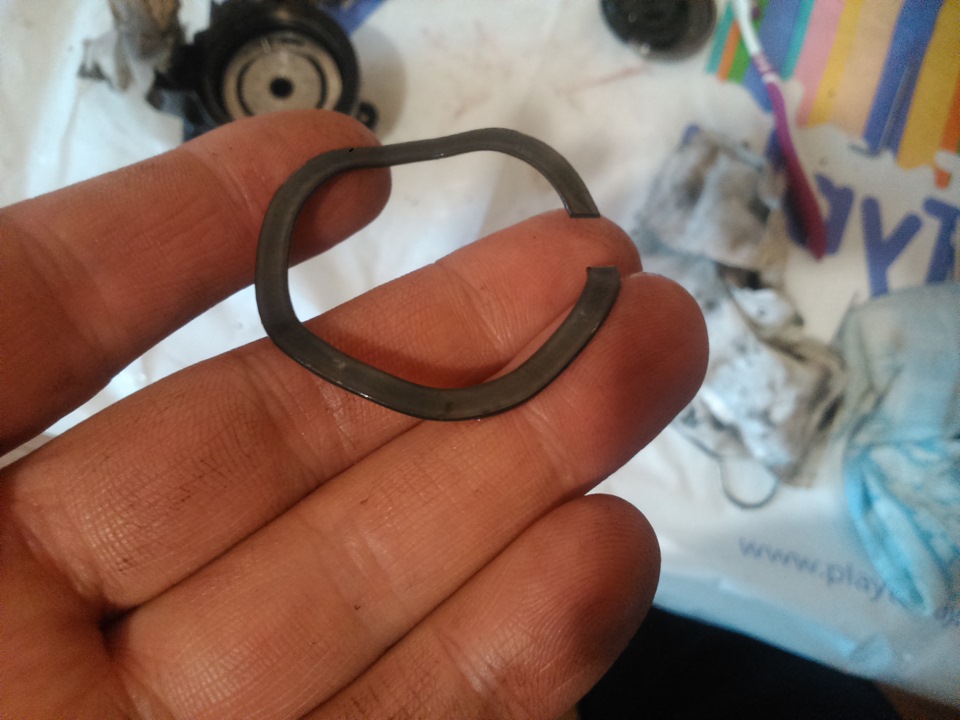

Пружина. Ставится между задней крышкой и крышкой которая находится внутри.

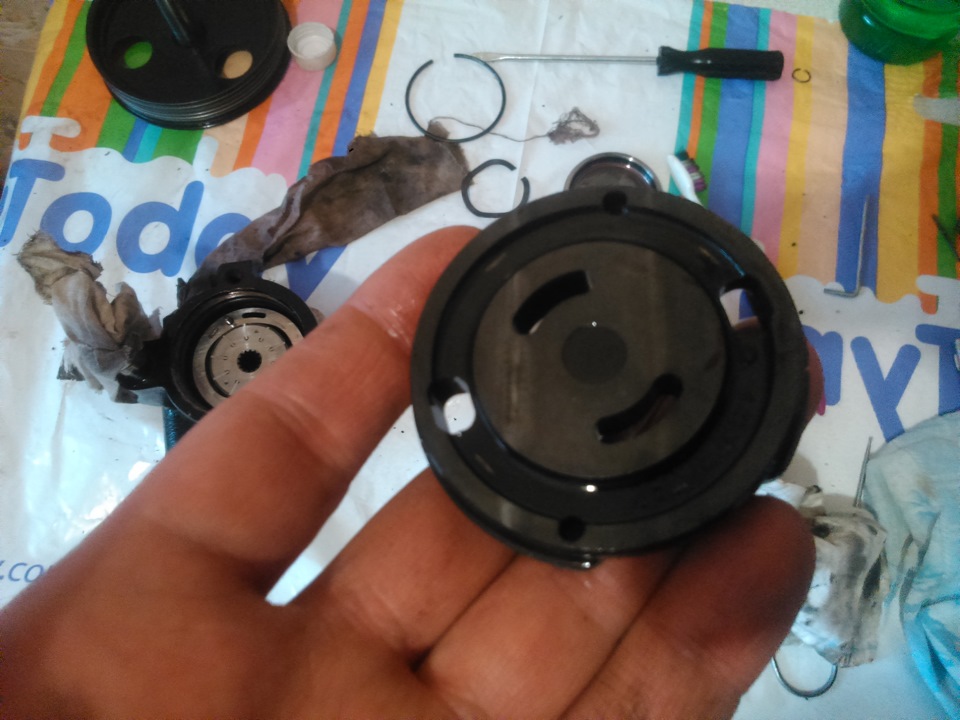

Между этой крышкой и наружней крышкой ставится пружина с предыдущего фото.

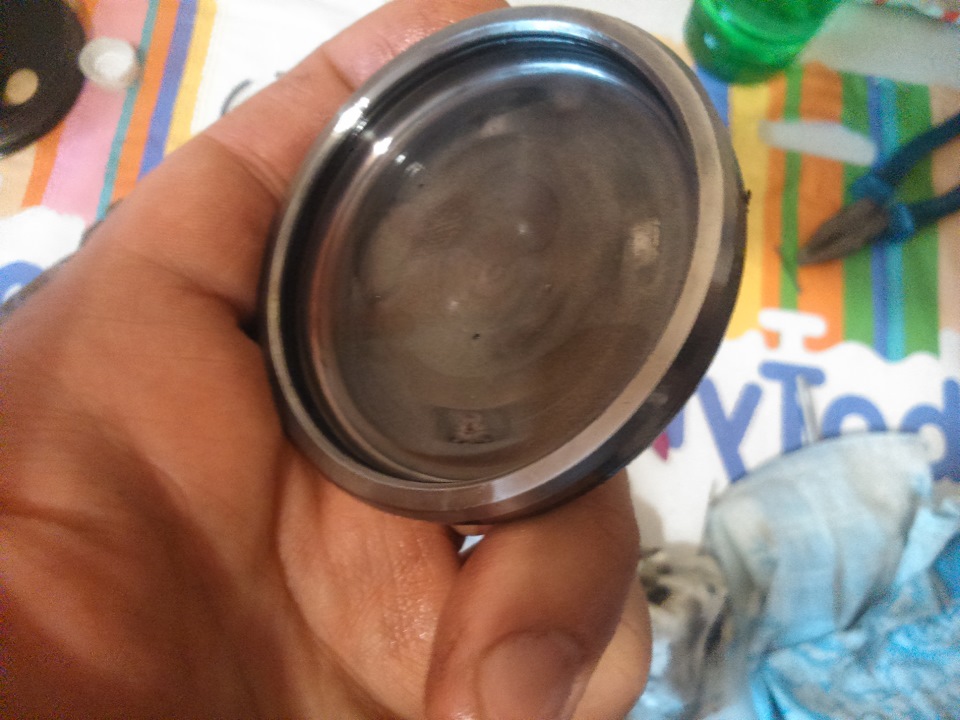

Наружняя крышка.

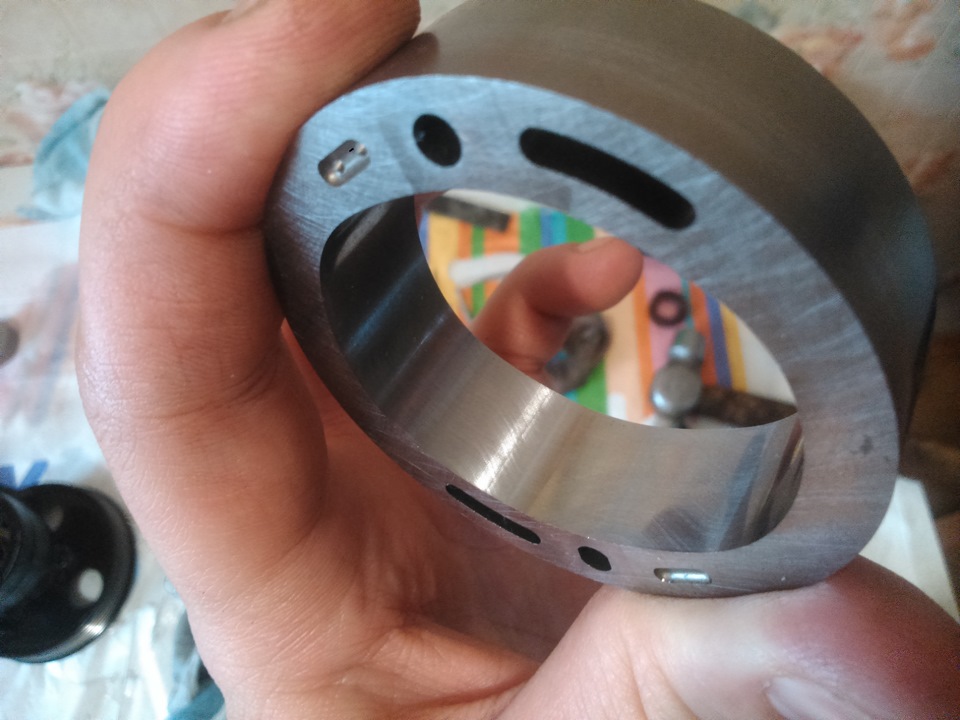

Никакого износа.

Собирается в обратном порядке.
