Замена салонного фильтра системы отопления и кондиционирования Kia Rio II 2005 - 2011

Инструменты:

• Отвертка плоская средняя 2 шт

Детали и расходники:

• Новый салонный фильтр (971332E210)

Примечания:

Завод-изготовитель рекомендует замену салонного фильтра через 15 тыс. км пробега или через 1 год (в зависимости от того, что наступит раньше). При тяжелых условиях эксплуатации регламентирована проверка фильтра через каждые 3 месяца или 5 тыс. км пробега и замена фильтра через каждые 6 месяцев или 8 тыс. км.

Салонный фильтр установлен за вещевым ящиком (бардачком), расположенным на передней панели со стороны пассажира.

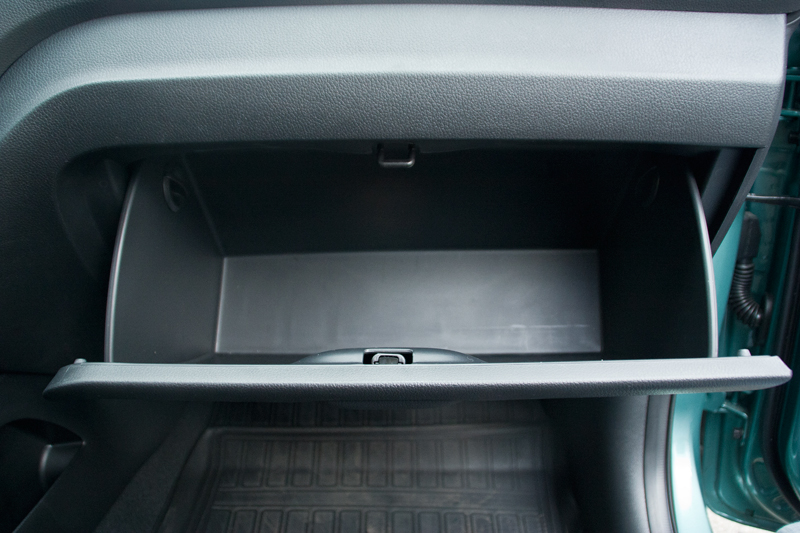

1. Для замены фильтрующего элемента откройте вещевой ящик.

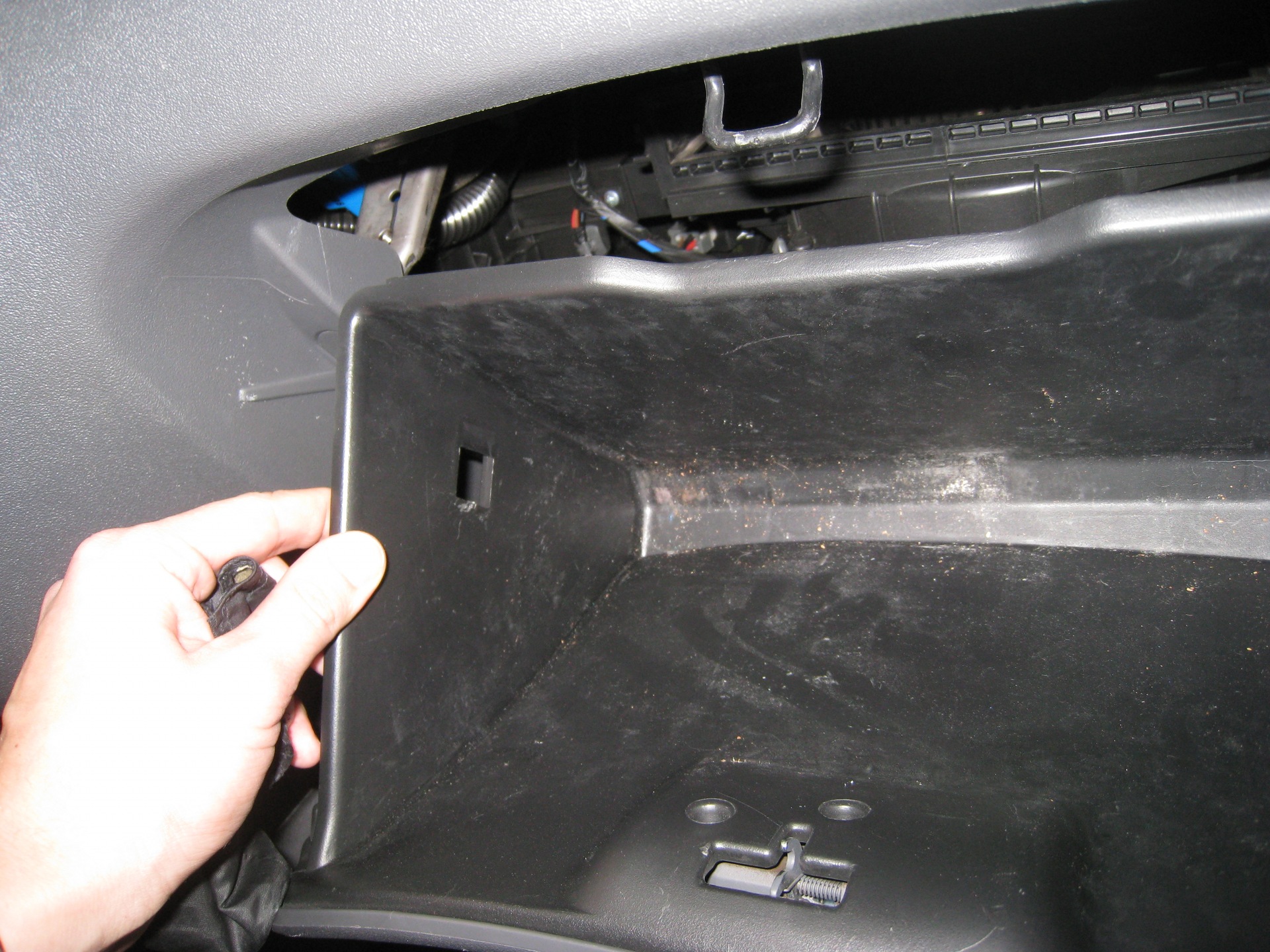

2. Подденьте одной отверткой ограничитель вещевого ящика, второй отверткой нажмите на фиксатор ограничителя.

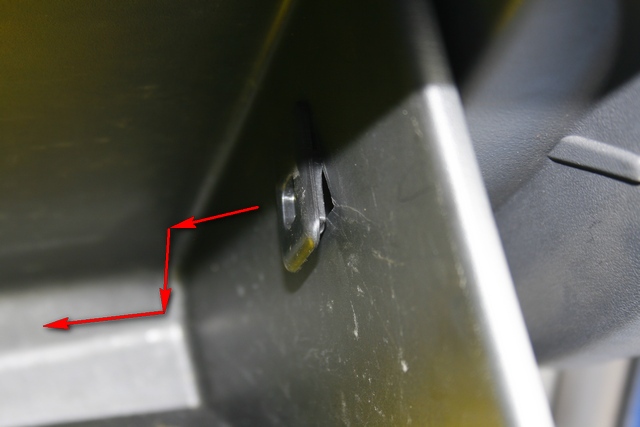

Стрелками показаны движения, которыми можно его вытащить

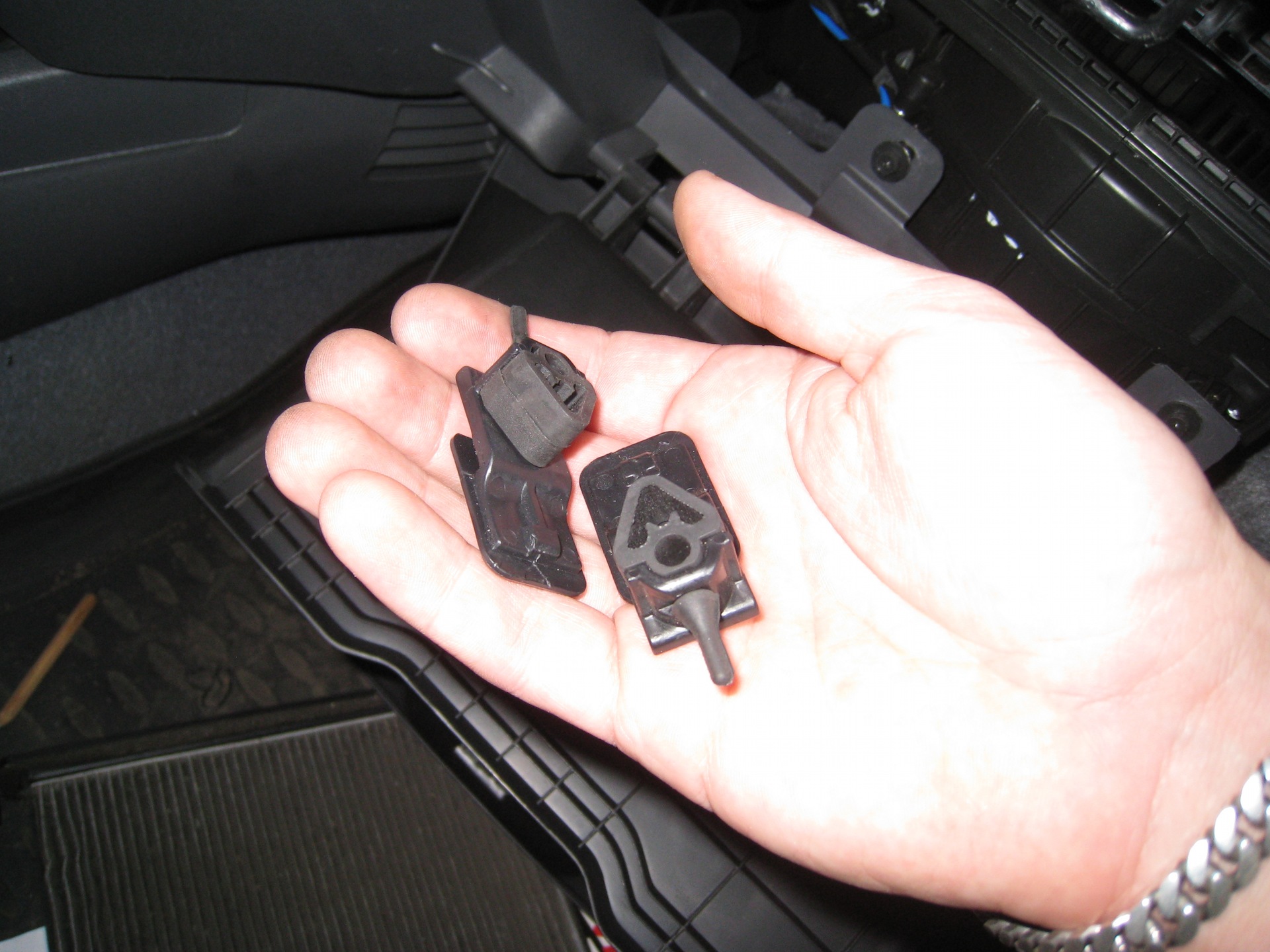

3. Извлеките ограничитель из отверстия. Аналогично извлеките второй ограничитель.

4. Откиньте вещевой ящик.

5. Сожмите фиксаторы по бокам картриджа фильтрующего элемента.

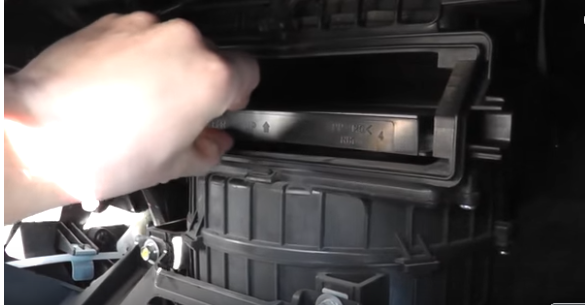

6. Потяните на себя и извлеките картридж из отсека корпуса отопителя.

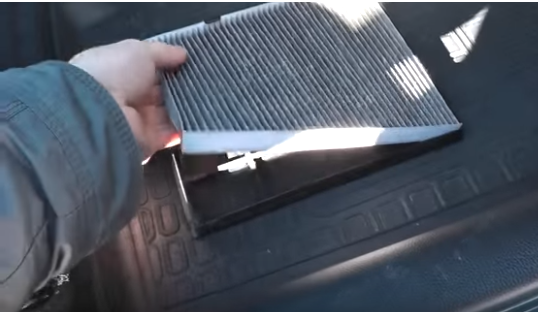

7. Вытяните фильтрующий элемент из картриджа.

8. Установите новый фильтрующий элемент в картридж таким образом, чтобы стрелка, нанесенная на его боковую поверхность, совпадала с направлением движения воздуха.

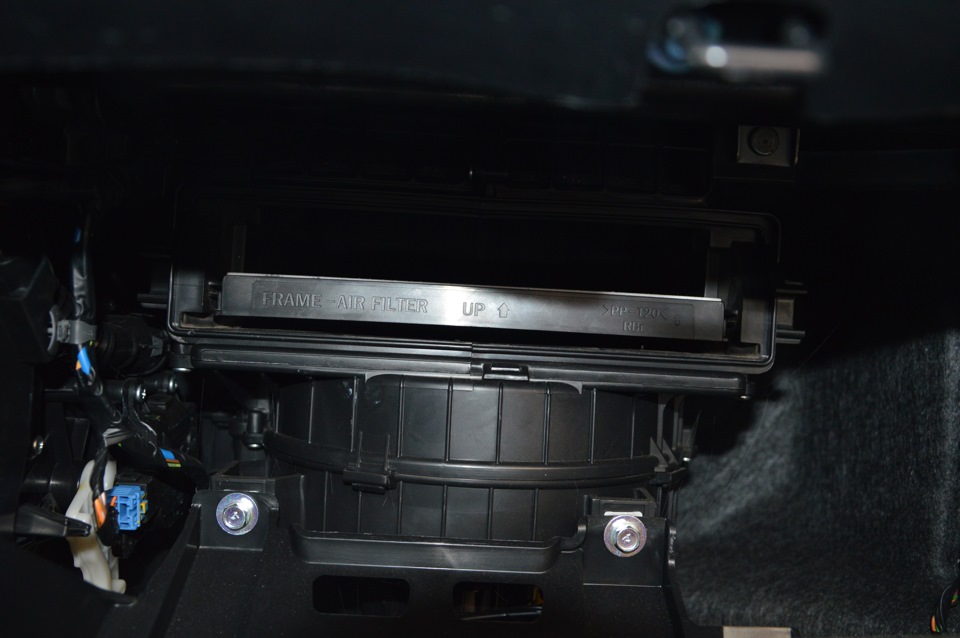

9. Установите картридж в отсек корпуса отопителя таким образом, чтобы надпись "UP" и стрелка, нанесенные на его боковую поверхность, были направлены вверх.

10. Соберите все детали в обратном порядке.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта
