Снятие, замена, установка приводного ремня ГРМ Kia Rio II 2005 - 2011

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Балонный ключ
  • Домкрат винтовой
  • Опоры под автомобиль
  • Гаечный ключ рожковый 10 мм
  • Гаечный ключ рожковый 12 мм
  • Гаечный ключ накидной прямой 14 мм
  • Гаечный ключ накидной прямой 22 мм
  • Удлинитель
  • Вороток под торцевую насадку
  • Насадка на вороток 10 мм
  • Насадка на вороток 12 мм
  • Насадка на вороток 14 мм
  • Насадка на вороток 22 мм
  • Отвертка плоская большая
  • Отвертка плоская средняя
  • Монтажная лопатка

Детали и расходники:

  • Ремень зубчатый ГРМ Hyundai/Kia 24312-26050

Ремень зубчатый ГРМ Hyundai/Kia 24312-26050

  • Ролик обводной ремня ГРМ Hyundai/Kia 24810-26020

Ролик обводной ремня ГРМ Hyundai/Kia 24810-26020

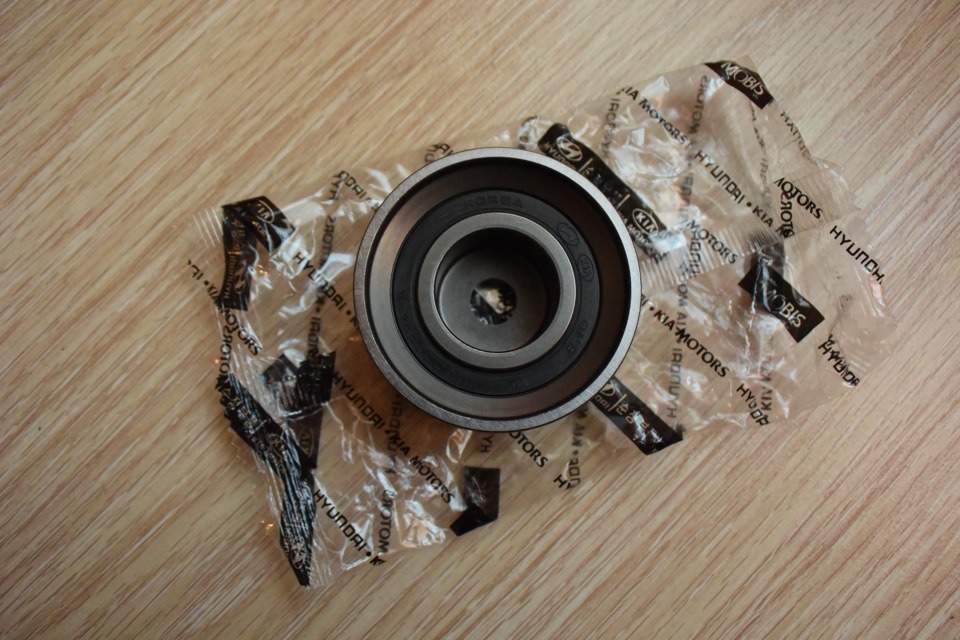

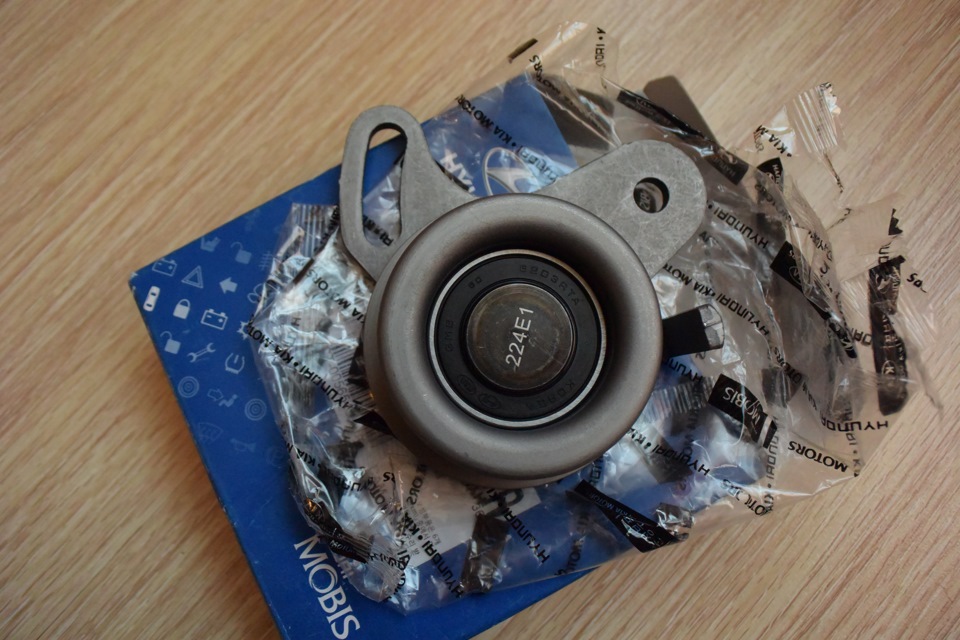

  • Ролик натяжителя ремня ГРМ Hyundai/Kia 24410-26000

Ролик натяжителя ремня ГРМ Hyundai/Kia 24410-26000

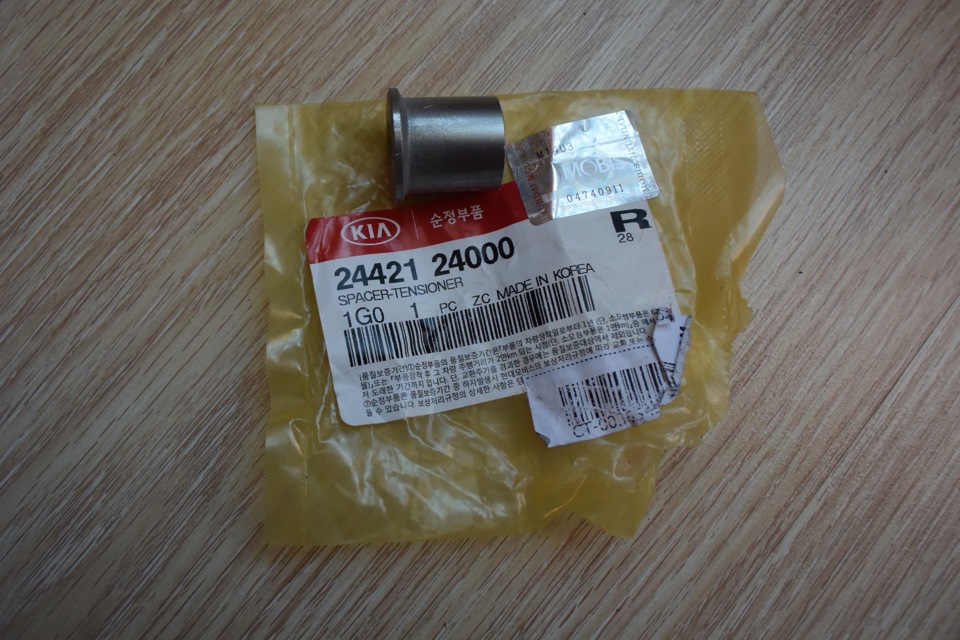

  • Втулка ролика натяжителя ремня ГРМ Hyundai/Kia 24421-24000

Втулка ролика натяжителя ремня ГРМ Hyundai/Kia 24421-24000

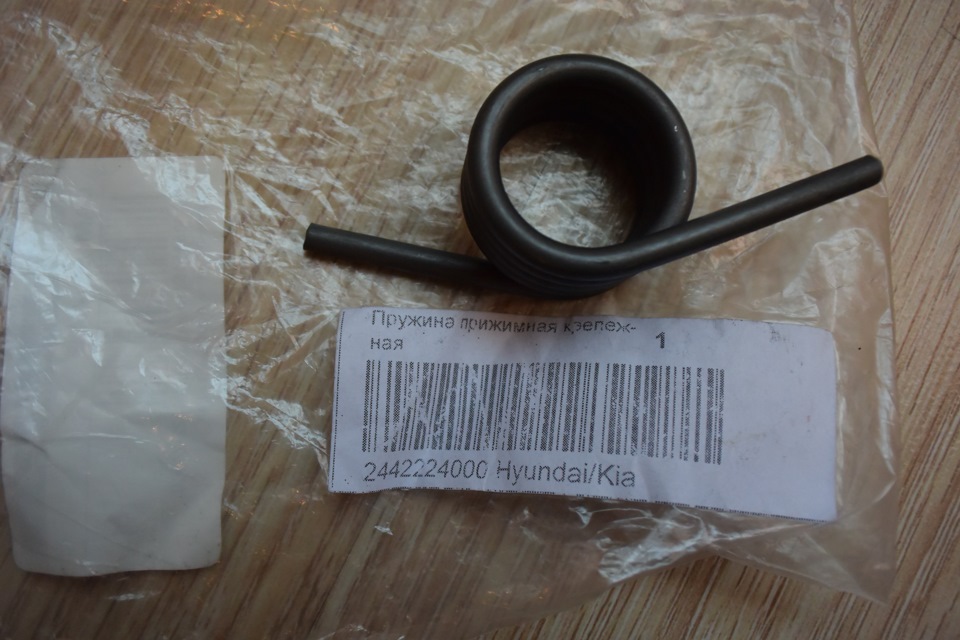

  • Пружинка натяжителя ремня ГРМ Hyundai/Kia 24422-24000

Пружинка натяжителя ремня ГРМ Hyundai/Kia 24422-24000

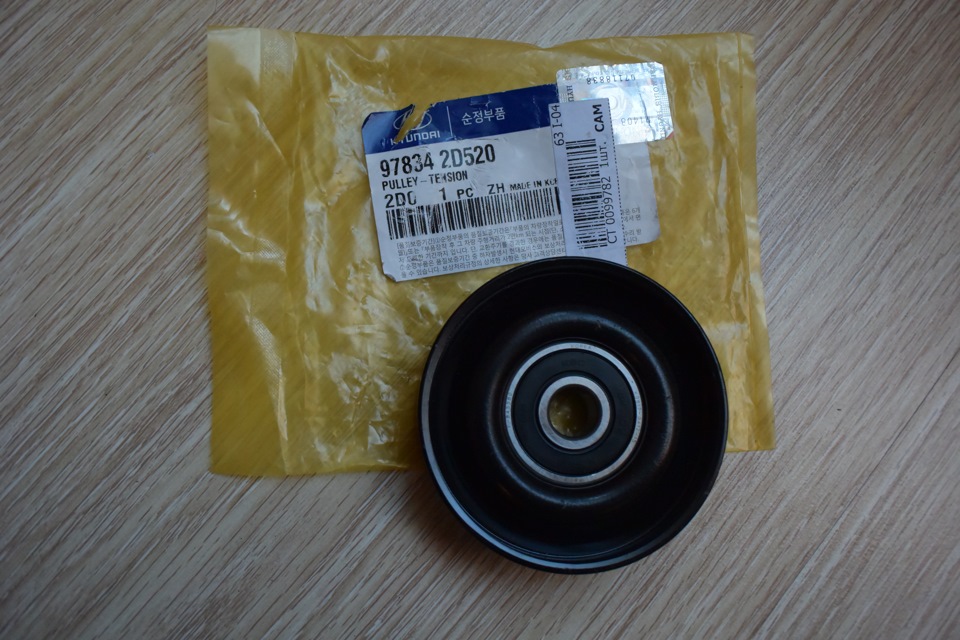

  • Ролик натяжителя ремня кондиционера Hyundai/Kia 97834-2D520

Ролик натяжителя ремня кондиционера Hyundai/Kia 97834-2D520

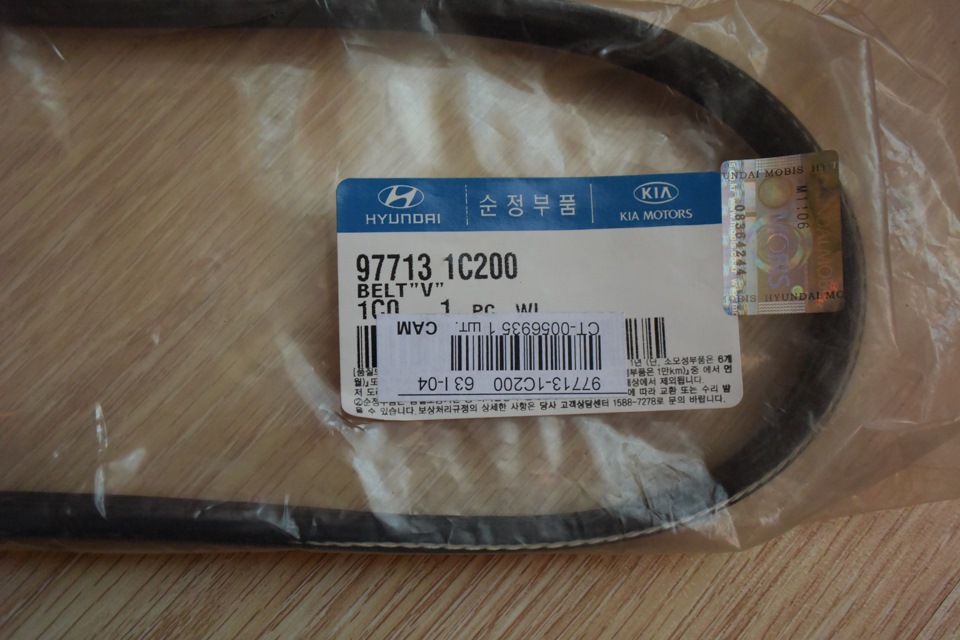

  • Ремень поликлиновый кондиционера Hyundai/Kia 97713-1C200

Ремень поликлиновый кондиционера Hyundai/Kia 97713-1C200

Примечания:

В соответствии с рекомендацией завода-изготовителя, на автомобиле Киа Рио замена ремня ГРМ проводится через 60 тысяч километров пробега или же через каждые четыре года эксплуатации (в зависимости от того, что наступит раньше).

Одновременно с заменой ремня заменяйте его натяжной ролик, так как его ресурс снижен, и он, преждевременно выйдя из строя, повредит новый ремень.

Работы по замене приводного ремня газораспределительного механизма выполняйте на смотровой яме, эстакаде или по возможности на подъемнике.

Приводной ремень ГРМ Киа Рио 2 необходимо заменять при обнаружении на нем следующих дефектов:

  • следы масла на любой поверхности ремня;
  • следы видимого износа зубчатой поверхности, растрескивания, подрезы и складки, а также видимое отслоение ткани от резинового массива ремня.
  • трещины, складки, углубления и выпуклости на наружной поверхности приводного ремня.
  • разлохмачивание и расслоение торцовых поверхностей ремня.

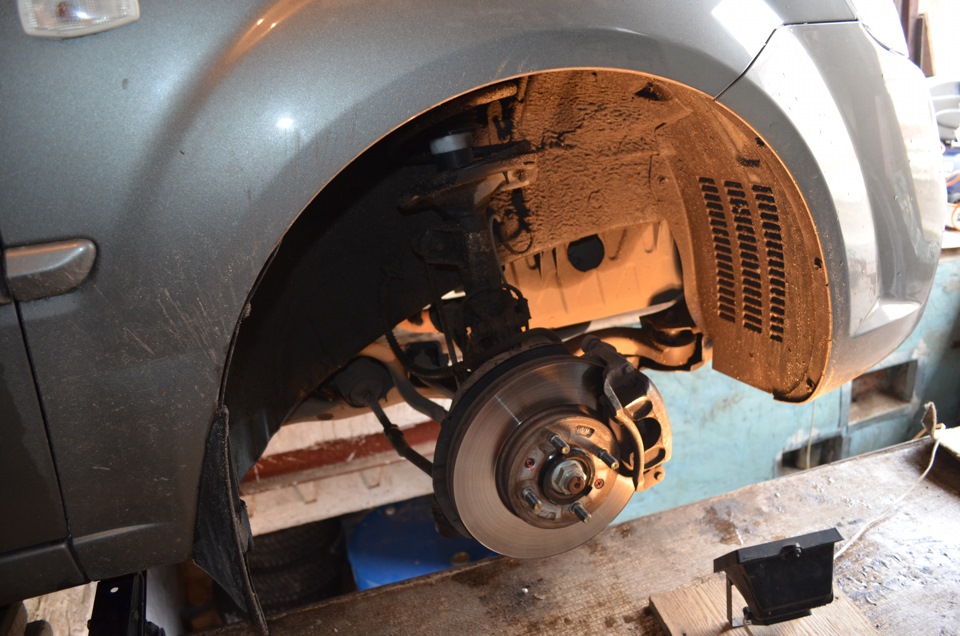

1. Снимите правое переднее колесо.

Снятое правое переднее колесо Kia Rio II

2. Снимите правую боковую часть брызговика двигателя.

Болты крепления правой боковой части брызговика двигателя Kia Rio II

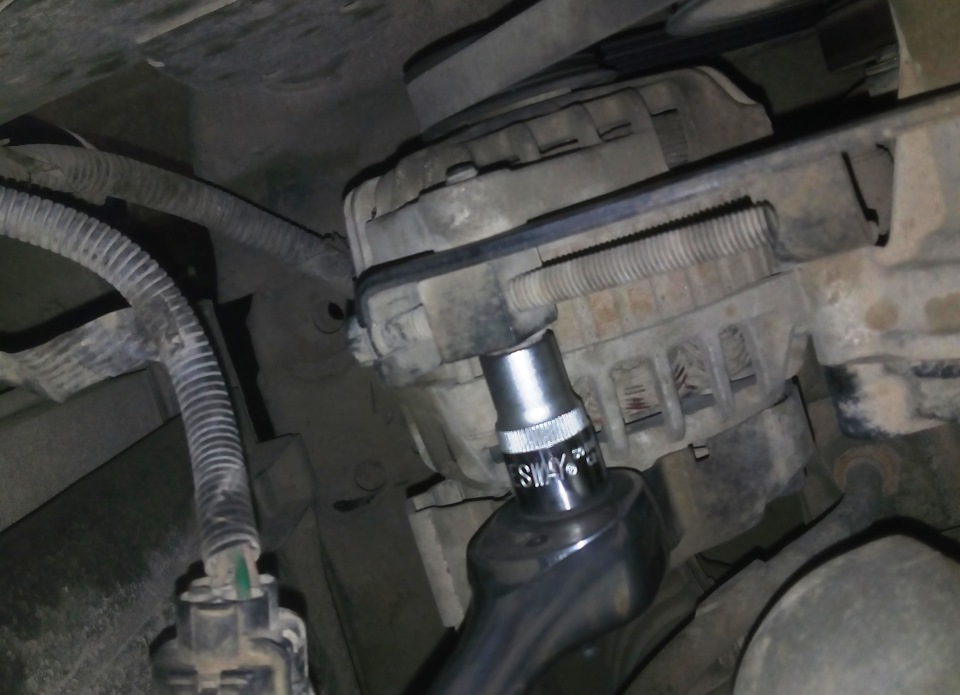

3. Снимите ремни привода генератора и водяного насоса, как описано здесь.

Снятие механизма натяжения генератора Kia Rio II

4. Снимите ремень компрессора кондиционера, как описано здесь.

Снятие ремня компрессора кондиционера Kia Rio II

5. Снизу автомобиля, рядом с приемной выхлопной трубой, выверните пять болтов (помечено белым) и снимите нижнюю крышку картера сцепления. Не выкрутите по ошибке рядом расположенные болты крепления картера двигателя (красным).

Расположение болтов (белым) нижней крышки картера сцепления Kia Rio II

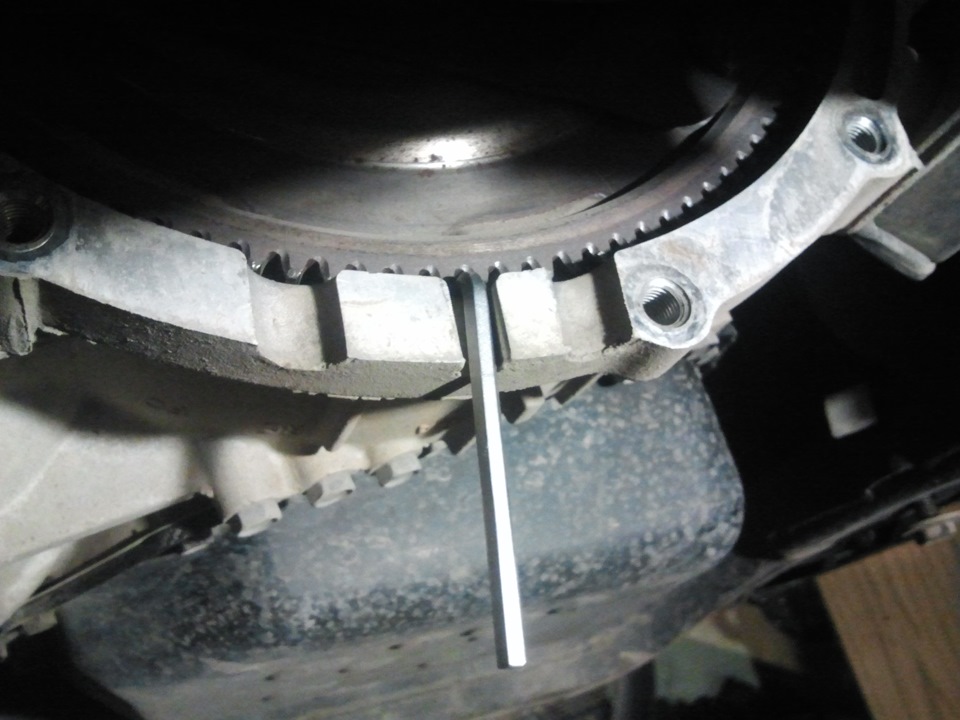

6. Застопорите коленвал двигателя от проворачивания, к примеру, вставив отвертку между зубчатым венцом и картером сцепления.

Застопорение от проворачивания коленчатого вала двигателя Kia Rio II

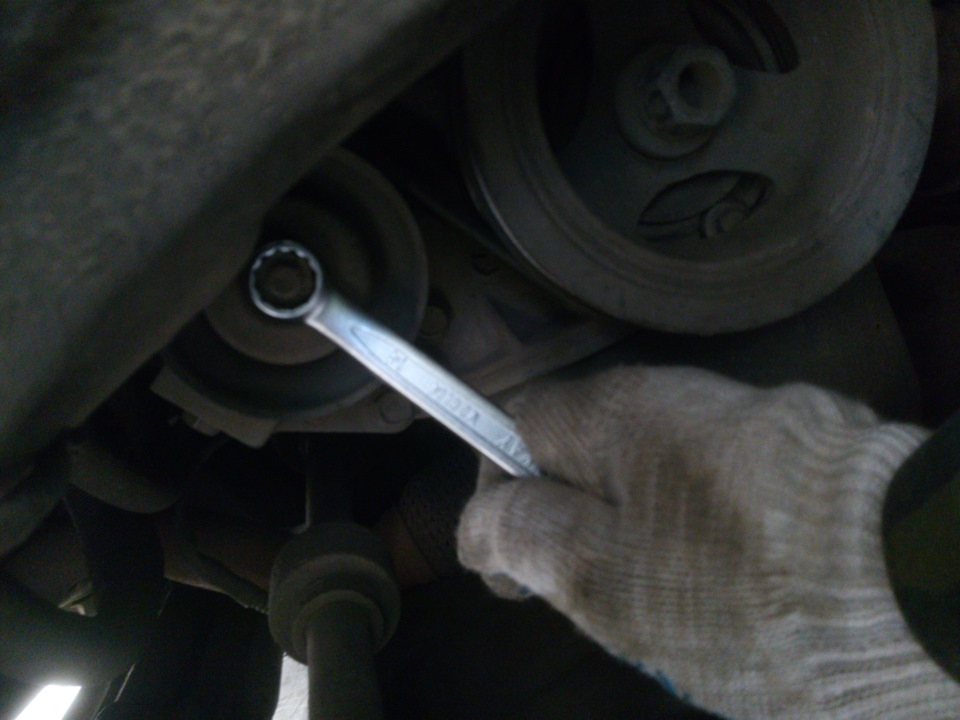

7. Ослабьте затяжку крепежного болта шкива коленчатого вала двигателя.

Крепежный болт шкива коленчатого вала двигателя Kia Rio II

Примечание:

Операцию по отворачиванию шкива коленчатого вала удобнее проводить с помощником.

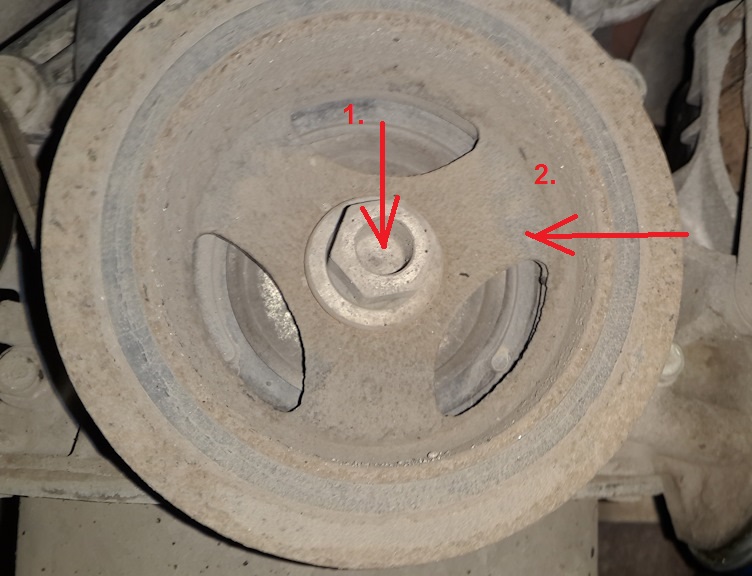

8. До конца отверните крепежный болт (1), а затем извлеките его и снимите вместе с шайбой. Снимите также шкив коленвала Киа Рио 2 (2).

Расположение крепежного болта и шкива коленвала Kia Rio II

9. Снимите дистанционную шайбу.

10. Из моторного отсека автомобиля отверните и извлеките четыре крепежных болта приводного шкива генератора переменного тока и водяного насоса к валу водяного насоса и снимите шкив.

11. Снимите кронштейн правой опоры подвески силового агрегата.

Кронштейн правой опоры подвески силового агрегата Kia Rio II

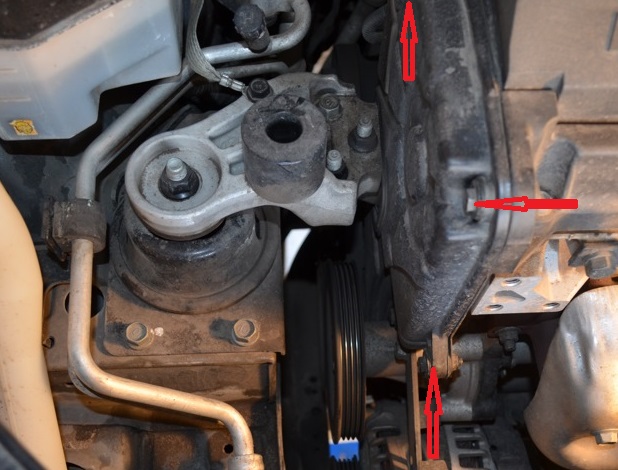

12. Выверните четыре болта крепления верхней крышки ремня привода газораспределительного механизма и снимите крышку.

Болты крепления верхней крышки ремня привода газорасприделительного механизма Kia Rio II

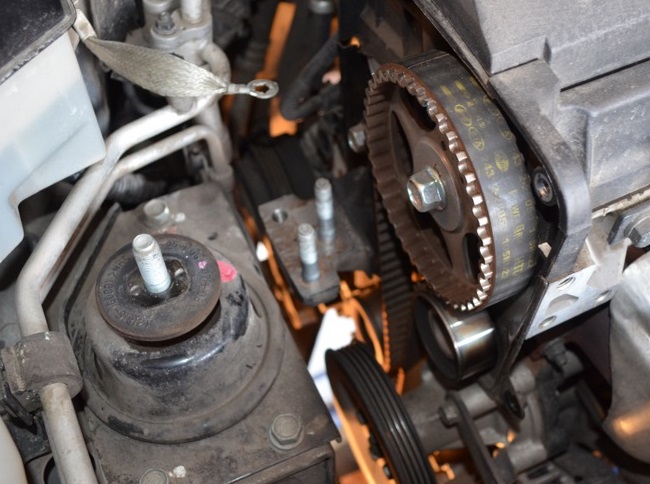

Уже снятая верхняя крышка ремня привода газорасприделительного механизма Kia Rio II

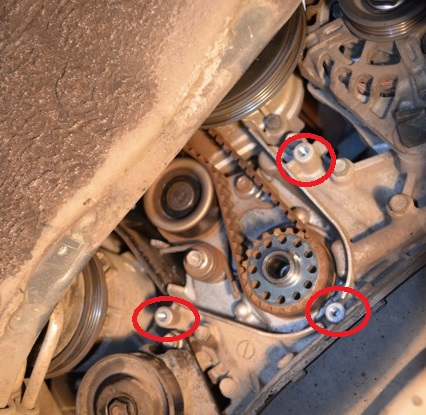

13. Выверните три болта крепления нижней крышки ремня привода газораспределительного механизма и снимите крышку, выведя ее вниз.

Болты крепления нижней крышки ремня привода газорасприделительного механизма Kia Rio II

На фото нижняя крышка ремня привода уже снятая

14. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия и проконтролируйте совмещение установочных меток на зубчатом шкиве распределительного и коленчатого валов.

Полезный совет:

Повернуть коленчатый вал в случае, когда его шкив демонтирован, можно следующим методом: включите любую передачу в коробке переключения передач и поворачивайте вывешенное колесо до момента совпадения меток.

15. Ослабьте затяжку регулировочного болта (Б) и болта оси кронштейна натяжного ролика (А).

Регулировочный болт (Б) и болт крепления оси кронштейна  (А) натяжного ролика Kia Rio II

16. Вставьте отвертку меж кронштейном натяжного ролика и болтом его оси, поверните кронштейн ролика против часовой стрелки, ослабьте натяжение приводного ремня газораспределительного механизма, после чего снимите ремень со шкива коленчатого вала.

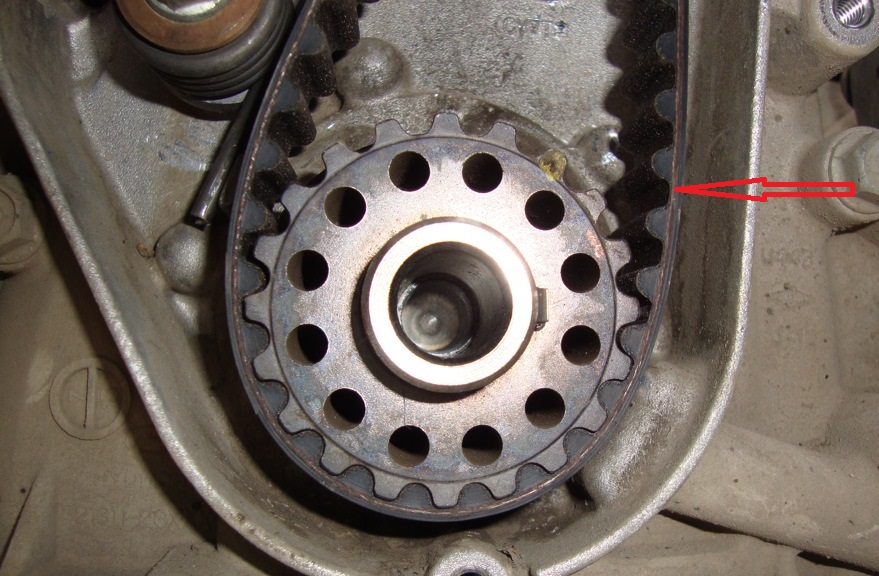

Расположение ремня ГРМ на шкиве коленчатого вала Kia Rio II

Полезный совет:

Если натяжной ролик не будет демонтироваться с двигателя, для последующей установки приводного ремня распределительного вала затяните крепежный болт оси кронштейна в положении, при котором натяжной ролик ремня на максимальное расстояние смещен против часовой стрелки.

Предупреждение:

После того как приводной ремень газораспределительного механизма будет демонтирован, запрещается проворачивать валы (коленчатый и распределительный). В противном случае поршни повредят клапаны.

17. Снимите ремень, отведя его в сторону моторного отсека.

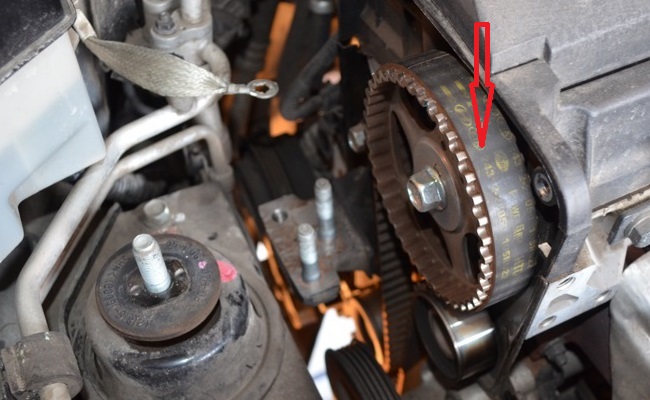

Ремень ГРМ Kia Rio II

18. Выведите концы пружины натяжного ролика из приливов корпуса масляного насоса, поддев их с помощью монтажной лопатки.

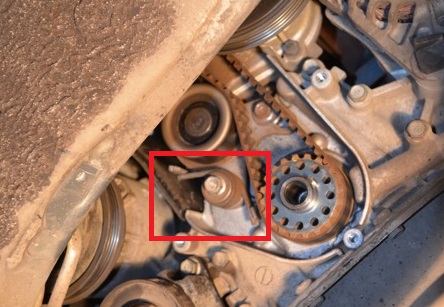

Расположение пружины натяжного ролика ремня ГРМ Kia Rio II

19. Отверните и извлеките два крепежных болта натяжного ролика к корпусу масляного насоса двигателя и снимите ролик вместе с пружиной.

20. Произведите проверку плавности и легкости вращения подшипника натяжного ролика приводного ремня газораспределительного механизма. Если подшипник заклинивает, замените натяжной ролик в сборе.

21. Установите натяжной ролик и ремень привода газораспределительного механизма в порядке, обратном снятию, учитывая следующее:

  • производите установку приводного ремня ГРМ сначала на шкив коленчатого вала двигателя, далее на промежуточный ролик, после этого на натяжной ролик и, наконец, на шкив распределительного вала.
  • ветвь приводного ремня газораспределительного механизма, противоположная натяжному ролику, должна быть натянута.

22. Если натяжной ролик не снимали, ослабьте крепежный болт оси его кронштейна. При этом ролик займет требуемое положение с помощью усилия пружины, а ремень привода газораспределительного механизма натянется.

23. Проверните коленчатый вал на два полных оборота, а затем проверьте совмещение установочных меток коленчатого и распределительного валов (метка распредвала просматривается через отверстие красная и совмещается с зеленой. На шкиве метка в виде риски должна быть на уровне буковки Т). В случае, когда метки не совпали, необходимо повторить монтаж ремня привода газораспределительного механизма.

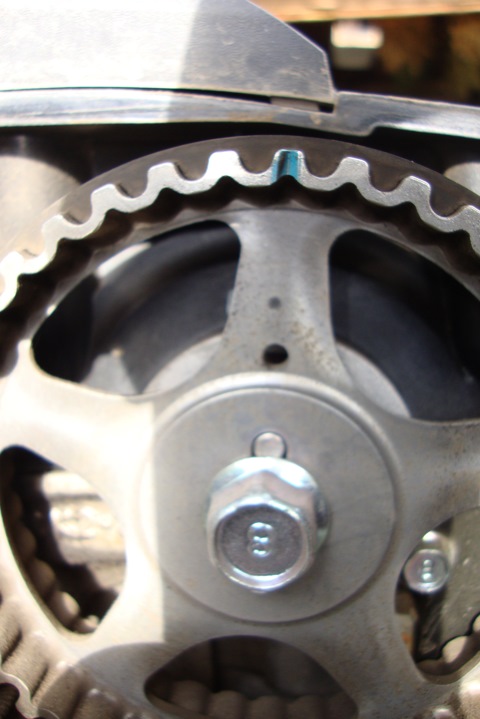

Проверка совмещения установочных меток распределительного вала Kia Rio II

Проверка совмещения установочных меток распределительного вала Kia Rio II

Метки распредвала

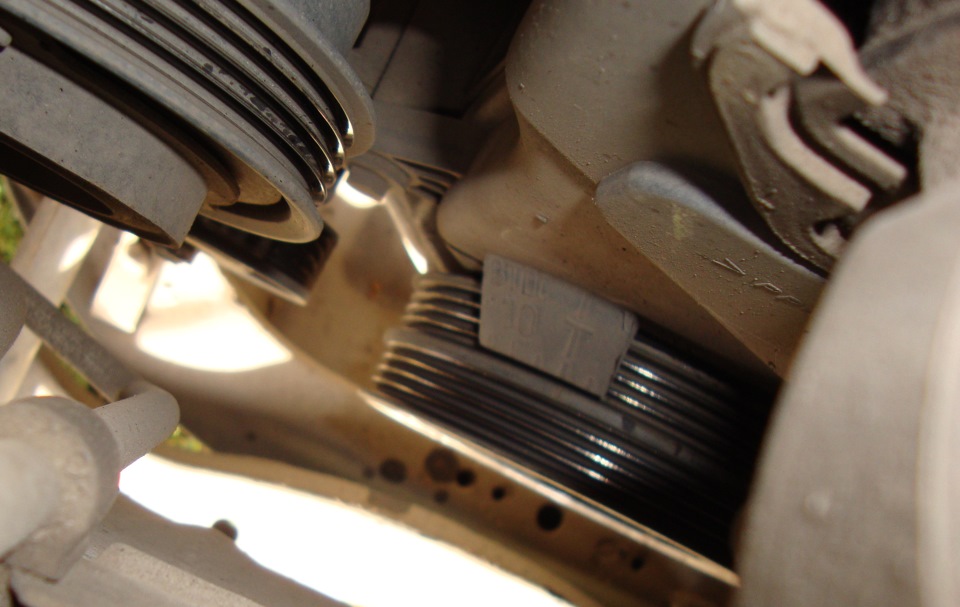

Проверка совмещения установочной метки на коленчатом валу Kia Rio II

Метка на коленчатом валу

24. Осуществите затяжку регулировочного болта и крепежного болта оси кронштейна натяжного ролика.

25. Для того, чтобы осуществить проверку натяжения приводного ремня газораспределительного механизма, возьмитесь рукой за натяжной ролик и с некоторым усилием (около 5 Н) сдавите натяжную ветвь ремня. Если натяжение ремня отрегулировано правильно, его зубья должны дойти примерно до половины радиуса головки регулировочного болта крепления натяжного ролика ремня.

26. Затяните регулировочный болт и крепежный болт оси кронштейна натяжного ролика приводного ремня газораспределительного механизма.

27. Установите все ранее снятые детали и узлы в последовательности, обратной снятию.

28. Осуществите регулировку приводных ремней вспомогательных агрегатов, как описано здесь

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
