Ремонт амортизаторной стойки передней подвески автомобиля Kia Rio II 2005 - 2011

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Вороток под торцевую насадку 3/4
  • Насадка на вороток 7 мм
  • Насадка на вороток 12 мм
  • Насадка на вороток 14 мм
  • Насадка на вороток 17 мм
  • Насадка на вороток 19 мм
  • Отвертка плоская средняя
  • Балонный ключ
  • Гаечный ключ рожковый 17 мм
  • Противооткатный упор (башмак), 2 шт
  • Домкрат винтовой, 2 шт
  • Приспособление для снятия пружин -  810128

Приспособление для снятия пружин - 810128

Детали и расходники:

  • Тканевые перчатки
  • Проволока/шнур
  • Аэрозольная смазка типа WD-40
  • Стойка амортизационная передняя левая 54650-1G200
  • Стойка амортизационная передняя правая 54660-1G200
  • Пружина подвески передней 54630-1G210 (2 шт.)
  • Резиновая проставка передней пружины нижняя 54633-1G000
  • Резиновая проставка передней пружины верхняя 54623-1E100
  • Болт амортизатора переднего + гайка 54645-07000 + 51759-07000
  • Пыльник амортизатора передней подвески 54625-2F000
  • Колпачок стойки амортизатора 54639-1G100
  • Отбойник амортизатора переднего 54626-29100 (2шт.)
  • Опора передняя правая 54610-1G555
  • Опора передняя левая 54610-1G505
  • Подшипник передней опоры 54612-2С000 (2шт.)

Примечания:

Ремонт амортизатора телескопической стойки в гаражных условиях обычно не приводит к желаемому результату, поэтому в данной статье рассмотрена только замена амортизатора, пружины подвески и верхней опоры стойки.

Проводить сварочные работы на стойке запрещается.

Передние стойки амортизаторов Киа Рио 2 (левую и правую) заменяйте парами.

1. Снимите переднюю амортизаторную стойку с автомобиля, как описано здесь.

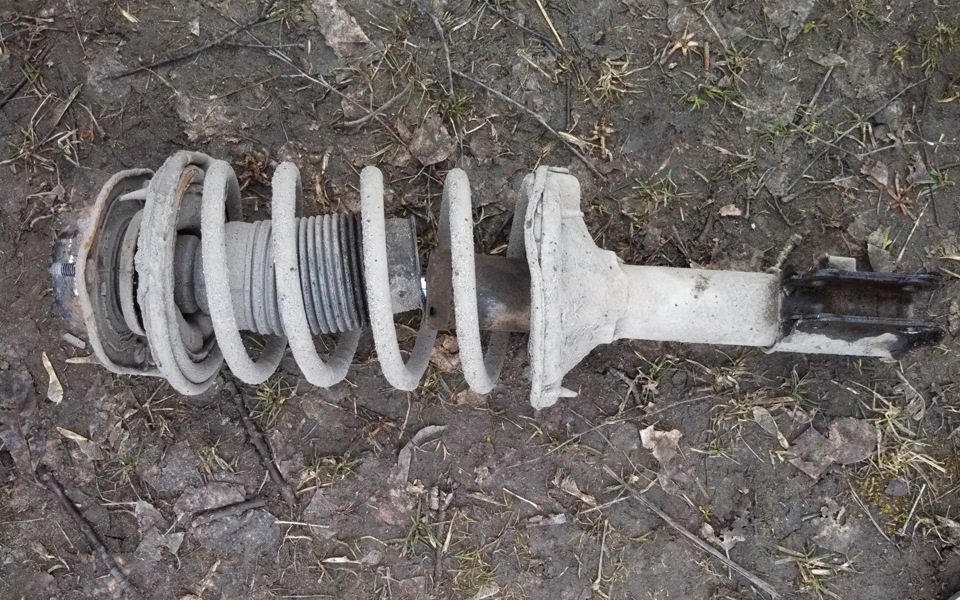

Снятая передняя амортизаторная стойка Kia Rio II

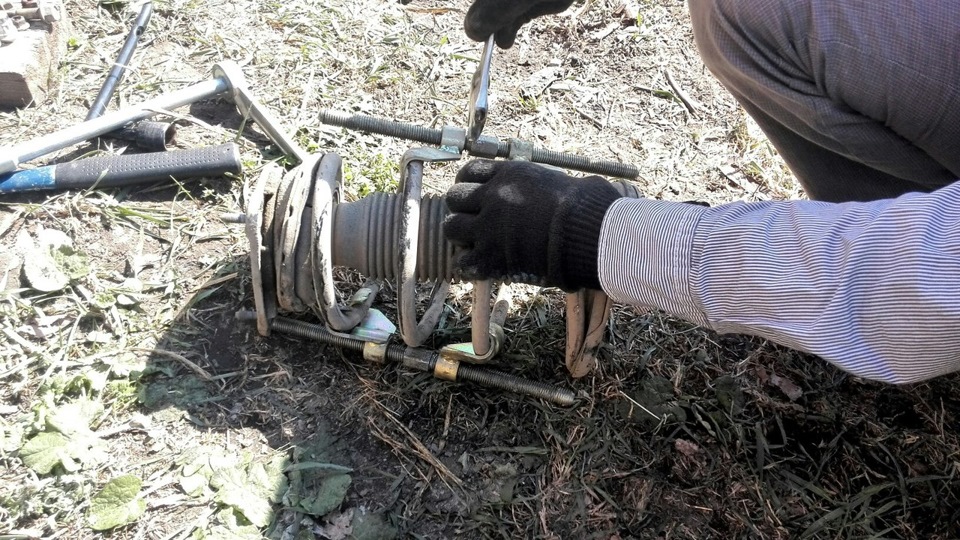

2. Установите приспособление для снятия пружины и сожмите пружину.

Установка приспособления для снятия пружины переднего амортизатора Kia Rio II

3. Удерживая ключом шток от поворачивания, ослабьте затяжку гайки штока и отверните гайку.

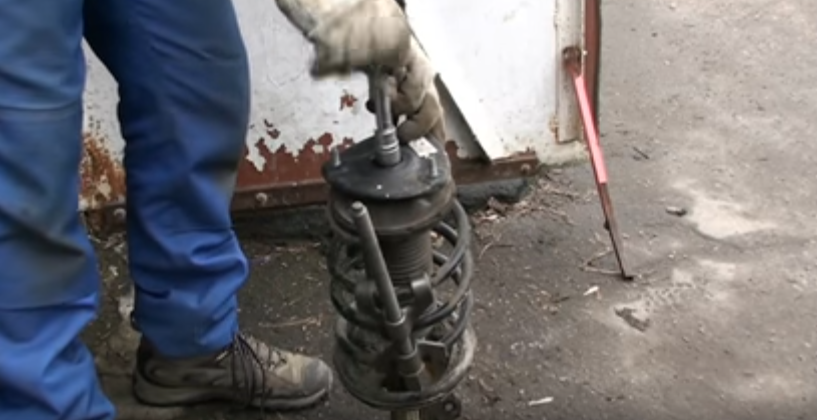

Отворачивание гайки штока передней амортизаторной стойки Kia Rio II

4. Снимите со штока верхнюю опору стойки и подшипник.

Снятие со штока подшипника и верхней опоры амортизаторной стойки Kia Rio II

5. Снимите со штока верхнюю опорную прокладку и шайбу пружины.

6. Снимите защитный чехол и пружину.

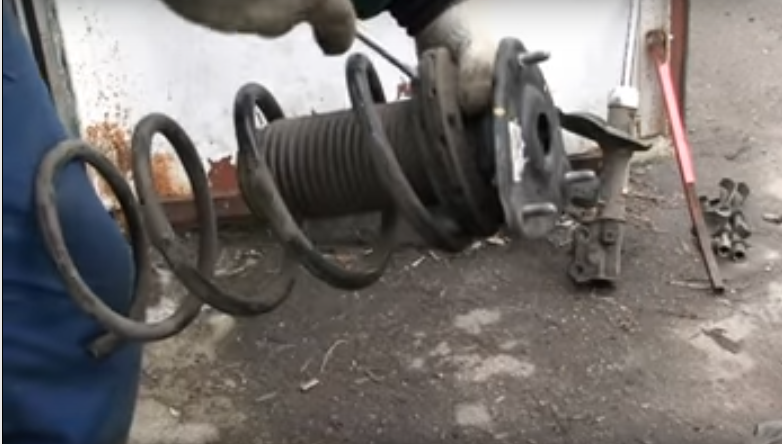

Пружина и защитный чехол передней амортизаторной стойки Kia Rio II

7. Снимите нижнюю прокладку пружины.

Примечание:

Поврежденную прокладку пружины замените новой.

8. Осмотрите снятые детали. При обнаружении потертостей, трещин или надрывов замените поврежденные детали.

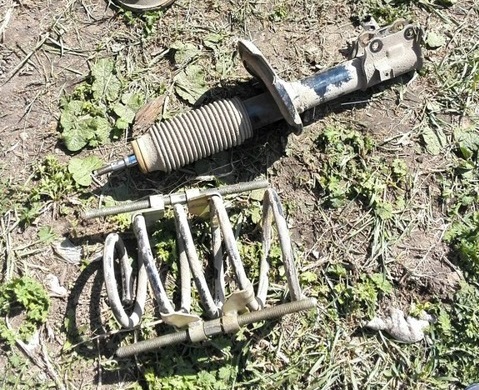

Осмотр снятых деталей переднего амортизатора Kia Rio II

9. Осмотрите детали стойки. При обнаружении трещин, деформации и разрушений на корпусе стойки, нижней чашки пружины и кронштейне, замените стойку.

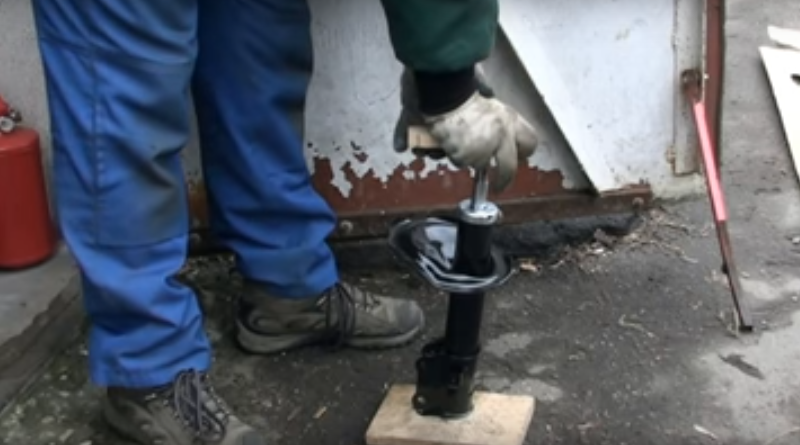

10. Установите амортизаторную стойку в вертикальное положение и несколько раз до упора опустите и поднимите шток амортизатора. Перемещая шток, убедитесь в том, что он перемещается без провалов, заеданий и стуков. В противном случае замените стойку. Кроме того, замените амортизаторную стойку при обнаружении потеков жидкости.

Процесс опускания и поднимания штока переднего амортизатора Kia Rio II

Примечание:

Данная проверка работы амортизаторной стойки приблизительная. Для более точной оценки ее технического состояния обратитесь в автосервис.

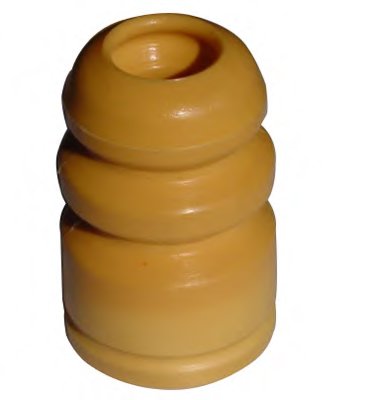

11. Замените буфер хода сжатия, если он поврежден.

Буфер хода сжатия переднего амортизатора 54626-29100 Kia Rio II

12. Замените защитный чехол, если он поврежден.

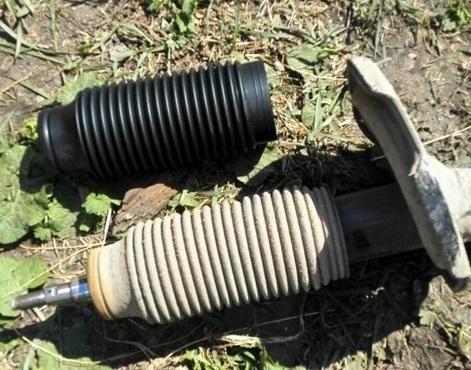

Старый и новый защитные чехлы передней амортизаторной стойки Kia Rio II

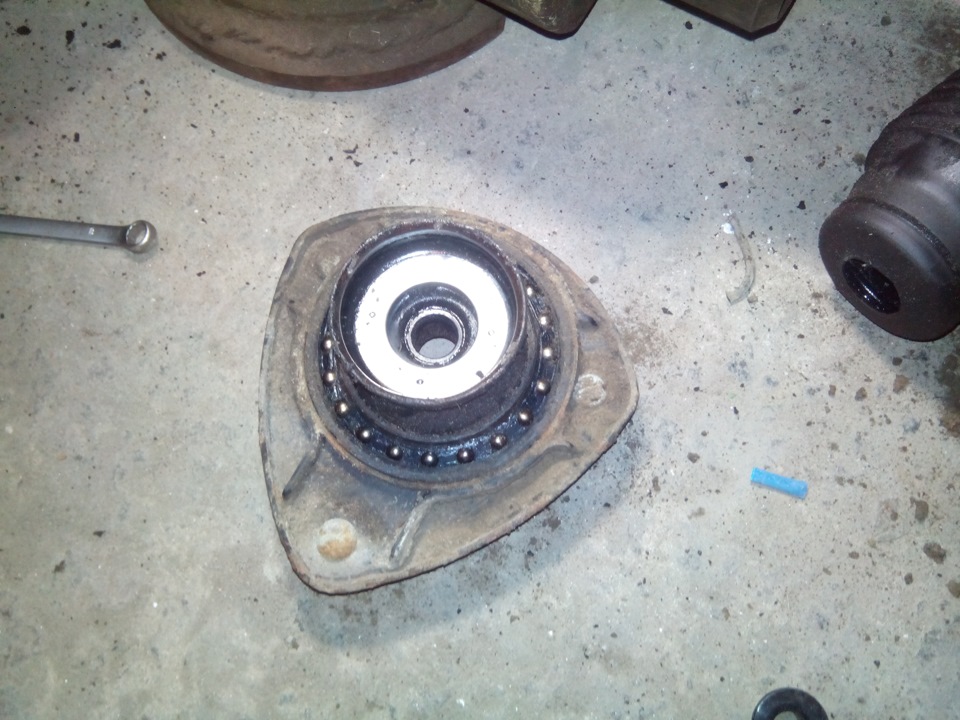

13. Замените верхнюю опору в случае сильной деформации или местного выпучивания резинового массива.

Осмотр верхней опоры переднего амортизатора Kia Rio II

Примечание:

Верхняя опора стойки представляет собой неразборный узел, поэтому в случае неисправности или повреждении ее элементов необходимо заменить узел в сборе.

14. Замените опорный подшипник передней стойки Киа Рио 2, если он корродирован, имеет осевое перемещение в корпусе или его заедает при проворачивании.

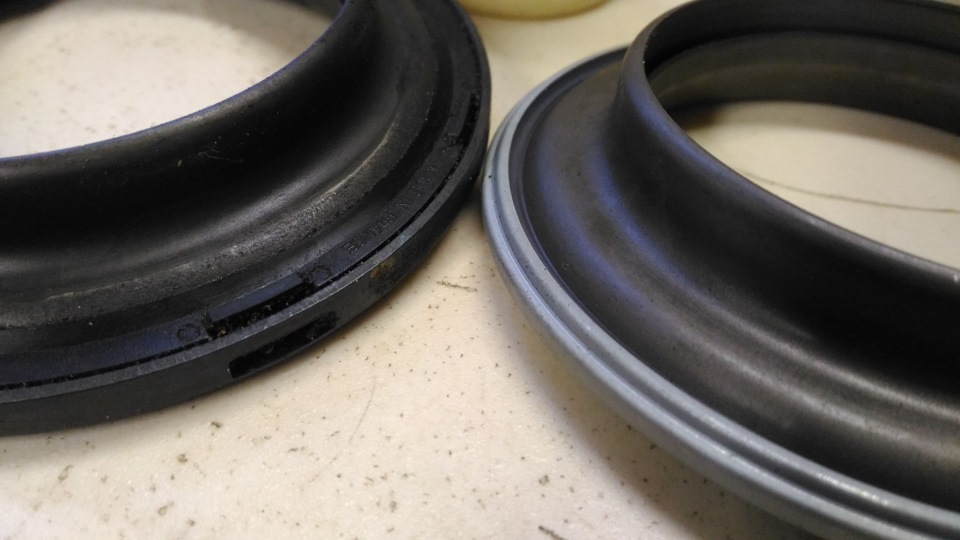

Старый и новый опорные подшипники переднего амортизатора Kia Rio II

15. Замените пружину, если на ней обнаружены трещины или деформированны витки.

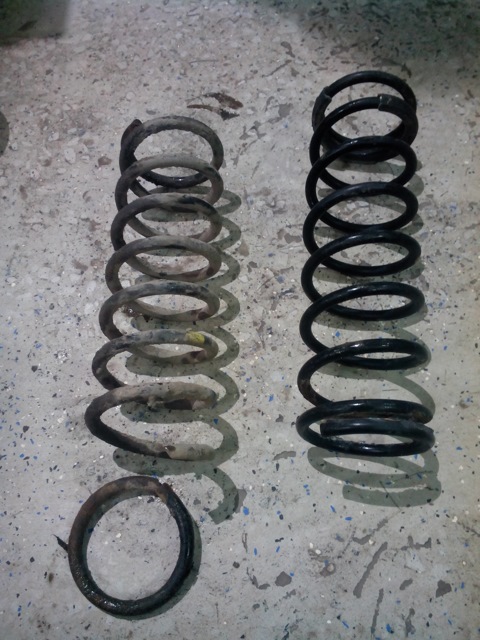

Старая и новая пружины переднего амортизатора Kia Rio II

Примечание:

При установке пружины следите за тем, чтобы конец ее нижнего витка упирался в специальный выступ нижней чашки пружины.

16. Собирается передний амортизатор Киа Рио 2 в порядке, обратном разборке.

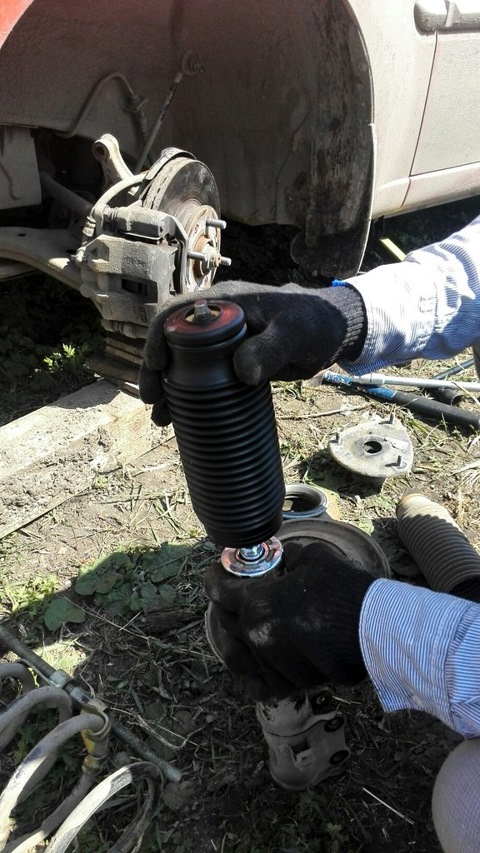

Собирание обратно передней амортизаторной стойки Kia Rio II

Примечание:

После ремонта амортизаторной стойки передней подвески проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь для этого услугами мастерских, располагающих специальным оборудованием.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
