Проверка и регулировка натяжения ремней привода вспомогательных агрегатов Kia Rio II 2005 - 2011

Инструменты:

• Балонный ключ
• Гаечный ключ рожковый 12 мм​
• Гаечный ключ рожковый 14 мм​
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Насадка на вороток 12 мм

Детали и расходники:

• Тканевые перчатки

​

Примечания:

Чтобы проверить ремни Киа Рио 2 и их натяжение, можно использовать весы-безмен, оттягивая крючком ветвь ремня.

Натяжение ремня привода генератора и водяного насоса проверяют нажатием пальца на ветвь ремня между шкивами генератора и водяного насоса. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 4—6 мм.

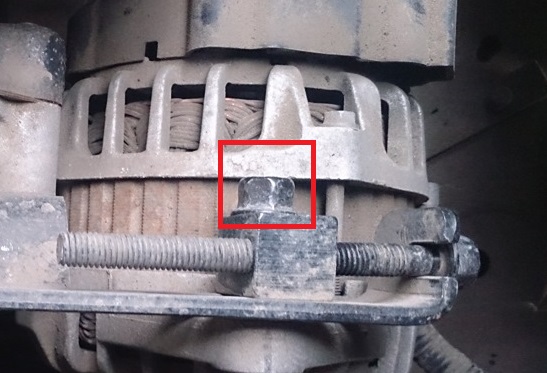

1. Для регулировки натяжения ремня ослабьте болт крепления генератора к натяжной планке.

2. Вращая регулировочный винт, отрегулируйте натяжение ремня Киа Рио 2.

3. Затяните болт крепления генератора к натяжной планке.

4. Проверните коленчатый вал двигателя на 3—4 оборота, после чего повторите проверку и при необходимости регулировку натяжения ремня.

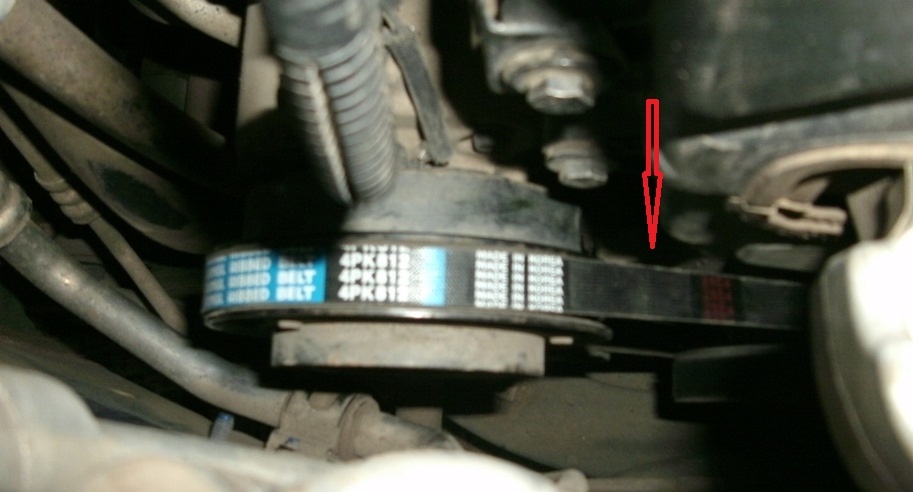

Натяжение ремня привода компрессора кондиционера проверяют нажатием пальца на ветвь ремня между шкивами коленчатого вала и компрессора. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 5—7 мм.

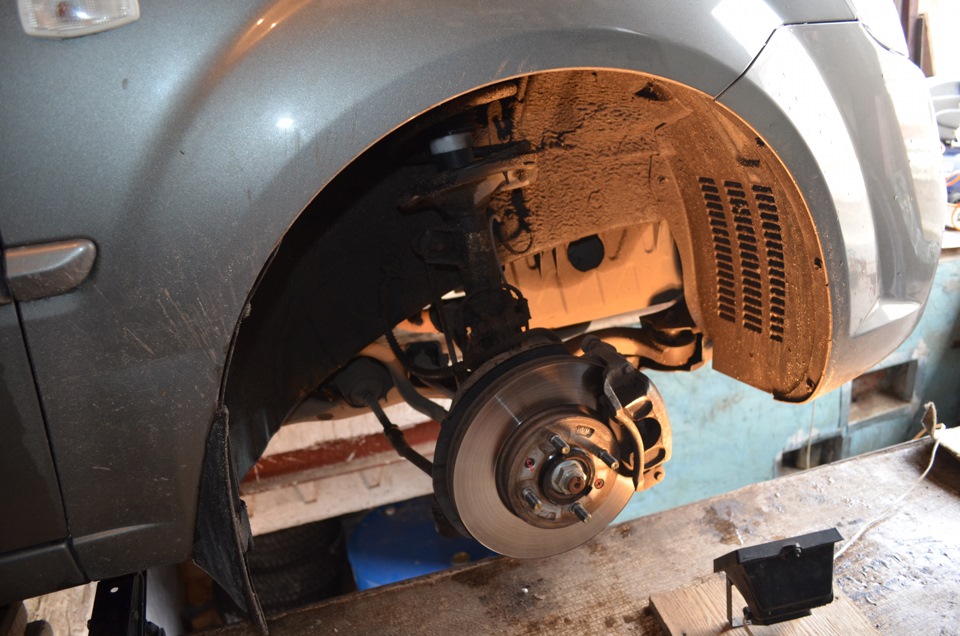

1. Для регулировки натяжения ремня снимите правое переднее колесо.

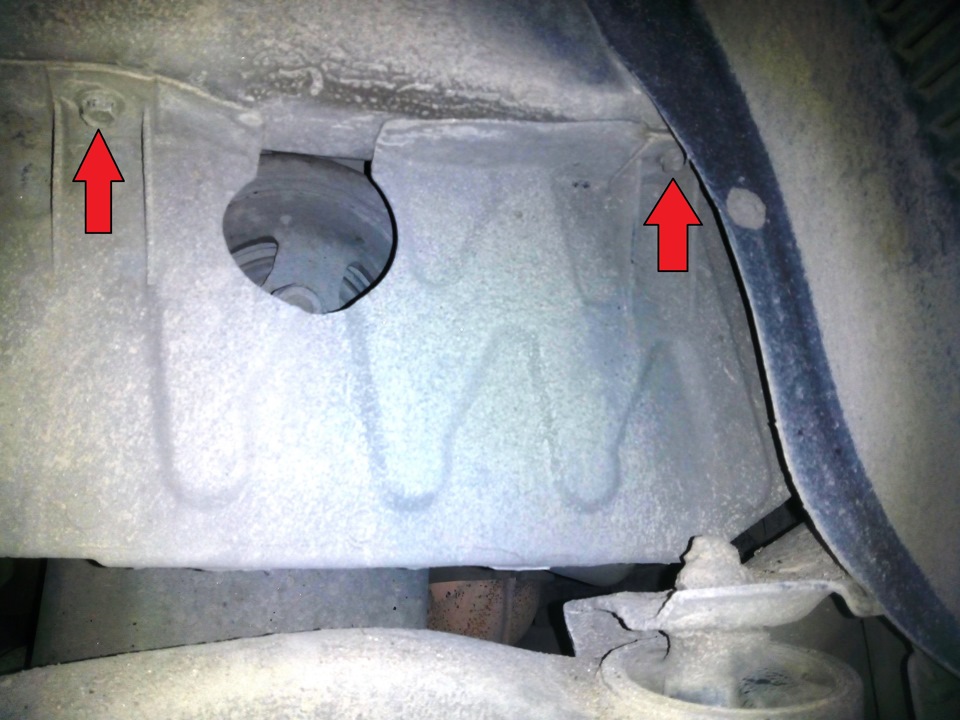

2. Снимите правую боковую часть брызговика двигателя.

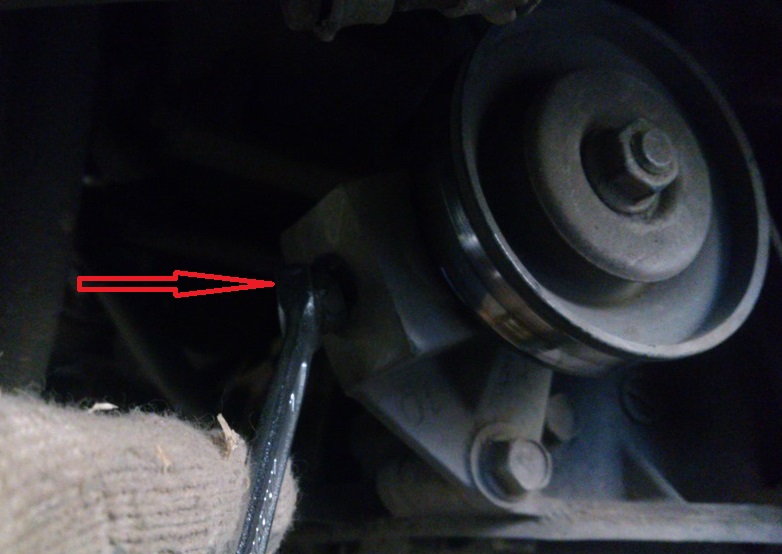

​3. Ослабьте затяжку гайки, которой крепится ролик натяжителя ремня кондиционера Киа Рио 2.

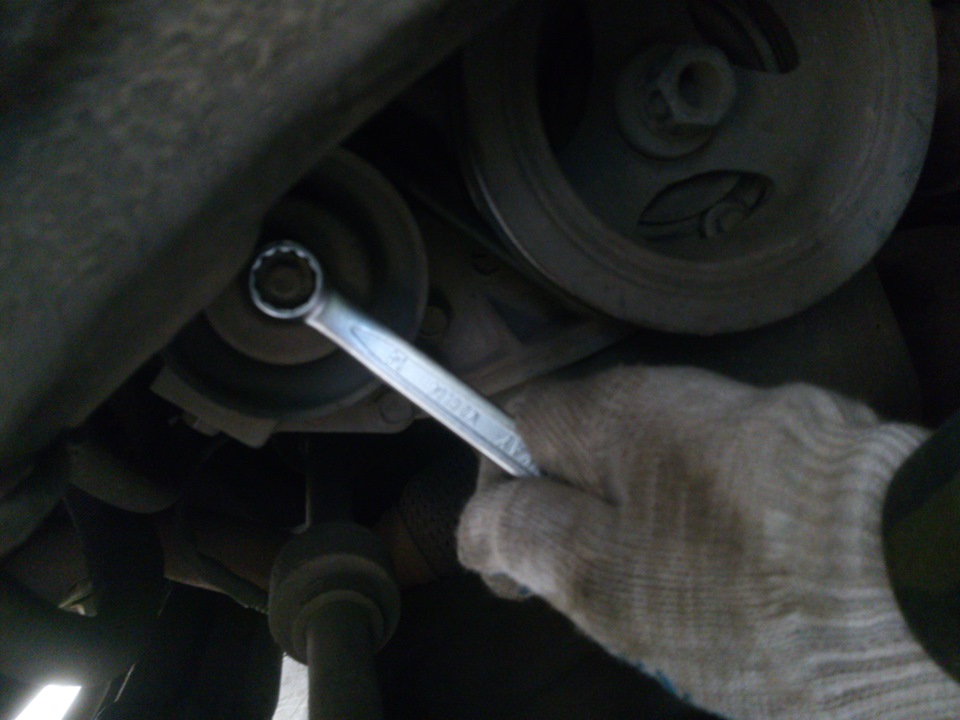

4. Вращая регулировочный винт, отрегулируйте натяжение ремня.

5. Затяните гайку оси натяжного ролика.

6. Проверните коленчатый вал двигателя на 3-4 оборота, после чего повторите проверку и при необходимости регулировку натяжения ремня.

7. Установите на место снятые детали.
