Замена топливного фильтра Kia Rio II 2005 - 2011

Инструменты:

  • Отвертка плоская средняя
  • Плоскогубцы
  • Гаечный ключ рожковый 10 мм
  • Насадка на вороток 8 мм
  • Насадка на вороток 12 мм
  • Удлинитель для головок
  • Вороток под торцевую насадку​

Детали и расходники:

  • Уплотнительные кольца
  • Бензин
  • Сухие одноразовые платки
  • Изолента
  • Фильтр тонкой очистки топлива №31112-1G000

Фильтр тонкой очистки модуля №31112-1G000

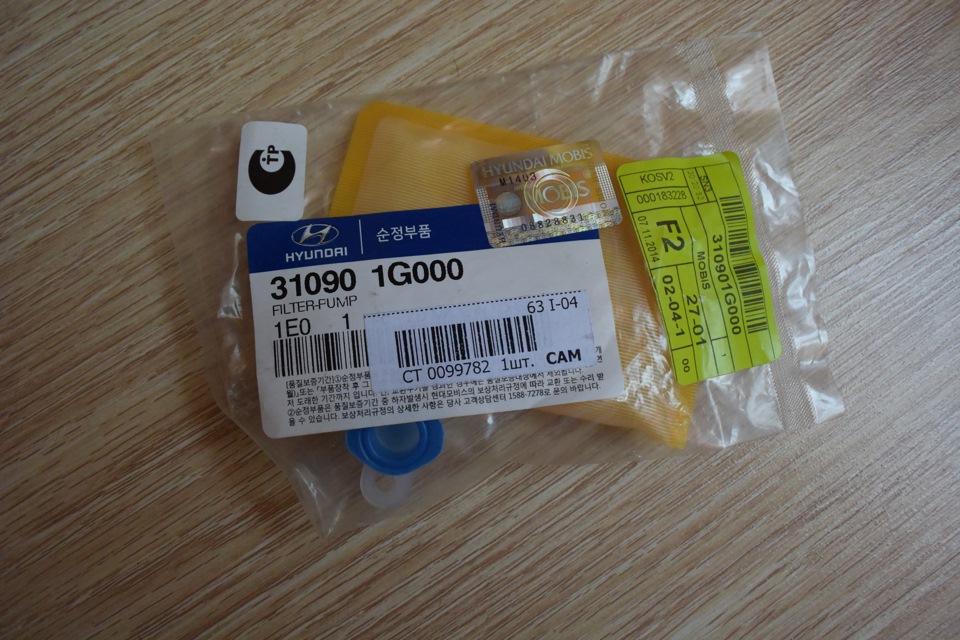

  • Фильтр грубой очистки топлива №31090-1G000

Фильтр грубой очистки модуля №31090-1G000

Примечания:

Производитель рекомендует заменять топливный фильтр тонкой очистки не позже пробега в 60 000 км. Однако судя по отзывам автовладельцев, предпочтительнее сменить деталь после 30–35 тысяч километров пробега. Причина — общее низкое качество горючего на АЗК.

Топливный фильтр в Киа Рио 2 расположен в баке, под задними сиденьями.

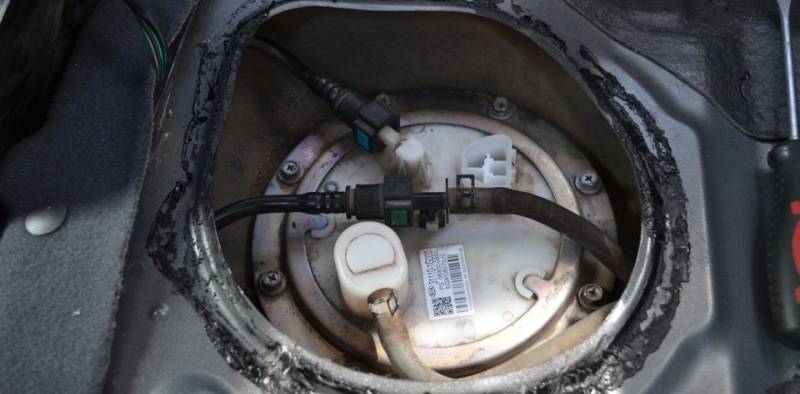

Расположение бака топливного фильтра на автомобиле Kia Rio II

1. Снимите топливный модуль, как описано здесь.

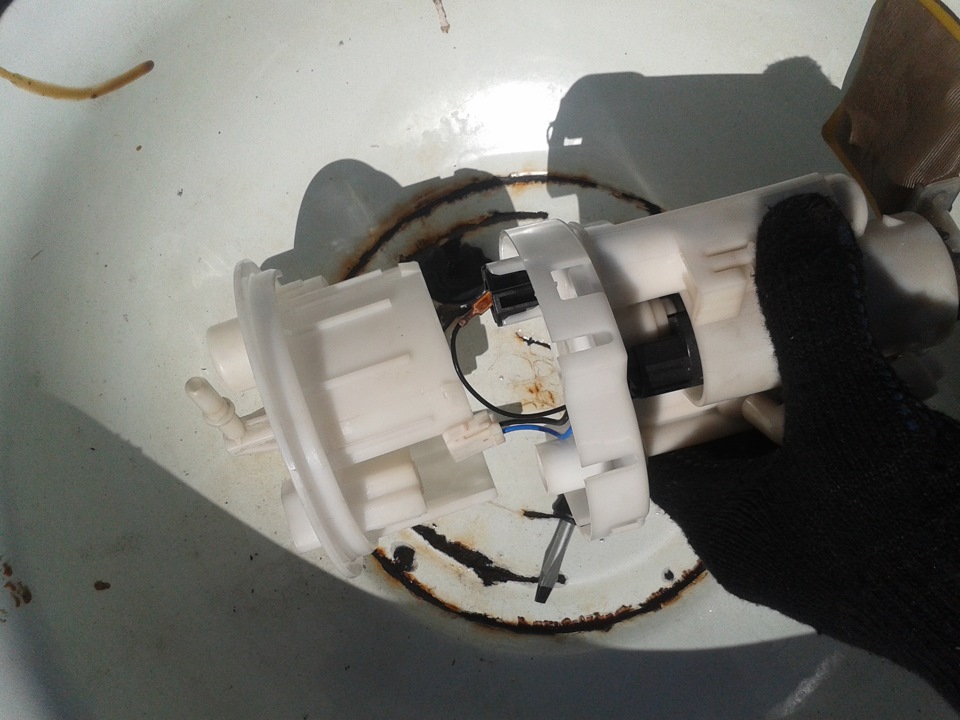

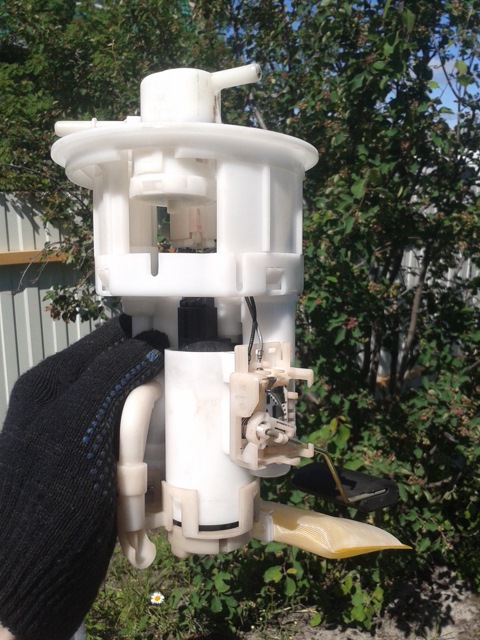

Снятый топливный модуль автомобиля Kia Rio II

2. Снимите датчик уровня топлива и отсоедините все провода от верхней крышки. Затем снимите её.

Отсоединение проводов от верхней крышки топливного модуля Kia Rio II

3. Сжимая фиксатор, отсоедините колодку жгута проводов от топливного насоса.

Отсоединение колодки  жгута проводов от топливного насоса Kia Rio II

4. Аккуратно снимите модуль обратного слива топлива.

Расположение модуля обратного слива топлива Kia Rio II

5. Поддев край держателя топливного насоса, снимите держатель.

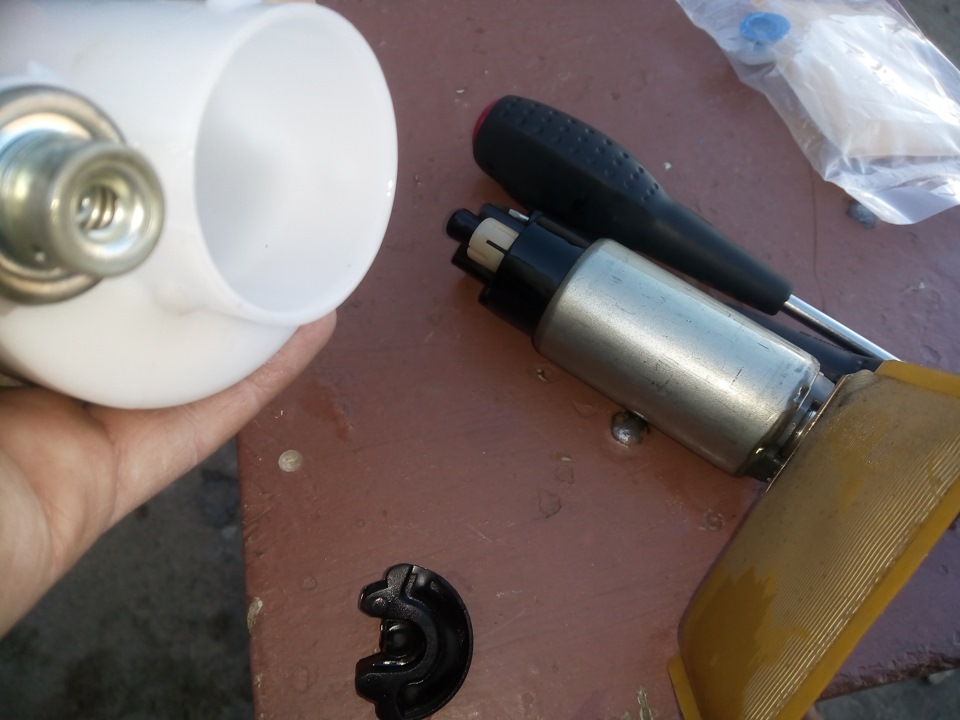

Снятый держатель топливного насоса Kia Rio II

6.  Извлеките из корпуса модуля насос в сборе с топливным фильтром грубой очистки.

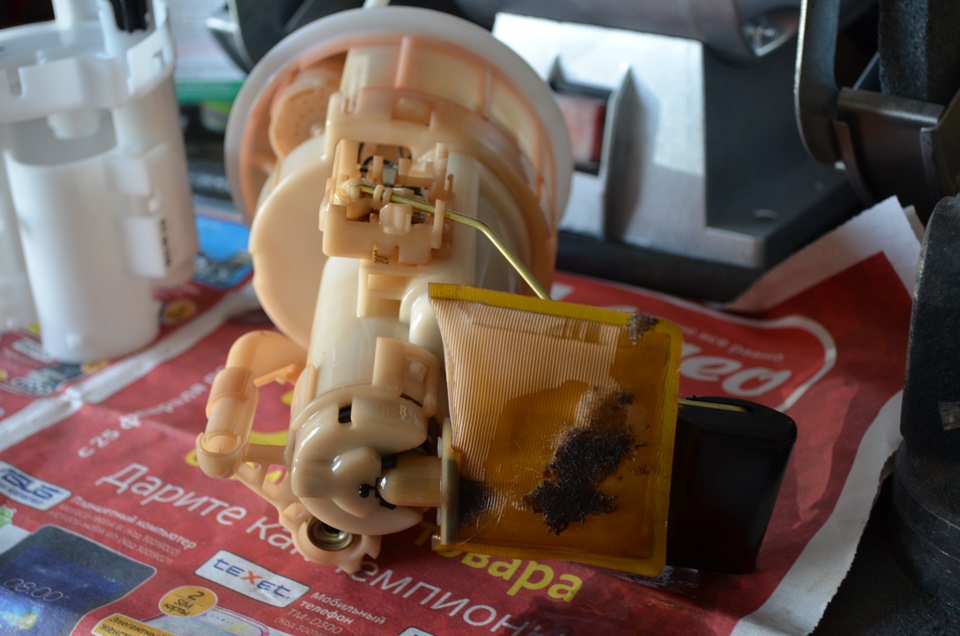

Извлеченный из корпуса модуля насос с топливным фильтром Kia Rio II

7. Загляньте внутрь и достаньте со штуцера топливного насоса уплотнительное кольцо.

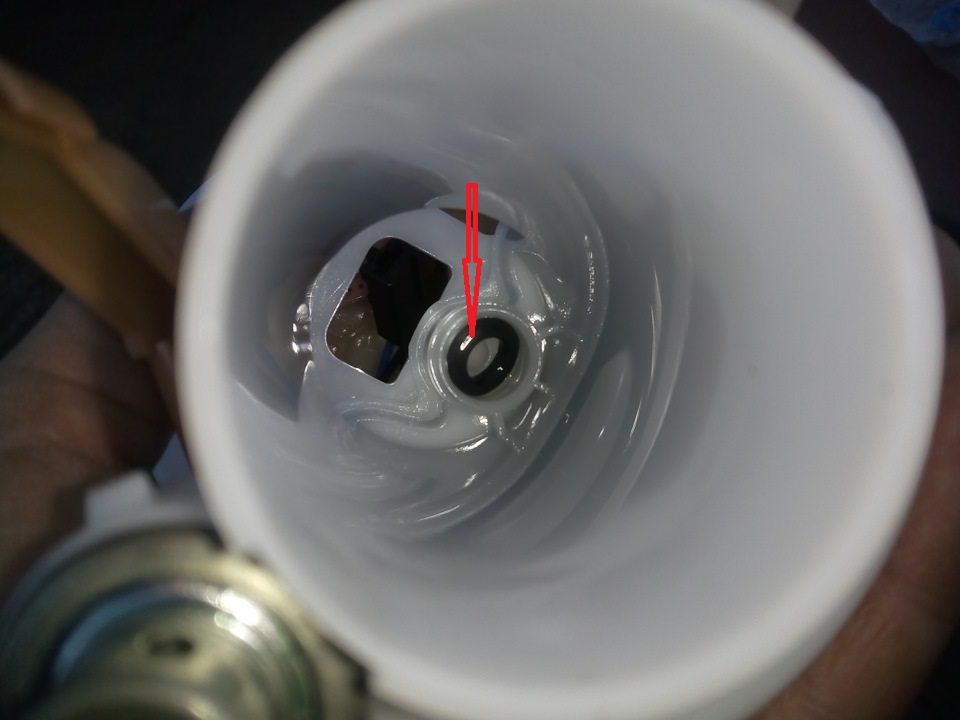

Уплотнительное кольцо штуцера топливного насоса Kia Rio II

8. В верхней части фильтра тоже есть уплотнительное кольцо. Снимите его для дальнейшей установки на новый фильтр.

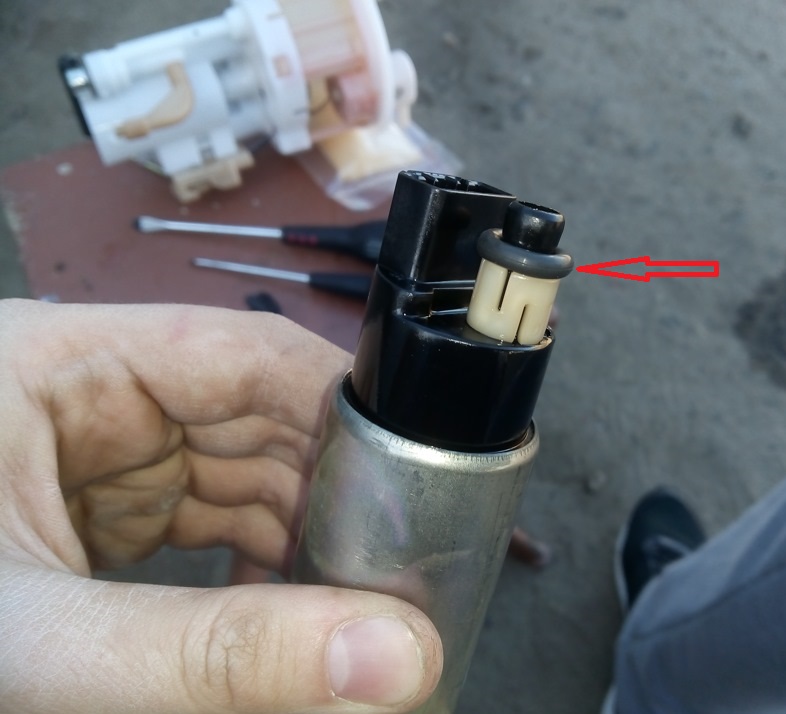

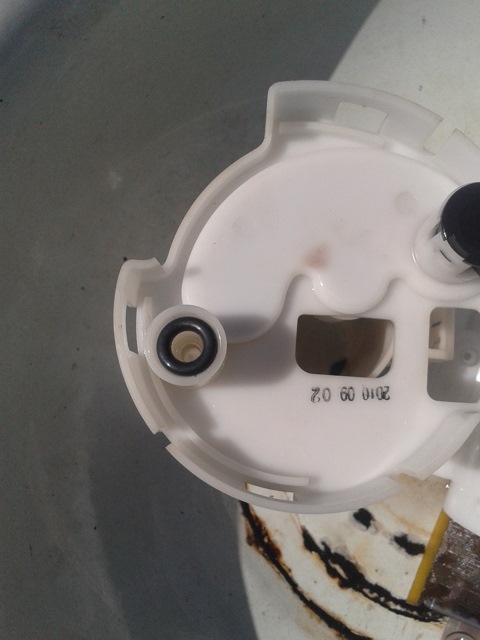

Уплотнительное кольцо верхней части топливного фильтра Kia Rio II

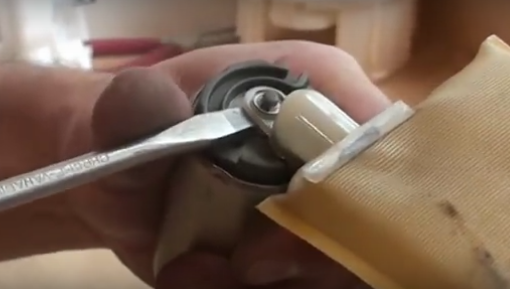

9. Подденьте отверткой  и аккуратно снимите крепление фильтра грубой очистки вместе с фиксирующей шайбой, обеспечивая ее целостность.

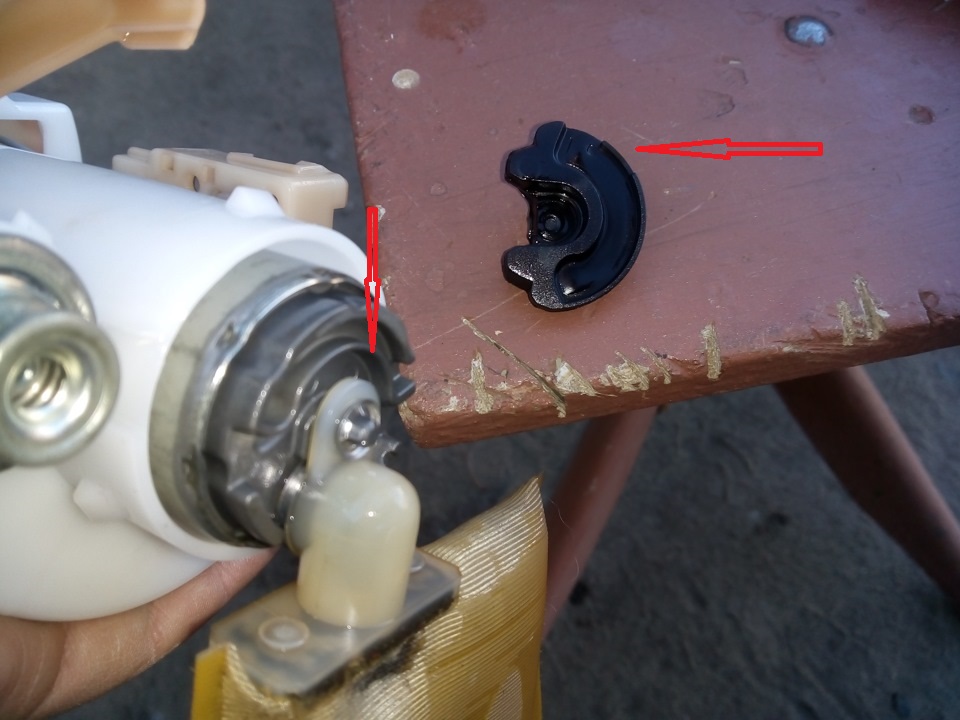

Снятие крепления фильтра вместе с фиксирующей шайбой Kia Rio II

10. Установите новый фильтр грубой очиски и фиксирующую шайбу обратно.

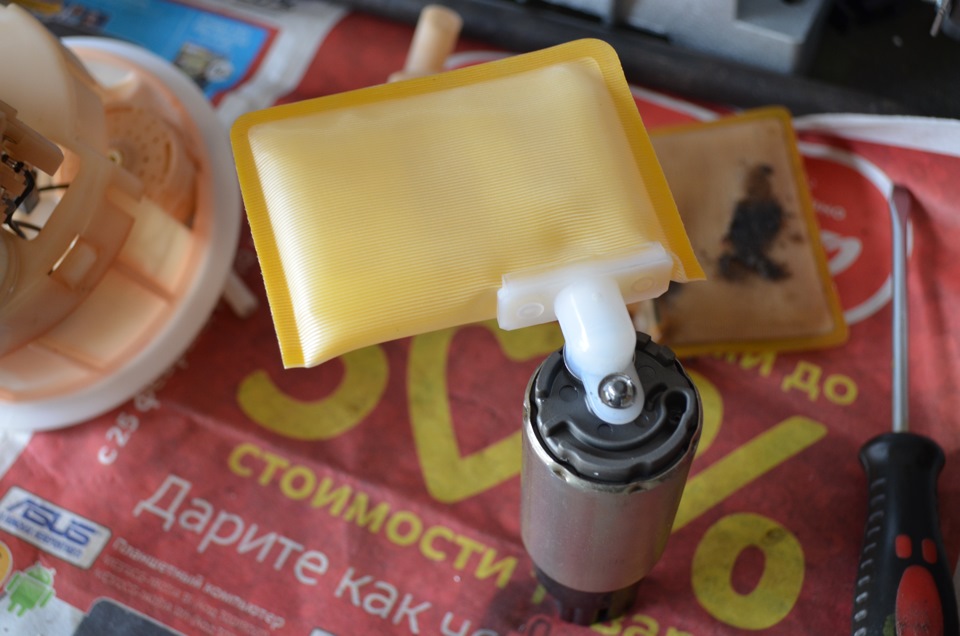

Установленный новый фильтр грубой очистки Kia Rio II

Полезный совет:

Перед тем, как надеть на штуцер уплотнительное кольцо, смажьте кольцо и его посадочное место бензином для лучшего скольжения.

Уплотнительное кольцо на штуцере топливного насоса Kia Rio II

11. Установите новый топливный фильтр тонкой очистки и все снятые детали топливного модуля в порядке, обратном снятию.

Обратно собранный топливный модуль автомобиля Kia Rio II
