Снятие и установка модуля топливного насоса Kia Rio II 2005 - 2011

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Насадка на вороток 8 мм
  • Насадка на вороток 12 мм
  • Удлинитель для головок
  • Вороток под торцевую насадку
  • Плоскогубцы
  • Отвертка плоская средняя

Детали и расходники:

  • Топливный модуль в сборе (если нужна замена)
  • Сухие одноразовые платки
  • Изолента

Примечания:

В соответствии с регламентом технического обслуживания «Киа Рио II», замену топливного фильтра необходимо проводить через 60 тыс. км пробега. Но если в процессе эксплуатации заметно снижение мощности или затруднен запуск двигателя, то причиной может быть засоренный топливный фильтр. В этом случае нужно заменить фильтр независимо от пробега.

Прежде чем начинать какие либо ремонтные работы топливной системы нужно сбросить в ней давление, как описано здесь. Для подстраховки можете попробовать завести двигатель. Если он не запустился, то давление топлива в системе сброшено.

Топливный модуль находится в топливном баке, расположенном под сиденьем задних пассажиров.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Отсоединение провода от клеммы «минус» аккумуляторной батареи Kia Rio II

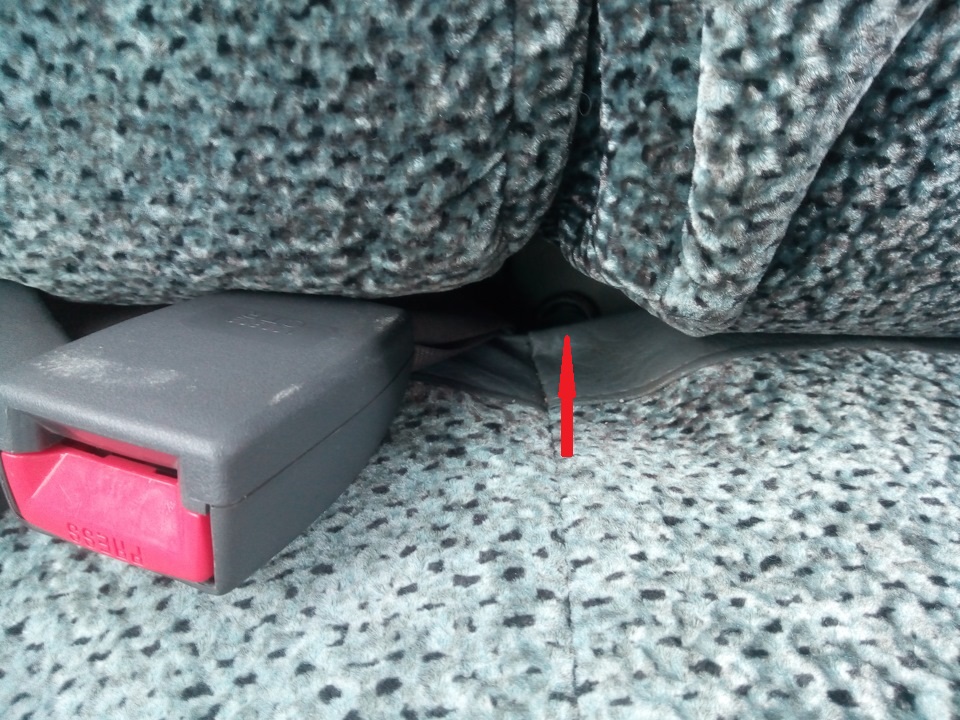

2. Головкой «на 12» с удлинителем отверните болт заднего крепления подушки заднего сиденья.

Расположение болта крепления подушки заднего сиденья Kia Rio II

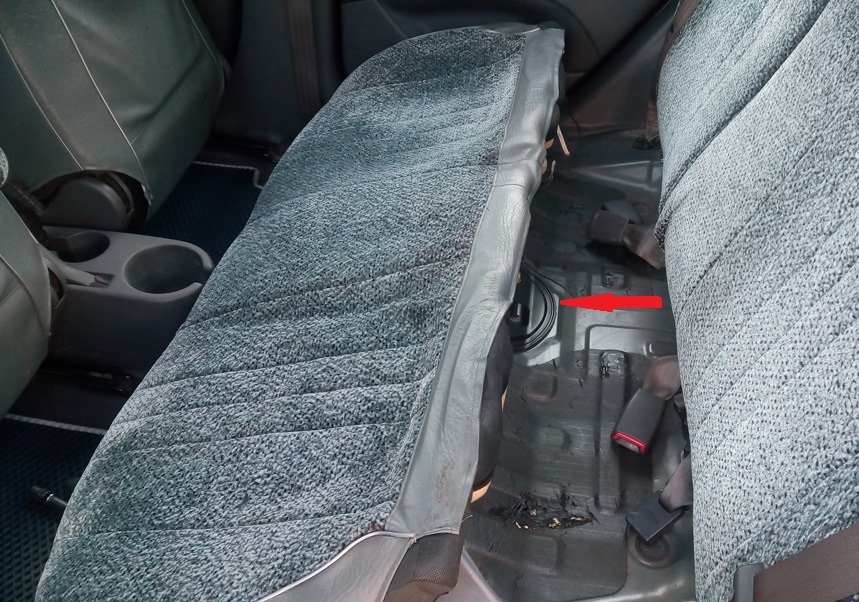

3. Снимите подушку заднего сиденья и откиньте коврик пола.

Снятие подушки заднего сиденья Kia Rio II

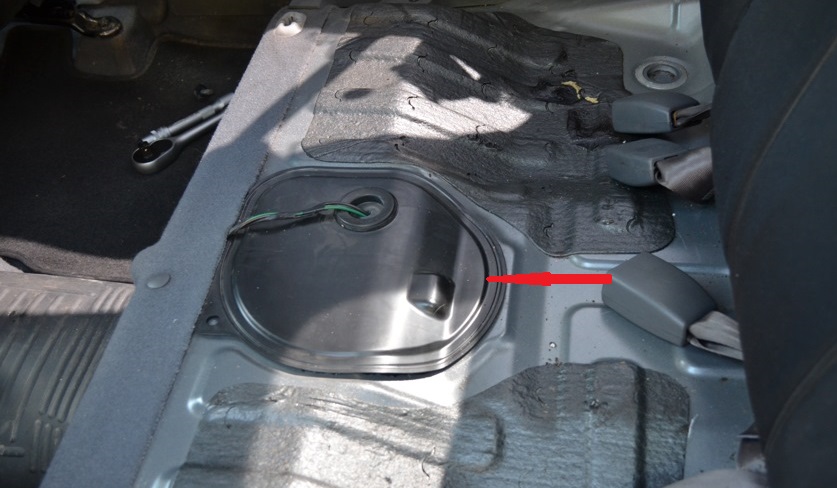

4. Возьмите за края и снимите крышку люка в полу кузова, чтобы открыть доступ к топливному модулю.

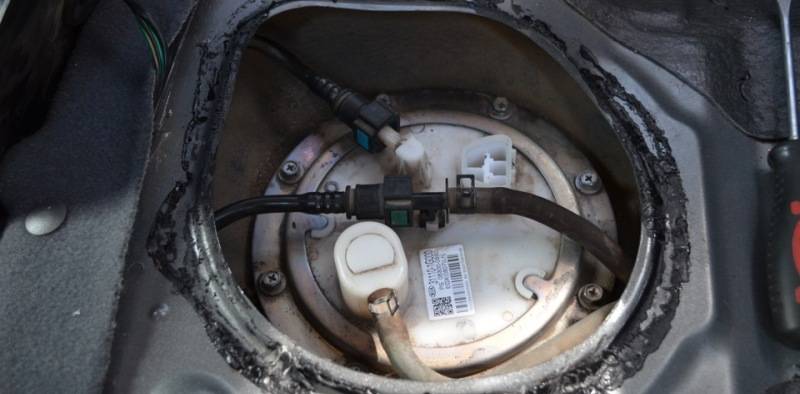

Расположение крышки люка в полу кузова Kia Rio IIСнятая крышка люка в полу кузова Kia Rio II

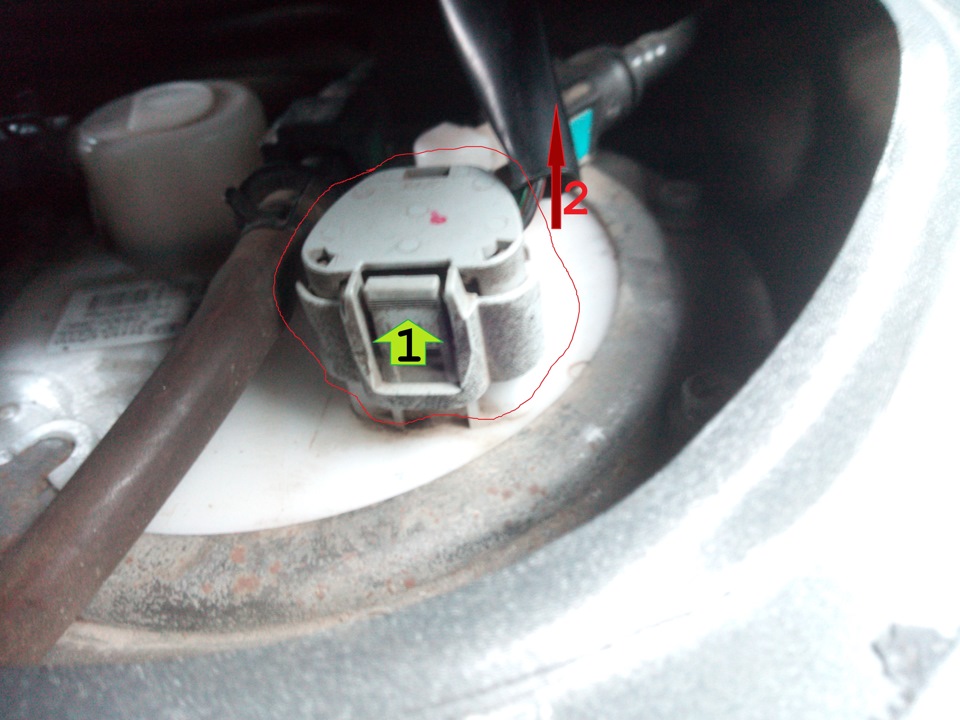

5. Сожмите фиксатор 1 и отсоедините колодку жгута с проводами 2 от топливного модуля.

Отсоединение колодки жгута с проводами от топливного модуля Kia Rio II

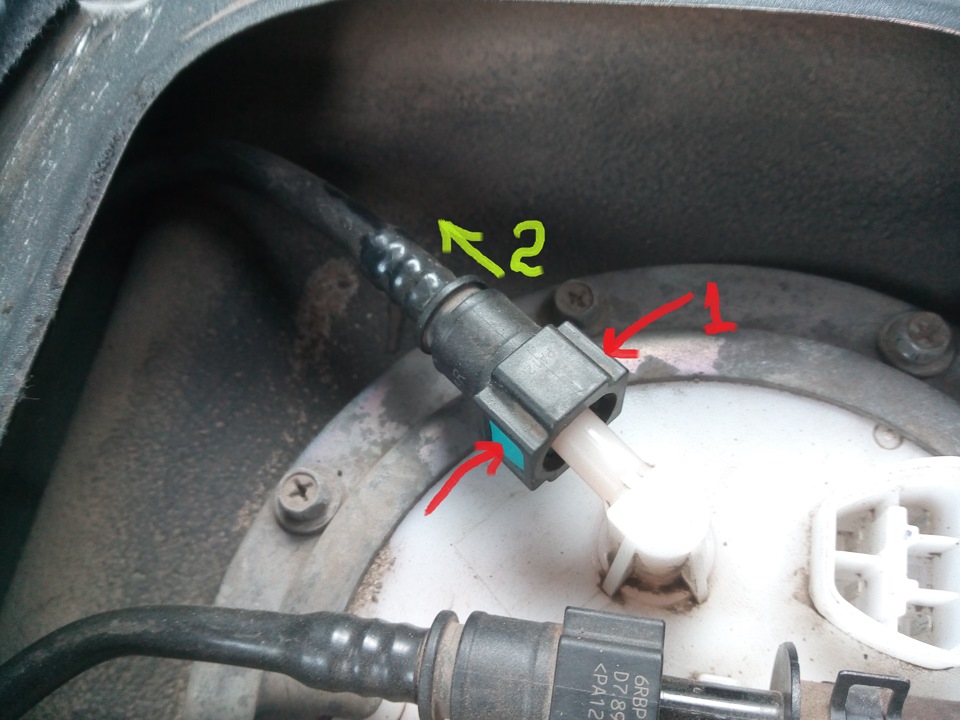

6. Сожмите фиксатор1 и отсоедините наконечник топливного шланга 2 от штуцера топливного модуля.

Отсоединение наконечника топливного шланга от штуцера топливного модуля Kia Rio II

7. Отожмите отверткой фиксатор и отсоедините от топливного модуля держатель топливных трубок.

Отжимание фиксатора держателя топливных трубок на топливном модуле Kia Rio II

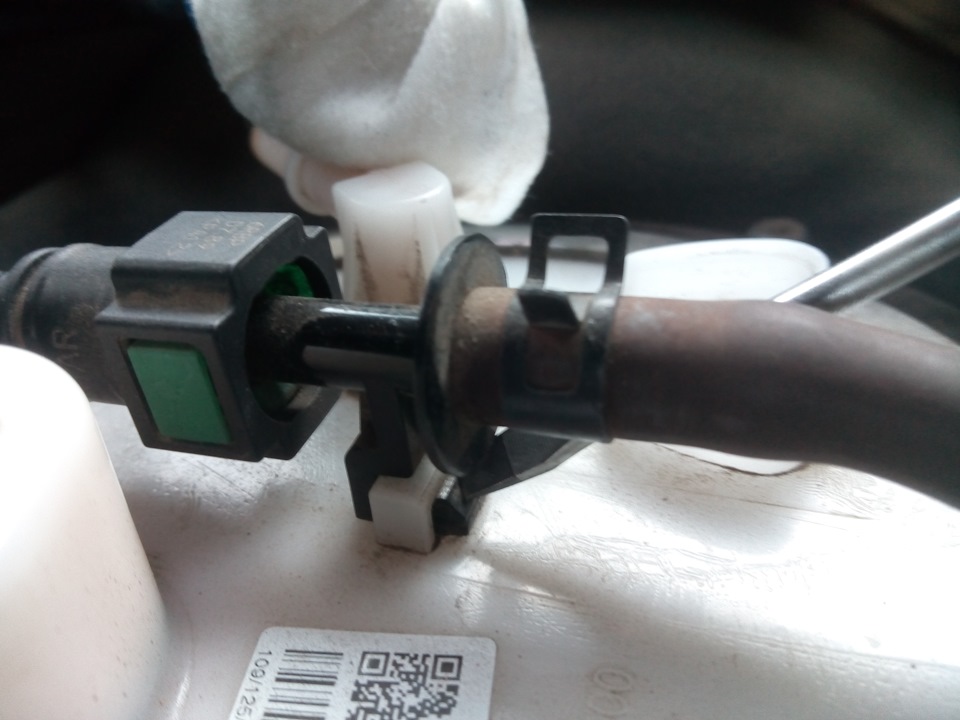

8. Сожмите фиксатор и снимите со штуцера держателя наконечник топливного шланга.

Снятие со штуцера держателя наконечника топливного шланга Kia Rio II

Полезный совет:

Для предотвращения заливания салона бензином и попадания грязи с мусором в патрубки, можно окутать все трубки сухими одноразовыми платками и изолентой.

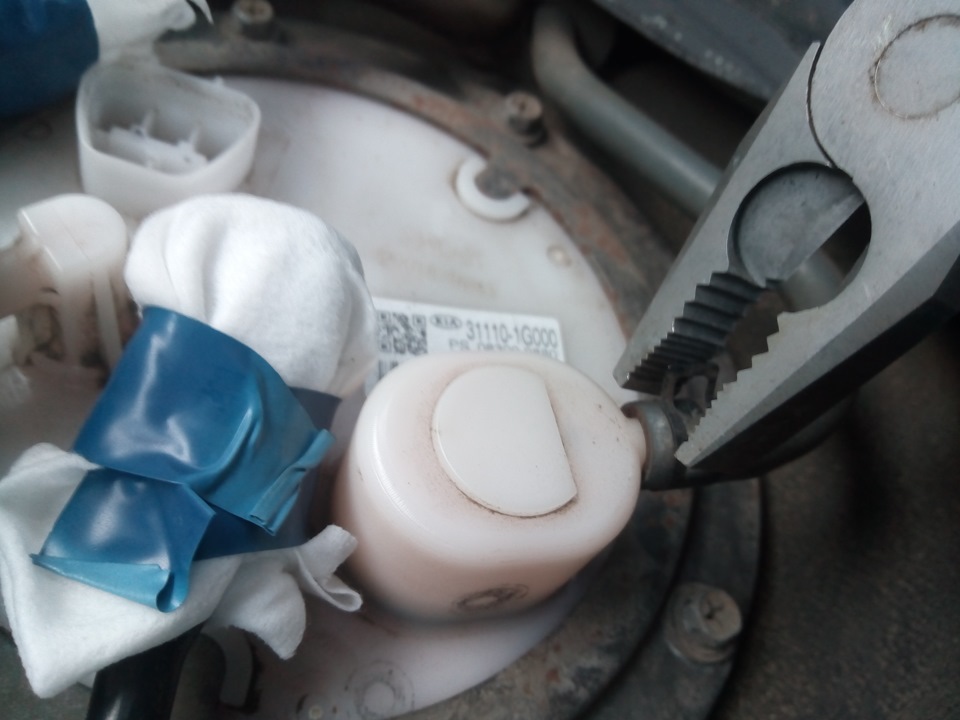

9. Сожмите свободные концы хомута, сдвиньте хомут по шлангу вентиляции топливного бака и снимите шланг со штуцера топливного модуля.

Снятие шланга вентиляции со штуцера топливного модуля Kia Rio II

10. Головкой «на 8» выверните восемь болтов, которыми крепится топливный насос к топливному баку.

Болты крепления топливного насоса к топливному баку Kia Rio II

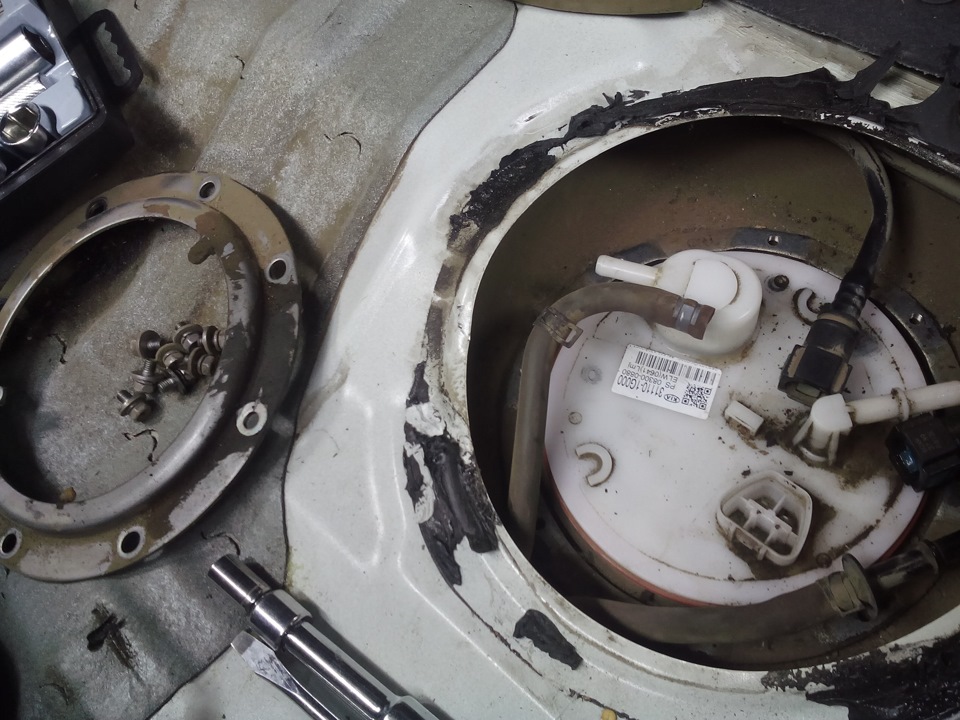

11.  Снимите кольцо, фиксирующее топливный насос в отверстии.

Снятое фиксирующее кольцо топливного насоса Kia Rio II

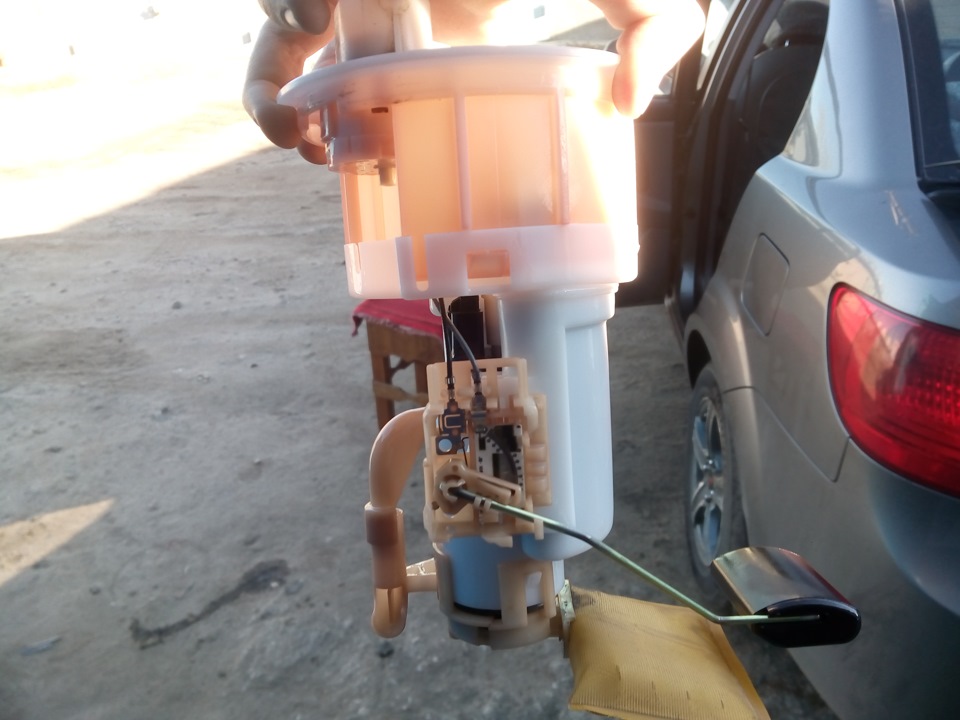

12. Аккуратно достаньте топливный модуль из топливного бака.

Вынутый топливный модуль из топливного бака Kia Rio

Примечание:

Доставая топливный модуль из отверстия топливного бака, надо внимательно следить, чтобы не погнулся поводок поплавка датчика указателя уровня топлива. В случае деформации поводка, указатель будет показывать неверные данные.

13. Установите снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: carpedia.club
