Замена шарниров равных угловых скоростей Toyota Corolla

Вам потребуются: съемник для снятия стопорных колец или круглогубцы с тонкими губками, отогнутыми под углом 90°, пассатижи с тонкими губками, бокорезы или ножовка по металлу для снятия хомутов крепления чехлов, бородок, молоток, отвертка с плоским лезвием.

1. Снимите привод переднего колеса в сборе (см. «Снятие и установка приводов передних колес»).

2. Срежьте хомуты бокорезами.

ПРИМЕЧАНИЕ

Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

3. Сдвиньте защитный чехол с корпуса шарнира, удалите из него часть смазки и пометьте положение шарнира относительно его корпуса.

4. Отсоедините от привода корпус внутреннего шарнира.

5. Разожмите съемником стопорное кольцо ступицы шарнира и снимите кольцо, выведя его из проточки вала.

6. Сдвиньте по шлицам вала ступицу с роликами.

7. Снимите со шлицев вала ступицу с роликами...

8. ... и снимите с вала защитный чехол.

ПРИМЕЧАНИЕ

При установке шарнира замените защитный чехол новым. Обычно чехол входит в комплект нового шарнира.

9. Промойте все металлические детали керосином до полного удаления старой смазки.

ПОЛЕЗНЫЕ СОВЕТЫ

Для того чтобы при сборке не повредить чехол шарнира, оберните шлицевую часть вала изоляционной лентой. Для облегчения установки чехла на вал смажьте вал тонким слоем смазки, предназначенной для заполнения шарнира.

10. Напрессуйте на шлицы вала ступицу шарнира в сборе с роликами (в качестве оправки можно использовать подходящую головку из набора инструмента), совместив нанесенные при разборке метки.

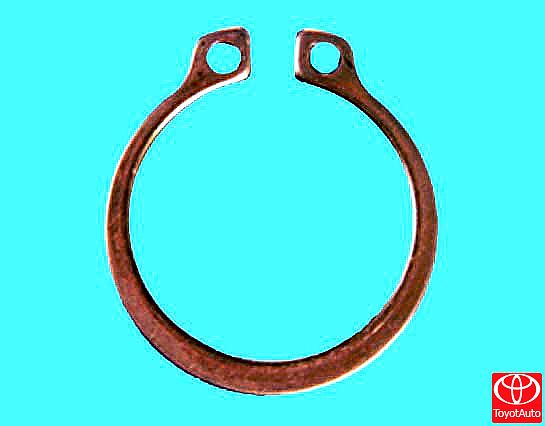

11. Установите стопорное кольцо. Проследите, чтобы кольцо полностью вошло в проточку вала.

12. Перед сборкой заполните полость корпуса и чехол внутреннего шарнира смазкой.

ПРИМЕЧАНИЕ

При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.
