Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
1 - 3 часа
Автосервисы рядом
Инструменты:
Отвертка плоская средняя 1 шт.
Свечной ключ 14 мм 1 шт.
Торцевая головка 10 мм 1 шт.
Торцевая головка 8 мм 1 шт.
Динамометрический ключ 1 шт.
Ключ трещоточный 1 шт.
Круглый щуп для проверки зазора свечей 1 шт.
Детали и расходники:
Ветошь 1 шт.
Свечи зажигания Nissan 22401-JA01B 1 шт.
Тканевые перчатки 1 шт.

Примечание:

Для проведения работы понадобится специальный свечной ключ на 14 мм.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

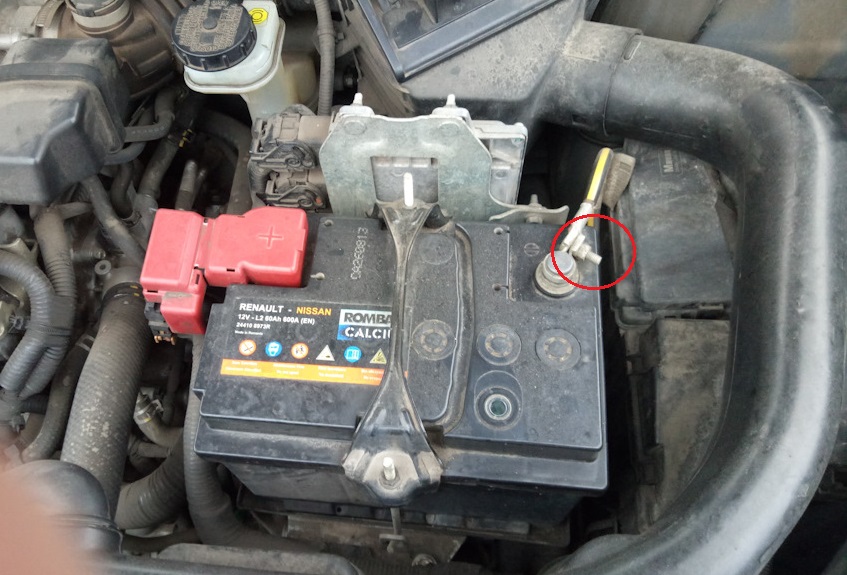

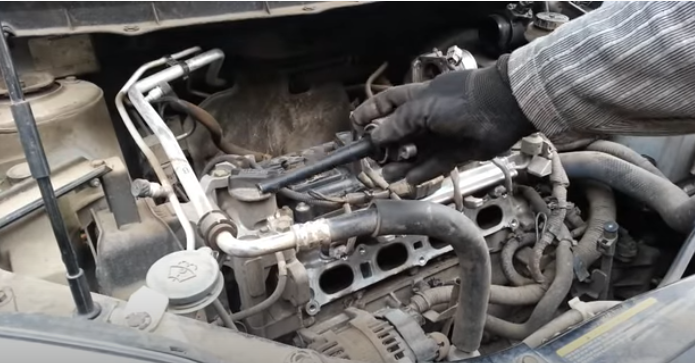

Перед тем, как поменять свечи на Ниссан Х-Трейл, торцевой головкой на 10 мм отверните провод от «отрицательной» клеммы аккумулятора.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Когда менять свечи на Ниссан Х-Трейл

Согласно регламенту технического обслуживания, свечи зажигания рекомендовано заменять через каждые 15 тыс. км. пробега. Иридиевые — 1 раз в 30 тыс. км. При использовании для заправки низкокачественного бензина, содержащего большое количество присадок, срок службы свечей зажигания существенно сокращается.

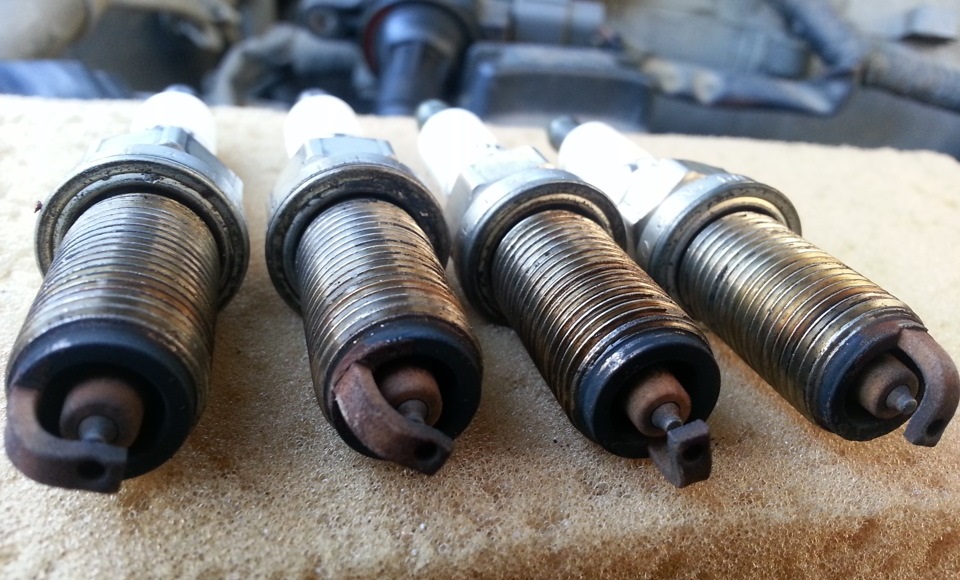

Признаками износа и нагара являются трудности с запуском двигателя, падение его мощности и увеличение расхода топлива. При визуальном осмотре видны осадки сажи, масляный нагар, изменение цвета изолятора, деформация электродов от перегрева.

Перебои в работе системы зажигания в большинстве случаев связаны с неисправностью одной или нескольких свечей.

Где установлены свечи зажигания Ниссан Х-Трейл

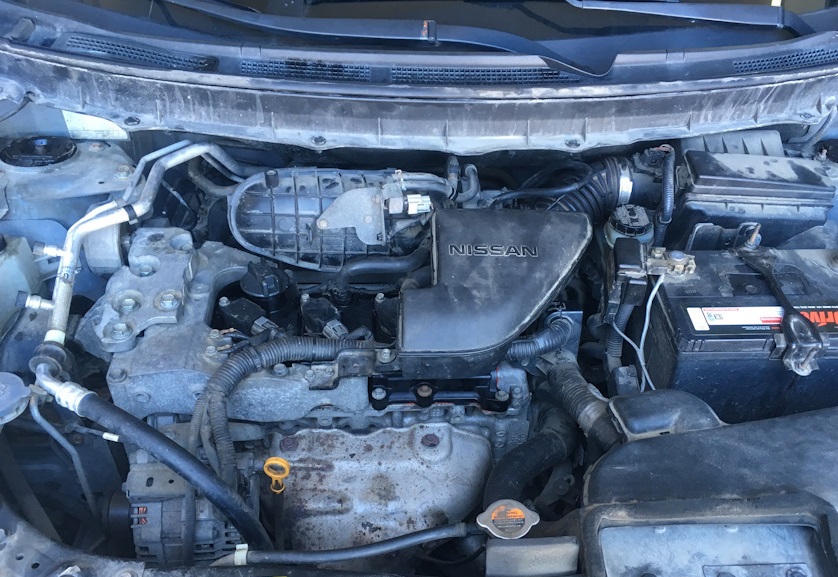

Свечи установлены сверху на головке блока цилиндров, под катушками зажигания. Для получения доступа, на автомобиле с двигателем MR20DE сначала нужно будет снять впускной коллектор, а на двигателе QR25DE декоративную накладку и резонатор воздуховода.

Замена свечей зажигания на Ниссан Х-Трейл с двигателем MR20DE

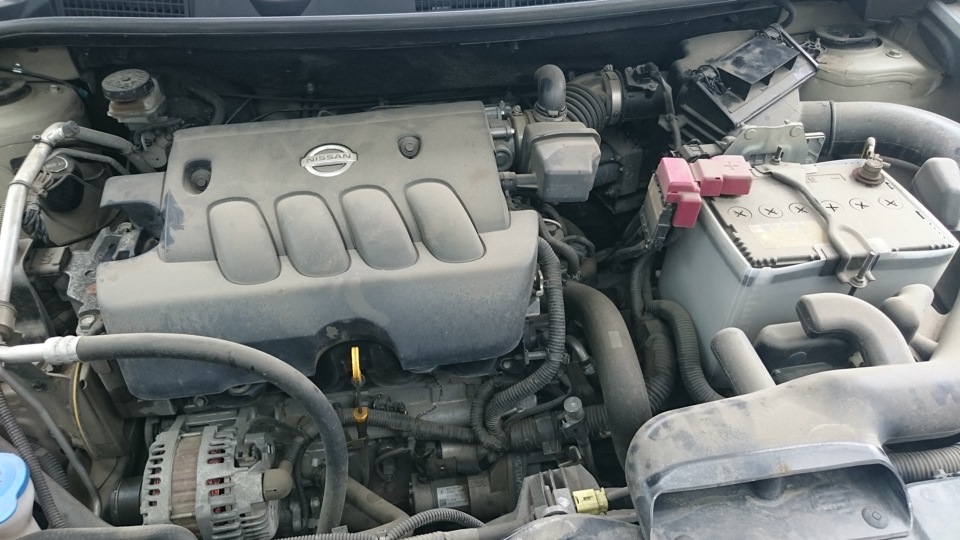

1. Установите автомобиль на ровную поверхность и поднимите крышку капота.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

2. Торцевой головкой на 10 мм выверните 2 болта крепления декоративной накладки двигателя.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

3. Выведите спереди из держателей и снимите накладку.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

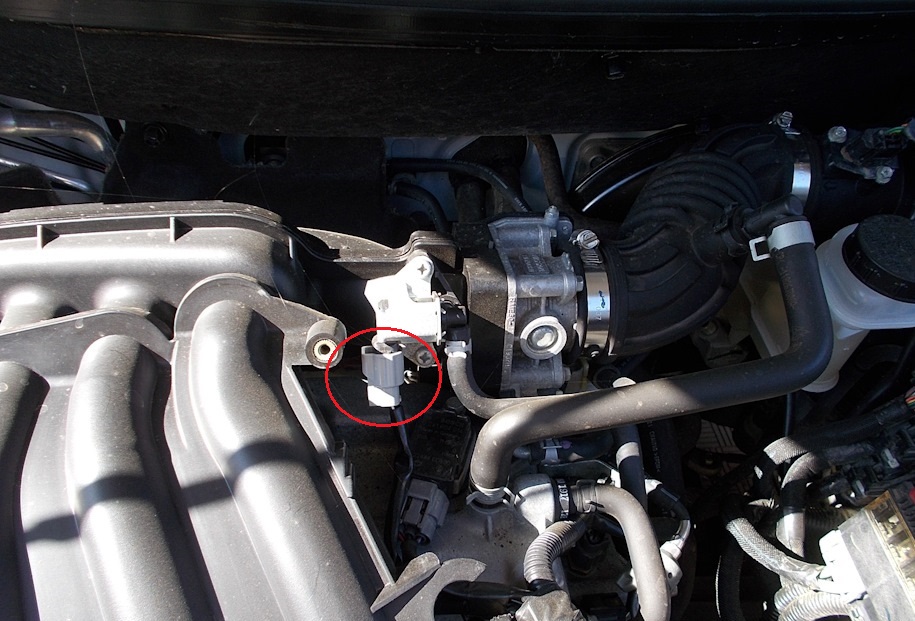

4. Нажмите на фиксатор и отсоедините от клапана адсорбера колодку проводов.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

5. Сожмите пассатижами крепежный хомут и сдвиньте его по шлангу.

Замена клапана продувки адсорбера Ниссан Х-Трейл

6. Отсоедините от клапана шланг.

Замена клапана продувки адсорбера Ниссан Х-Трейл

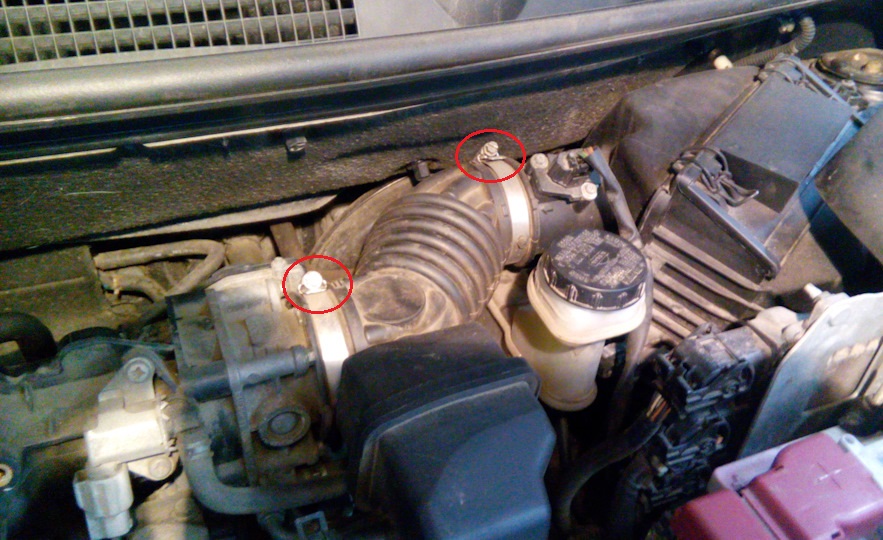

7. Торцевой головкой на 8 мм открутите 2 болта крепления воздухоподводящего рукава.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

8. Сдвиньте пассатижами хомут крепления. Снимите шланг вентиляции картера со штуцера воздухоподводящего рукава.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

9. Снимите воздухоподводящий рукав и уберите его в сторону.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

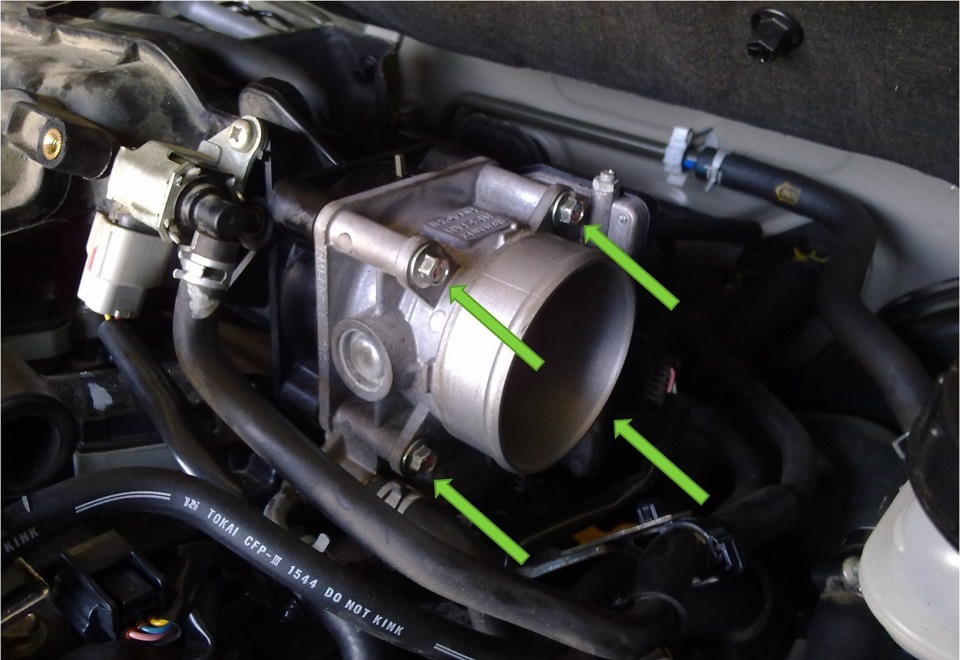

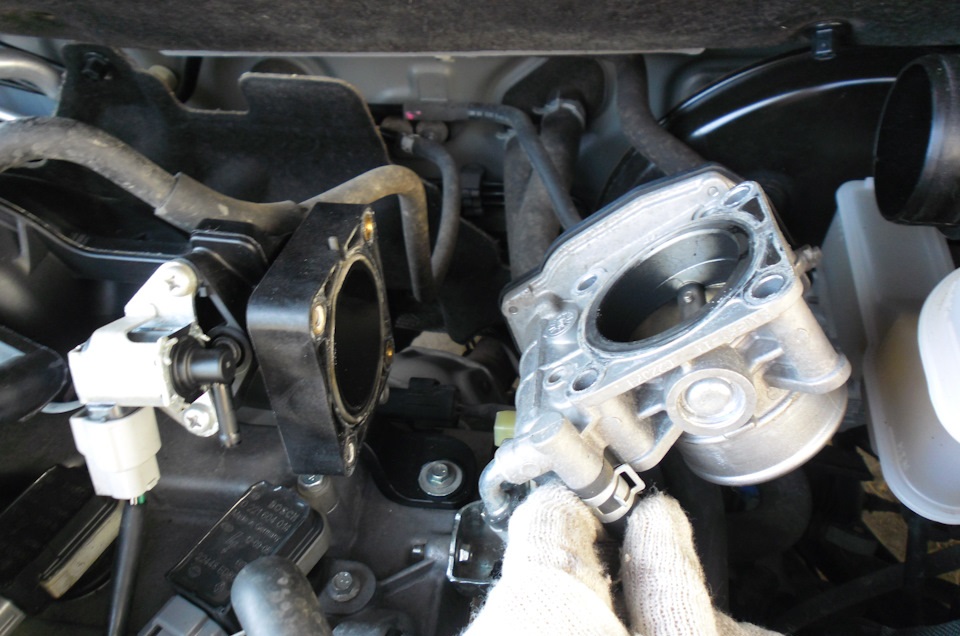

10. Торцевой головкой на 8 мм выверните 4 болта крепления дроссельного узла к коллектору.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

11. Отведите его в сторону.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

12. Ослабьте хомут шланга вакуумного усилителя тормозов и отсоедините от впускного коллектора.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

13. Таким самым способом отсоедините шланг системы вентиляции картера от штуцера на головке блока цилиндров.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

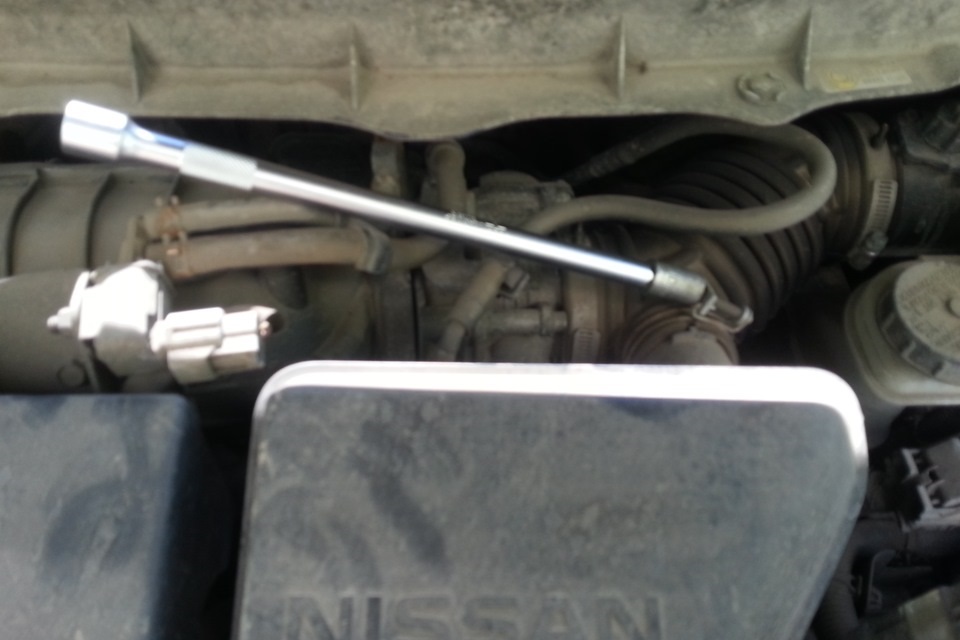

14. Торцевой головкой на 10 мм с удлинителем выверните 5 передних болтов крепления фланца впускного коллектора к головке блока цилиндров.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

15. Также выверните болт заднего крепления ресивера впускного коллектора.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

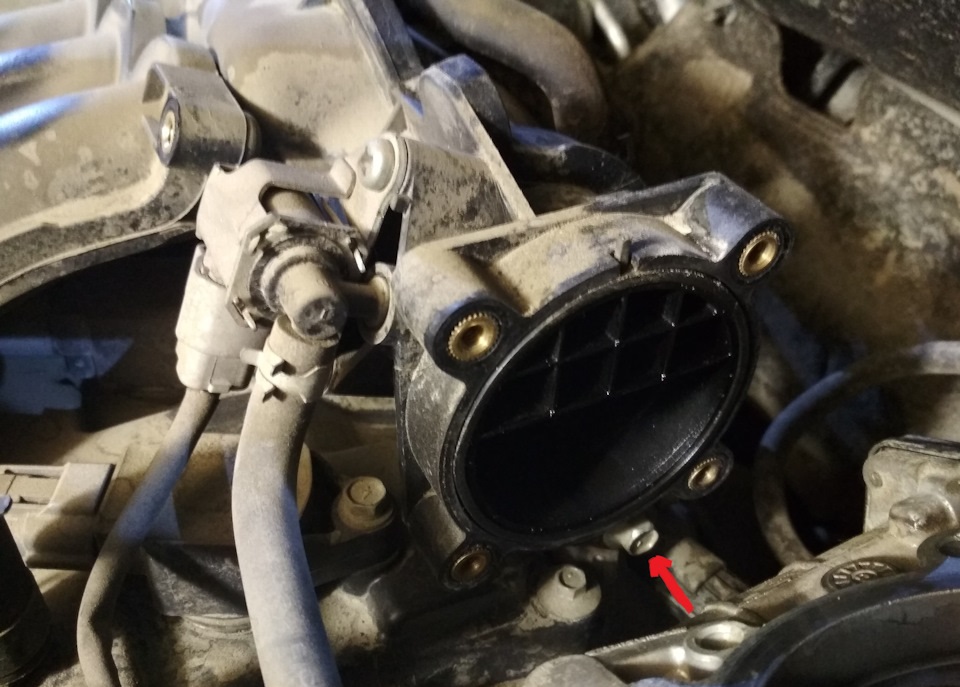

16. Выверните болт заднего крепления впускного коллектора к головке блока цилиндров под дроссельным узлом.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

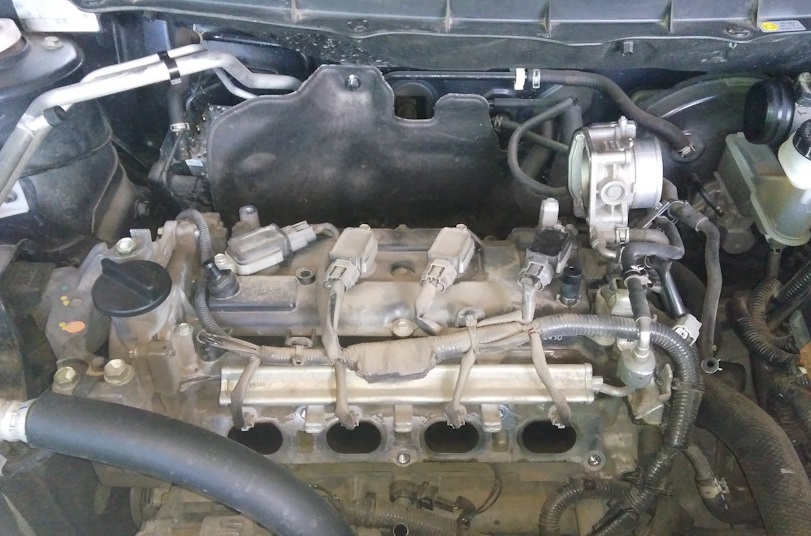

17. Снимите впускной коллектор.

Снятие впускного коллектора Ниссан Х-Трейл 2007 - 2014

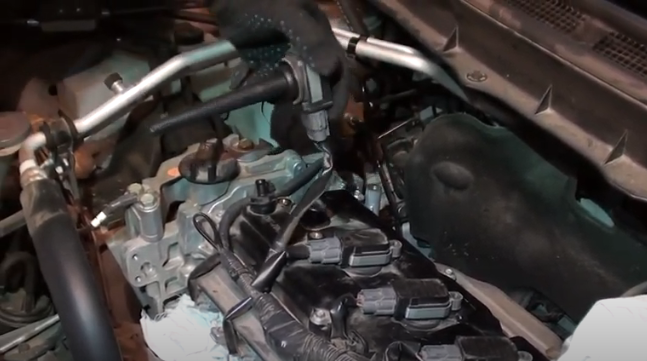

18. Для избежания попадания грязи и пыли в цилиндры двигателя, тщательно очистите ветошью верхнюю часть двигателя.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

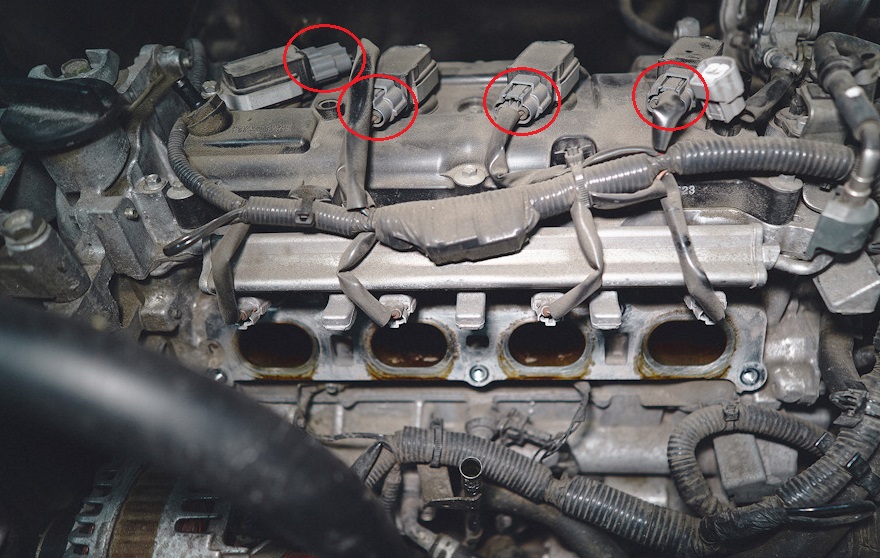

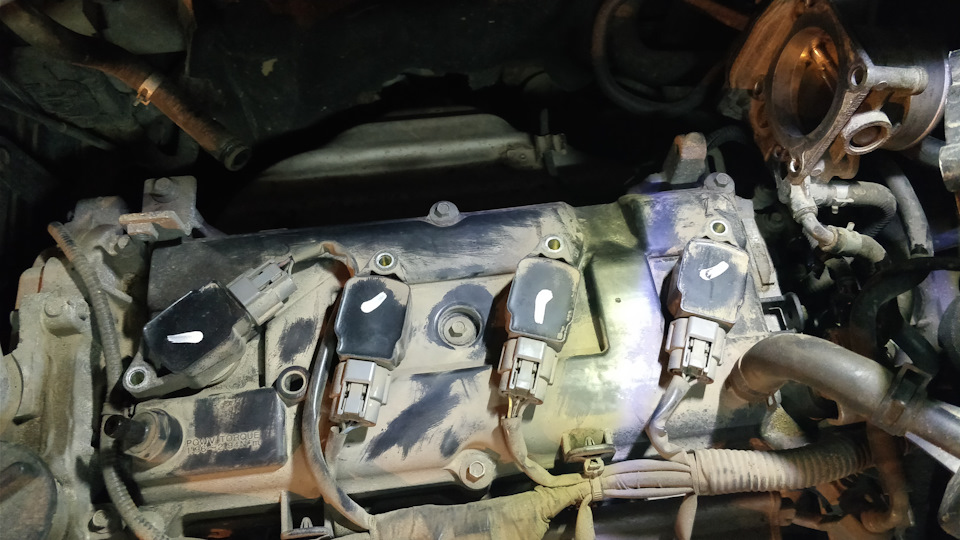

19. Перед тем, как заменить свечу зажигания на Ниссан Х-Трейл, сначала нужно будет снять катушку зажигания. Для этого, нажмите на фиксатор и отсоедините колодку проводов.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

20. Торцевым ключом на 10 мм выверните болт крепления.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

21. Снимите катушку со свечи зажигания на Ниссан Х-Трейл.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

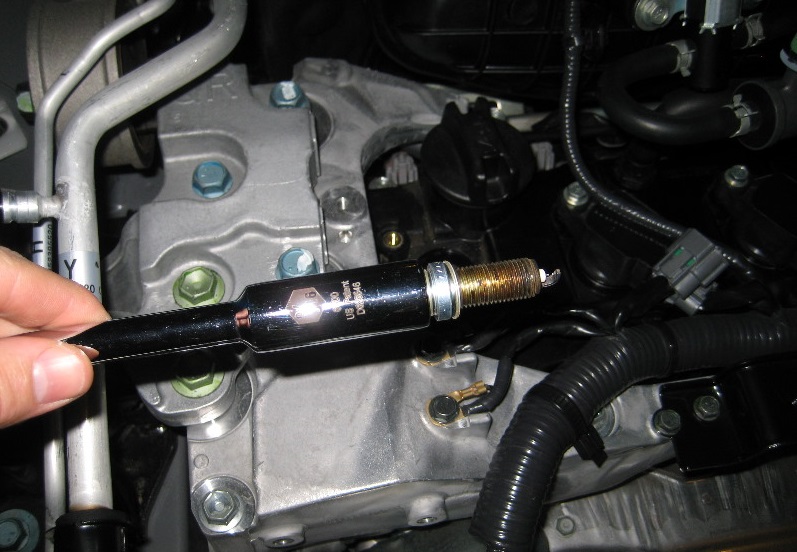

22. Свечным ключом на 14 мм выверните свечу.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

23. Извлеките свечу зажигания на Ниссан Х-Трейл из свечного колодца.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

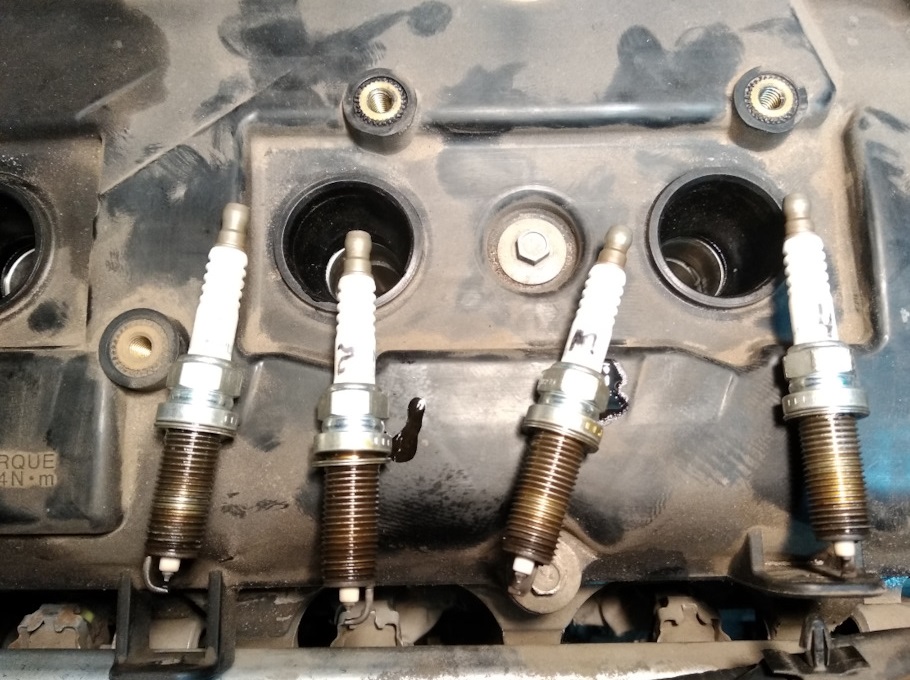

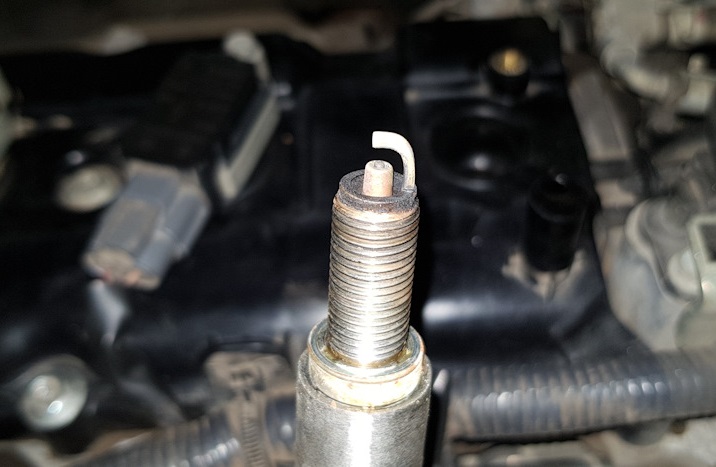

24. Оцените ее состояние по внешнему виду.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

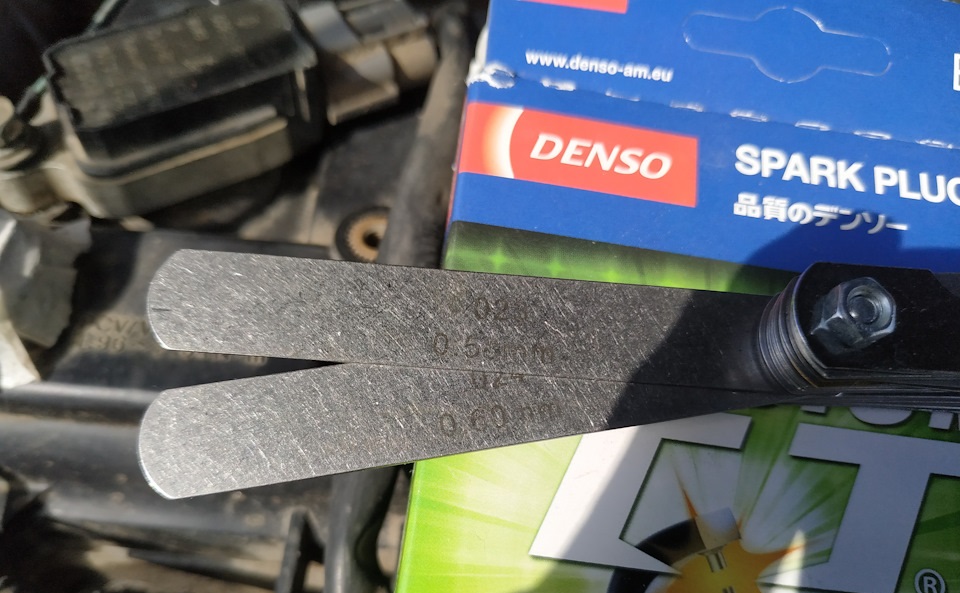

25. Если она выглядит исправной, круглым щупом проверьте зазор между электродами свечи. Он должен составлять не более 1,1 мм.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Обслуживание и замена свечей зажигания Nissan Note 2004 - 2012

26. Если зазор отличается от указанного значения, отрегулируйте его, подгибая боковой электрод.

Примечание:

Регулируйте зазор только подгибанием бокового электрода. Любой изгиб центрального электрода приведет к поломке изолятора свечи.

27. Аналогично снимите и осмотрите остальные свечи зажигания.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

28. При неисправности, замените свечи зажигания Ниссан Х-Трейл на рабочие.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Примечание:

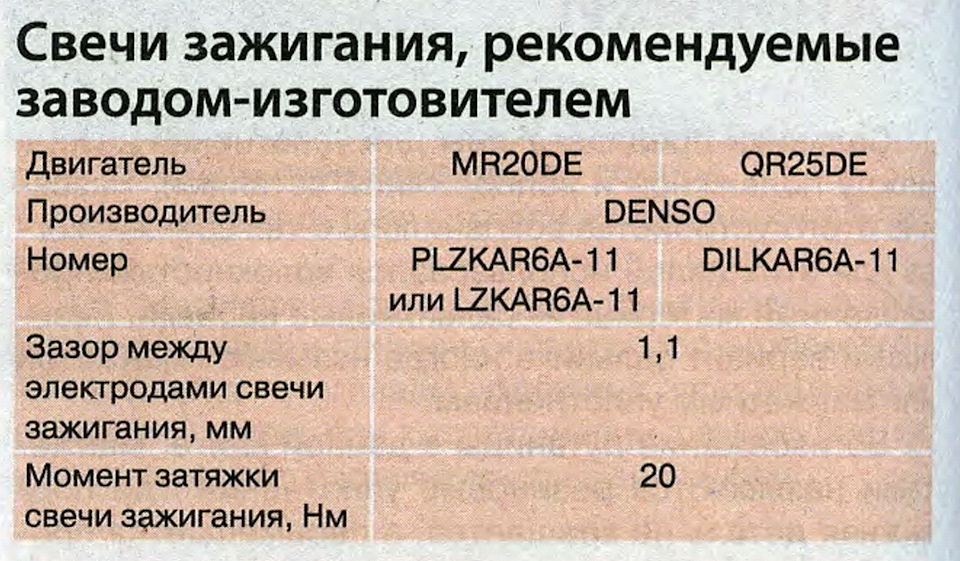

Устанавливайте свечи с характеристиками из числа рекомендованных заводом-изготовителем.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

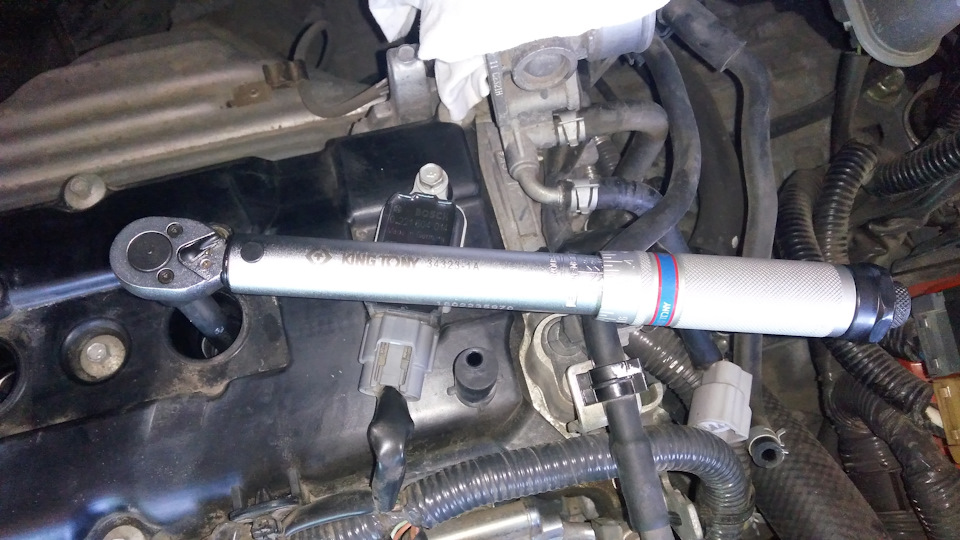

29. Установите свечи зажигания в свечные колодцы. Вверните их сначала рукой (ключом без воротка), а за тем затяните ключом. Момент затяжки свечей Ниссан Х-Трейл 20 Н•м.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

30. Установите катушки зажигания в порядке, обратном снятию. Момент затяжки болтов крепления 7 Н•м.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

31. Установите впускной коллектор и все детали в порядке, обратном снятию. Болты крепления затягивайте в последовательности от центра в стороны. Момент затяжки 27 Н•м. Болты крепления ресивера затяните моментом 19 Н•м.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Замена свечей зажигания на Ниссан Х-Трейл с двигателем QR25DE

1. Установите автомобиль на ровную поверхность и поднимите крышку капота.

Снятие декоративной крышки двигателя Ниссан Х-Трейл

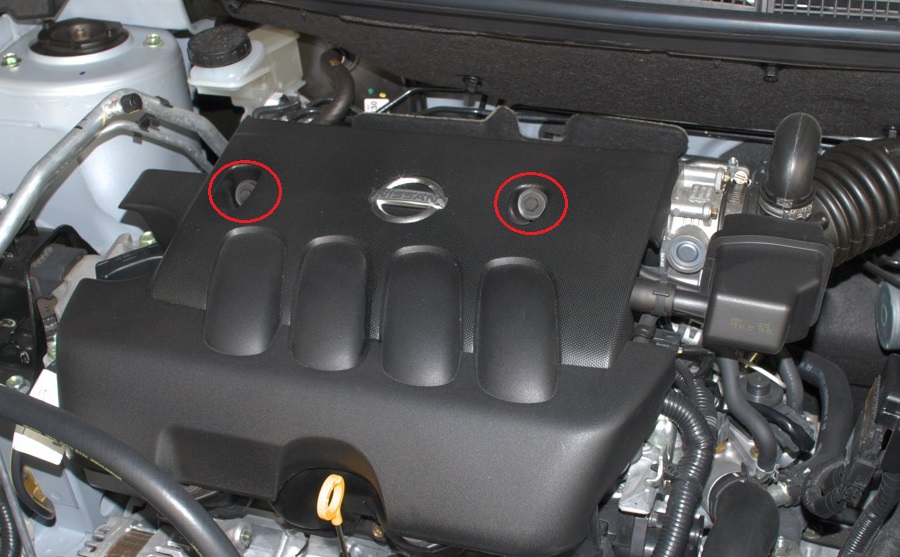

2. Торцевой головкой на 10 мм выверните 3 крепежных болта крышки двигателя.

Снятие декоративной крышки двигателя Ниссан Х-Трейл

3. Снимите крышку.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

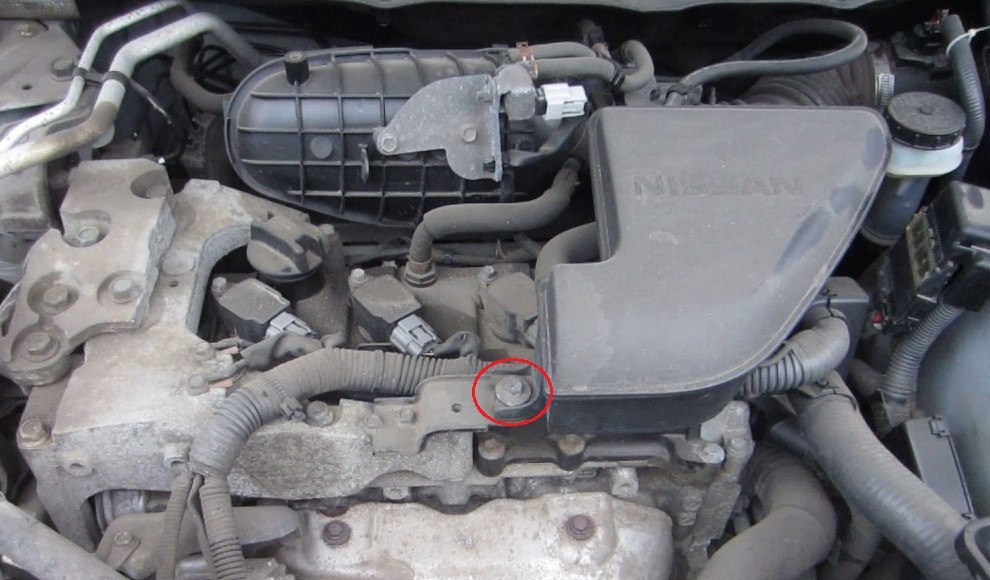

4. Торцевым ключом на 10 мм выверните болт крепления.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

5. Тем же ключом ослабьте хомут и уберите воздухозаборник в сторону.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

6. Тщательно очистите верхнюю часть двигателя. Это поможет предотвратить попадание мусора в головку блока цилиндров.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

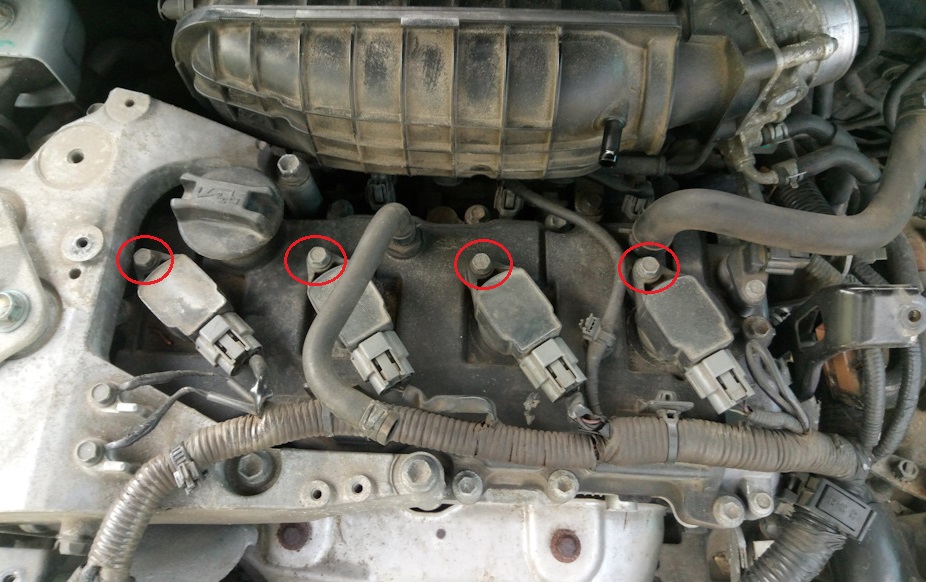

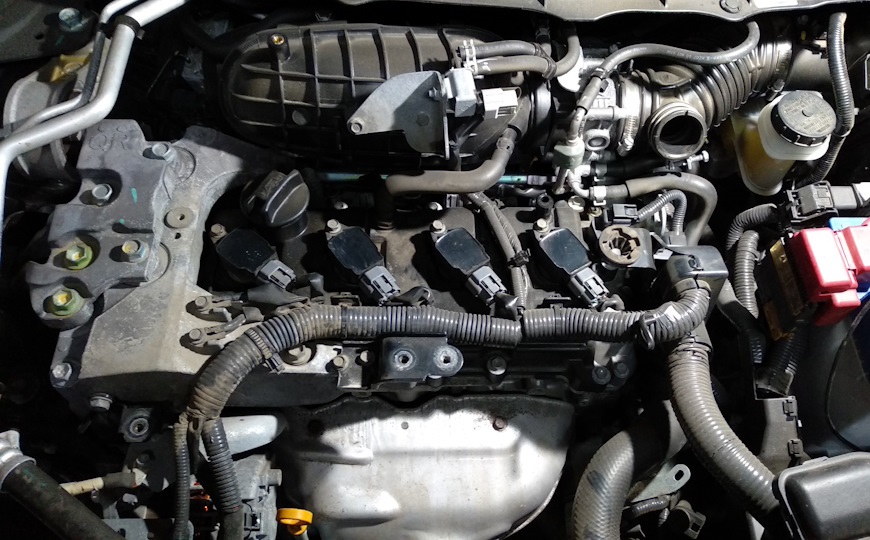

7. Нажмите на фиксатор и отсоедините колодку проводов от катушки зажигания.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

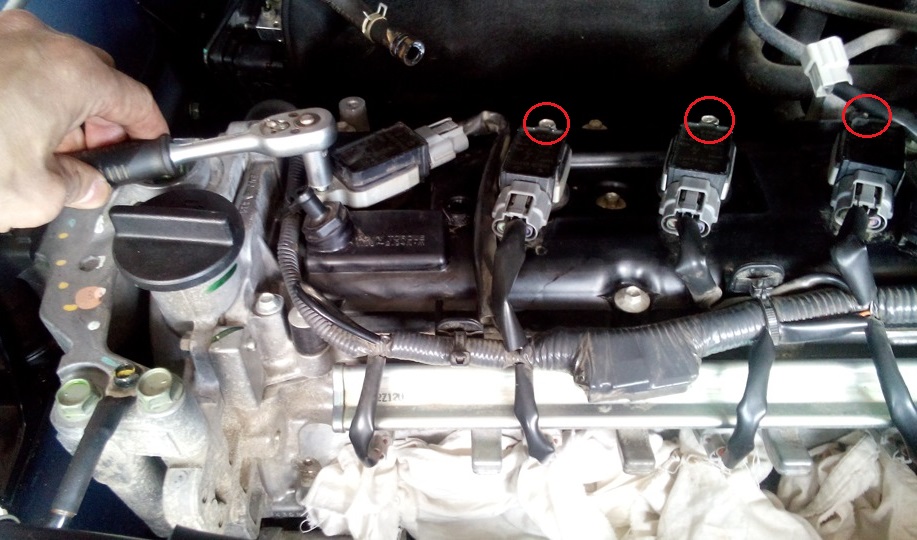

8. Торцевым ключом на 10 мм выверните болт крепления.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

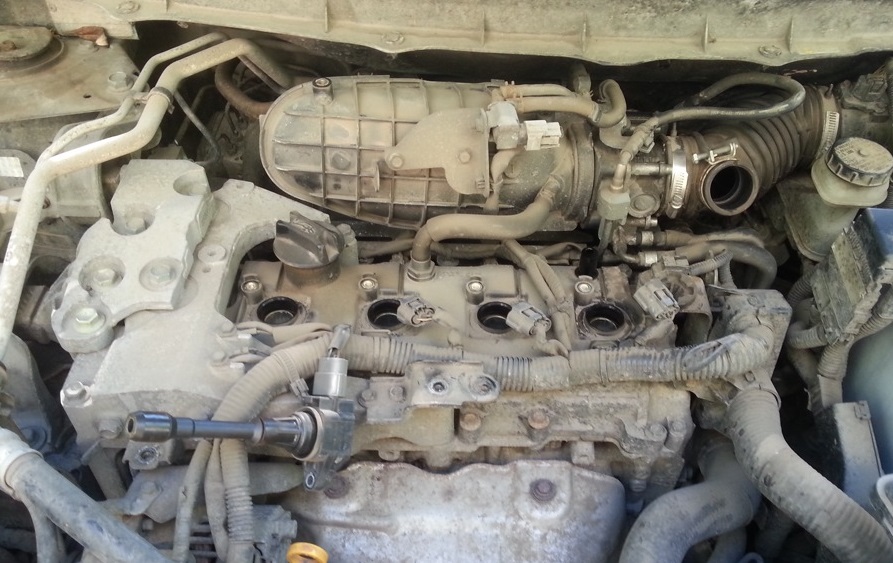

9. Вытяните катушку зажигания.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

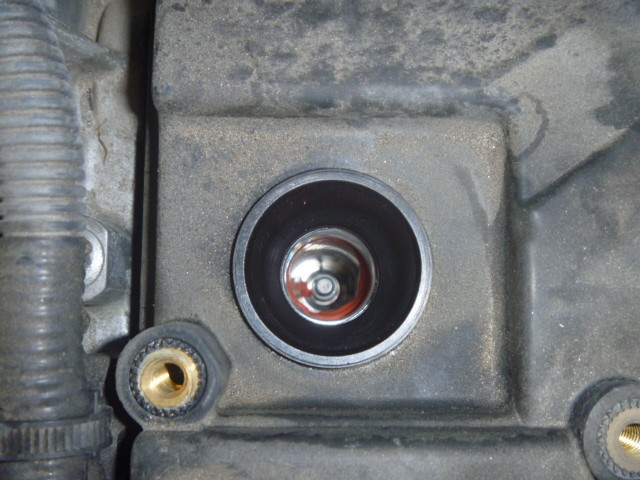

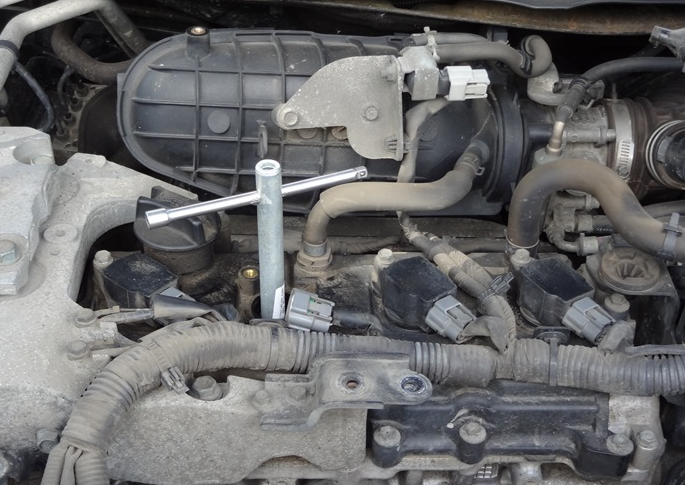

10. Свечным ключом на 14 мм выверните свечу.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

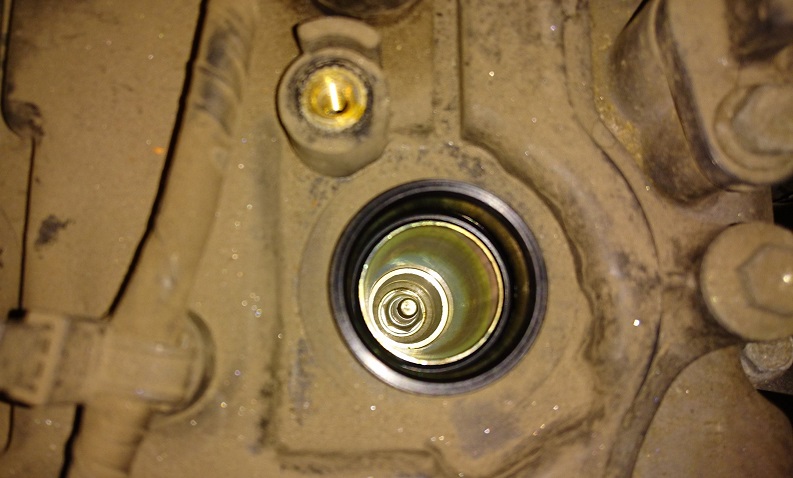

11. Извлеките свечу зажигания на Ниссан Х-Трейл из свечного колодца.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

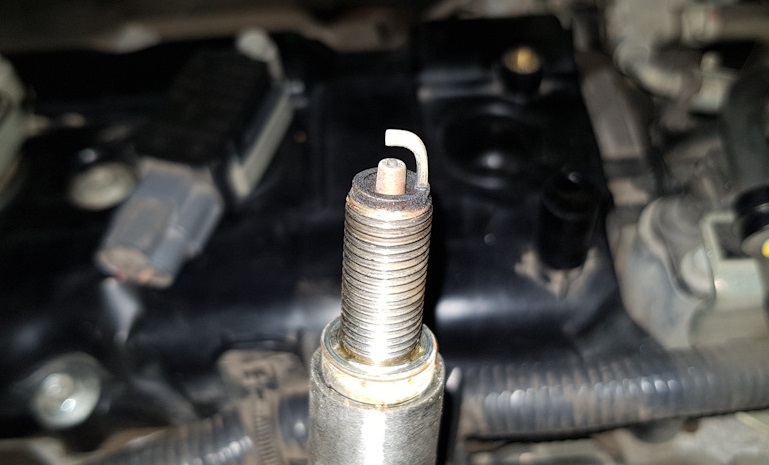

12. Оцените ее состояние по внешнему виду.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

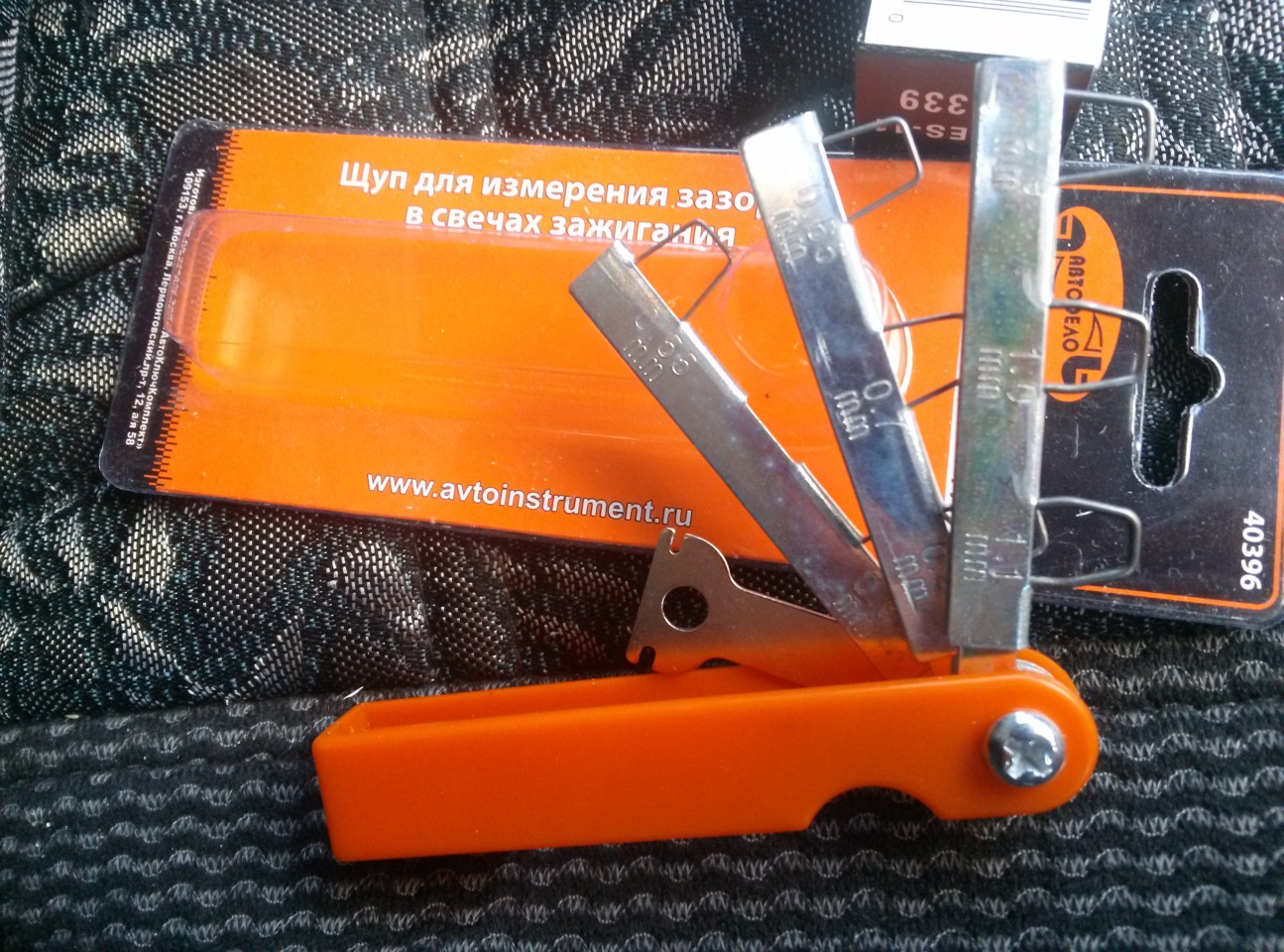

13. Если свеча выглядит исправной, специальным щупом проверьте зазор свечи Ниссан Х-Трейл между электродами. Он должен составлять не более 1,1 мм.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

14. Если зазор отличается от указанного значения, отрегулируйте его, подгибая боковой электрод.

15. Аналогично снимите и осмотрите остальные свечи зажигания.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

16. При необходимости, замените свечи зажигания Ниссан Х-Трейл на рабочие.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Примечание:

При проведении замены, устанавливайте свечи с характеристиками из числа рекомендованных заводом-изготовителем.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

17. Установите свечи зажигания в свечные колодцы. Вверните их в головку блока цилиндров сначала рукой (ключом без воротка), а за тем затяните ключом. Момент затяжки — 20 Н•м.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

18. Установите катушки зажигания в порядке, обратном снятию. Момент затяжки их болтов крепления 7 Н•м.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

19. Установите обратно на двигатель декоративную накладку и резонатор воздуховода.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Примечание:

Видео о том, как поменять свечи на Ниссан Х-Трейл с двигателем QR25DE

Какие свечи стоят на Ниссан Х-Трейл

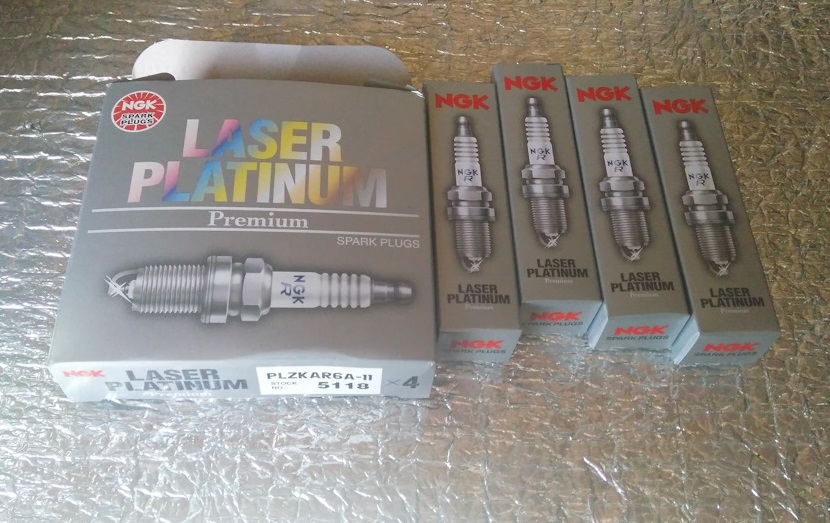

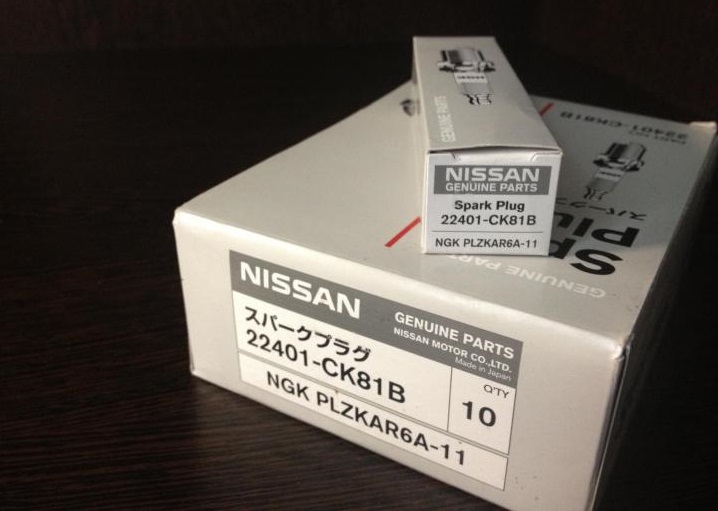

Оригинальные свечи зажигания Nissan для двигателей QR25DE, MR20DE маркируются обозначением NGK PLZKAR6A-11 (каталожный номер 22401-CK81B).

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Также с номерами 22401EW61C; 22401JA01B; 22401CK81B.

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Для различных двигателей пригодны аналоги:

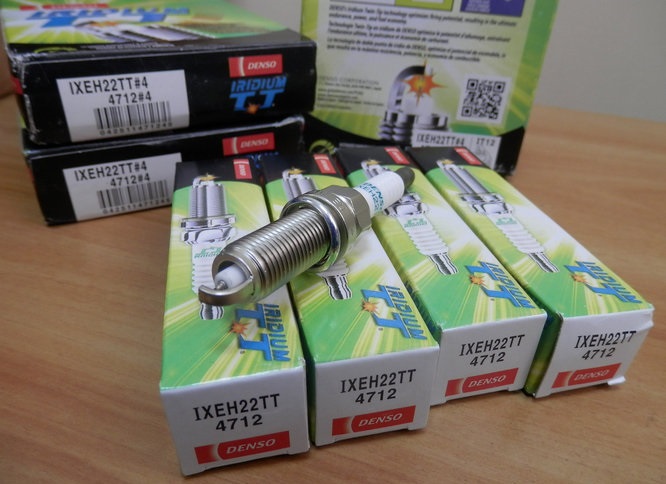

  • Denso (артикулы IXEH22TT; FXE20HR11);

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

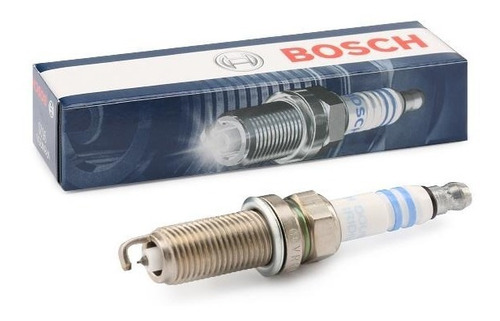

  • Bosch (каталожный номер 0242129514);

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

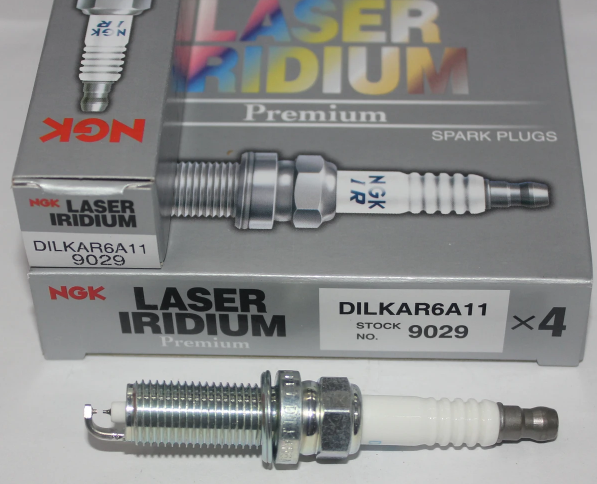

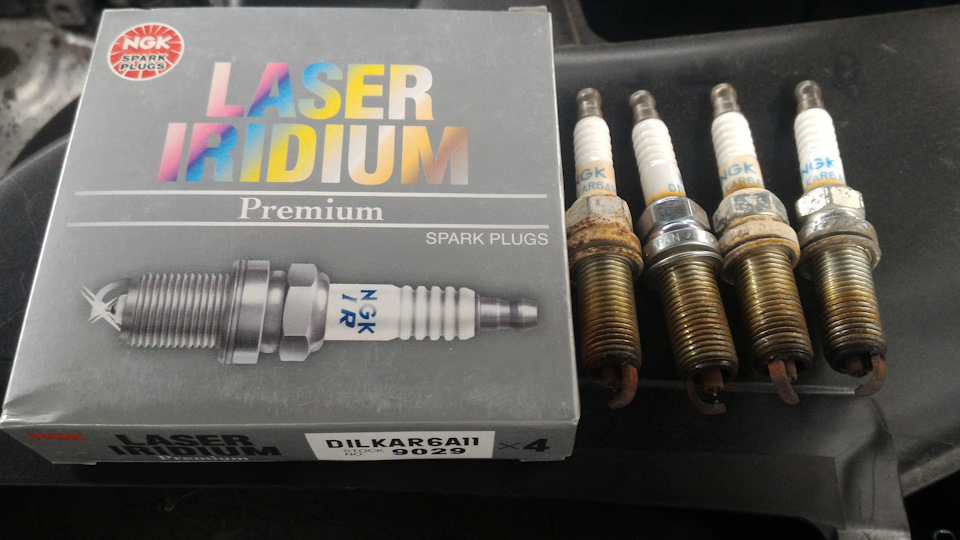

  • NGK (под номером 9029).

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014

Полезный совет:

По вопросам взаимозаменяемости лучше проконсультироваться у опытных автомехаников.

Рекомендации из мануала по ремонту Ниссан Х-Трейл Т31

Замена свечей зажигания Ниссан Х-Трейл 2007 - 2014
