Замена тяг привода управления коробкой передач Nissan Primera 2001-2007

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый - 10 мм
  • Отвертка плоская большая
  • Плоскогубцы

Примечания:

Если передачи стали включаться неточно, увеличился свободный ход рычага переключения передач и рычаг вибрирует во время движения, возможно, износились втулки оси рычага или его привода. Рычаг переключения передач должен свободно, без заеданий проворачиваться в шаровом шарнире. Замените втулки тяг и рычага.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Провод от клеммы «минус» аккумуляторной батареи Nissan Primera

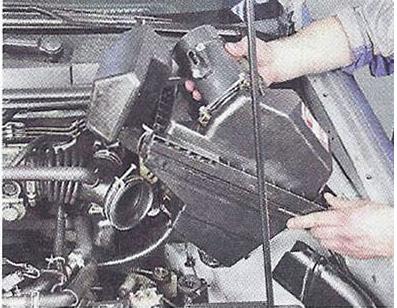

2. Снимите воздушный фильтр.

Снимаем воздушный фильтр Nissan Primera

3. Снимите воздухоподводящий рукав.

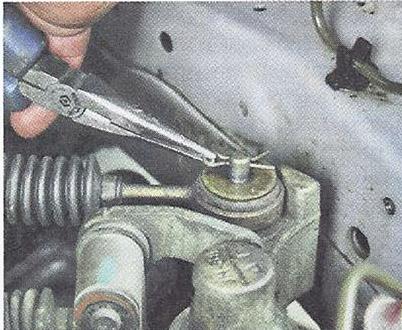

4. Извлеките пружинный фиксатор.

Извлекаем пружинный фиксатор Nissan Primera

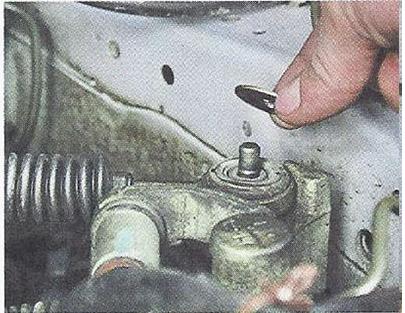

5. Снимите шайбу.

Снимаем шайбу Nissan Primera

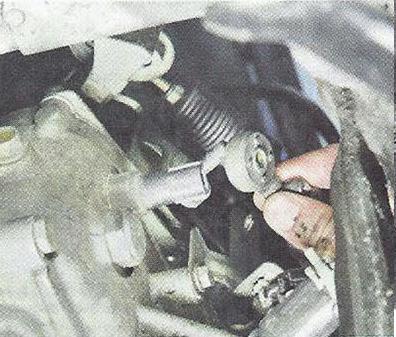

6. Отсоедините тягу переключения передач.

Отсоединяем тягу переключения передач Nissan Primera

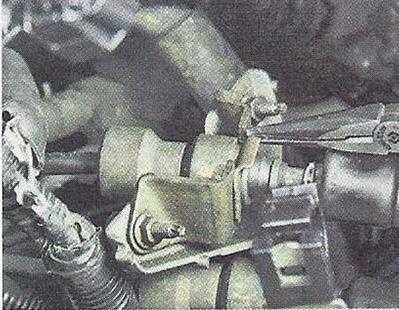

7. Извлеките фиксирующую скобу и выведите тягу переключения передач из кронштейна коробки передач.

Извлекаем фиксирующую скобу Nissan Primera

8. Отсоедините тягу выбора передач.

Отсоединяем тягу выбора передач Nissan Primera

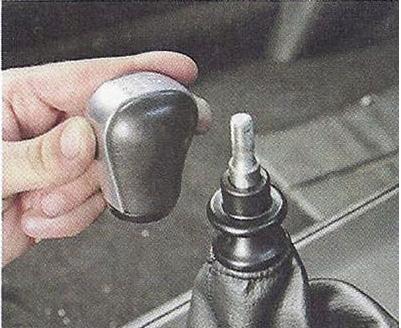

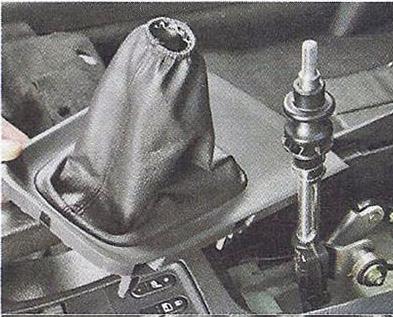

9. Разберите рычаг переключения передач.

Разбераем рычаг переключения передач Nissan Primera

Разбераем рычаг переключения передач Nissan Primera

10. Снимите верхнюю панель облицовки тоннеля пола. Более подробно здесь.

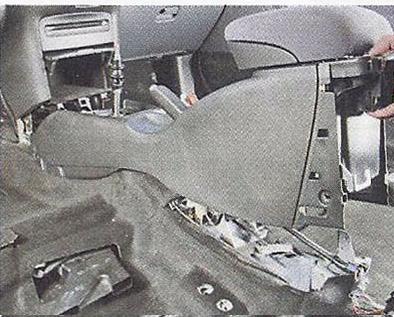

11. Снимите центральную консоль с подлокотником. Более подробно здесь.

Снимаем центральную консоль с подлокотником Nissan Primera

12. Отверните гайку крепления тягу переключения передач.

Отворачиваем гайку крепления тягу переключения передач Nissan Primera

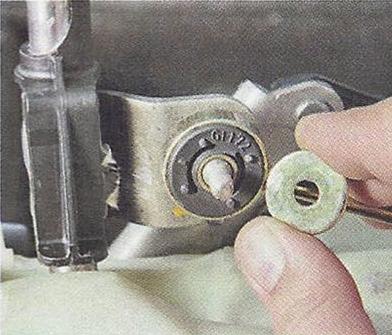

13. Снимите шайбу.

Снимаем шайбу Nissan Primera

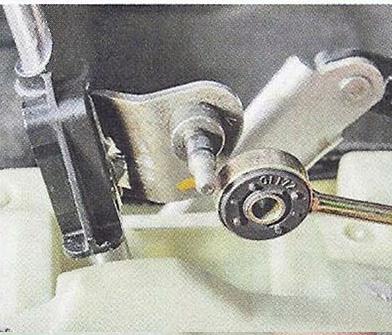

14. Снимите тягу переключения передач со шпильки механизма переключения передач.

Снимаем тягу переключения передач со шпильки механизма переключения передач Nissan Primera

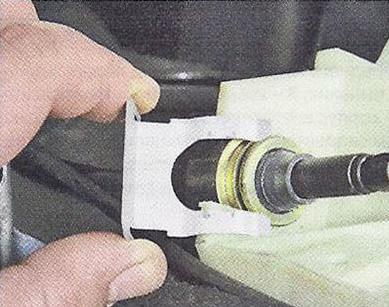

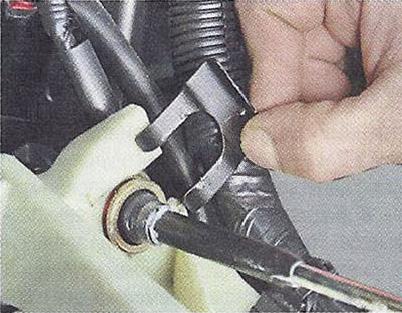

15. Извлеките фиксирующие скобы тяги выбора.

Извлекаем фиксирующие скобы тяги выбора Nissan Primera

16. Извлеките фиксирующие скобы тяги переключения передач.

Извлекаем фиксирующие скобы тяги переключения передач Nissan Primera

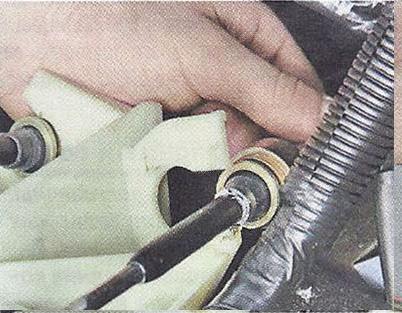

17. Освободите тягу переключения передач.

Освобождаем тягу переключения передач Nissan Primera

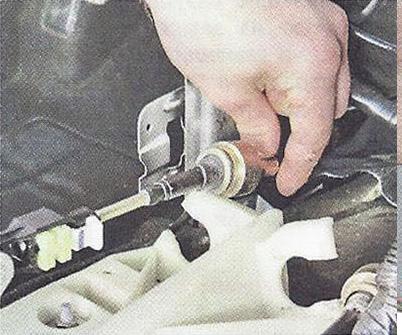

18. Осободите тягу выбора передач из кронштейна.

Освобождаем тягу выбора передач Nissan Primera

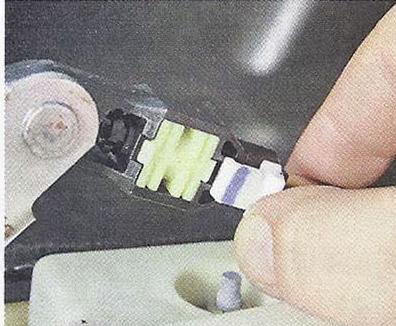

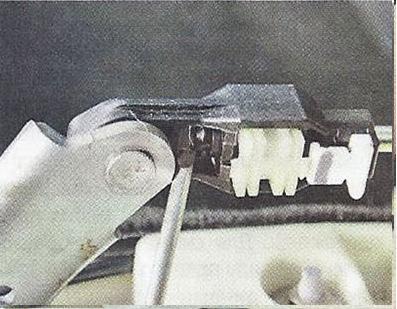

19. Нажмите на фиксатор, сдвиньте его в сторону, в результате чего освободится усик регулировочного стопора.

Нажимаем на фиксатор Nissan Primera

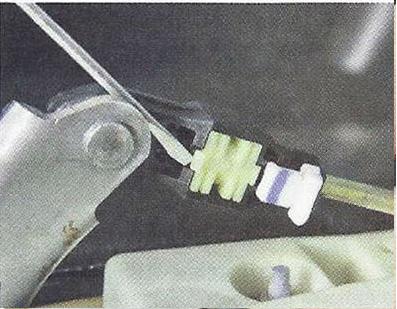

20. Приподнимите регулировочный стопор, освободив наконечник тяги выбора передач.

Приподнимаем регулировочный стопор Nissan Primera

21. Извлеките фиксирующую скобу.

Извлекаем фиксирующую скобу Nissan Primera

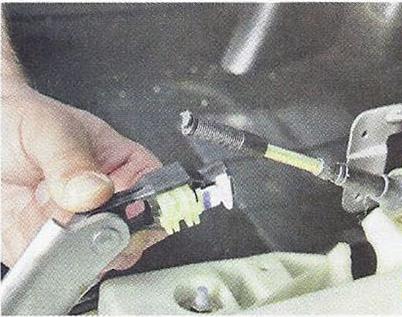

22. Отсоедините тягу выбора передач.

Отсоединяем тягу выбора передач Nissan Primera

23. Выверните два винта крепления уплотнителя тяги к панели щита передка кузова, сдвиньте его вдоль тяги и выньте тягу в салон автомобиля вместе с уплотнителем.

24. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство "Третий Рим".
