Проверка технического состояния деталей передней подвески Nissan Primera 2001-2007

Инструменты:

• Монтажная лопатка

Детали и расходники:

• Шаровые опоры в сборе с рычагами подвески
• Подшипники ступиц
• Верхние опоры
• Сайлентблоки передней подвески
• Рычаг передней подвески в зборе
• Стойка стабилизатора поперечной устойчивости
• Защитный кожух амортизаторной стойки
• Амортизатор

Примечания:

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

Расположение элементов передней подвески на автомобиле:

1 - рулевая тяга;

2 - амортизаторная стойка;

3 - шаровая опора;

4 - рычаг передней подвески;

5 - передний шарнир (сайлентблок) рычага;

6 - продольный рычаг.

Примечания:

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических - повреждении, более подробно здесь. Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) пружин подвески, верхних опор амортизаторных стоек подвески. Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучиваний резины, а также при подрезаний их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

1 - признаки старения резины (растрескивание);

2 - механические повреждения.

На резинометаллических шарнирах не допускаются:

1 - признаки старения, трещины, одностороннее выпучивание резинового массива;

2 - отрыв резинового массива от арматуры. Неисправные детали замените.

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе с рычагами подвески. Более подробно здесь.

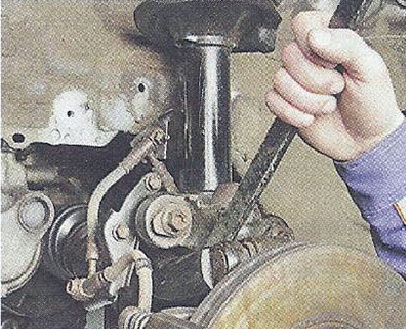

2. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом - подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если ощущается значительный люфт шарового пальца, замените опору в сборе с рычагом подвески.

Примечание:

Шаровая опора передней подвески запрессована в рычаг. Соединение шаровой опоры с рычагом неразборное, поэтому шаровая опора заменяется только в сборе с рычагом передней подвески.

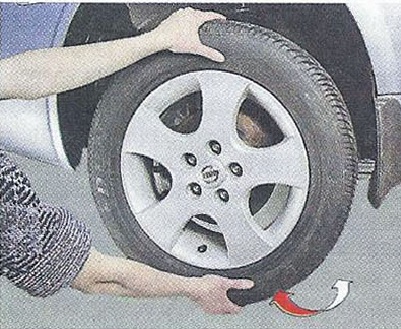

3. При исправных шаровых опорах, покачивая колесо в вертикальной плоскости, проверьте подшипники ступиц на наличие люфтов. Если есть люфты в подшипниках, замените подшипники. Более подробно здесь.

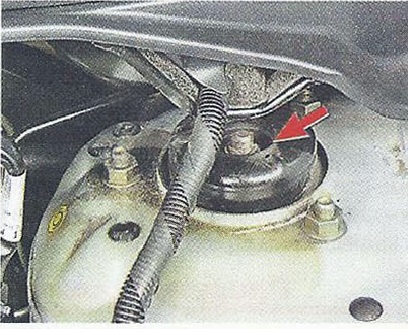

4. Осмотрите верхние опоры. В случае сильной деформации, местного выпучивания и отрыва от арматуры резинового массива опоры замените опору в сборе.

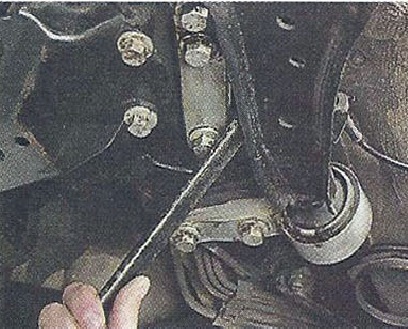

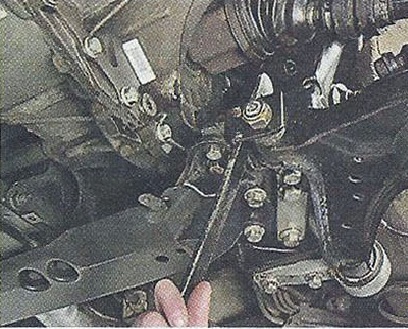

5. С помощью монтажной лопатки проверьте на отсутствие люфта задние и передние сайлентблоки в местах крепления рычагов к подрамнику. Упираясь монтажной лопаткой в подрамник, попытайтесь покачать рычаг подвески. При наличии значительного люфта замените сайлентблоки или рычаг передней подвески в сборе.

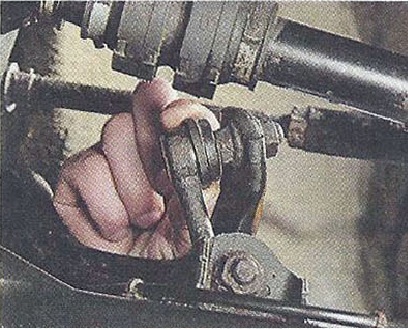

6. Проверьте отсутствие люфта стойки стабилизатора поперечной устойчивости. Более подробно здесь.

7. Проверьте состояние защитного кожуха амортизаторной стойки.

8. Поднимите защитный чехол и проверьте амортизатор на герметичность. Потеки жидкости не допускаются.

9. Неисправные или поврежденные детали замените.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство "Третий Рим".
