Замена тормозных колодок тормозных механизмов передних колес Mercedes-Benz Vito W639

Инструменты:

  • Гаечный ключ накидной прямой 15 мм
  • Гаечный ключ накидной прямой 13 мм
  • Балонный ключ
  • Отвертка плоская большая
  • Приспособление для вдавливания поршней тормозных суппортов (или ключ с подходящими лапками под пазы поршня)
  • Домкрат винтовой
  • Опорные стойки
  • Упоры под колеса «башмаки»
  • Щетка металлическая

Детали и расходники:

  • Шланг (при необходимости)
  • Шприц (при необходимости)
  • Защитные чехлы направляющих пальцев (при необходимости)
  • Тормозные колодки передних колес A 000 421 61 10
  • Фиксаторы тормозных колодок A 001 421 06 91
  • Тормозная жидкость (типа DOT-4 plus)
  • Смазка для направляющих суппорта
  • Ветошь

Примечание:

Замену колодок проводим в случае предельно допустимого износа их накладок. Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Внутренние колодки снабжены акустическими индикаторами износа, которые начинают издавать скрежет во время торможения, когда износ колодки приближается к предельно допустимому. Если во время торможения автомобиля раздается скрежет, значит пора, менять колодки.

ПРЕДУПРЕЖДЕНИЕ:

Колодки тормозных механизмов передних колес необходимо заменять только комплектом – все четыре колодки тормозных механизмов. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

1. Поверните против часовой стрелки и открутите крышку бачка тормозной жидкости.

Крышка башка тормозной жидкости на автомобиле Mercedes-Benz Vito W639

Примечание:

Перед закручиванием крышки проверьте уровень тормозной жидкости и при необходимости доведите до нормы, как описано в этой статье.

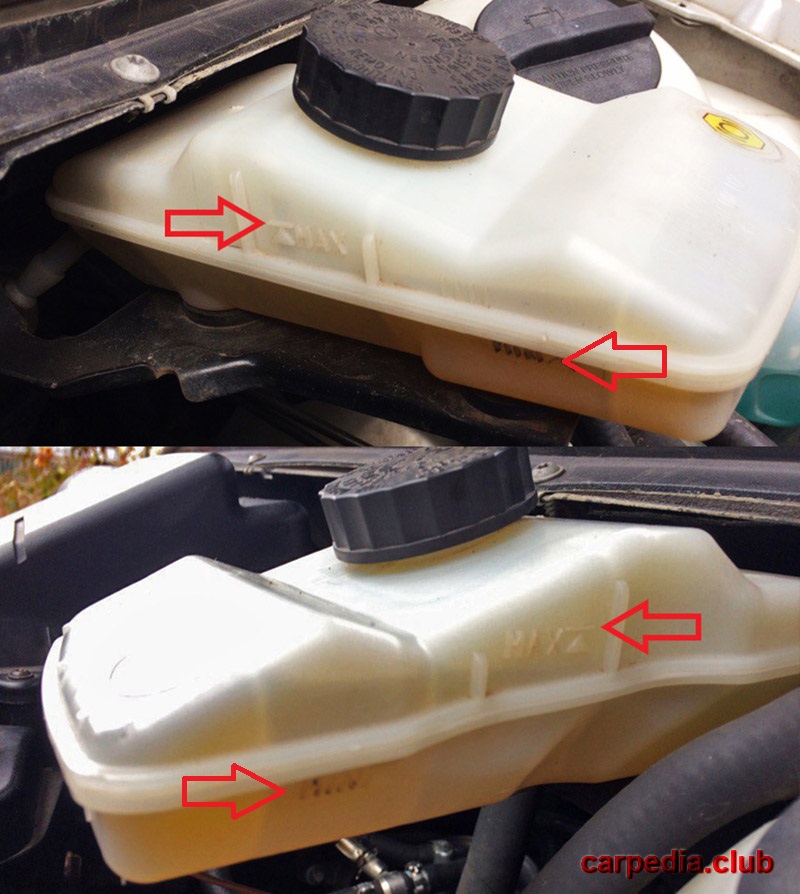

Уровень тормозной жидкости на автомобиле Mercedes-Benz Vito W639

Уровень тормозной жидкости

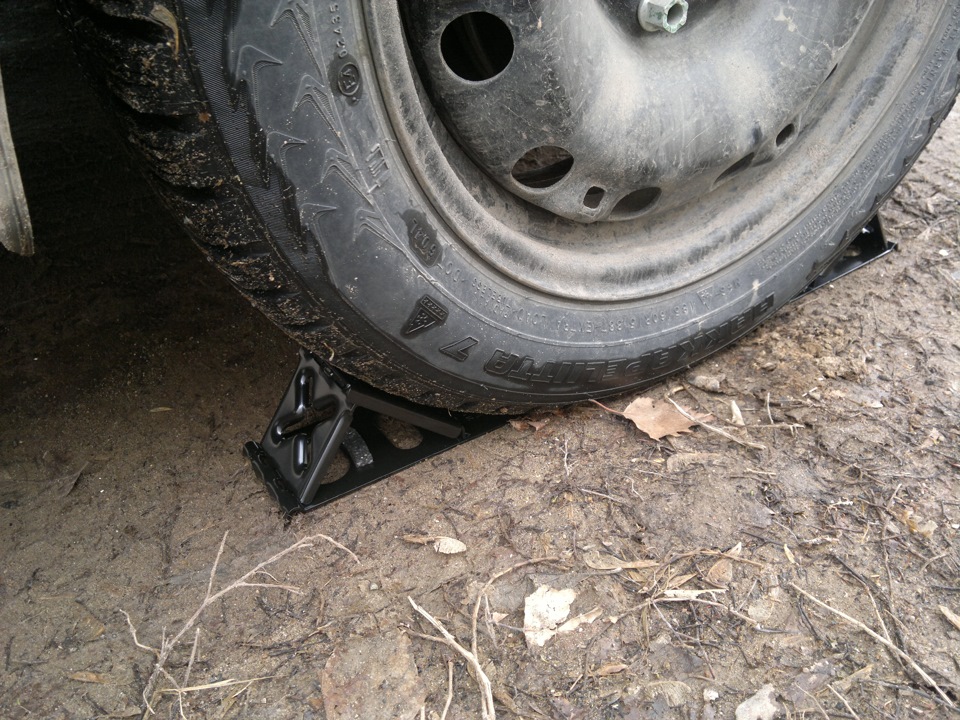

2. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

Поставить башмаки под задние колеса на автомобиле Mercedes-Benz Vito W639

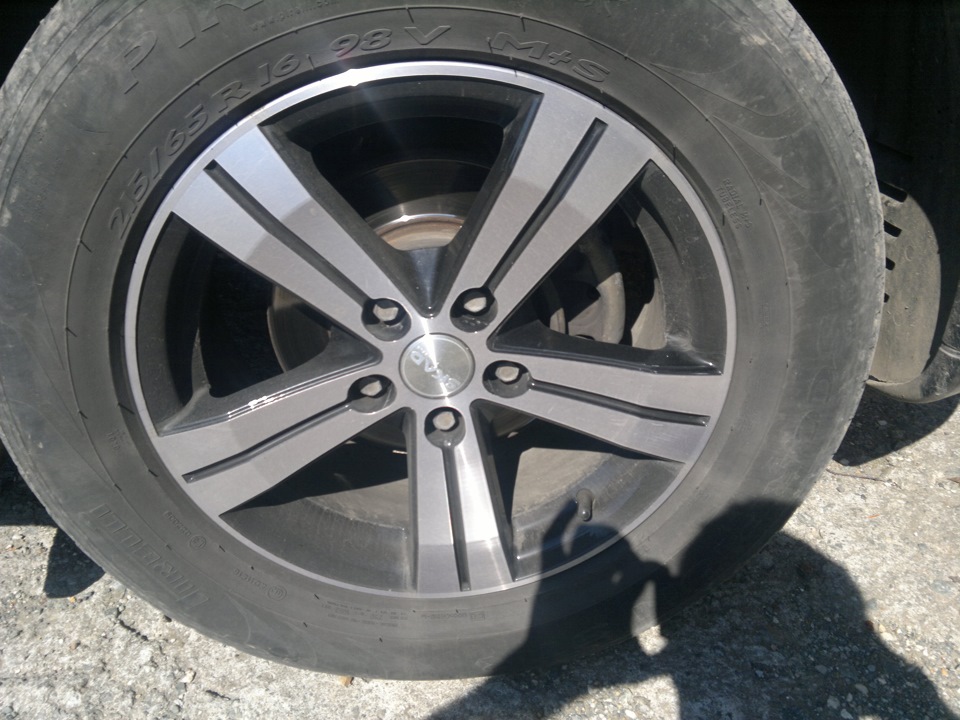

3. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

Крепление переднего колеса на автомобиле Mercedes-Benz Vito W639

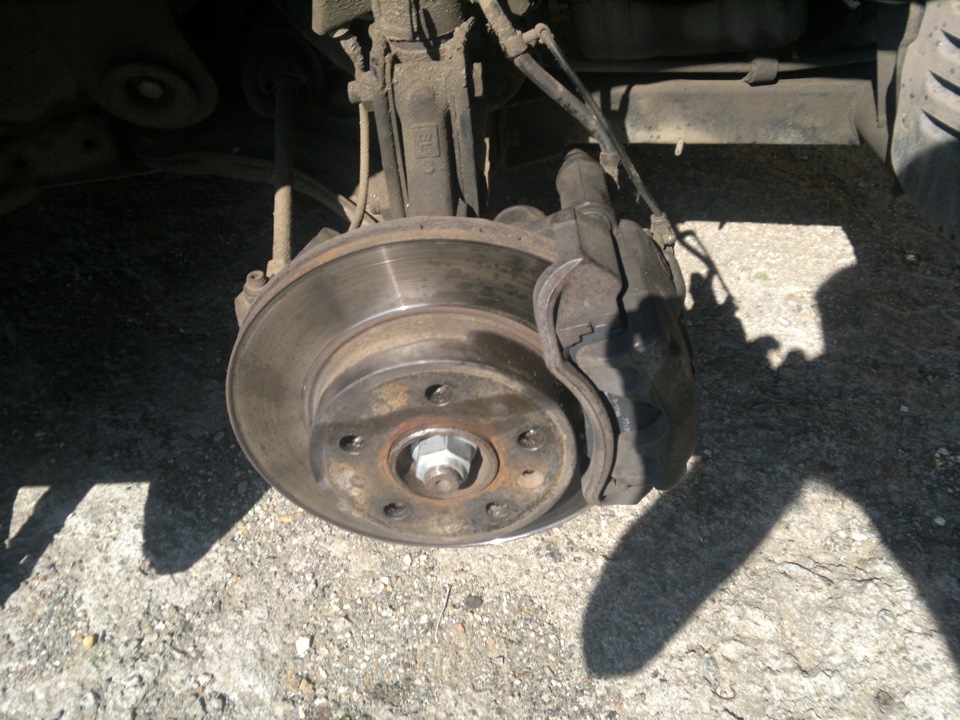

Снять переднее колесо с автомобиля Mercedes-Benz Vito W639

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

4. Отсоедините датчик износа колодок из разъема.

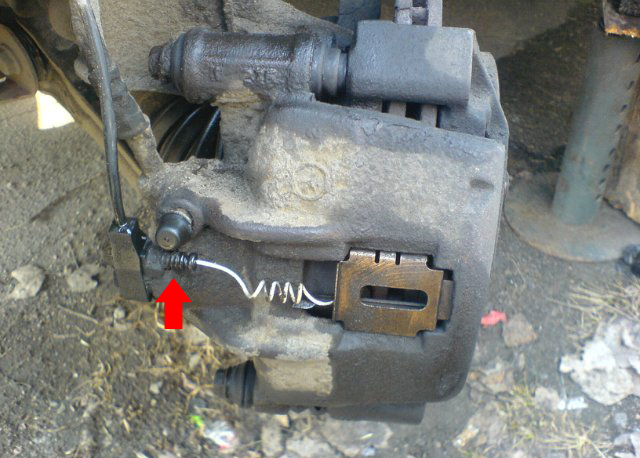

Электрический разъем на передних суппортах на автомобиле Mercedes-Benz Vito W639

5. Накидным ключом «на 15 и 13» открутите нижний и верхний болт крепления суппорта к направляющему пальцу.

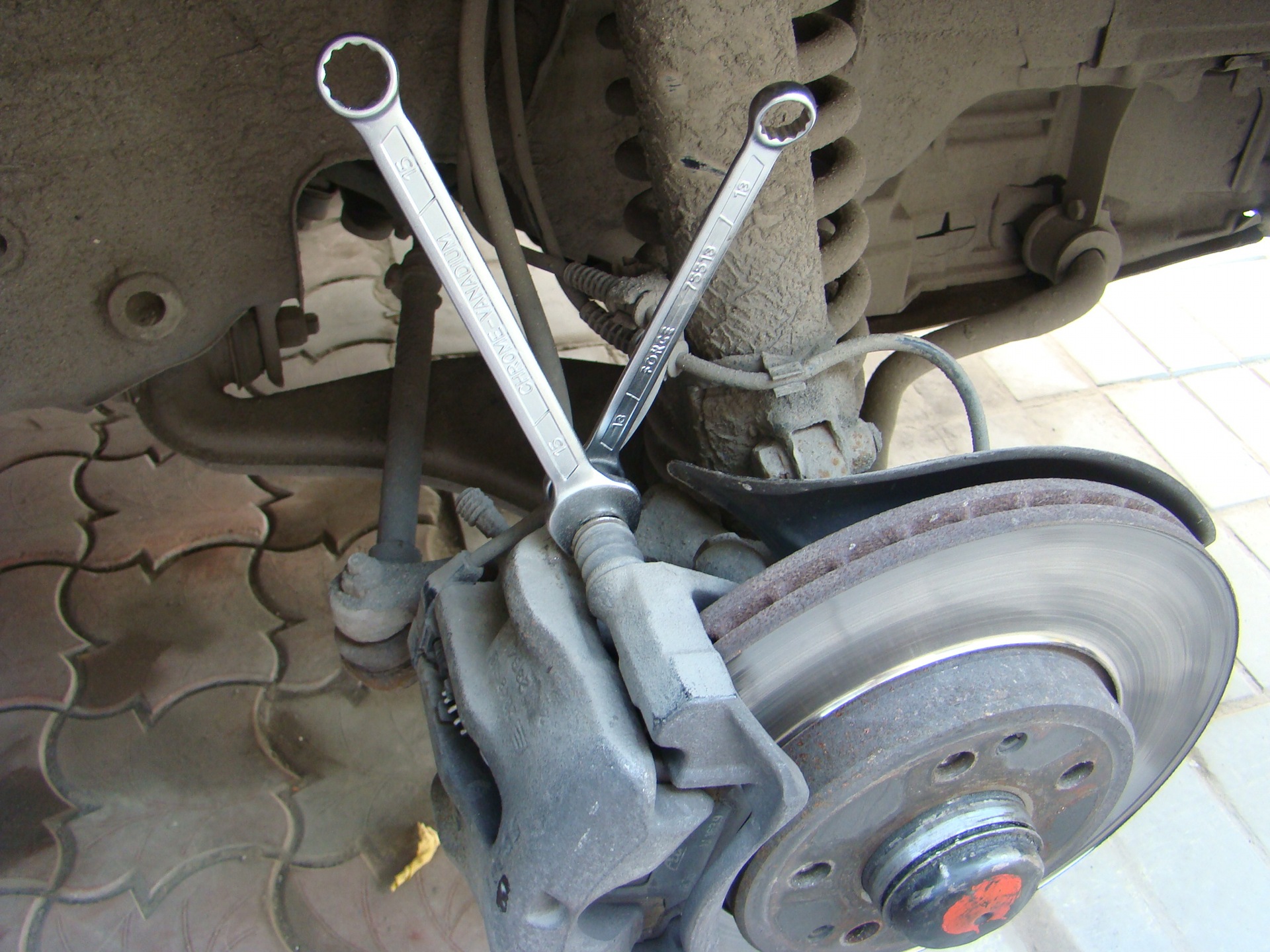

Болты крепления переднего суппорта на автомобиле Mercedes-Benz Vito W639

Открутить болты переднего суппорта на автомобиле Mercedes-Benz Vito W639

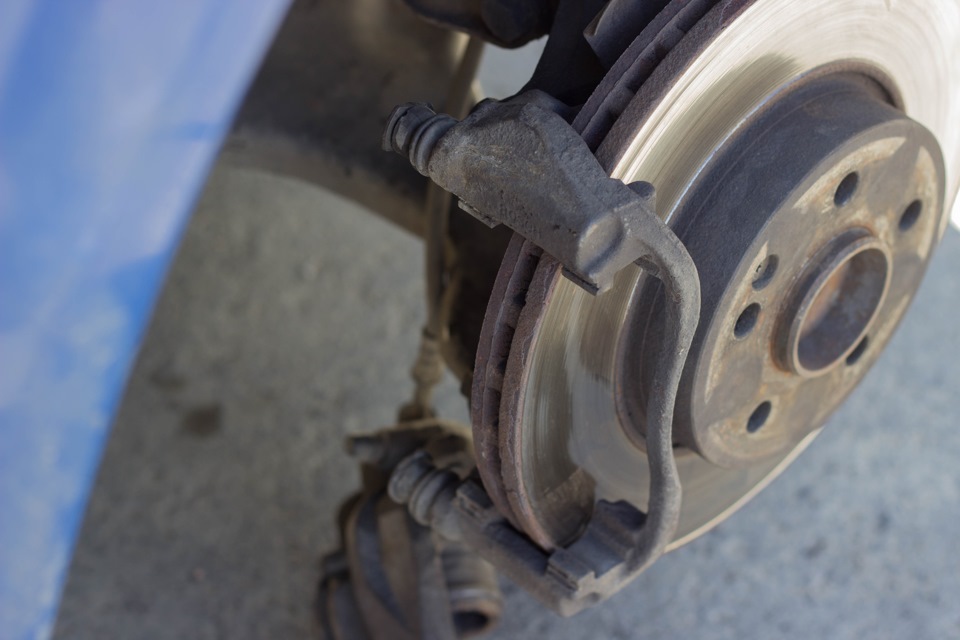

6. Снимите суппорт с направляющей колодок (не отсоединяя от суппорта тормозной шланг).

Снять передний суппорт на автомобиле Mercedes-Benz Vito W639

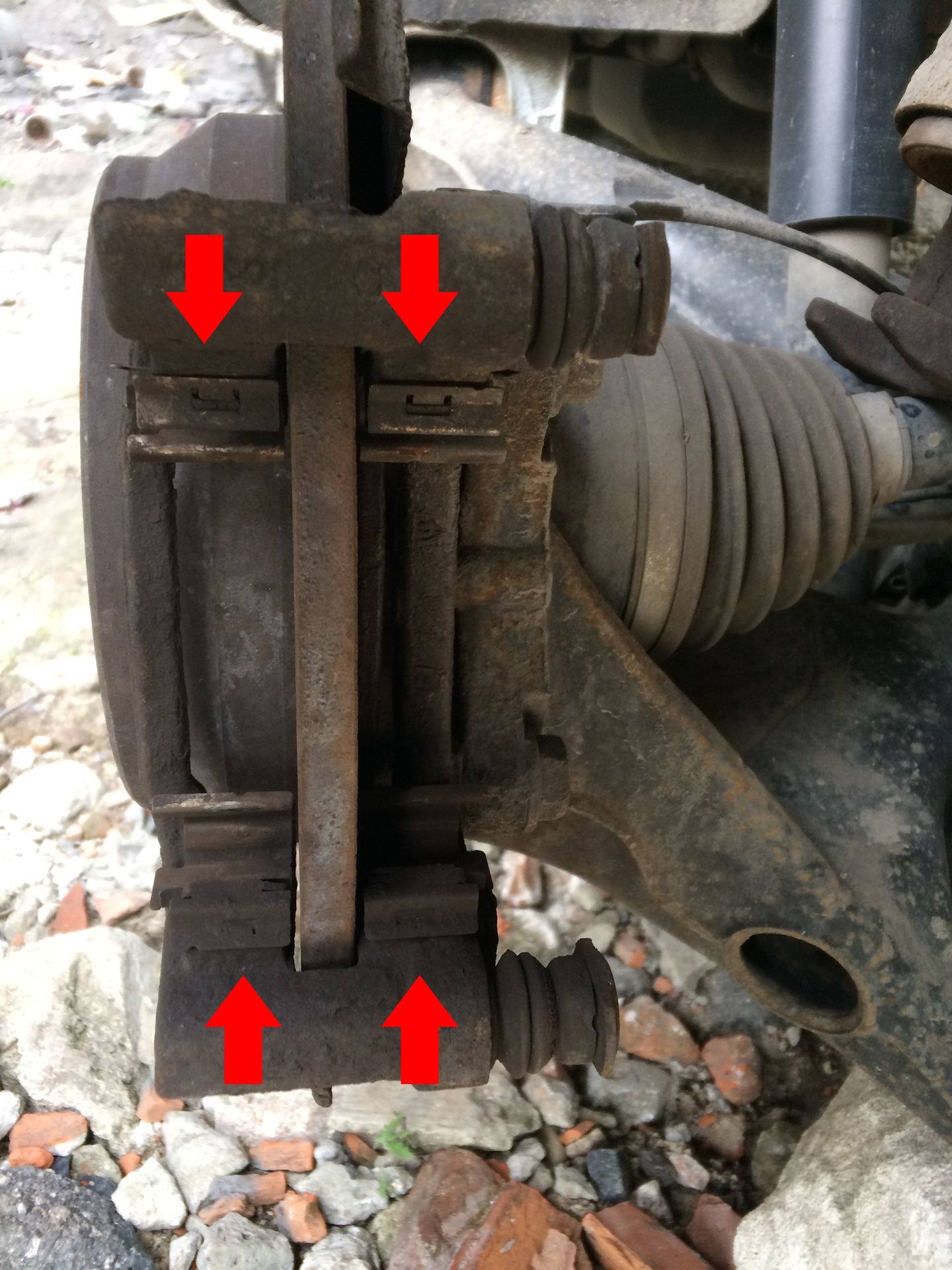

7. Извлеките внутреннюю, а потом наружную колодку из направляющей тормозных колодок.

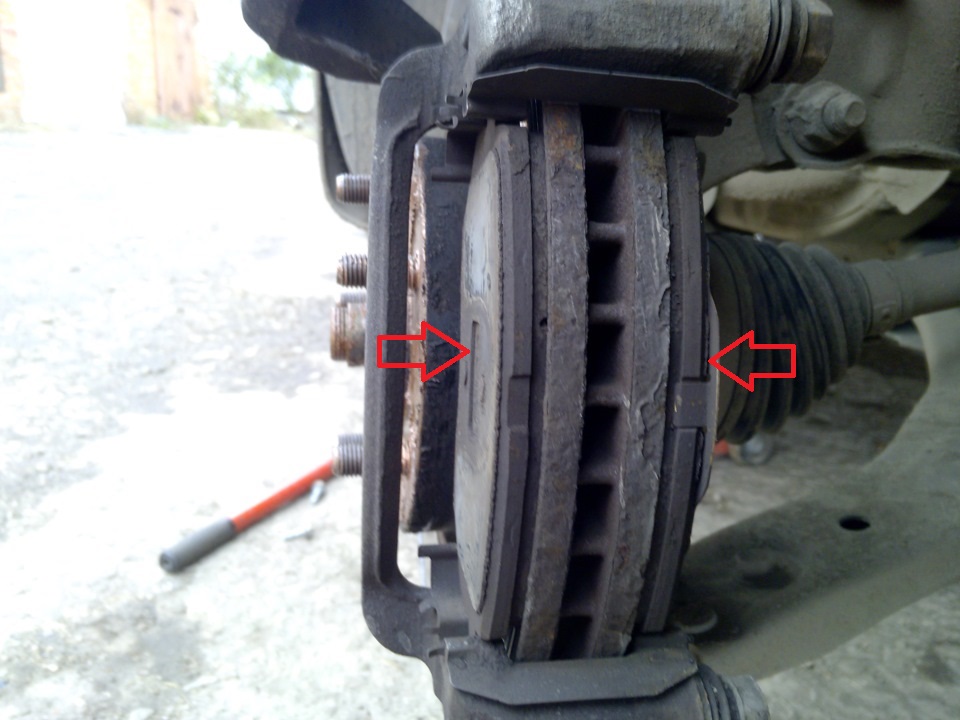

Тормозные колодки передних колес на автомобиле Mercedes-Benz Vito W639

Снять колодки передние на автомобиле Mercedes-Benz Vito W639

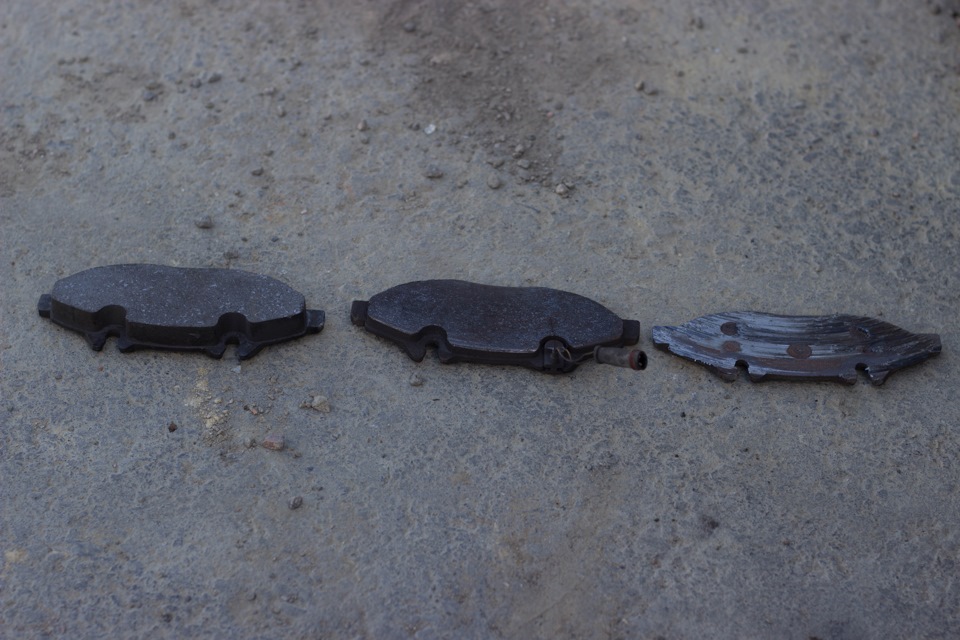

Сравнение тормозных колодок на автомобиле Mercedes-Benz Vito W639

Колодки Вито. Слева новая тормозная колодка, а справа двое старых.

8. Подденьте отвёрткой и снимите фиксаторы тормозных колодок.

Снять фиксаторы тормозных колодок на автомобиле Mercedes-Benz Vito W639

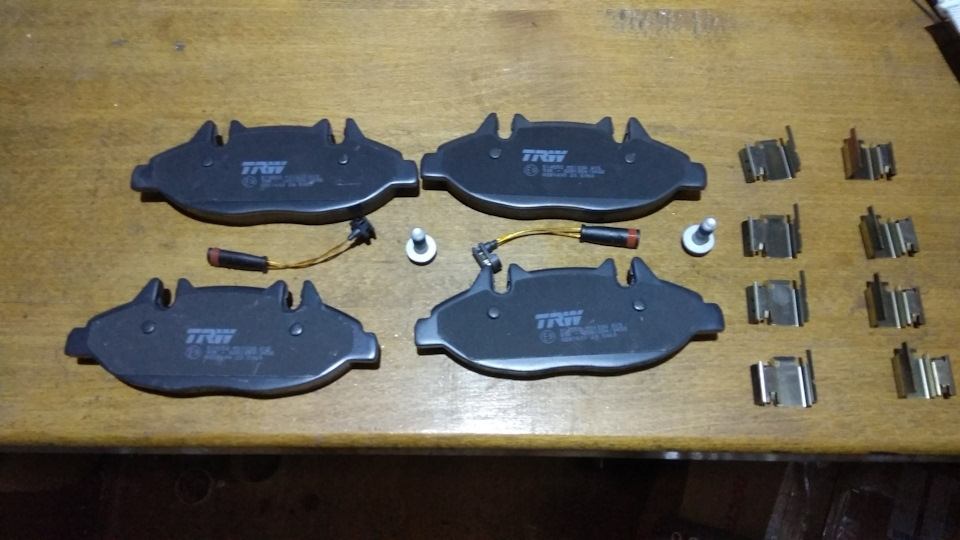

Новые тормозные колодки и фиксаторы на автомобиле Mercedes-Benz Vito W639

Новые фиксаторы и тормозные колодки

9. Перед установкой новых тормозных колодок необходимо максимально переместить поршни в тормозные цилиндры Мерседес Вито. Очистите поверхность поршня от грязи, и вдавите поршень в тормозной цилиндр.

Поршень внутрь цилиндра переднего суппорта на автомобиле Mercedes-Benz Vito W639

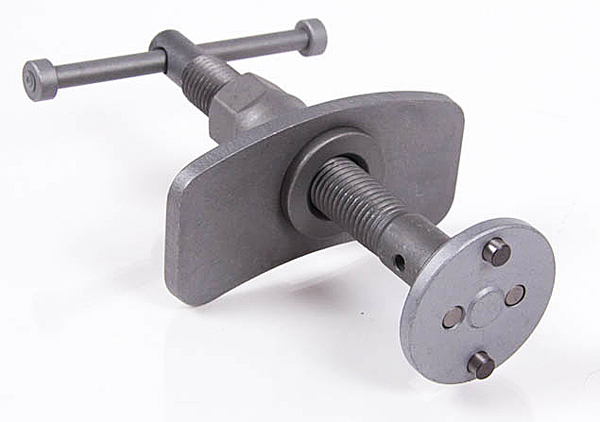

Приспособление для вдавливания поршня в тормозной цилиндр на автомобиле Mercedes-Benz Vito W639

Приспособление для вдавливания поршней в тормозные цилиндры

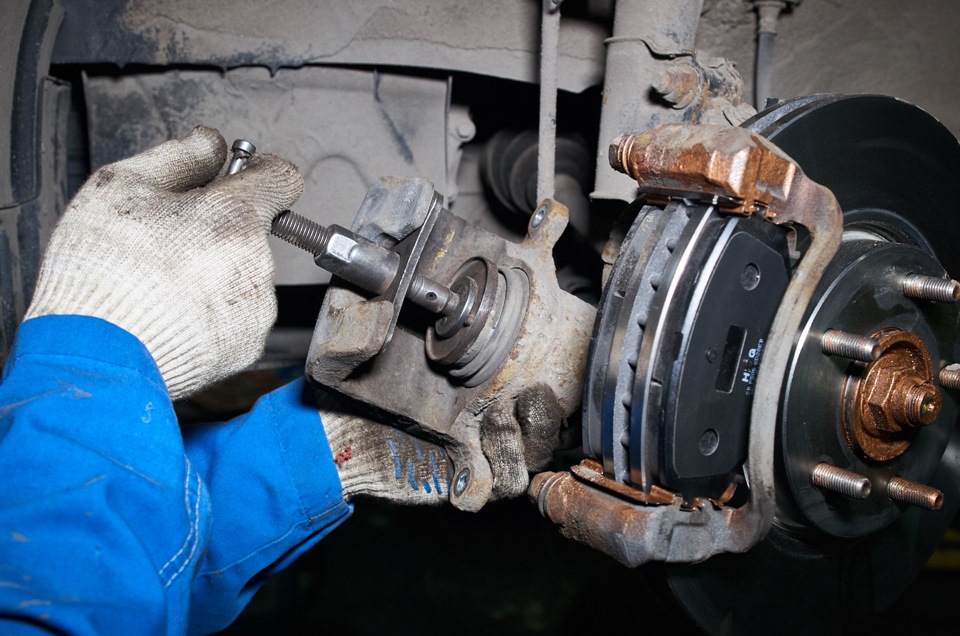

Процесс вдавливания поршня в тормозной цилиндр на автомобиле Mercedes-Benz Vito  W639

Процесс вдавливания поршня тормозного цилиндра (однопоршневой вариант).

Полезный совет:

В момент вдавливания необходимо контролировать уровень тормозной жидкости в расширительном бачке. Если колодки изношены и, из-за этого, поршень/поршни суппорта вышли почти на всю свою высоту, при вдавливании, тормозная жидкость может сильно подняться в бачке и вылиться. Отберите лишнюю жидкость из расширительного бачка с помощью шприца со шлангом.

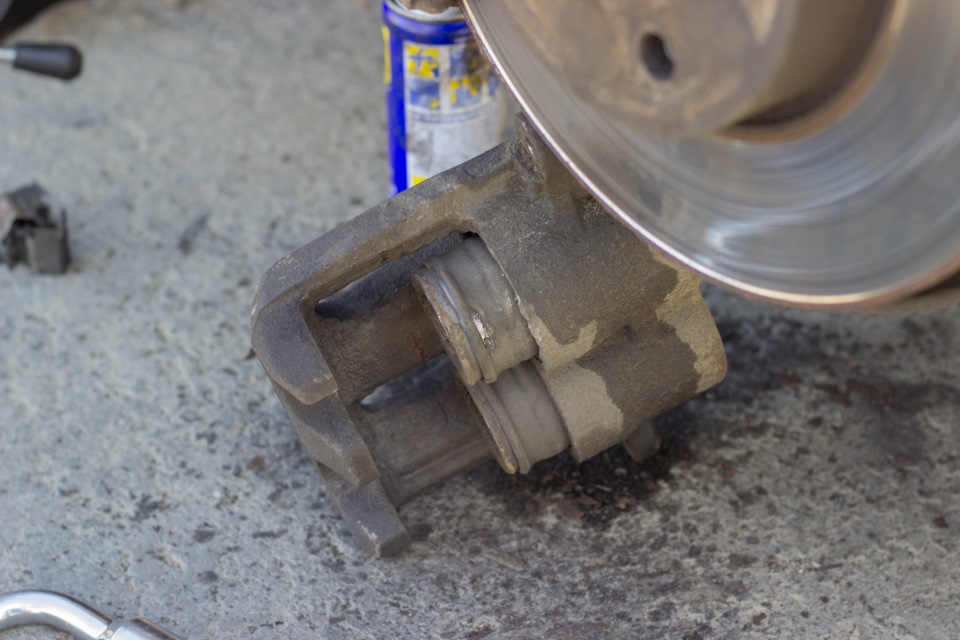

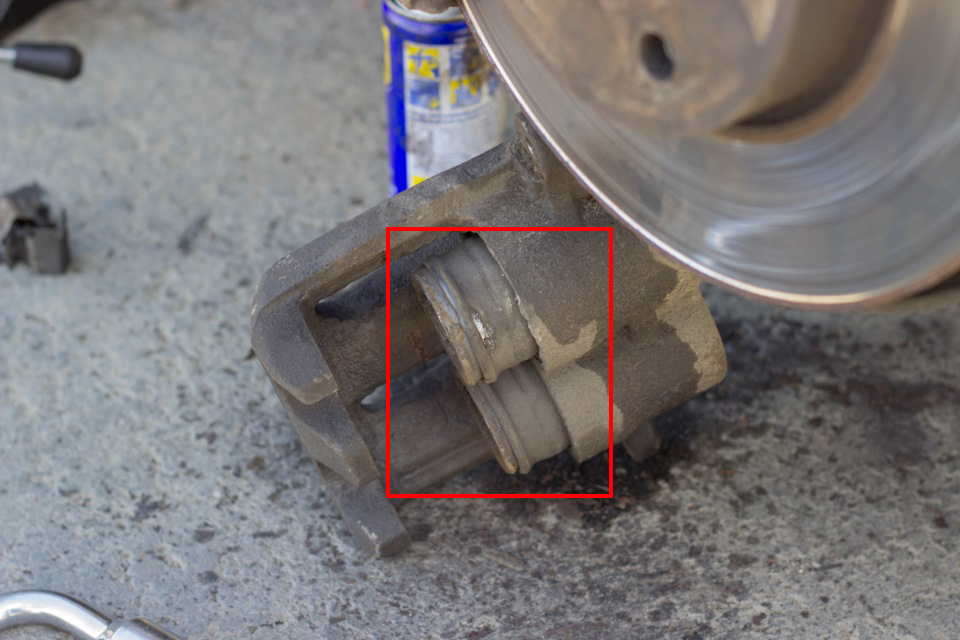

Вышедший на всю высоту поршень суппорта тормозного механизма на автомобиле Mercedes-Benz Vio W639

Вышедший на всю высоту поршень суппорта тормозного механизма

10. Установите регулировочные прокладки, новые тормозные колодки и фиксаторы в порядке, обратном снятию.

Примечание:

Смажьте направляющие суппорта специальной смазкой (прилагается в ремкомплектах, либо приобретается отдельно).

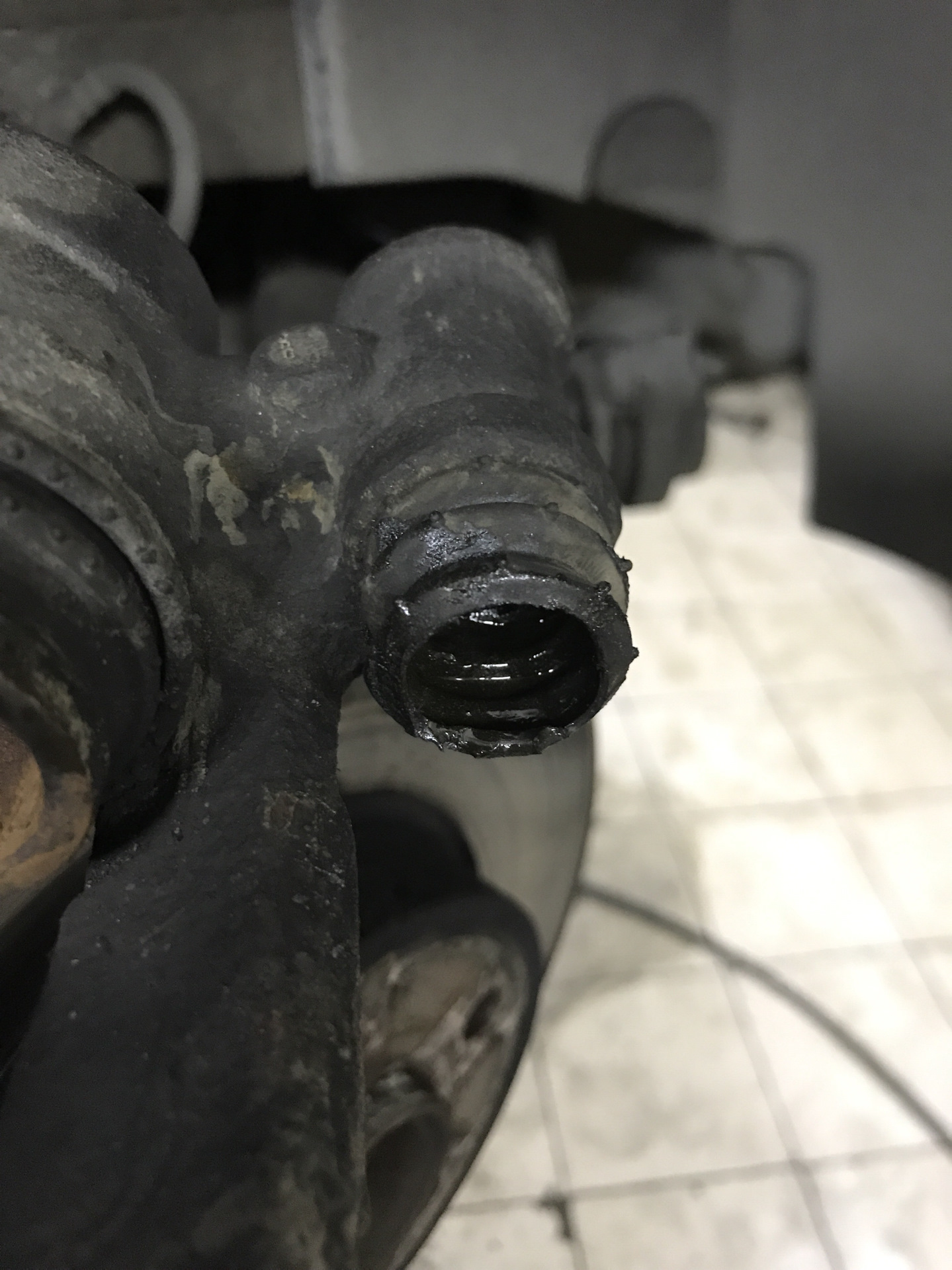

Смазать направляющие переднего суппорта на автомобиле Mercede-Benz Vito W639

Смазка для суппорта на автомобиле Mercedes-Benz Vito W639

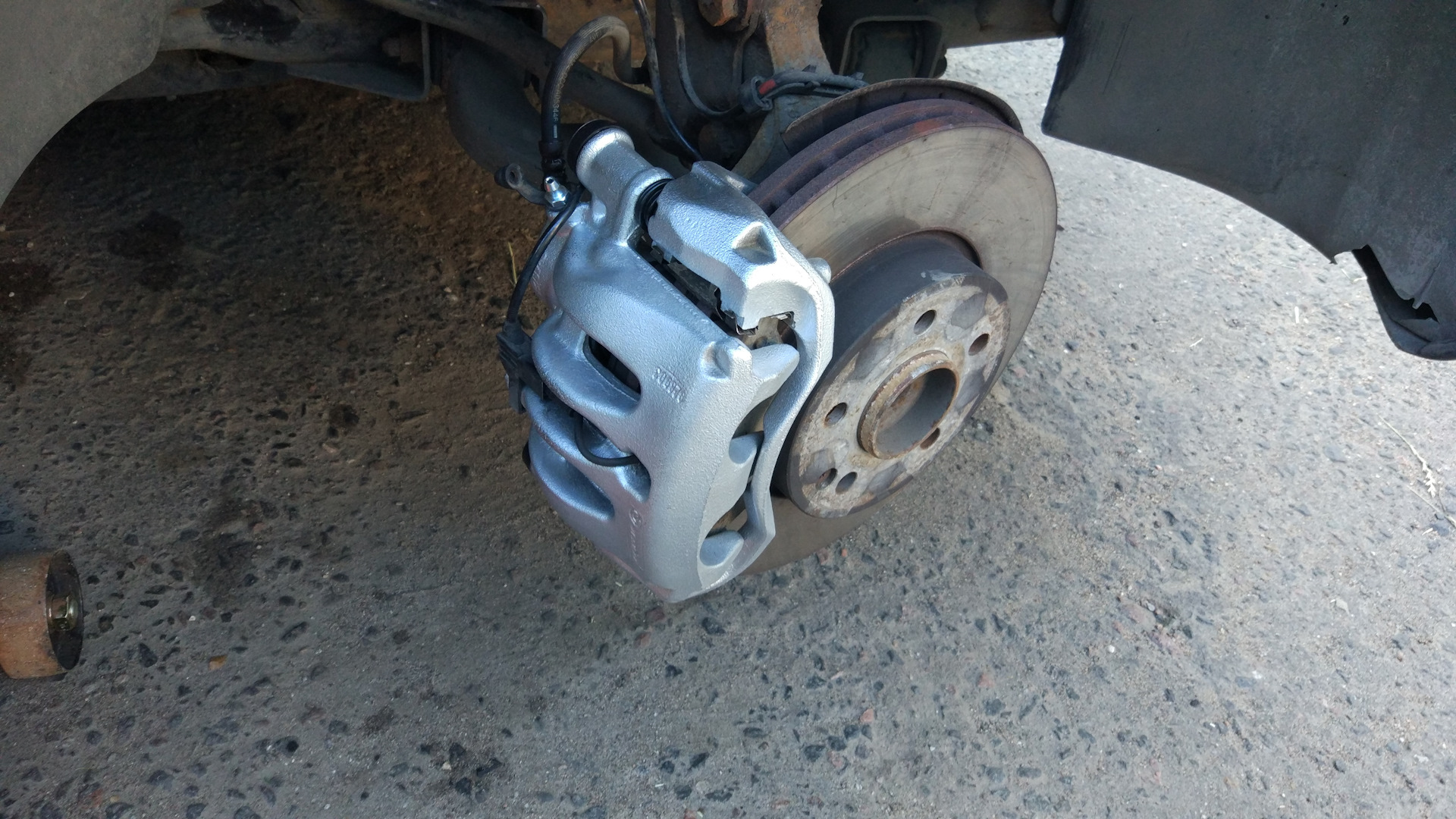

Передний суппорт в сборе на автомобиле Mercedes-Benz Vito W639

Собранный передний тормозной суппорт Мерседес Вито

11. Проверьте уровень тормозной жидкости, и при необходимости доведите до нормы, как описано в этой статье.

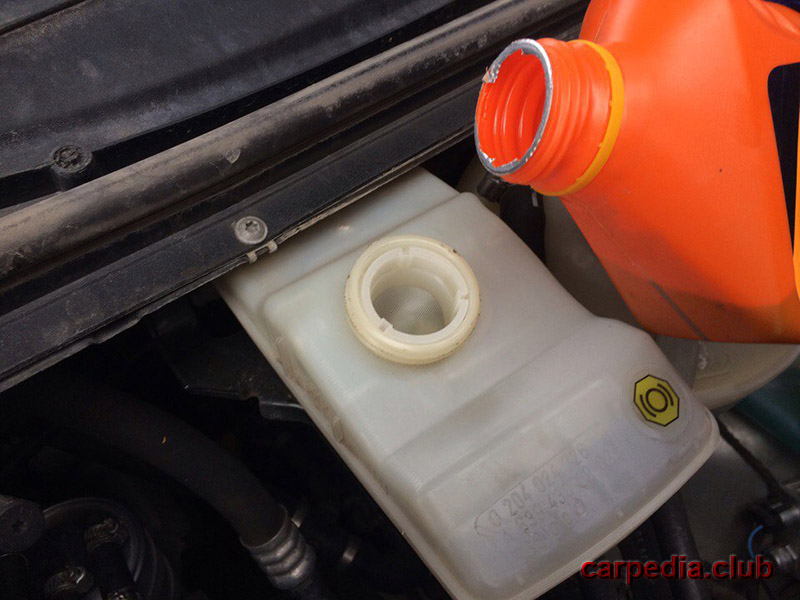

Залить тормозную жидкость на автомобиле Mercedes-Benz Vito W639

Полезный совет:

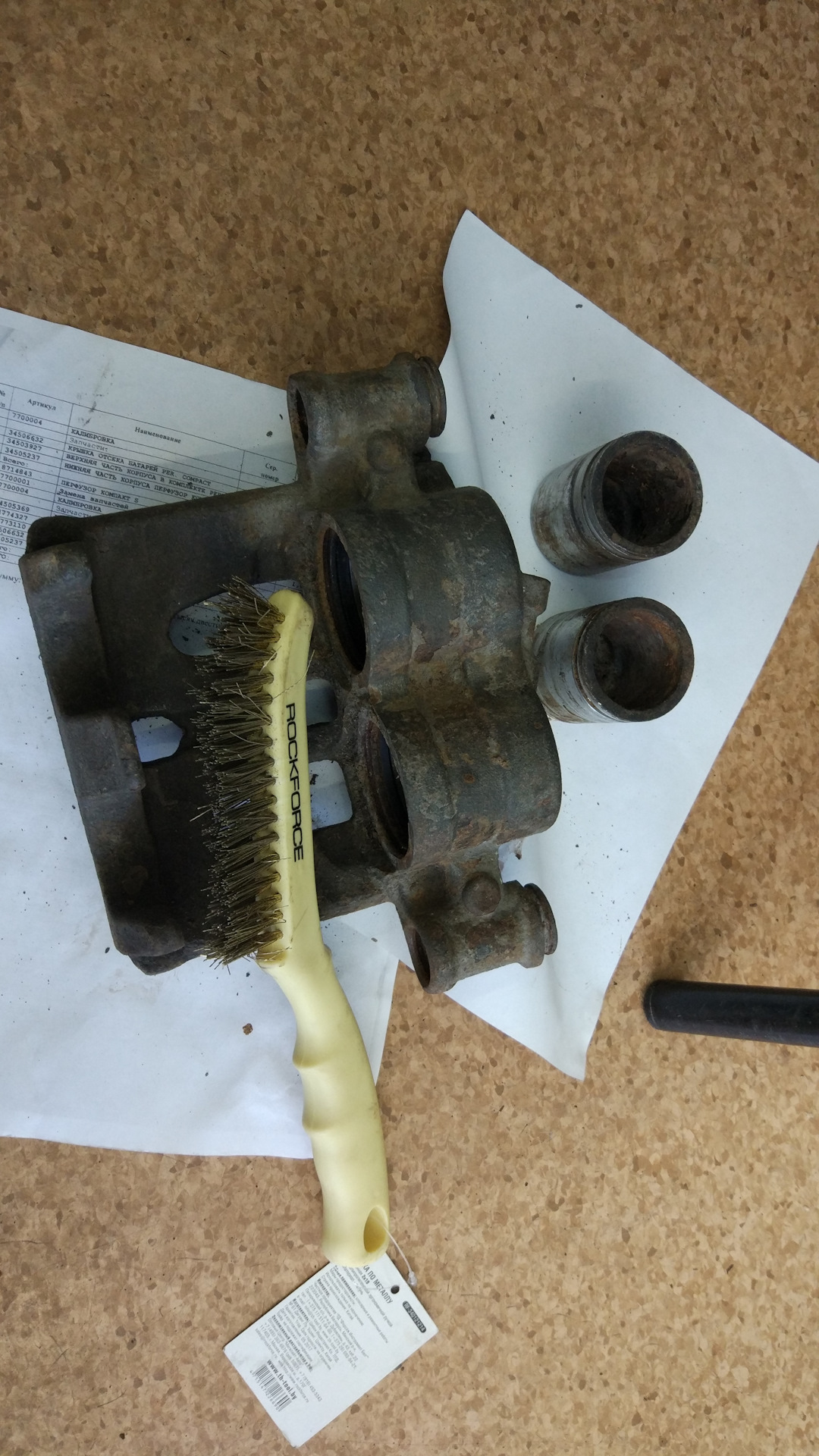

Перед тем как будет сделана замена тормозных колодок, металлической щеткой очистите от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок. При желании суппорт можно покрасить.

Почистить передний суппорт на автомобиле Mercedes-Benz Vito W639

12. Перед поездкой проверьте работоспособность тормозов.
