Замена суппорта тормозного механизма заднего колеса Mercedes-Benz Vito W639

Инструменты:

  • Гаечный ключ накидной прямой 15 мм
  • Гаечный ключ накидной прямой 13 мм
  • Ключ трещоточный
  • Головка на 19 мм
  • Балонный ключ
  • Отвертка плоская большая
  • Приспособление для вдавливания поршней тормозных суппортов (или ключ с подходящими лапками под пазы поршня)
  • Домкрат винтовой
  • Опорные стойки
  • Упоры под колеса «башмаки»
  • Щетка металлическая

Детали и расходники:

  • Шланг (при необходимости)
  • Шприц (при необходимости)
  • Защитные чехлы направляющих пальцев (при необходимости)
  • Тормозная жидкость (типа DOT-4 plus) (при необходимости)
  • Смазка для направляющих суппорта (при необходимости)
  • Ветошь
  • Ушная палочка
  • Аэрозольная смазка WD-40 или аналог
  • Левый кронштейн (скоба) заднего суппорта (A 000 421 24 06)
  • Правый кронштейн (скоба) заднего суппорта (A 000 421 23 06)
  • Левый суппорт заднего колеса (A 639 420 08 83)
  • Правый суппорт заднего колеса (A 639 420 09 83)

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под передние колеса.

Заблокировать передние колеса на автомобиле Mercedes-Benz Vito W639

2. Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

Крепление заднего колеса на автомобиле Mercedes-Benz Vito W639

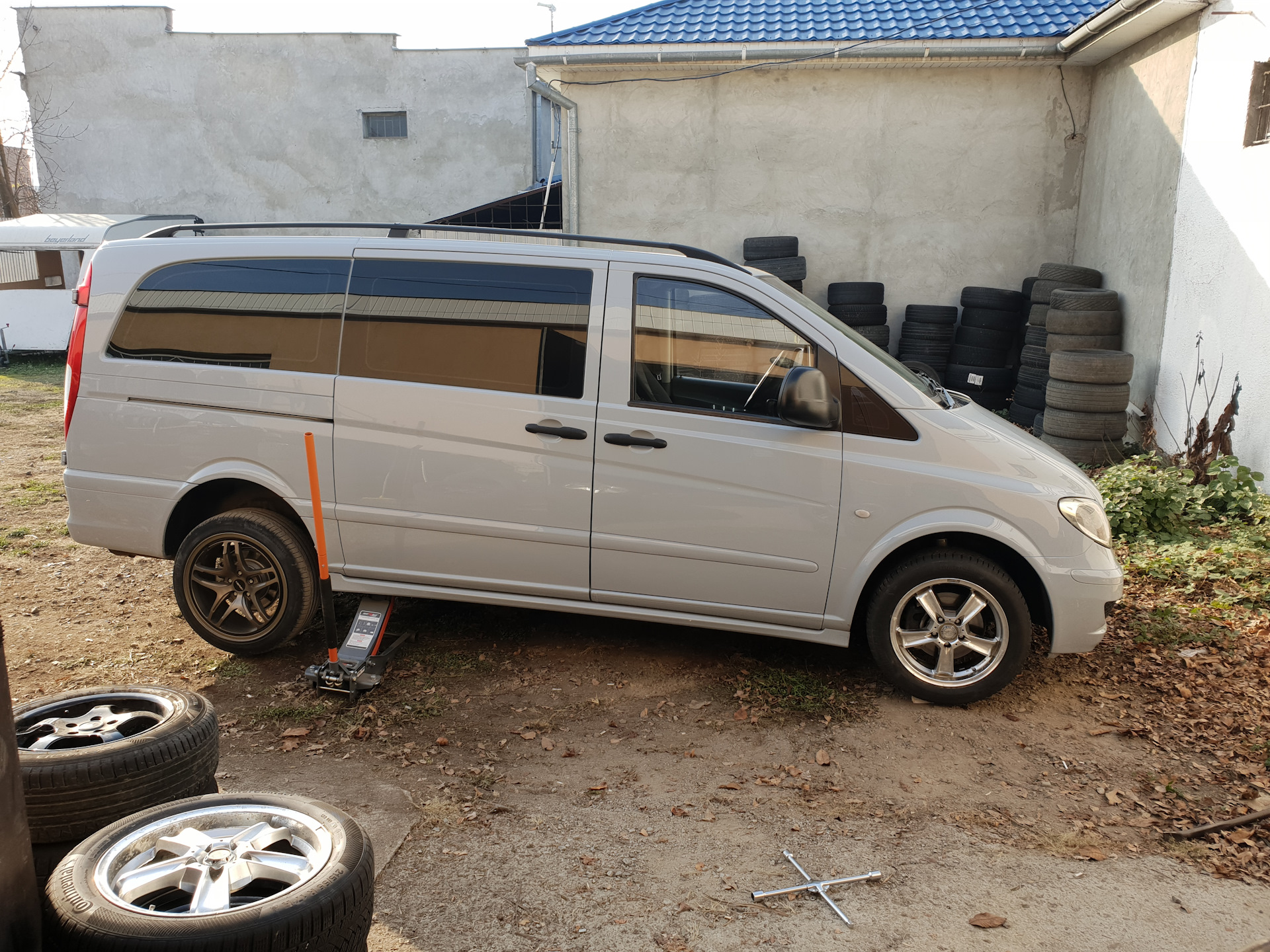

Поддомкратить заднюю часть автомобиля Mercedes-Benz Vito W639

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

3. Открутите крепление тормозного шланга и отсоедините от суппорта тормозной шланг.

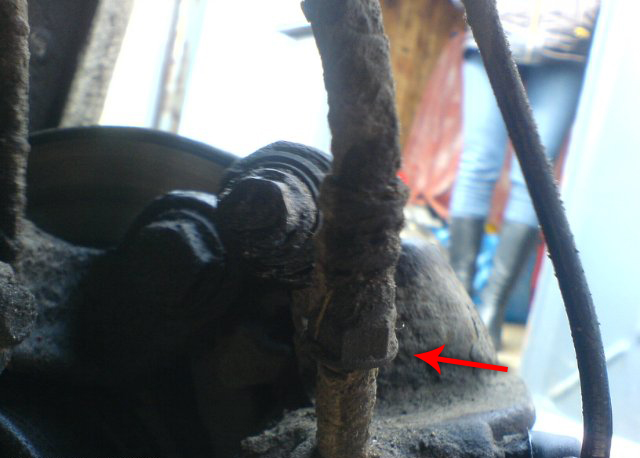

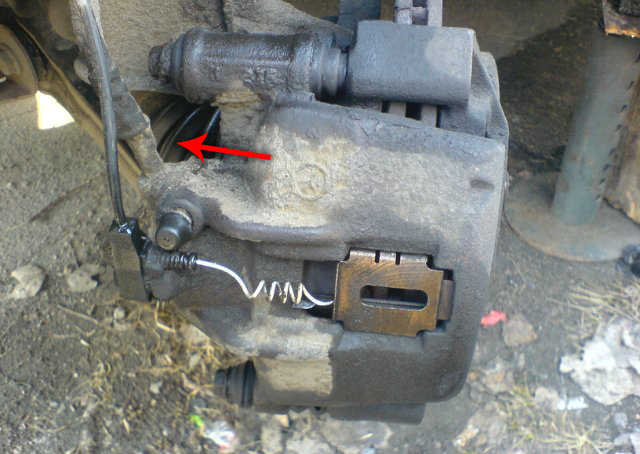

Тормозной шланг на заднем суппорте на автомобиле Mercedes-Benz Vito W639

Открутить тормозной шланг заднего суппорта на автомобиле Mercedes-Benz Vito W639

4. Заглушите наконечник шланга любым доступным способом (например, надев на него защитный колпачок клапана для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

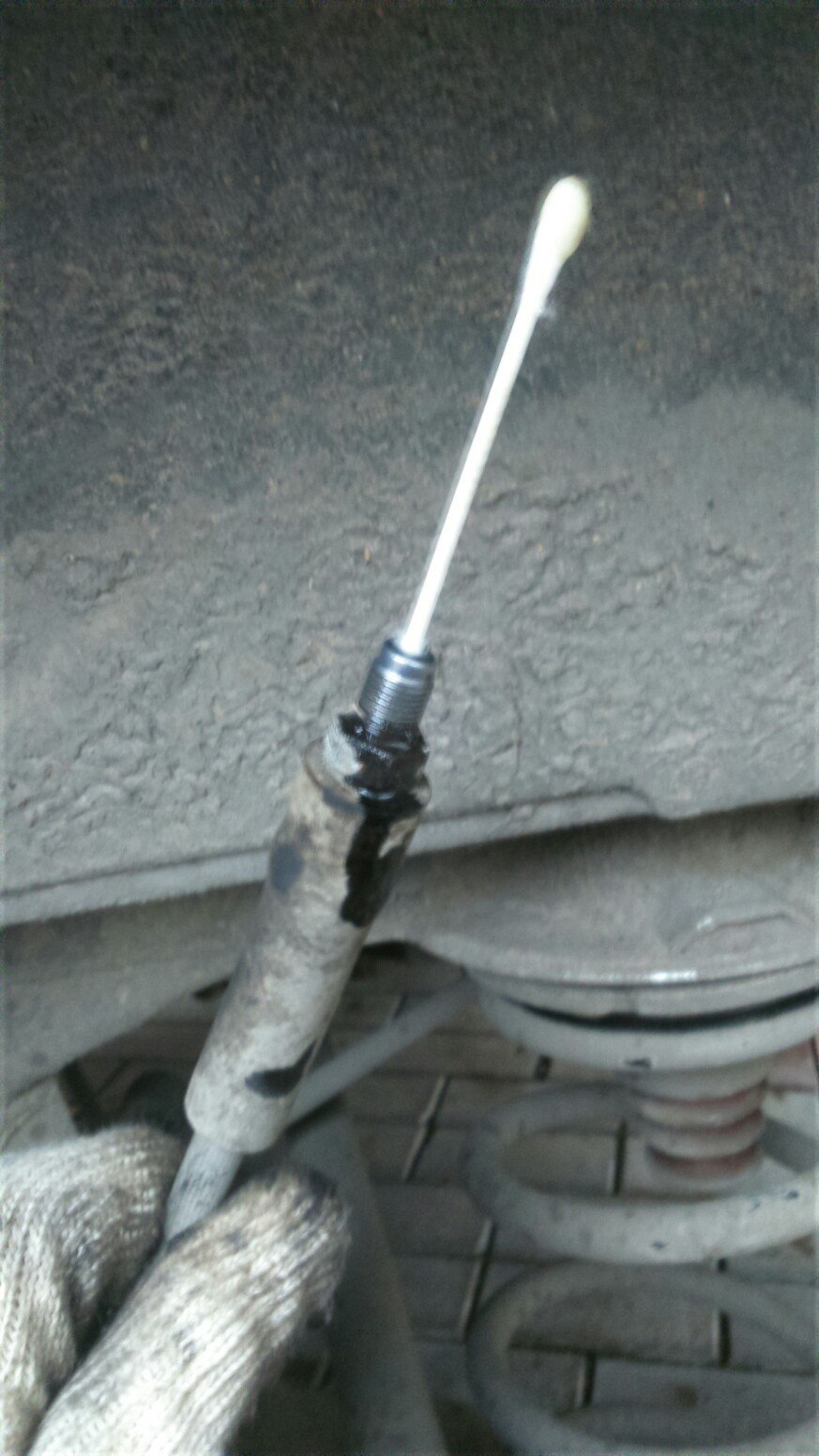

Заглушить тормозной шланг заднего суппорта на автомобиле Mercedes-Benz Vito W639

На фото шланг тормозной Мерседес Вито заглушен ушной палочкой

5. Снимите суппорт и колодки. Снятие суппорта и замена тормозных колодок Мерседес Вито описана в этой статье.

Снять задние тормозные колодки на автомобиле Mercedes-Benz Vito W639

6. Головкой «на 19» открутите два болта крепления кронштейна (скобы) суппорт, и снимите кронштейн.

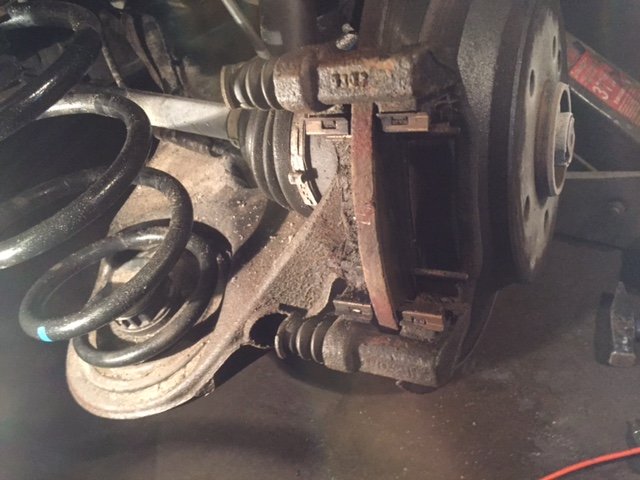

Крепление задней скобы заднего суппорта на автомобиле Mercedes-Benz Vito W639

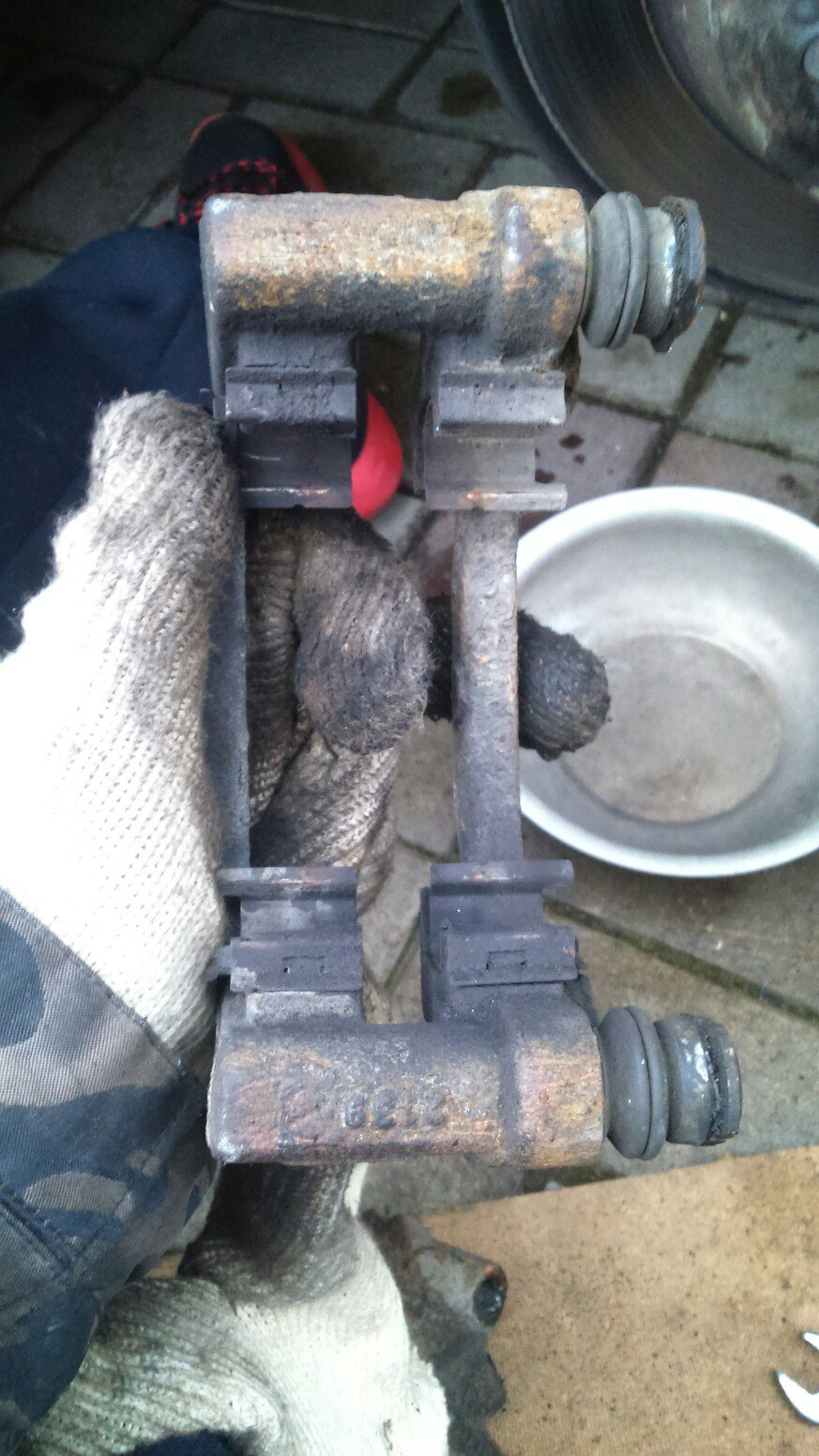

Замена заднего суппорта на автомобиле Mercedes-Benz Vito W639

Полезный совет:

Смажьте болты крепления кронштейна аэрозольной смазкой WD-40 или аналогичной, чтобы легче было открутить крепления.

7. Установите тормозной суппорт Мерседес Вито в порядке, обратном снятию.

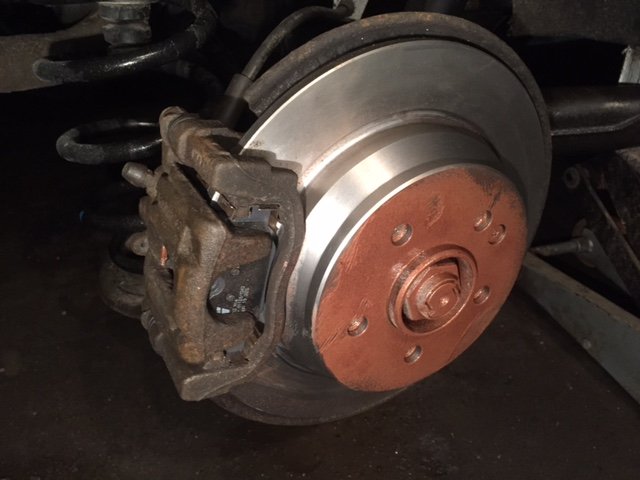

Замена заднего суппорта в сборе на автомобиле Mercedes-Benz Vito W639

Собранный задний тормозной суппорт Мерседес Вито

10. Проверьте уровень тормозной жидкости, и при необходимости доведите до нормы, как описано в этой статье.

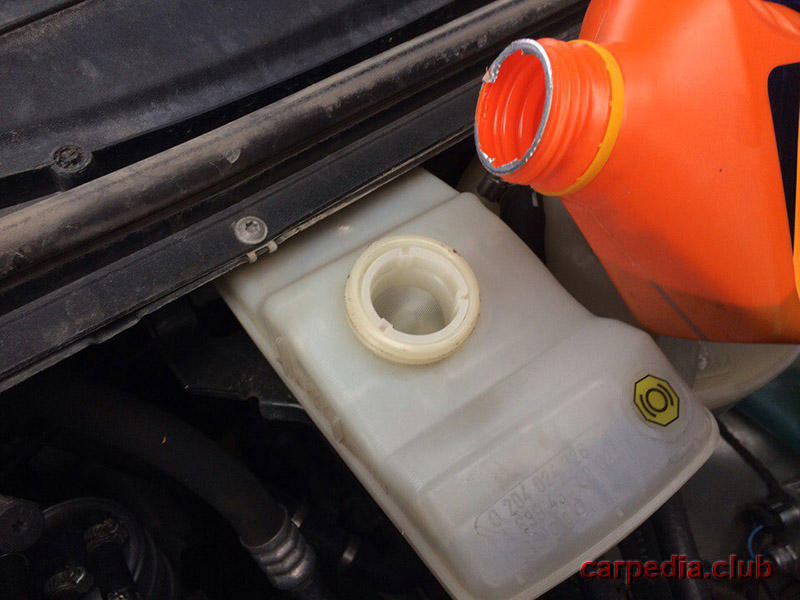

Довести тормозную жидкость в норму на автомобиле Mercedes-Benz Vito W639

11. Перед поездкой проверьте работоспособность тормозов.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/​
