Замена топливного фильтра Mercedes-Benz Vito W639

Инструмент:

  • Отвертка плоская средняя
  • Ключ трещоточный
  • Торцевая головка 7 мм
  • Торцевая головка 8 мм

Детали и расходники:

  • Топливный фильтр (A 642 092 05 01)
  • Маркер
  • Емкость для слива топлива
  • Заглушка топливопроводов

Примечание:

В этой статье Вы узнаете где находиться топливный фильтр Мерседес Вито и как его заменить.

На данном двигателе установлен корпусный топливный фильтр, он находится в моторном отсеке автомобиля, справа от двигателя (если смотреть против движения), под корпусом воздушного фильтра.

1. Откройте капот, как описано в этой статье.

Открыть капот на автомобиле Mercedes-Benz Vito W639

2. Снимите корпус воздушного фильтра, как описано в этой статье.

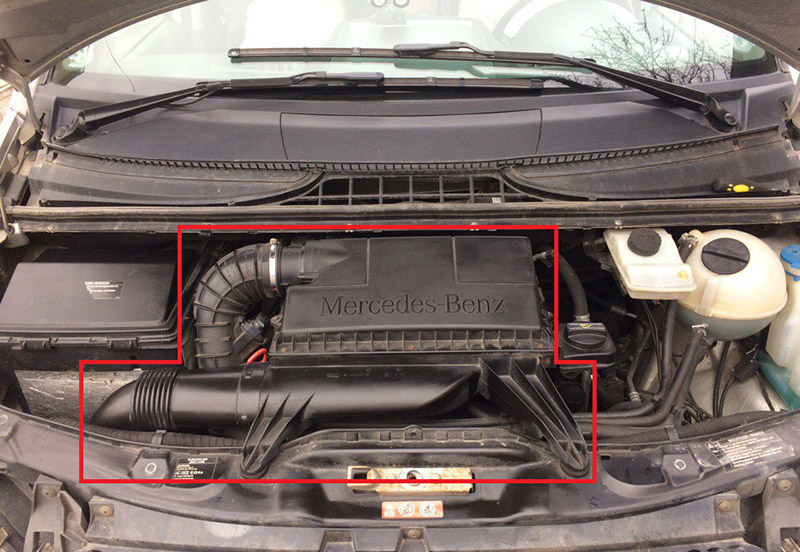

Снять корпус воздушного фильтра на автомобиле Mercedes-Benz Vito W639

3. Ключом «на 8» ослабьте крепления кронштейна топливного фильтра.

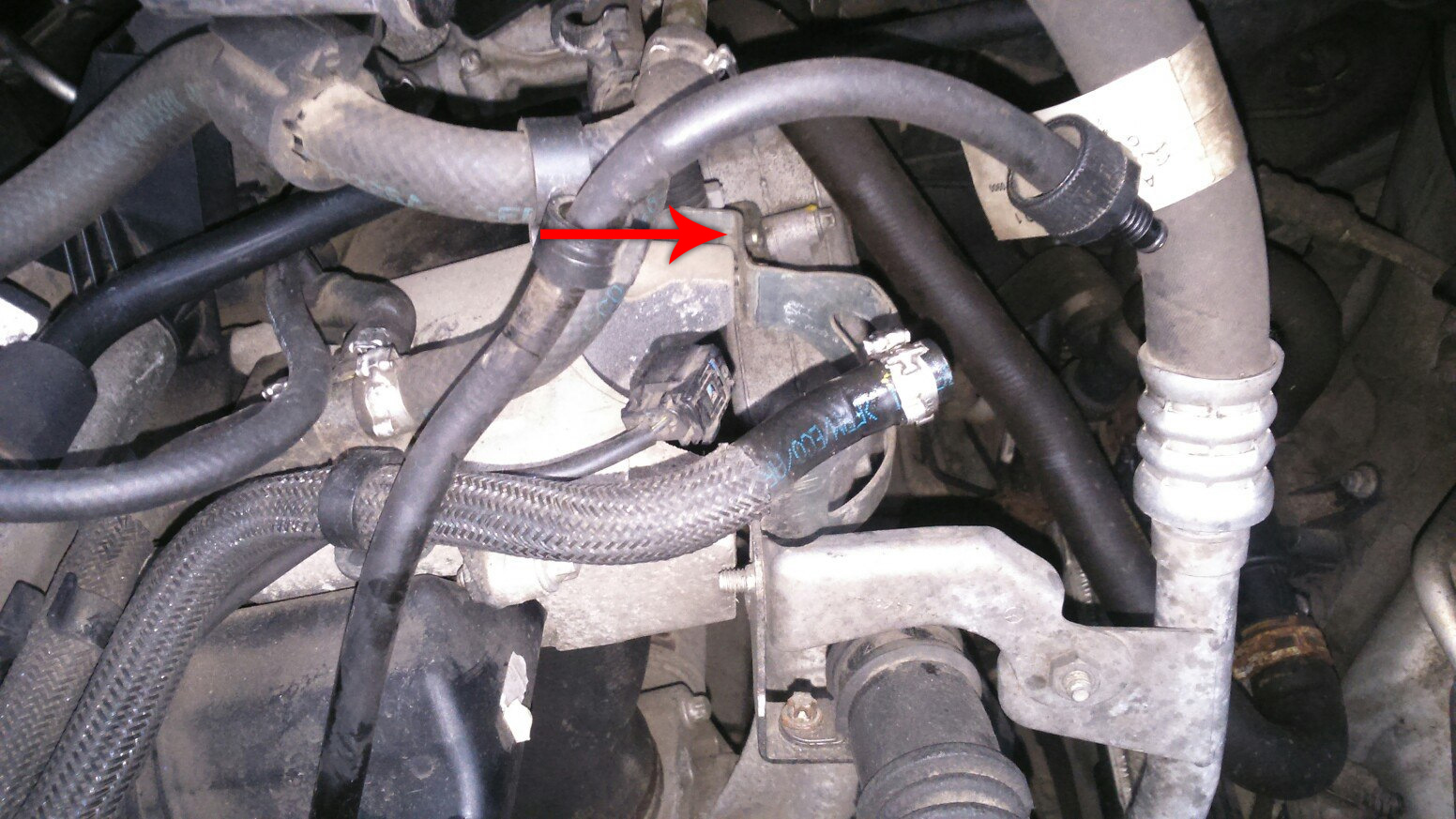

Крепление кронштейна топливного фильтра на автомобиле Mercedes-Benz Vito W639

Крепление кронштейна. Для наглядности показано на снятом фильтре.

4. Ключом «на 7» ослабьте хомуты крепления топливопроводов. Сдвиньте хомуты, и отсоедините топливопровод от топливного фильтра (при необходимости подденьте топливопровод отверткой).

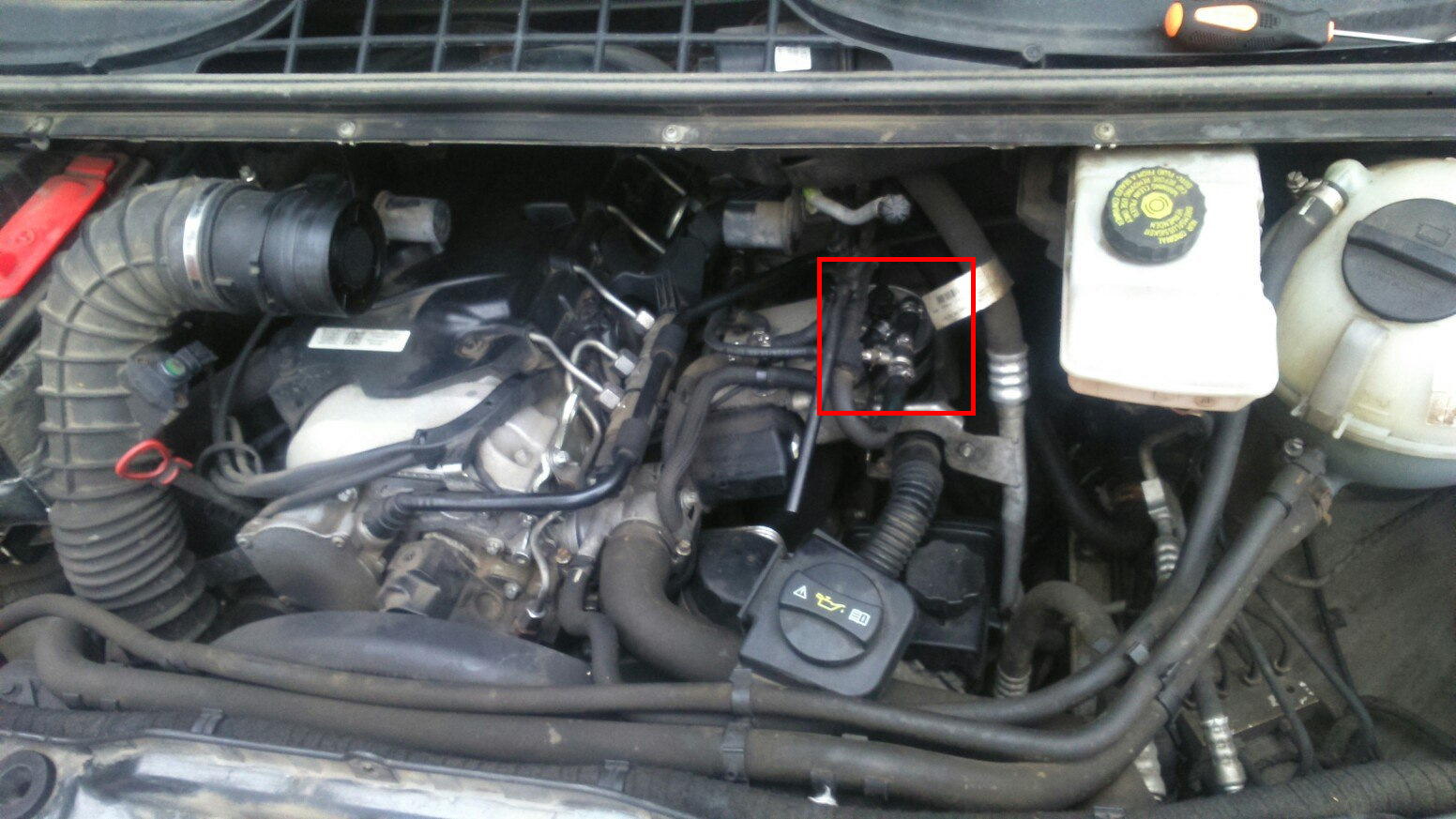

Расположение топливного фильтра на автомобиле Mercedes-Benz Vito W639

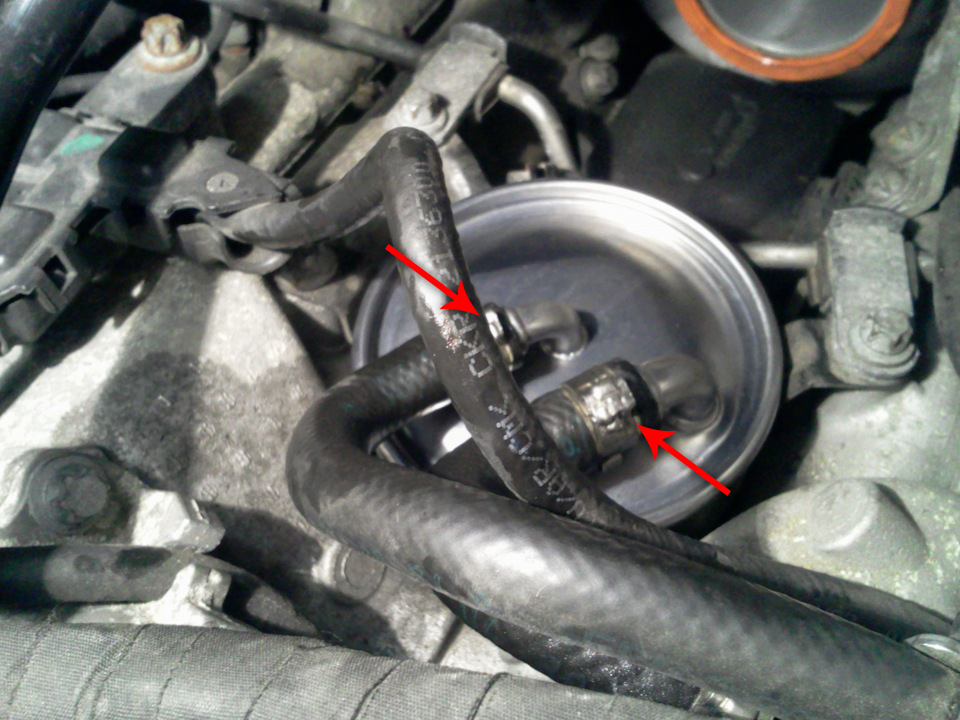

Крепление топливного фильтра на автомобиле Mercedes-Benz Vito W639

Примечание:

1 - Во время отсоединения топливопровода будет вытекать топливо, будьте осторожны.

2 - Соблюдайте осторожность, чтобы в топливопровод не попали частички пыли или грязи.

3 - Чтобы из топливопроводов не вытекало слишком много топлива, заглушите его подходящей пробкой.

Полезный совет:

Перед отсоединением топливопроводов промаркируйте их. Это предотвратит последующее неправильное подсоединение топливопроводов к топливному фильтру.

5. Извлеките топливный фильтр Мерседес Вито из кронштейна. Слейте из топливного фильтра остатки топлива.

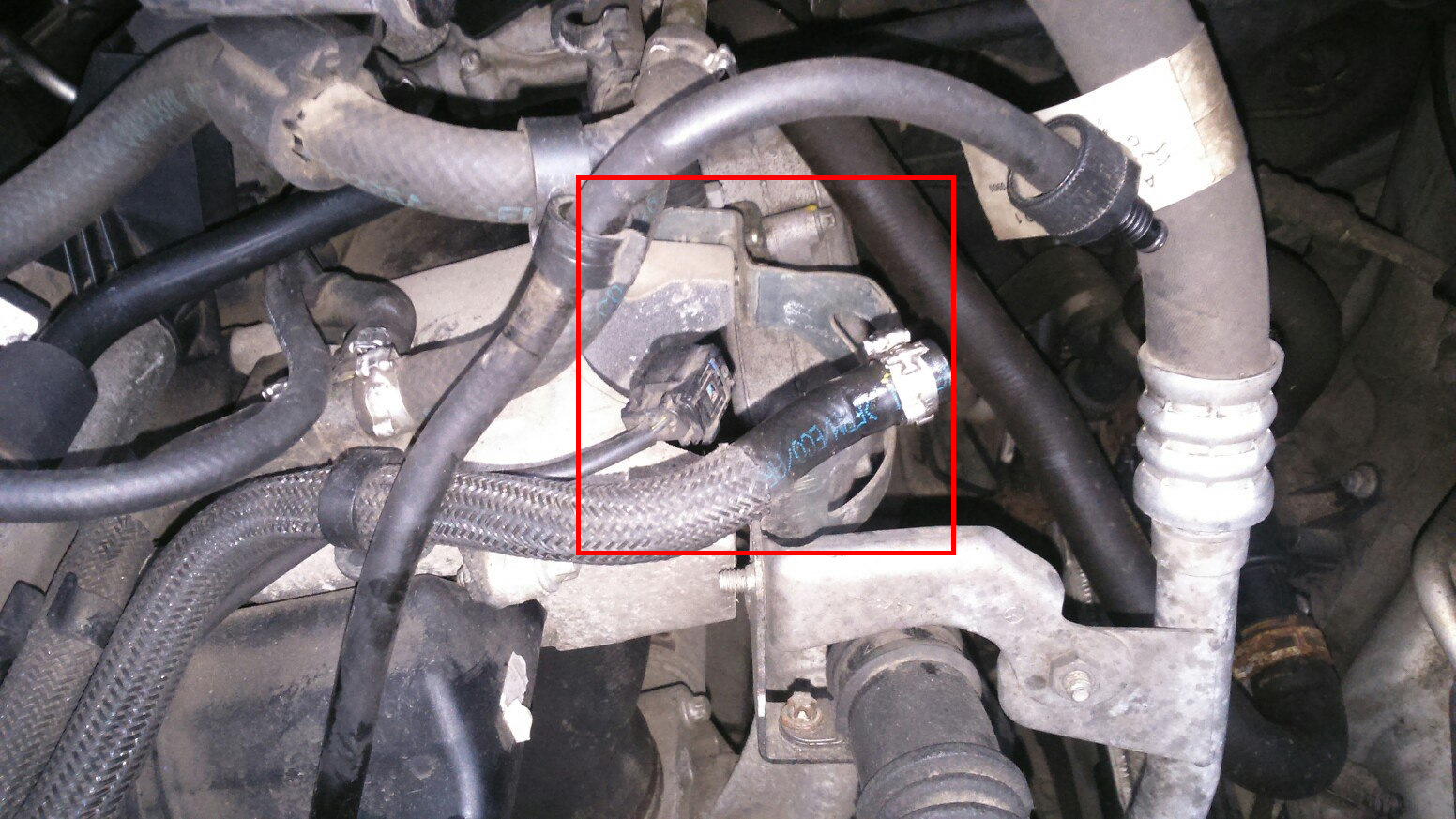

Посадочное место топливного фильтра на автомобиле Mercedes-Benz Vito W639

Замена топливного фильтра A 642 092 05 01 на автомобиле Mercedes-Benz Vito W639

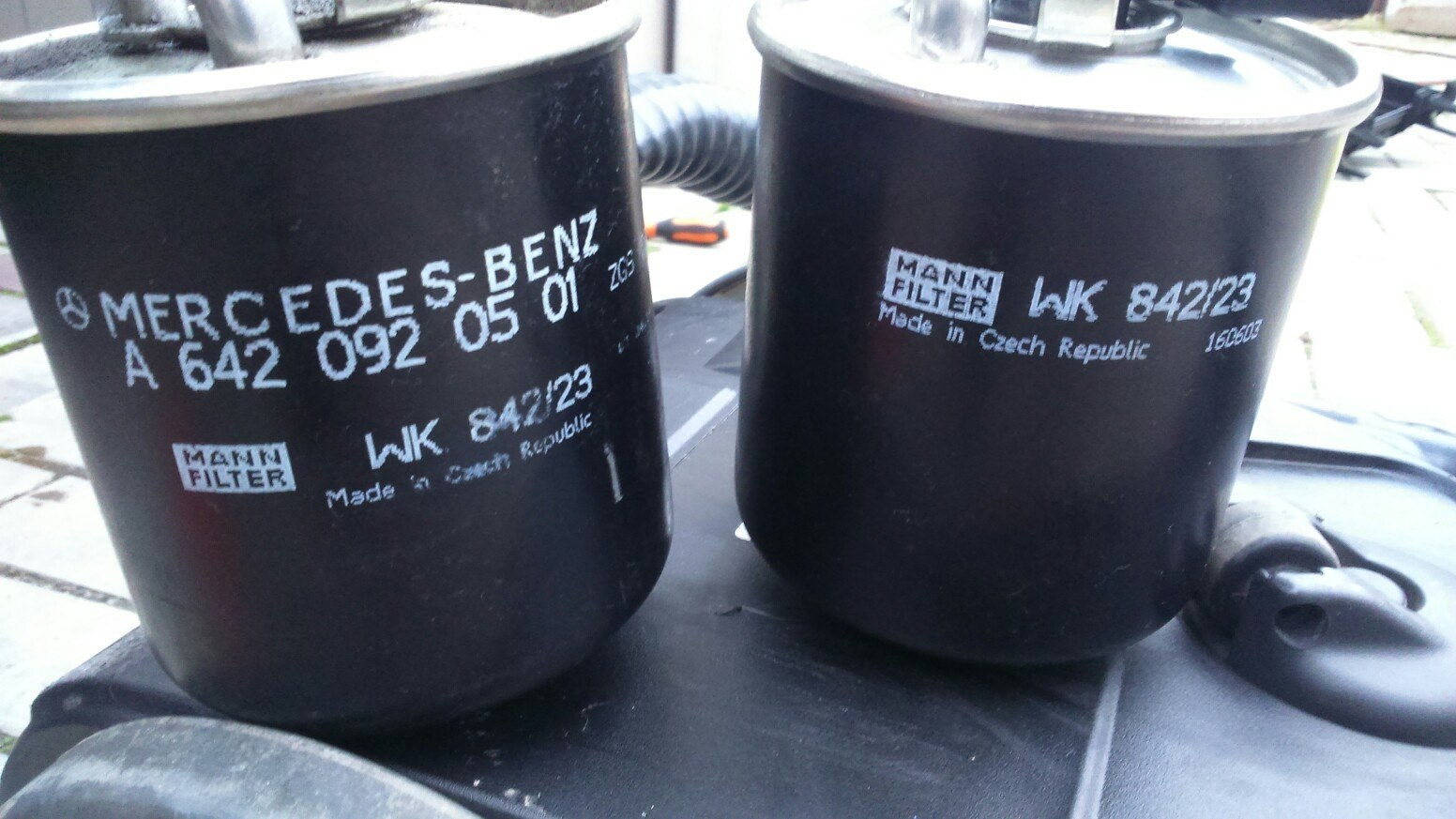

Старый и новый топливный фильтр дизель Мерседес Вито

6. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
