Включение/выключение автоматического режима системы климат - контроля Mercedes-Benz Vito W639

В зависимости от комплектации на автомобиль устанавливают блок управления системой отопления (кондиционирования) и вентиляции с ручным управлением или автоматическую систему управления микроклиматом (климат контроль).

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом.

Воздух из воздухозаборника может поступать в салон автомобиля через сопла обдува​ (ветрового стекла, боковые, центральные и нижние сопла).

Дисплей климат-контроля на автомобиле Mercedes-Benz Vito W639

Блок климат контроля Мерседес Вито

Дисплей климат-контроля на автомобиле Mercedes-Benz Vito W639

1 – Температура.

2 – Включен автоматический режим (если на дисплее горит auto).

3 – Распределение воздуха.

4 – Автоматически предварительно выбранная ступень режима работы вентилятора.

Управление климат контролем на автомобиле Mercedes-Benz Vito W639

Блок управления климат контролем Мерседес Вито

1 – Дисплей климат контроля.

2 – Экономический режим / режим использования остаточного тепла двигателя.

3 – Увеличение количества подаваемого воздуха. Уменьшение количества подаваемого воздуха.

4 – Регулирование распределения воздуха.

5 – Автоматическое регулирование:

– Температуры;

– Распределение воздуха;

– Мощности вентилятора.

6 – Регулятор температуры.

7 – Оттаивание стекол, осушение воздуха, рециркуляция воздуха.

Система термотроник (климат - контроль) самостоятельно регулирует в автоматическом режиме температуру салона, количество подаваемого воздуха и распределение воздуха.

Количество подаваемого воздуха через сопла в зоны голов и заднюю часть салона Вы можете регулировать только вручную.

Система термотроник (климат - контроль) отапливает или охлаждает салон автомобиля в зависимости от:

1 – Выбранной температуры.

2 – Солнечного излучения.

3 – Температуры наружного воздуха.

На автомобиле установлен фильтр с активированным углем, который задерживает частицы пыли, цветочную пыльцу и запахи из поступающего в салон автомобиля снаружи воздуха. Интервал замены фильтра зависит от воздействия окружающей среды, например сильного загрязненного воздуха. Замена салонного фильтра описана в этой статье.

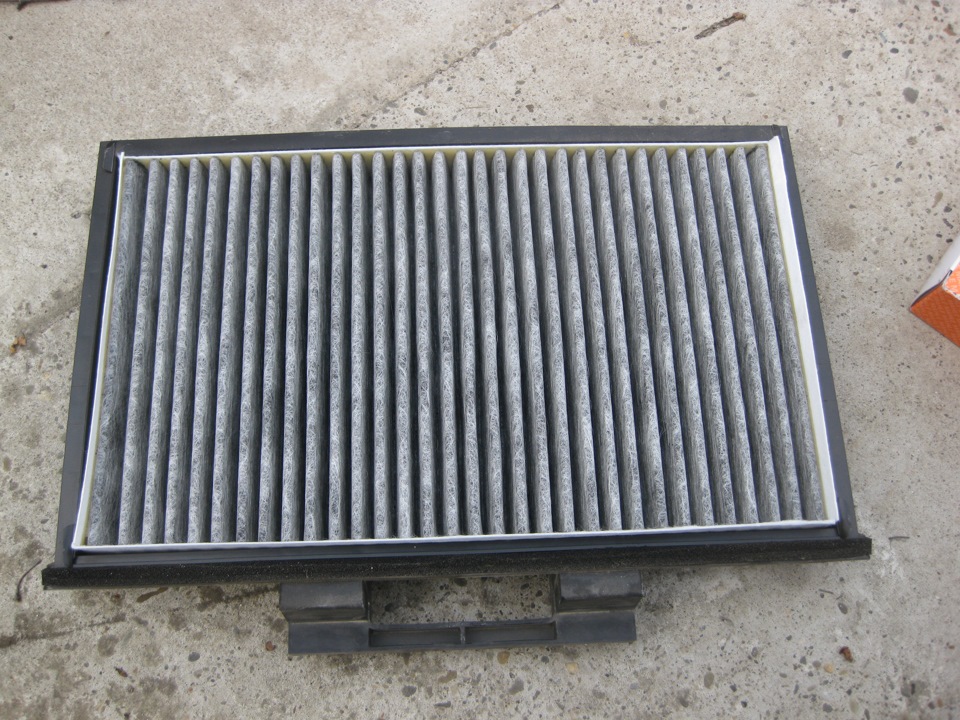

Салонный фильтр на автомобиле Mercedes-Benz Vito W639

Салонный фильтр

Примечание:

Под автомобилем может скапливаться конденсат.

Если салон автомобиля сильно нагрет солнечными лучами, то перед началом движения следует  проветрить автомобиль.

Держите прорези для входа воздуха между капотом и ветровым стеклом, свободными от снега.

Не кладите никакие предметы на панели рабочего места водителя. В противном случае они могут закрыть солнечный датчик на стороне водителя.

Для создания вентилирующего воздуха устанавливайте сдвижные ручки средних сопел в среднее положение.

Осушение воздуха (Reheat):

В экономичном режиме не производится ни охлаждение, ни осушение воздуха. Выбирайте этот режим только на короткое время. Иначе могут запотеть стекла.

Выключение:

Для включения нажмите на кнопку ACoff индикация появится на дисплее.

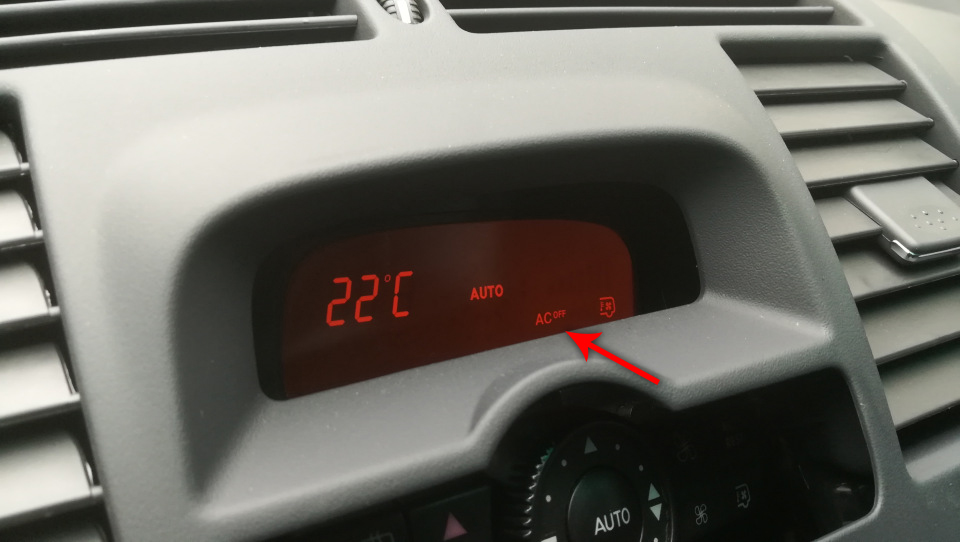

Осушение воздуха в климат контроле автомобиля Mercedes-Benz Vito W639

Включение:

Для включения нажмите на кнопку ACoff индикация исчезнет с дисплея.

Остаточное тепло двигателя:

После длительной поездки двигатель Мерседес Вито 639 излучает остаточное тепло. Это остаточное тепло двигателя Вы можете использовать в автомобиле.

Примечание:

Продолжительность отопления зависит от температуры охлаждающей жидкости и выбранной температуры салона.

Независимо от положения регулятора подачи воздуха вентилятор работает на самой низкой ступени.

Для включения остаточное тепла двигателя:

1. Поверните ключ в замке зажигания в положение 0 или выньте его.

Ключ Мерседес Вито в замке зажигания в нулевом положении

2. Отрегулируйте в зависимости от потребностей:

– Температуру.

– Распределение воздуха.

– Воздушные сопла.

3. Нажмите на кнопку REST и индикация будет гореть на дисплее.

Для выключения остаточное тепла двигателя:

1. Нажмите на кнопку REST и контрольная лампа в кнопке погаснет.

Примечание:

Режим использования остаточного тепла двигателя автоматически отключается:

– Приблизительно через 30 минут.

 Если Вы поворачиваете ключ в положение 1 или 2.

 Если напряжение аккумуляторной батареи падает.

Базовые установки климат - контроля:

Описание климат контроля на автомобиле Mercedes-Benz Vito W639

Автоматический режим

Включение автоматического режима:

1. Нажмите на кнопку AUTO и индикация появится на дисплее. Климатическая установка автоматически регулируется.

Кнопка AUTO климат контроля на автомобиле Mercedes-Benz Vito W639

Выключение автоматического режима:

1. Нажмите на кнопку AUTO и индикация исчезнет с дисплея. Климатическая установка сохраняет актуальные установки.

Регулировка температуры:

Установите температуру с помощью регулятора температуры. Изменение температуры производите только небольшими шагами.

Установка температуры климат - контроля на автомобиле Mercedes-Benz Vito W639

Повышение:

Нажмите регулятор температуры вверху. На дисплее отображается выбранная температура. Если Вы выбираете температуру выше 28ºC, то на дисплее будет отображаться «Hi». Если система термотроник работает с максимальной мощностью охлаждения, то на дисплее отображается MAX COOL.

Повышение температуры климат контроля на автомобиле Mercedes-Benz Vito W639

Температура и кнопки регулировки температуры (красная - тепло, синяя - холод)

Понижение:

Нажмите на регулятор температуры внизу. На дисплее отображается выбранная температура.  Если Вы выбираете температуру выше 16ºC, то на дисплее будет отображаться «Lo».

Регулировка количества подаваемого воздуха:

При необходимости Вы можете вручную регулировать количество подаваемого воздуха по семи ступеням. На дисплее посредством столбчатой диаграммы отображается установленное количество подаваемого воздуха.

Диаграмма подаваемого воздуха климат-контроль на автомобиле Mercedes-Benz Vito W639

Диаграмма количества подаваемого воздуха

Примечание:

Если Вы включили автоматический режим работы системы термотроник и нажимаете кнопки количества воздуха, то:

– Индикация - исчезнет с дисплея.

– Распределение воздуха остается в автоматическом режиме.

Увеличение подачи воздуха:

Нажмите на верхнюю кнопку вентилятора. Вентилятор работает на выбранной ступени режима работы. На дисплее посредством столбчатой диаграммы индицируется выбранная мощность подачи воздуха.

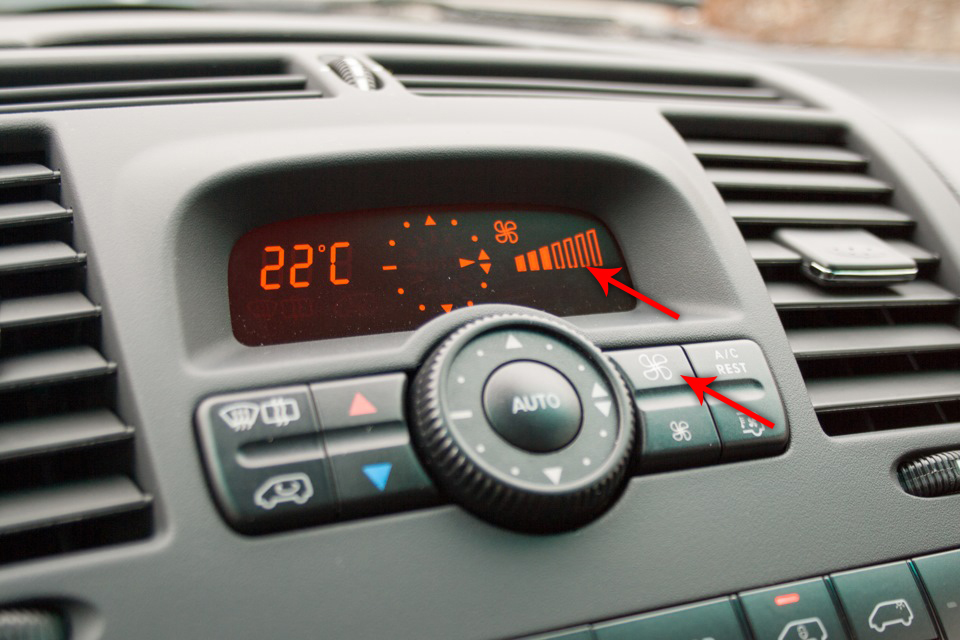

Мощность вентилятора климат контроля на автомобиле Mercedes-Benz Vito W639

Кнопка которая отвечает за Вентилятор на Мерседес Вито и индикация  диаграмма ступени режима работы вентилятора.

Уменьшение подачи воздуха:

Нажмите на нижнюю кнопку вентилятора. Вентилятор работает на выбранной ступени режима работы. На дисплее посредством столбчатой диаграммы индицируется выбранная мощность подачи воздуха.

Автоматический режим распределения воздуха:

Нажмите на кнопку AUTO. Индикация AUTO появляется на дисплее. Климатическая установка автоматически регулируется.

Регулировка распределения воздуха:

Распределение подаваемого воздуха производите с помощью регулятора распределения воздуха. На дисплее посредством стрелок индицируется установленное распределение воздуха.

Примечание:

Если Вы включили автоматический режим работы системы Термотроник (климат - контроль) и поворачиваете колесико регулятора распределения воздуха, то:

– Индикация - исчезает с дисплея.

– Количество подаваемого воздуха остается в автоматическом режиме.

Символы на переключателе означают следующее:

Левый символ:

 Направляет воздух к соплам вентиляции.

Верхний символ:

 Направляет воздух к ветровому стеклу.

– Направляет воздух к соплам вентиляции.

Правый символ:

 Направляет воздух к ветровому стеклу.

– Направляет воздух к соплам вентиляции.

 Направляет воздух в пространство для ног.

Нижний символ:

– Направляет воздух к соплам вентиляции.

 Направляет воздух в пространство для ног.

Регулятор воздуха климат контроля на автомобиле Mercedes-Benz Vito W639

Переключатель подачи воздуха

Ручной режим распределения воздуха:

Поверните колесико регулятора распределения воздуха в желаемое положение.

Автоматический режим распределения воздуха:

Нажмите на кнопку AUTO. Индикация AUTO появится на дисплее. Климатическая установка автоматически регулирует количество подаваемого воздуха через средние и боковые сопла. Количество подаваемого воздуха зависит от распределения воздуха.

Вы можете дополнительно с помощью регулировочного колесика на соплах регулировать количество подаваемого воздуха.

Режим рециркуляции воздуха:

При проникновении неприятных запахов и пыли снаружи в салон Вы можете временно отключить подачу свежего воздуха. В этом случае свежий воздух больше не попадается, а вместо этого производится рециркуляция воздуха в салоне.

ПРЕДУПРЕЖДЕНИЕ:

Включайте режим рециркуляции воздуха лишь кратковременно. В противном случае качество воздуха может ухудшиться, и стекла могут запотеть.

Запотевание стекол приводит к ухудшению видимости, что повышает риск аварии. В результате плохой видимости может возникнуть опасность для Вас и других участников движения.

Выключайте режим рециркуляции воздуха сразу, как только это станет возможно.

Кнопка для режима рециркуляции воздуха находится в панели управления термотроником (климат - контроля).

Включение:

Нажмите на кнопку рециркуляции и индикация появится на дисплее. Или нажмите на кнопку рециркуляции воздуха и удерживайте ее нажатой дольше 2-х секунд:

– Включается режим рециркуляции.

– Открытые окна салона и сдвижные люки автоматически закрываются.

– Индикация рециркуляции воздуха появляется на дисплее.

Рециркуляция воздуха климат контроля на автомобиле Mercedes-Benz Vito W639

Кнопка рециркуляции воздуха

Выключение рециркуляции воздуха:

Нажмите на кнопку рециркуляции воздуха или нажмите и удерживайте кнопку рециркуляции не дольше 2-х секунд:

– Выключится режим рециркуляции.

– Окна салона и сдвижные люки автоматически открываются в исходное положение.

– Индикация рециркуляции воздуха исчезнет с дисплея.

Примечание:

Режим рециркуляции воздуха выключается автоматически в зависимости от температуры наружного воздуха приблизительно по истечении от 10 до 30 минут.

Источник: carpedia.club
