Снятие и установка амортизатора передней подвески Mercedes-Benz Vito W639

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Головка на 13 мм
  • Головка на 21 мм
  • Гаечный ключ накидной изогнутый 18 мм
  • Гаечный ключ накидной изогнутый 21 мм
  • Торцевая головка Torx (звездочка)  Т40
  • Отвертка плоская средняя
  • Балонный ключ
  • Домкрат винтовой
  • Опорные стойки
  • Упоры под колеса «башмаки»

Детали и расходники:

  • Аэрозольная смазка WD-40 или аналог
  • Полотенце
  • Амортизатор передней подвески (при необходимости) (A 639 320 60 13)

Примечание:

В этой статье описана замена амортизатора Мерседес Вито.

1. Установите автомобиль на ровной поверхности и откройте капот, как описано в этой статье.

Подкапотное пространство на автомобиле Mercedes-Benz Vito W639

2. Открутите и снимите стеклоочистители, как описано в этой статье.

Крепление дворников на автомобиле Mercedes-Benz Vito W639

Примечание:

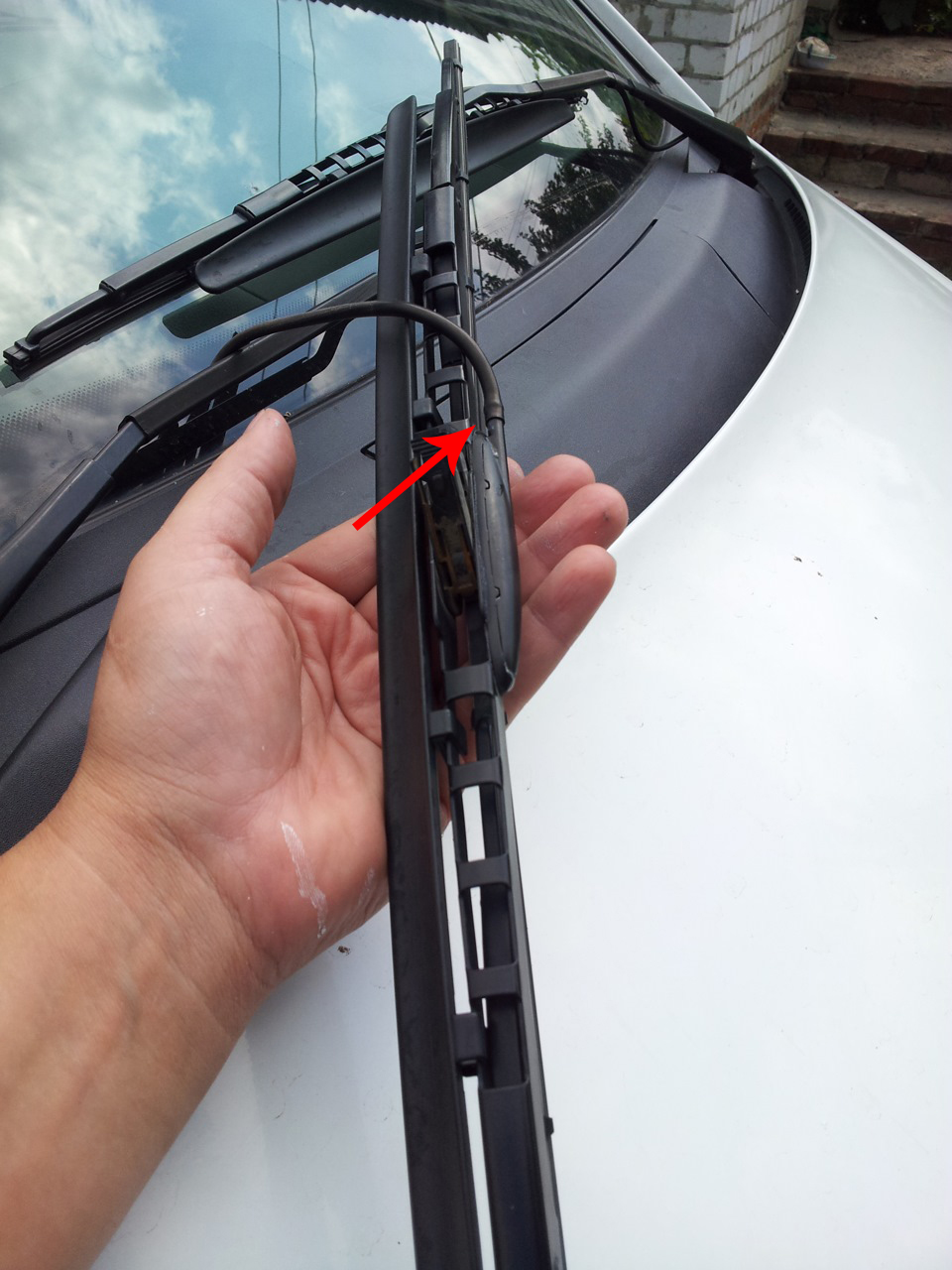

Не забудьте отсоединить водовод от дворников.

Водовод дворников на автомобиле Mercedes-Benz Vito W639

3. Снимите крышку салонного фильтра.

Крышка салонного фильтра на автомобиле Mercedes-Benz Vito W639

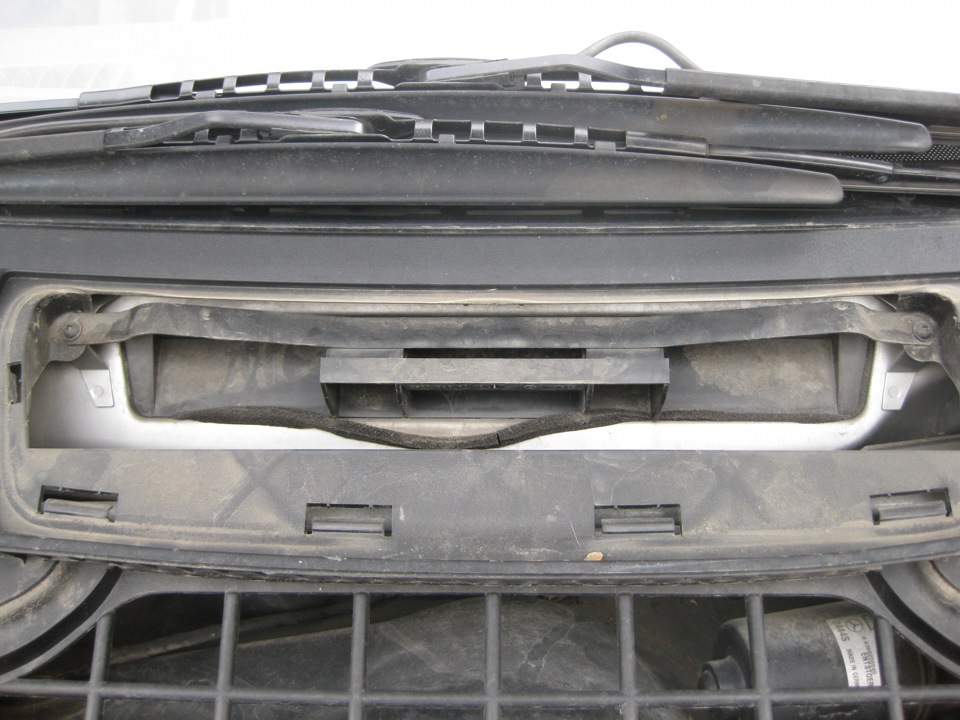

Доступ к салонному фильтру на автомобиле Mercedes-Benz Vito W639

4. Открутите два крепления планки салонного фильтра и снимите планку.

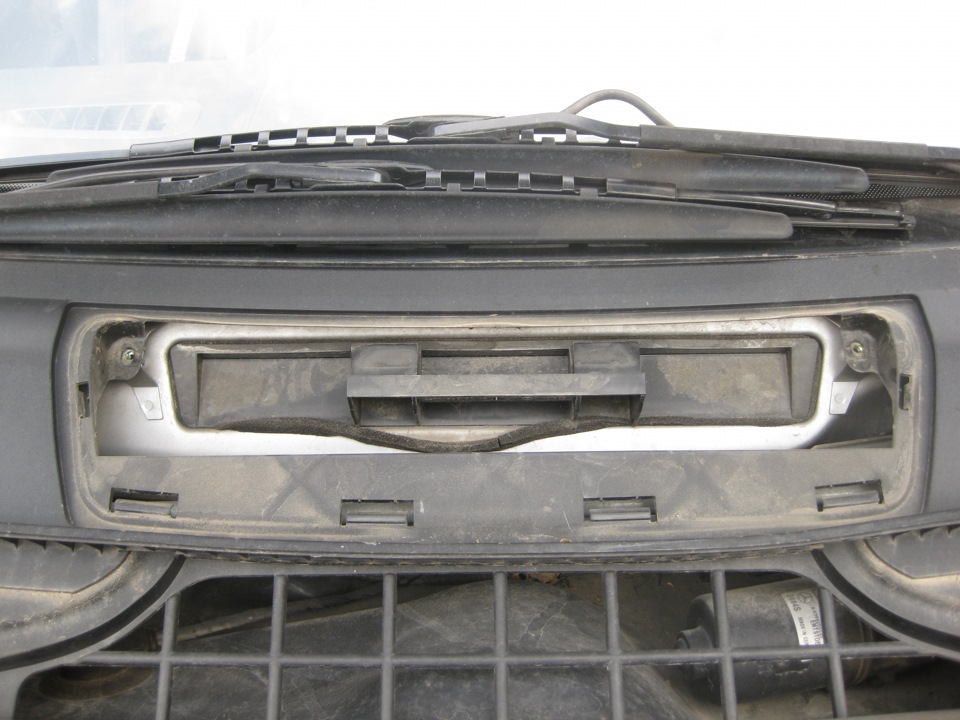

Планка крепления салонного фильтра на автомобиле Mercedes-Benz Vito W639

Замена салонного фильтра на автомобиле Mercedes-Benz Vito W639

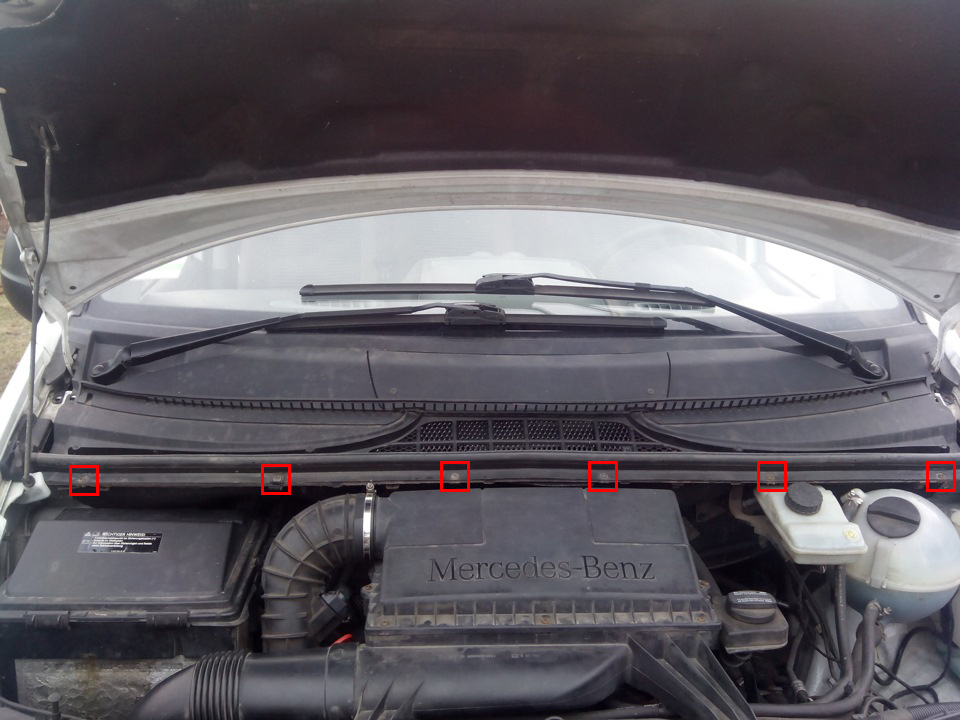

5. Открутите 6 саморезов и снимите пластик под лобовым стеклом (жабо).

Крепление жабо на автомобиле Mercedes-Benz Vito W639

Замена жабо на автомобиле Mercedes-Benz Vito W639

6. Снимите корпус воздушного фильтра и заливную горловину моторного масла.

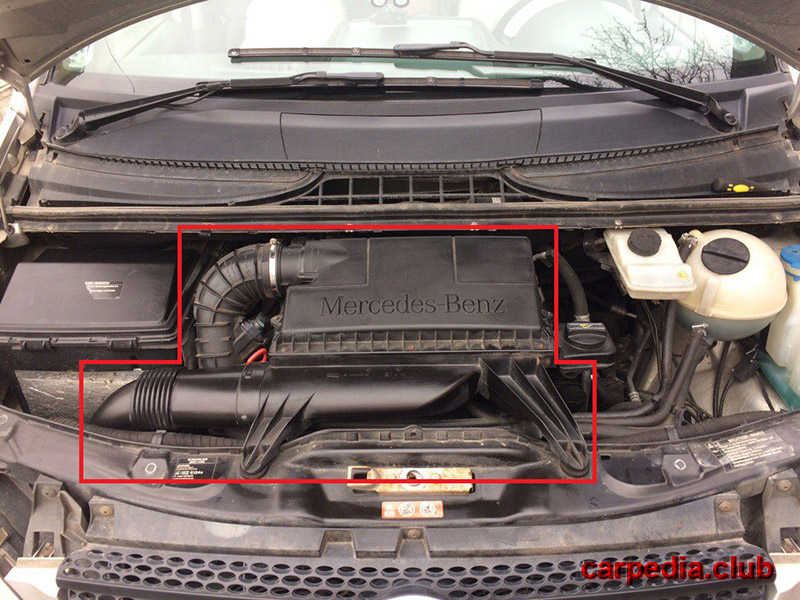

Расположение корпуса воздушного фильтра на автомобиле Mercedes-Benz Vito W639

Снять корпус воздушного фильтра на автомобиле Mercedes-Benz Vito W639

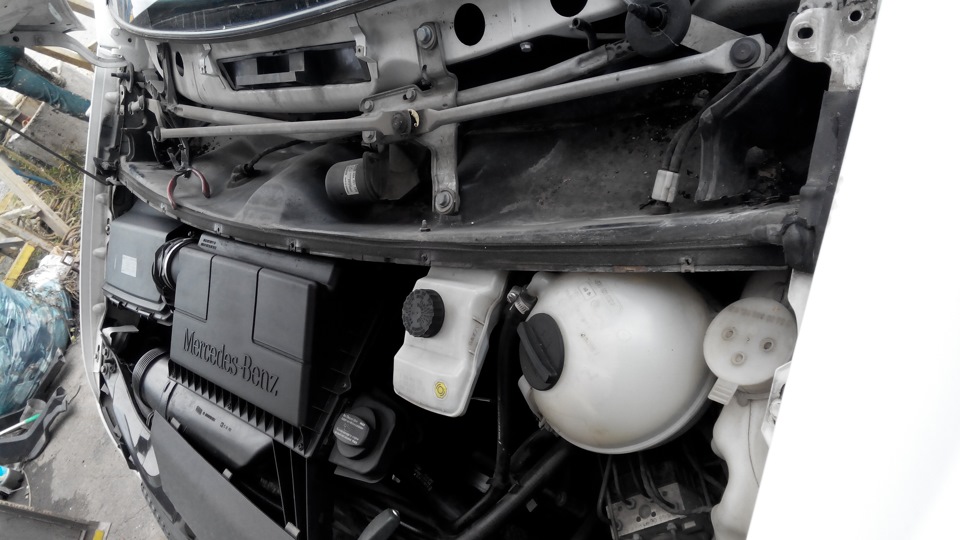

Жабо, корпус воздушного фильтра и маслозаливная горловина сняты.

Полезный совет:

Закупорьте полотенцем (или любым другим способом) воздухоподводящий рукав воздушного фильтра, чтобы туда не попала пыль, грязь или другие предметы.

Воздухоподводящий рукав воздушного фильтра на автомобиле Mercedes-Benz Vito W639

7. Снимите моторчик стеклоочистителей лобового стекла, как описано в этой статье.

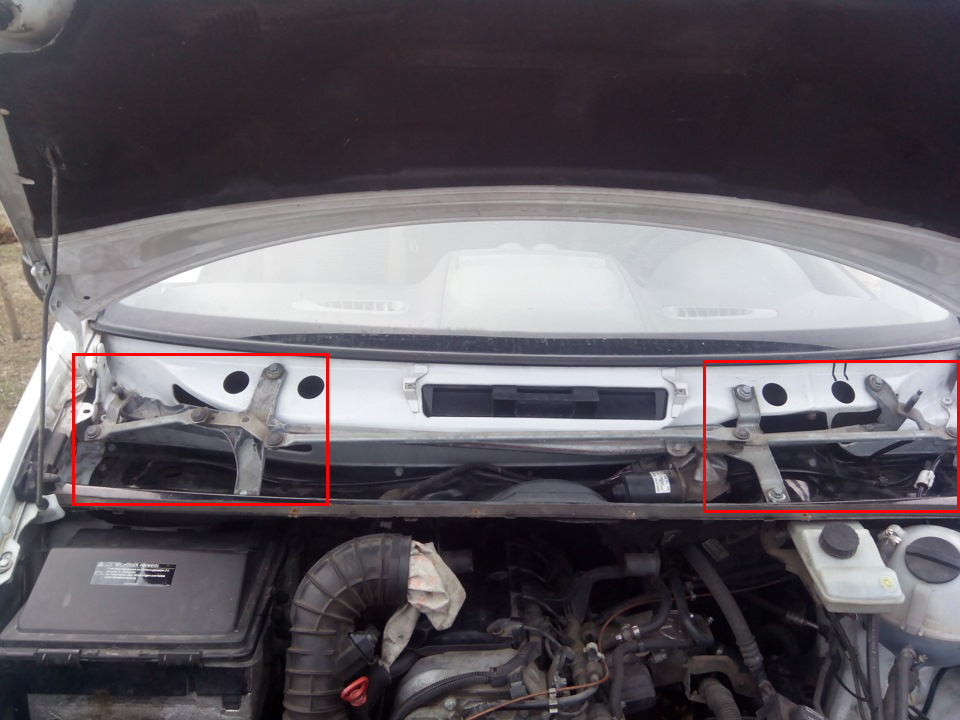

Моторчик дворников лобового стекла на автомобиле Mercedes-Benz Vito W639

8. Открутите 16 болтов крепления короба водостока и болт крепящий бачок тормозной жидкости к коробу. После этого снимите короб.

Крепление короба водостока на автомобиле Mercedes-Benz Vito W639

Крепление короба к бачку с тормозной жидкостью на автомобиле Mercedes-Benz Vito W639

Болт крепящий бачок тормозной жидкости к коробу

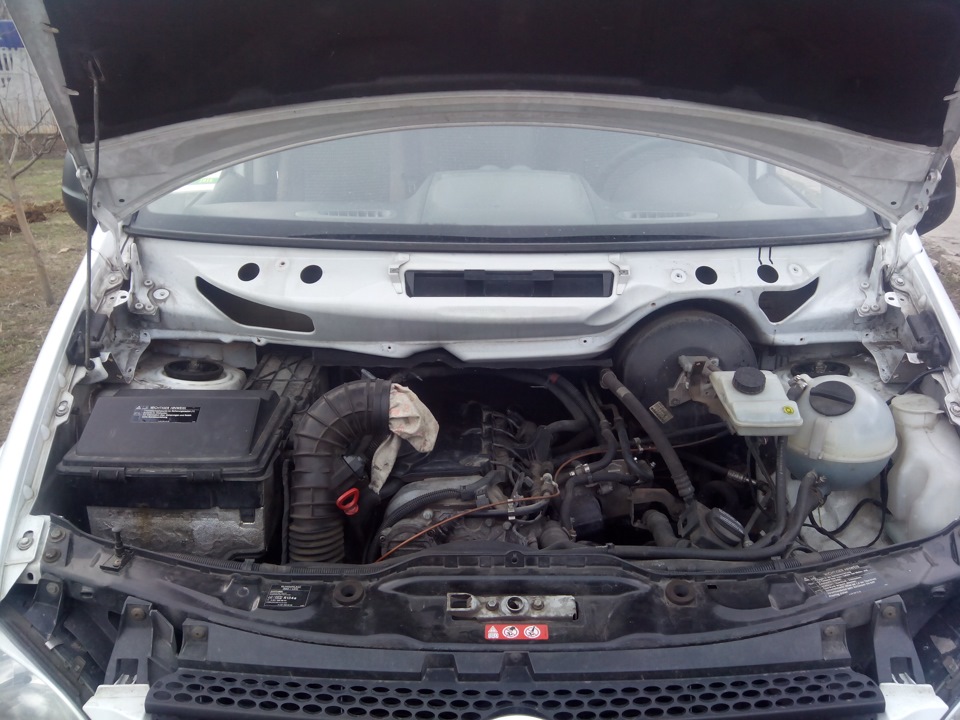

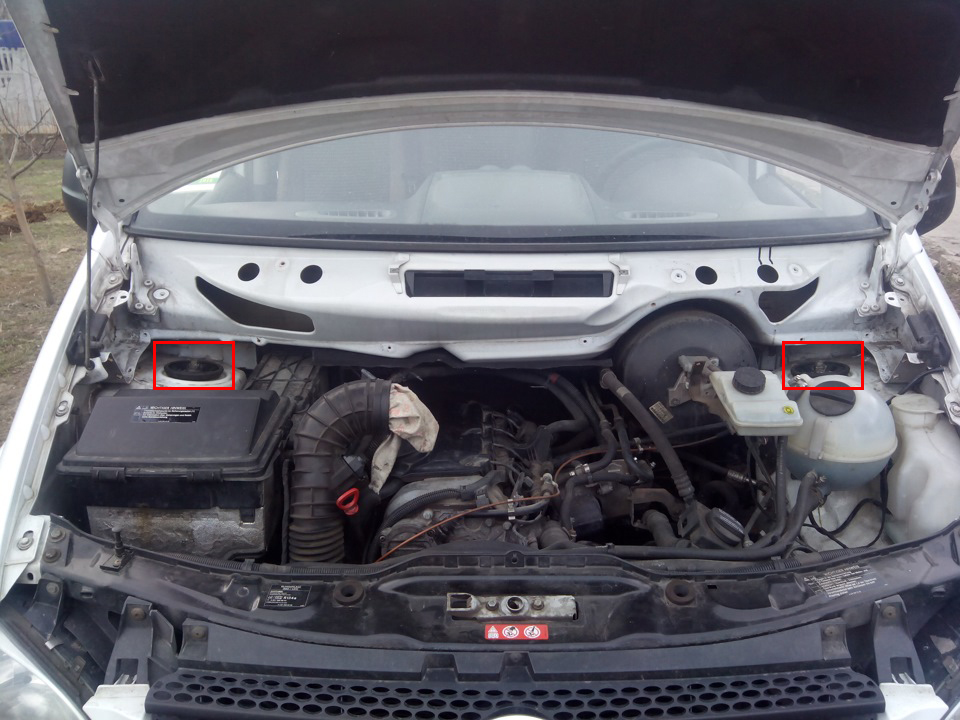

Снять жабо и короб водостока на автомобиле Mercedes-Benz Vito W639

9. Ослабьте верхнюю гайку амортизатора ключом «на 21» и фиксировать шестигранником.

Верхнее крепление переднего амортизатора на автомобиле Mercedes-Benz Vito W639

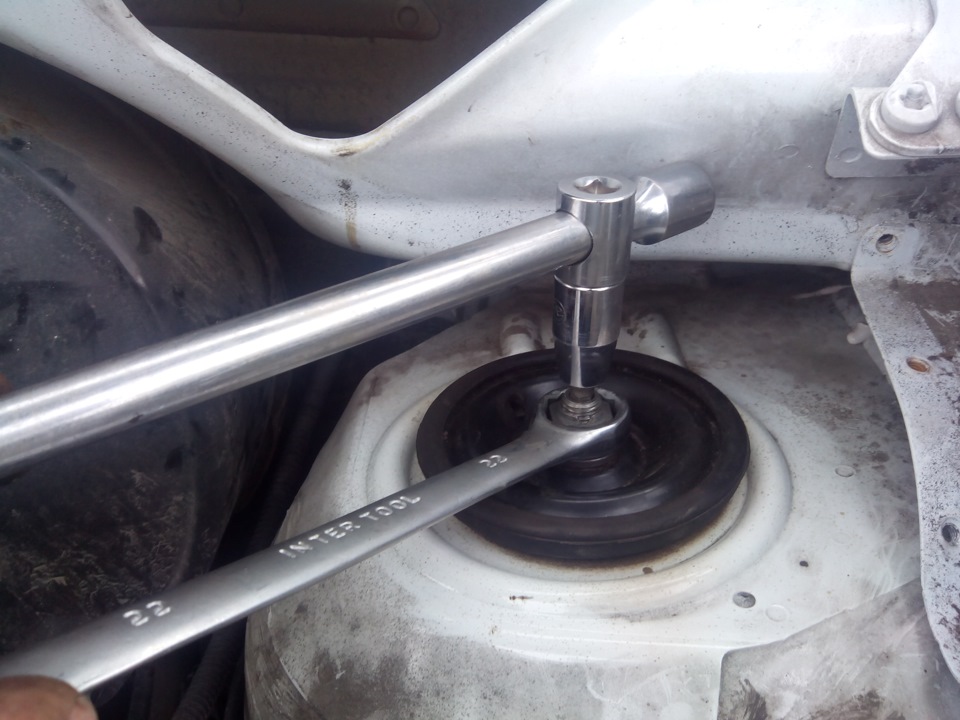

Ослабить верхнюю гайку переднего амортизатора на автомобиле Mercedes-Benz Vito W639

ПРЕДУПРЕЖДЕНИЕ:

Не откручивайте гайку полностью, чтобы амортизатор не свалился вниз.

10. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

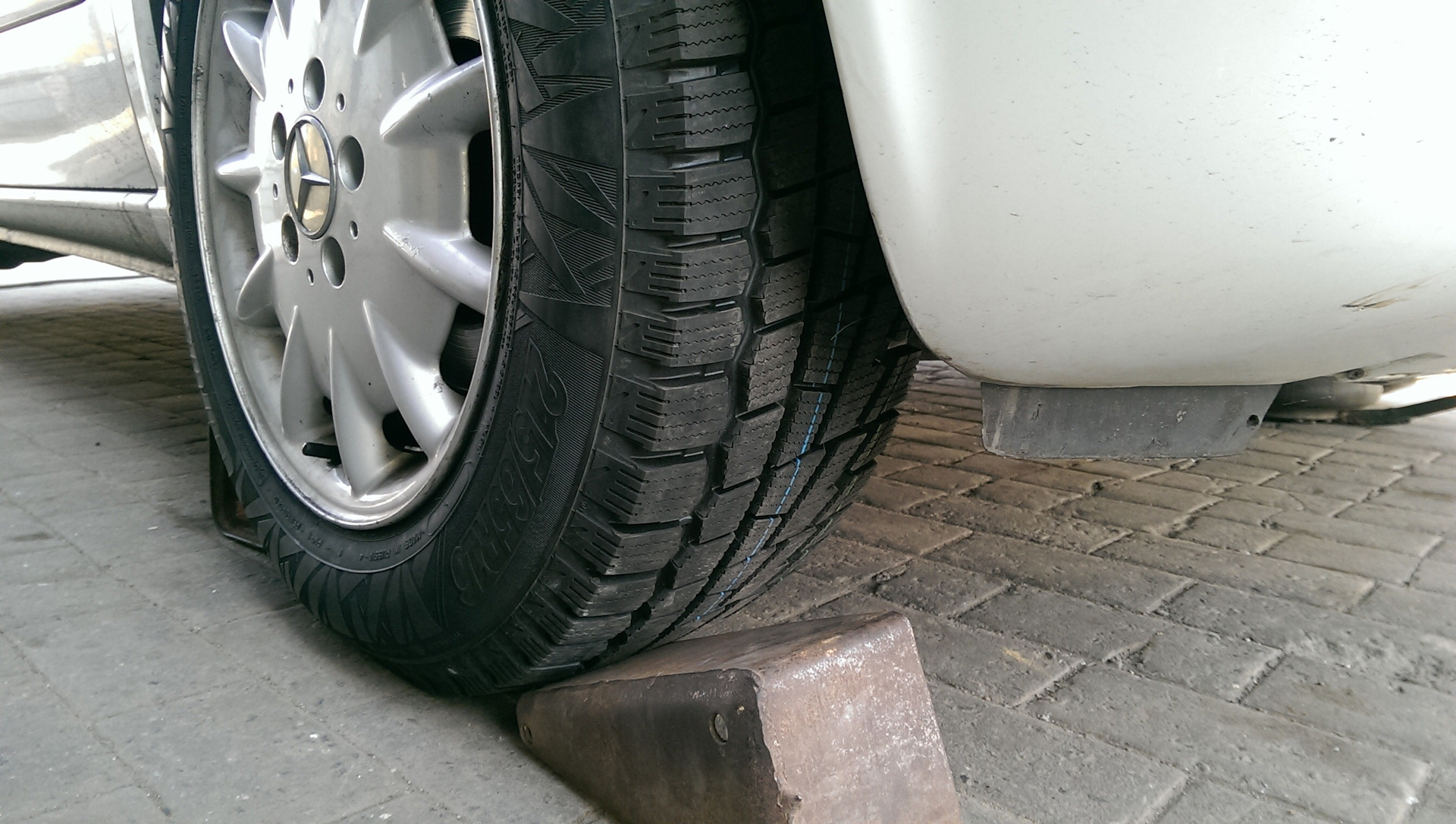

Подготовка автомобиля для снятия колеса на автомобиле Mercedes-Benz Vito W639

11. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

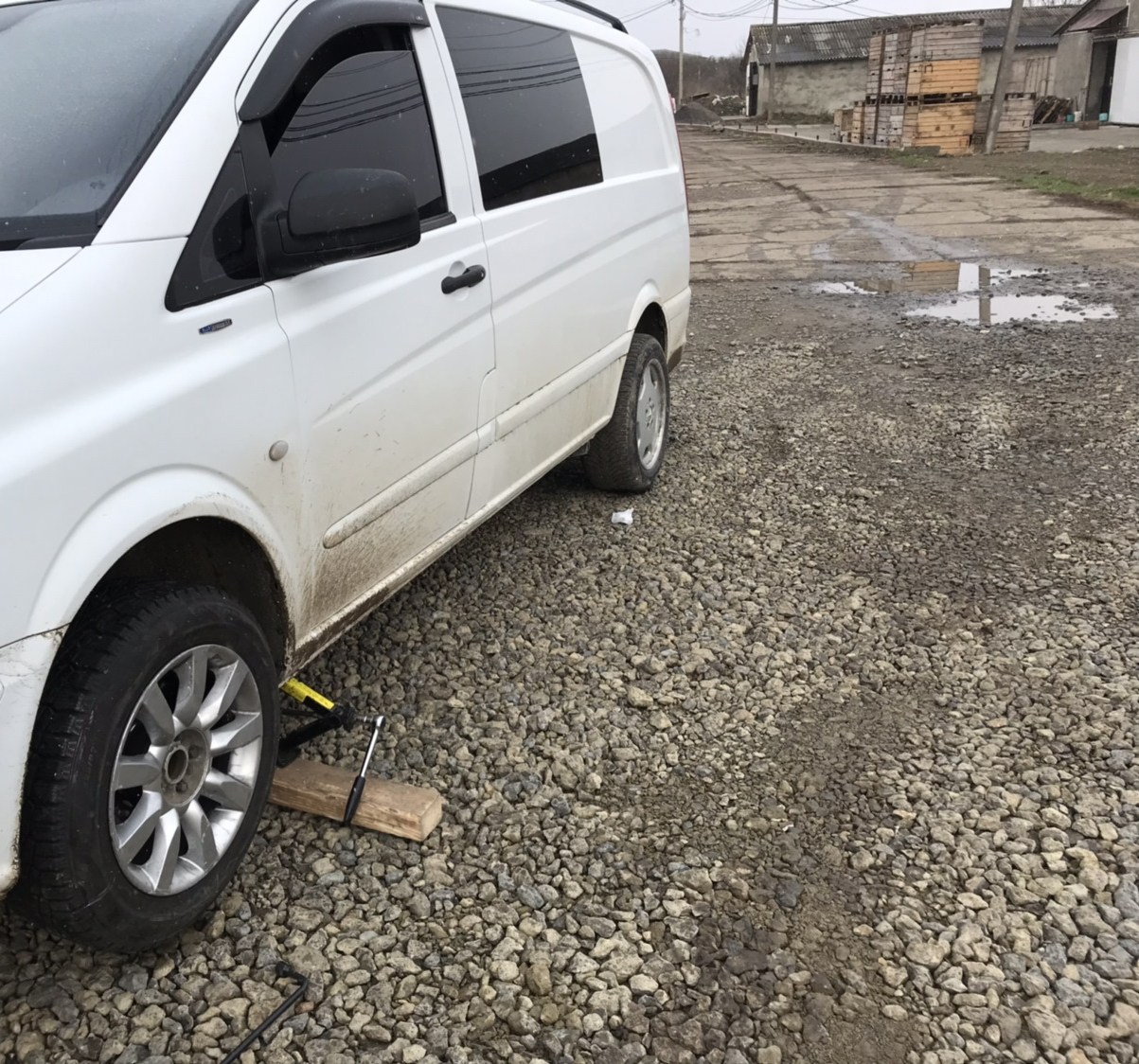

Поддомкратить переднюю часть автомобиля Mercedes-Benz Vito W639

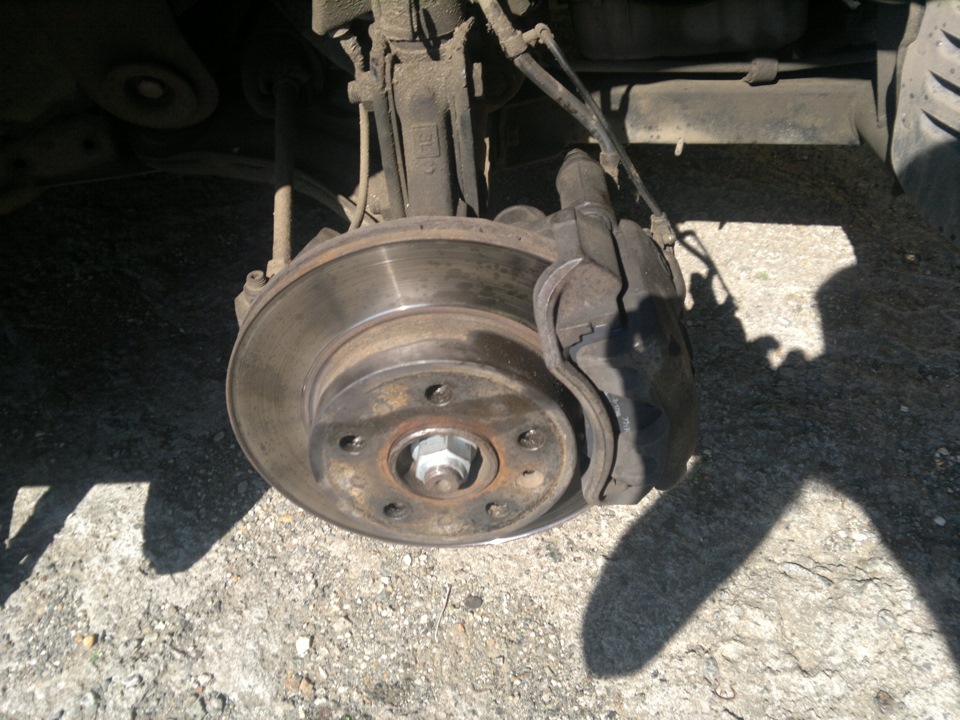

Снять переднее колесо на автомобиле Mercedes-Benz Vito W639

12. Отсоедините от амортизаторной стойки тормозной шланг, датчики тормозов и ABS.

Крепление тормозного шланга и датчика ABS на автомобиле Mercedes-Benz Vito W639

1 - Тормозной шланг.

2 - Посадочное место тормозного шланга.

3 - Датчик тормозов и ABS.

Полезный совет:

Нанесите на болты креплений аэрозольную смазку типа WD-40 или аналог, чтобы легче открутить крепления.

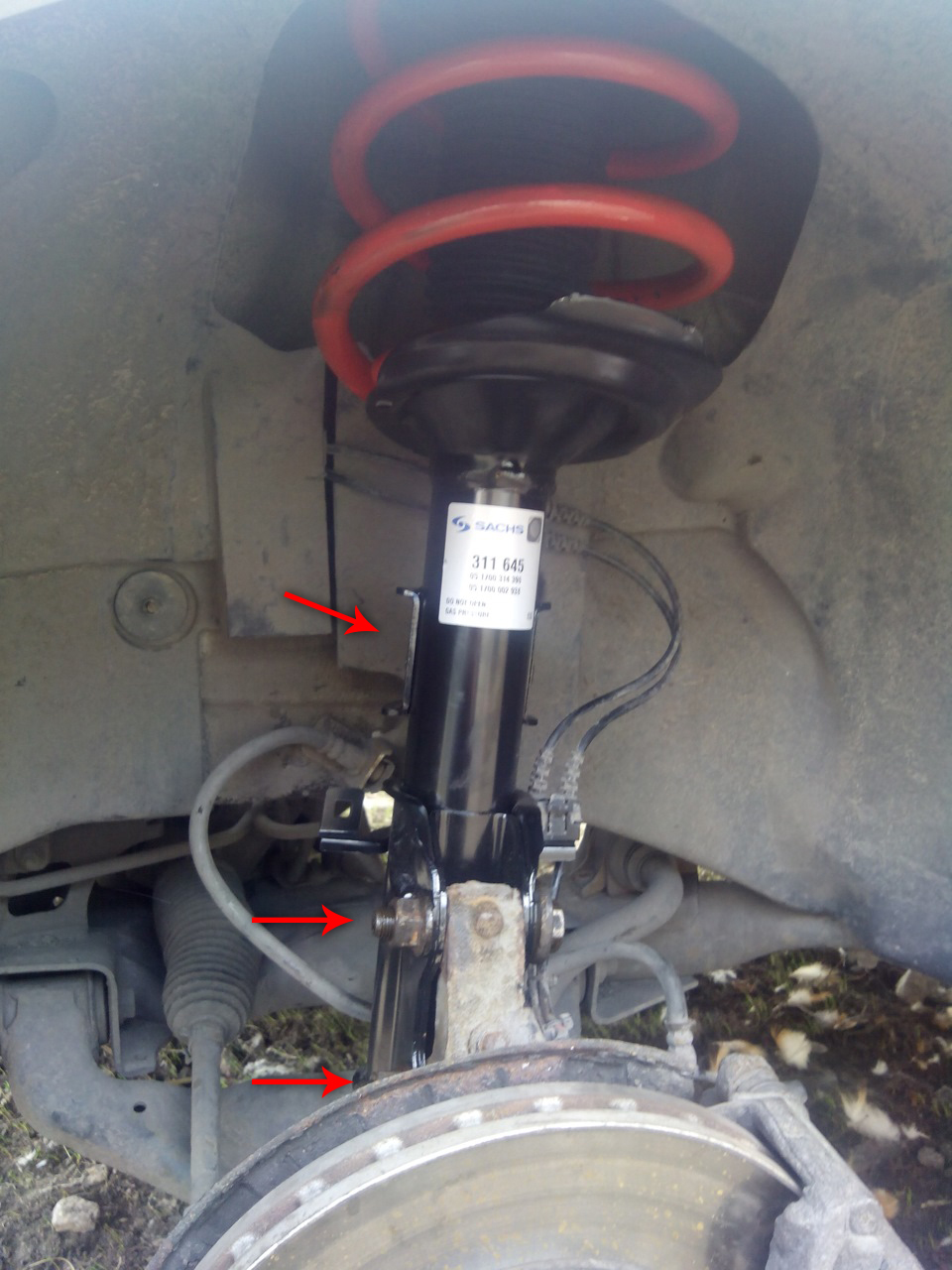

13. Открутите тягу стабилизатора ключом «на 18» и удерживайте звездочкой Т40.Крепление передней стойки амортизатора на автомобиле Mercedes-Benz Vito W639

Расположение креплений стойки амортизатора

Открутить тягу стабилизатора передней подвески на автомобиле Mercedes-Benz Vito W639

14. Открутите ключом «на 21» два болта и две гайки крепящих стойку стабилизатора к поворотному кулаку.

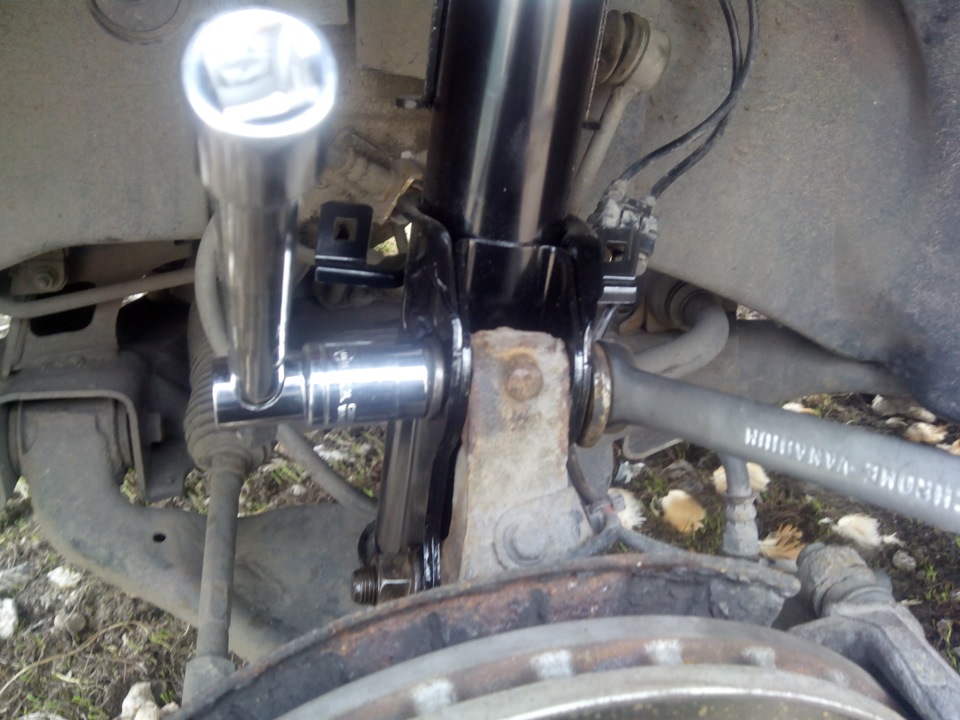

Открутить стойку стабилизатора к поворотному кулаку на автомобиле Mercedes-Benz Vito W639

15. Когда нижние крепления стойки откручены, придерживайте стойку и открутите полностью верхнюю гайку крепления.

Замена передней стойки стабилизатора на автомобиле Mercedes-Benz Vito W639

Открутить гайку стойки амортизатора на автомобиле Mercedes-Benz Vito W639

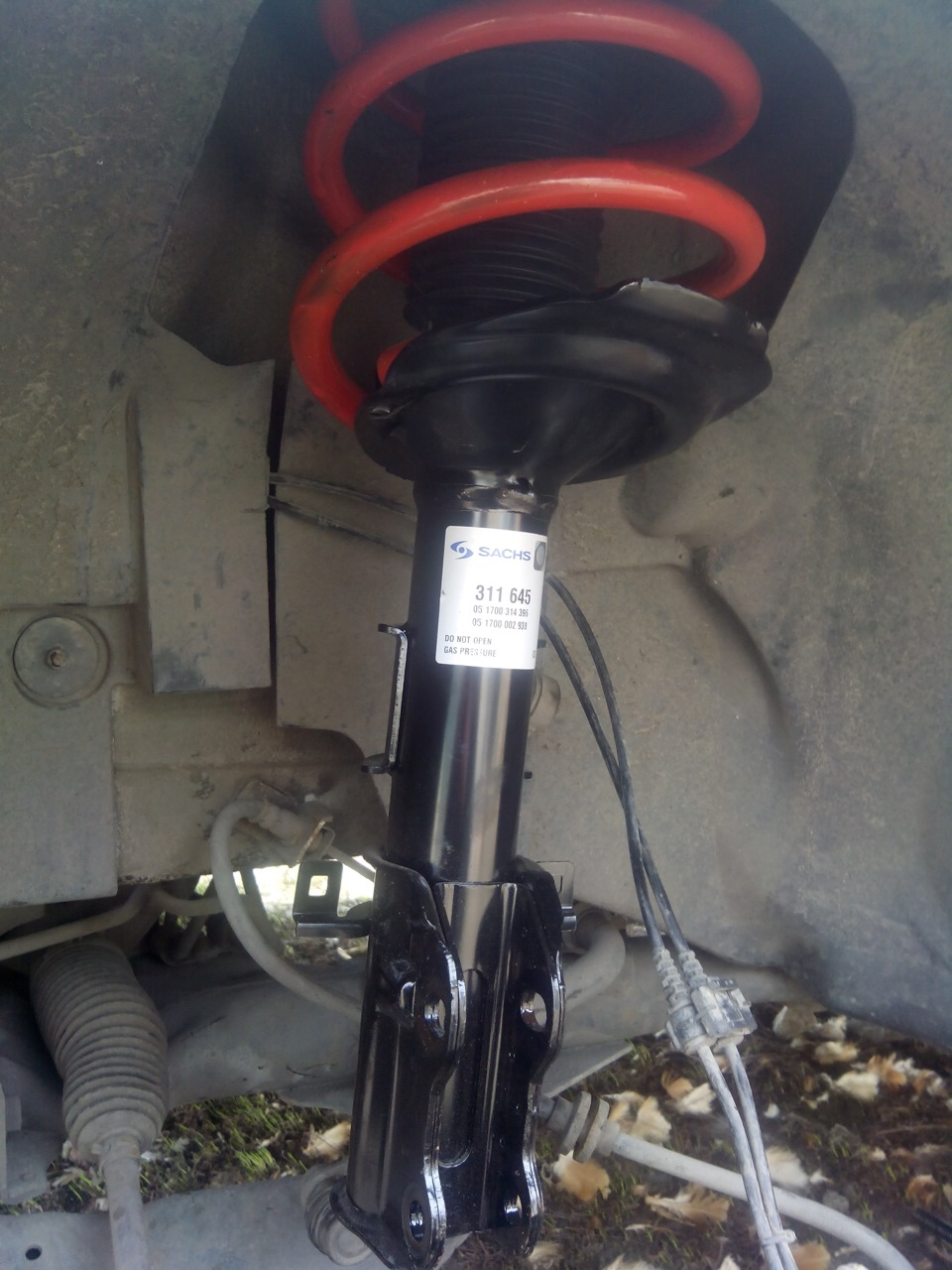

Стойка стабилизатора на автомобиле Mercedes-Benz Vito W639

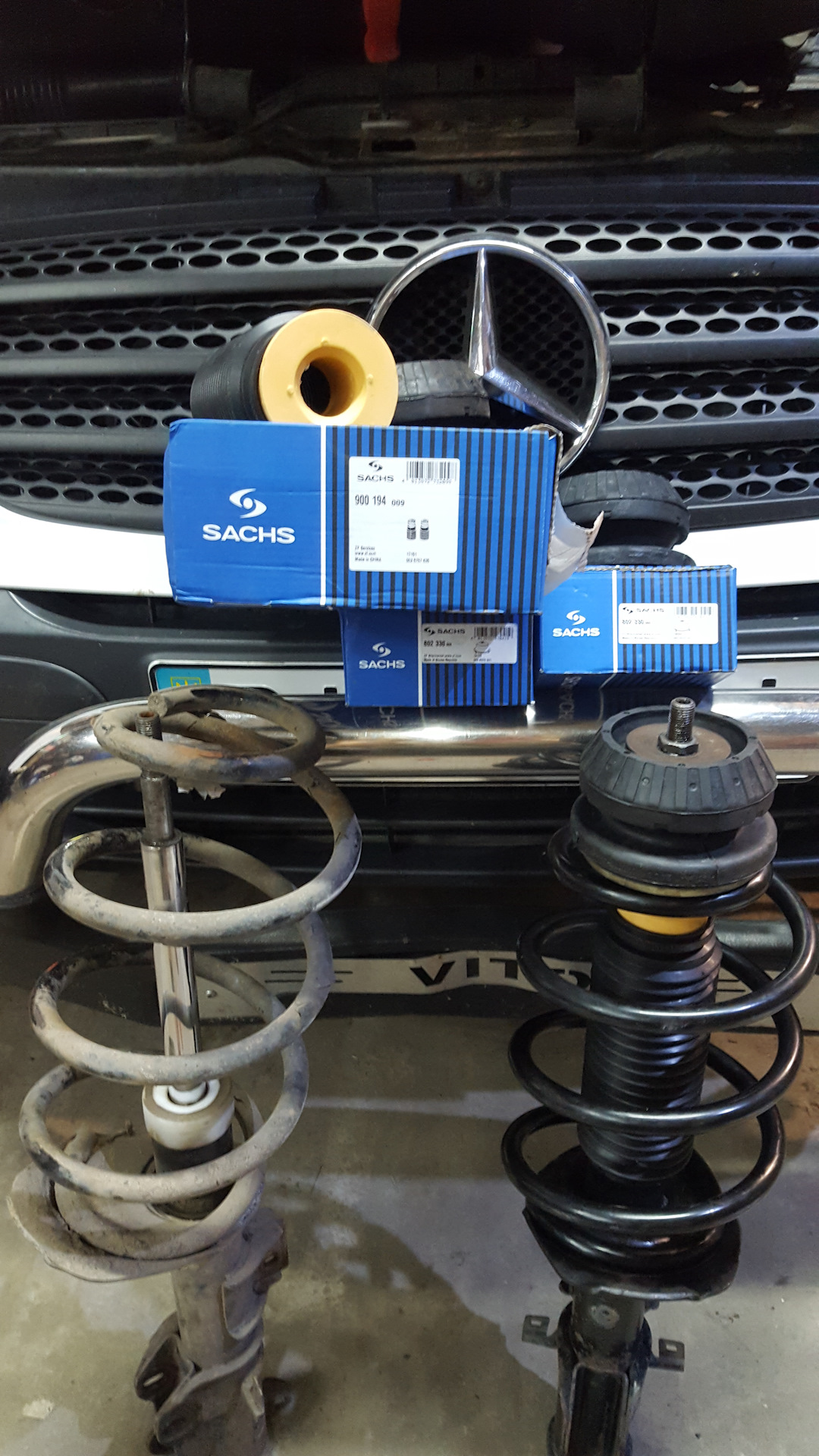

Старая и новая Стойка амортизатора Мерседес

16. Установите амортизатор Мерседес Вито в порядке, обратном снятию.

1. Вставьте стойку в стакан.

2. Наживить верхнюю гайку.

3. Прикрутить нижние болты.

4. Прикрутить стойку стабилизатора.

5. Поставить на место провода и тормозной шланг.

6. Поставить колесо, и опустить домкрат.

7. Затянуть верхнюю гайку, фиксируя шток шестигранником.

8. Затянуть верхнюю гайку.

Примечание:

После замены амортизатор следует сделать развал схождения колес. Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три угла: продольного наклона оси поворота, развала и схождения колес. Различают еще угол поперечного наклона оси поворота, но он задан геометрией поворотного кулака и не регулируется.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
