Описание комбинации приборов Mercedes-Benz Vito W639

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

На фото показано расположение приборов и сигнализаторов в комбинации приборов.

Описание приборной панели на автомобиле Mercedes-Benz Vito W639

Приборная панель на Мерседес Вито

В комбинации приборов установлены следующие приборы и сигнализаторы:

1 – Кнопка управления многофункциональным дисплеем «меню».

2 – Кнопка управления многофункциональным дисплеем «сброс».

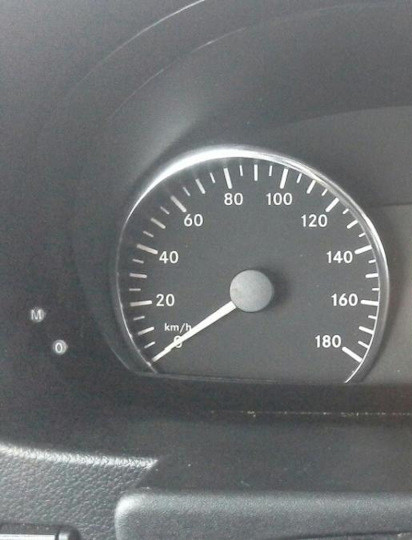

3 – Спидометр индукционного типа показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 180-220 км/ч (в зависимости от комплектации), цена деления 10 км/ч. Привод спидометра электрический от датчика, установленного на коробке передач.

Спидометр на автомобиле Mercedes-Benz Vito W639

Спидометр Мерседес Вито

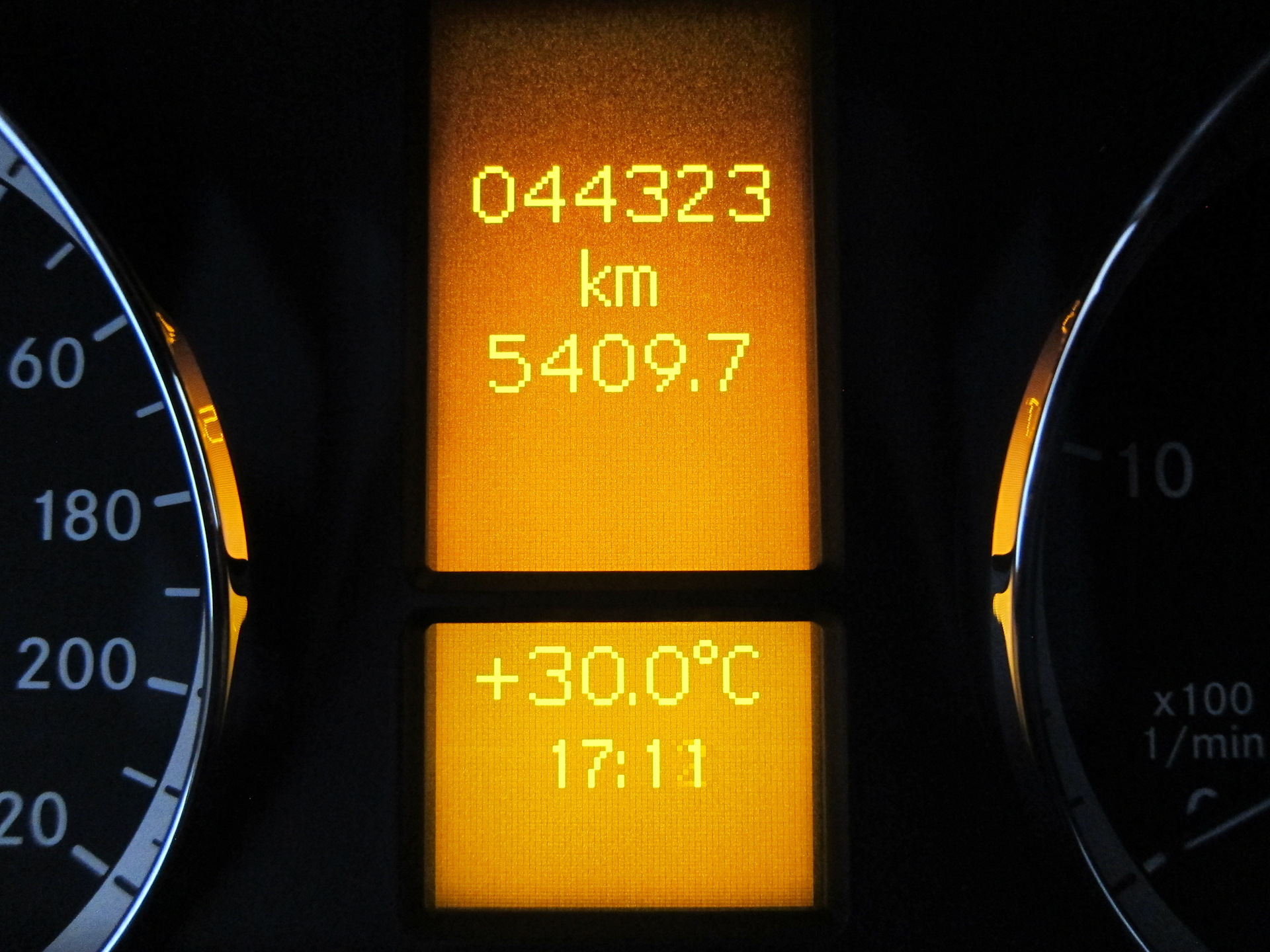

4 – Многофункциональный дисплей (стандарт или Hight-line). Маршрутный бортовой компьютер представляет собой информационную систему, которая отображает на дисплее информацию о поездке: запас хода автомобиля на оставшемся в баке топливе, средний и текущий расход топлива, одометр, среднюю скорость, время в пути, температуру воздуха, часы, информация о температуре наружного воздуха.

Бортовой компьютер на автомобиле Mercedes-Benz Vito W639

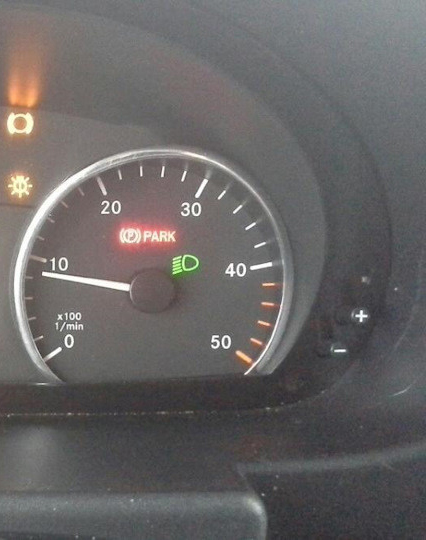

5 – Тахометр. Показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 5, Для того чтобы узнать частоту вращения коленчатого вала в мин–1, нужно показания тахометра умножить на 100. Красная зона – опасный для двигателя режим.

Тахометр на автомобиле Mercedes-Benz Vito W639

Тахометр Мерседес Вито

6 – Кнопка управления «минус».

7 – Кнопка управления «плюс».

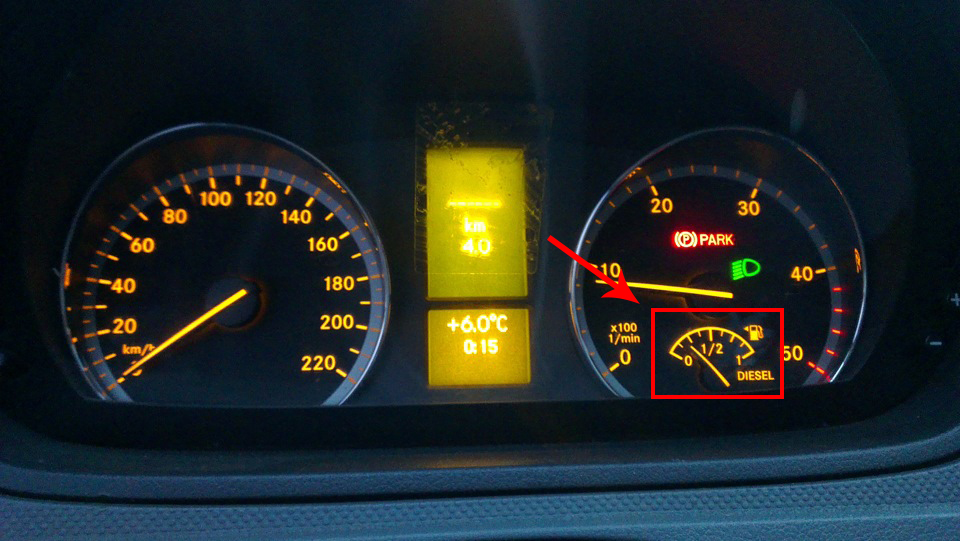

Примечание:

В новых моделях стоит индикатор топлива на приборной панели.

Индикатор топлива на автомобиле Mercedes-Benz Vito W639

Световые индикаторы в комбинации приборов:

1 – Неисправность ламп освещения. Проверка наружного освещения описана в этой статье.

Индикатор неисправности ламп освещения на автомобиле Mercedes-Benz Vito W639

2 – Не закрытая дверь (двери).

Индикатор закрытых дверей на автомобиле Merceds-Benz Virt W639

3 – Индикатор дальнего света. Проверка наружного освещения описана в этой статье.

Индикатор дальнего света на автомобиле Mercedes-Benz Vito W639

4 – Неисправен вентилятор.

Индикатор неисправного вентилятора на автомобиле Mercedes-Benz Vito W639

5 – Электронная система поддержания уровня кузова (ENR).

Электронная система поддержания уровня кузова ENR на автомобиле Mercedes-Benz Vito W639

6 – Пристегните ремни безопасности.

Индикатор не пристегнутых ремней на автомобиле Mercedes-Benz Vito W639

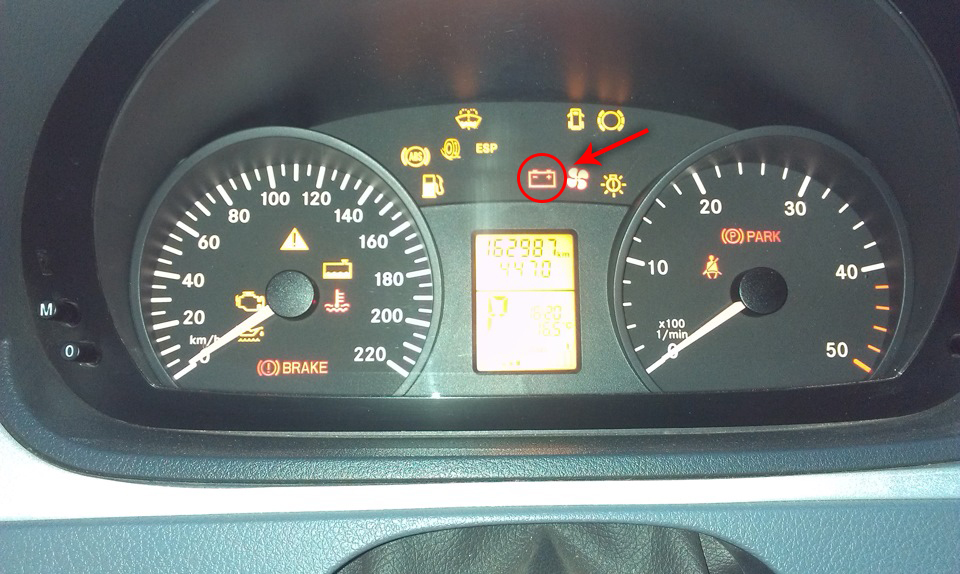

7 – Аккумуляторная батарея не заряжается.

Нет заряда в аккумуляторе на автомобиле Mercedes-Benz Vito W639

8 – Изношены тормозные колодки. Замена передних тормозных колодок описана в этой статье, замена задних колодок описана в этой статье, замена колодок стояночного тормоза описана в этой статье.

Изношенные колодки на автомобиле Mercedes-Benz Vito W639

9 – Задействован стояночный тормоз.

Индикатор затянутого ручника на автомобиле Mercedes-Benz Vito W639

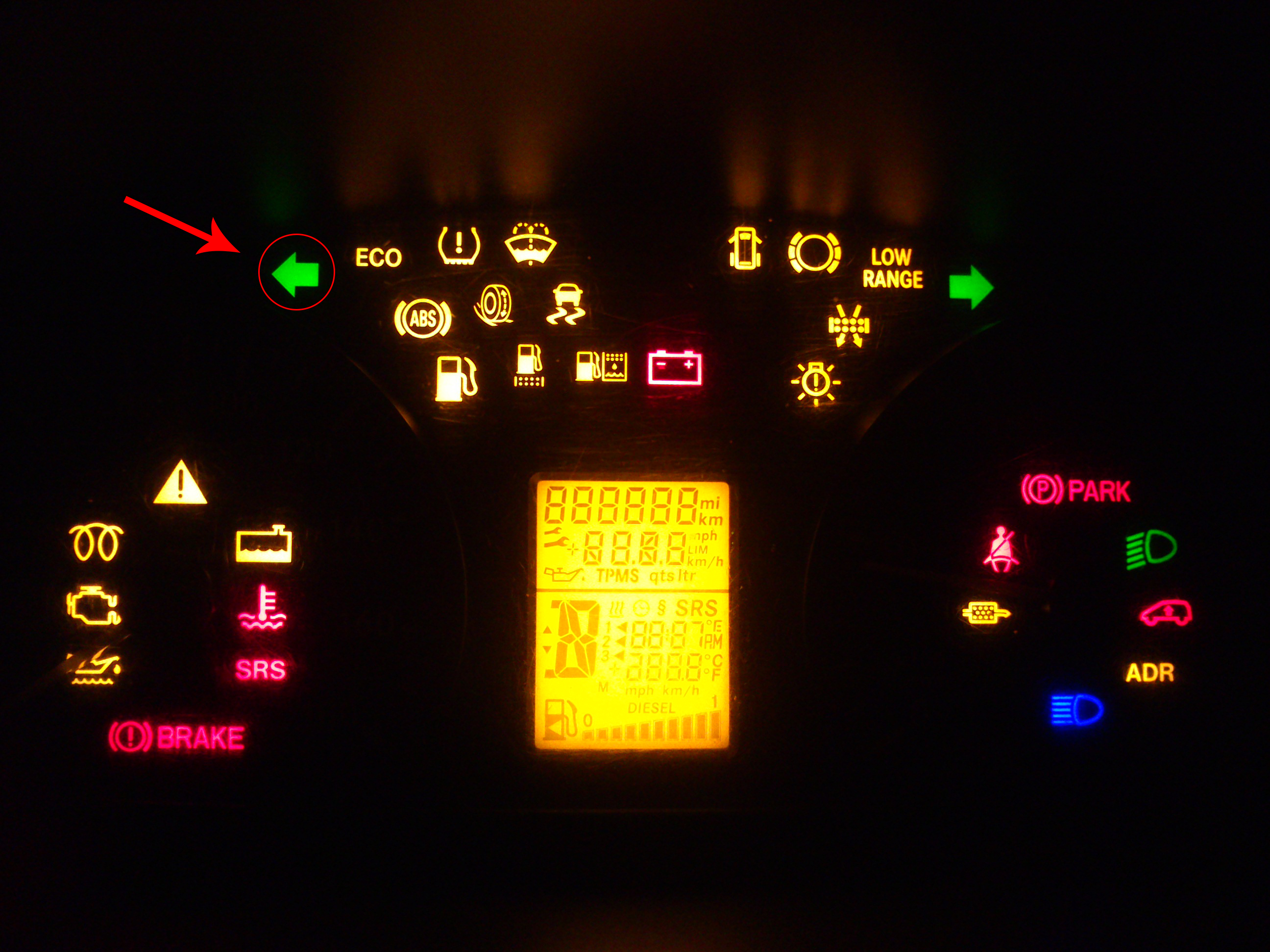

10 – Указатель левого поворота.

Указатель левого поворота автомобиля Mercedes-Benz Vito W639

11 – Указатель правого поворота.

Указатель правого поворота автомобиля Mercedes-Benz Vito W639

12 – Индикатор пропускового подогрева.

Индикатор пропускового подогрева на автомобиле Mercedes-Benz Vito W639

13 – Система регулирования ускорения.

Система регулирования ускорения на автомобиле Mercedes-Benz Vito W639

14 – Система регулирования ускорения / электропневматической системы активного регулирования мощности (ASR/EPS).

Индикатор системы ускорения / ASR / EPS на автомобиле Mercedes-Benz Vito W639

15 – Антиблокировочная система тормозов (ABS).

Индикатор на приборке ABS на автомобиле Mercedes-Benz Vito W639

16 – Бортовая диагностика двигателя (check engine).

Загорелся чек двигателя на автомобиле Mercedes-Benz Vito W639

17 – Уровень масла ниже нормы. Процесс проверки уровня и как долить масло в Мерседес Вито описано в этой статье.

Сигнализатор уровня масла двигателя на автомобиле Mercedes-Benz Vito W639

18 – Уровень тормозной жидкости. Проверка уровня и доливка масла описана в этой статье.

Индикатор уровня тормозной жидкости на автомобиле Mercedes-Benz Vito W639

19 – Дополнительная система безопасности.

Дополнительная система безопасности на автомобиле Mercedes-Benz Vito W639

20 – Температура охлаждающей жидкости выше нормы.

Индикатор охлаждающей жидкости на автомобиле Mercedes-Benz Vito W639

21 – Уровень охлаждающей жидкости ниже нормы. Проверка уровня и доливка охлаждающей жидкости описана в этой статье.

Охлаждающая жидкость ниже нормы на автомобиле Mercedes-Benz Vito W639

22 – Загрязнен топливный фильтр. Замена топливного фильтра описана в этой статье.

Загрязнен топливный фильтр на автомобиле Mercedes-Benz Vito W639

23 – Вода в топливном фильтре. Замена топливного фильтра описана в этой статье.

Вода в топливном фильтре на автомобиле Mercedes-Benz Vito W639

24 – Загрязнен воздушный фильтр. Замена воздушного фильтра описана в этой статье.

Индикатор замены воздушного фильтра на автомобиле Mercedes-Benz Vito W639

25 – Уровень жидкости в бачке омывателя ниже нормы. Процесс проверки уровня и доливки жидкости в бачок омывателя описан в этой статье.

Индикатор уровня в бачке омывателя на автомобиле Mercedes-Benz Vito W639

26 – Сигнальный индикатор низкого уровня топлива.

Индикатор низкого топлива на автомобиле Mercedes-Benz Vito W639

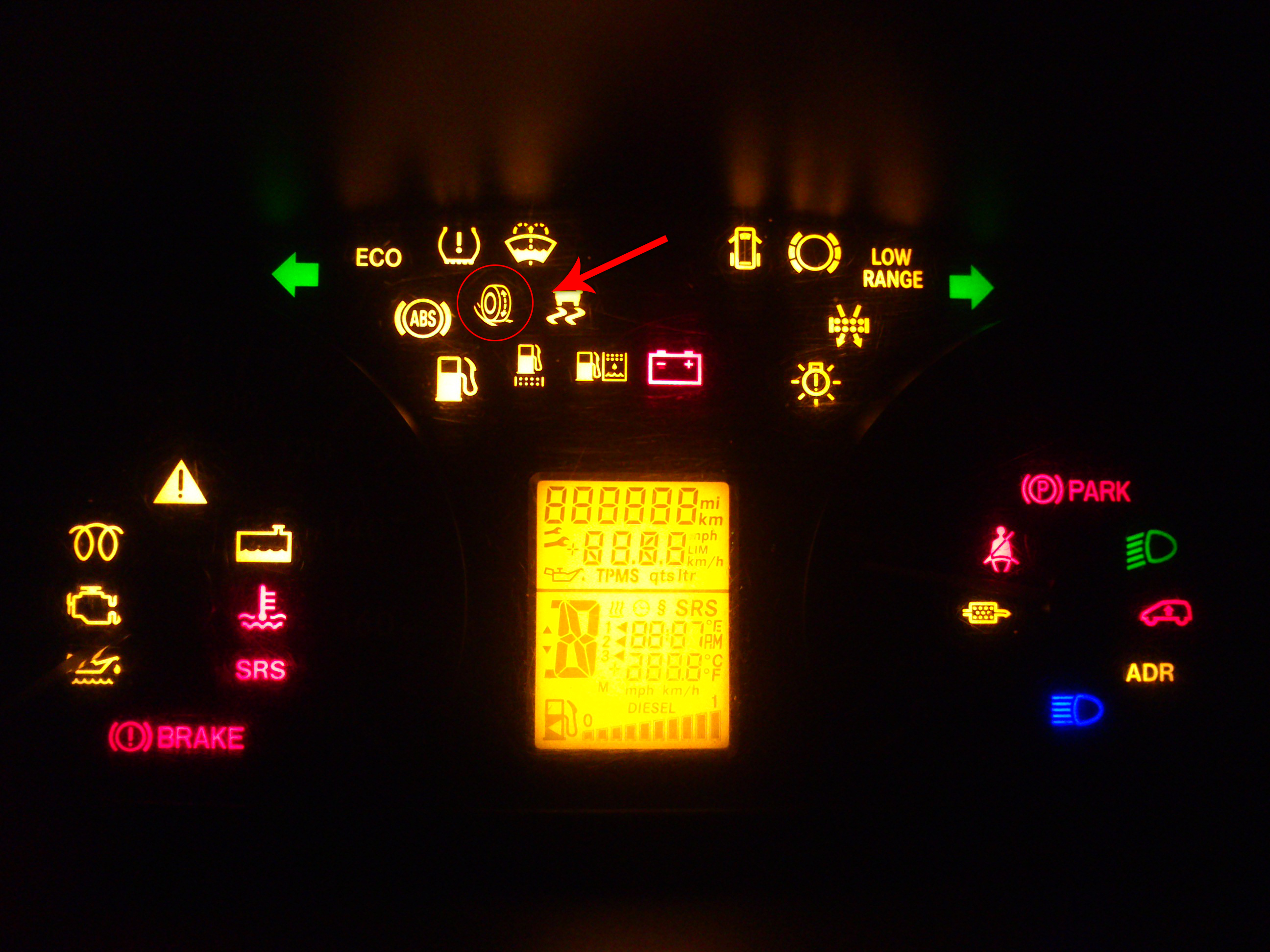

27 – Сигнальный индикатор пробуксовки.

Индикатор пробуксовки на автомобиле Mercedes-Benz Vito W639

28 – Индикатор экономии топлива.

ECO режим двигателя на автомобиле Mercedes-Benz Vito W639

29 – Автоматическая регулировка частоты вращения коленчатого вала двигателя.

Индикатор ADR на автомобиле Mercedes-Benz Vito W639

30 – Индикаторы сажевого фильтра.

Индикатор сажевого фильтра на автомобиле Mercedes-Benz Vito W639

32 – Индикатор ближнего света фар. Проверка наружного освещения описана в этой статье.

Индикатор ближнего света фар на автомобиле Mercedes-Benz Vito W639

Источник: http://carpedia.club/
