Ручное управление системой вентиляции, отопления и кондиционирования Mercedes-Benz Vito W639

Система отопления Мерседес Вито (кондиционирования) и вентиляции салона, установленная на автомобиле, эффективно действует при закрытых окнах и представляет собой единый комплекс, обеспечивающий максимально комфортные условия в автомобиле независимо от погодных условий и температуры окружающей среды. Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования снижает температуру и влажность воздуха, очищает его от пыли. Отопитель повышает температуру воздуха при любых режимах работы системы.

Система отопления (кондиционирования) и вентиляции салона обеспечивает малоинерционное регулирование температуры воздуха, практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.

В зависимости от комплектации на автомобиль устанавливают блок управления системой отопления (кондиционирования) и вентиляции с ручным управлением или автоматическую систему управления микроклиматом (климат контроль).

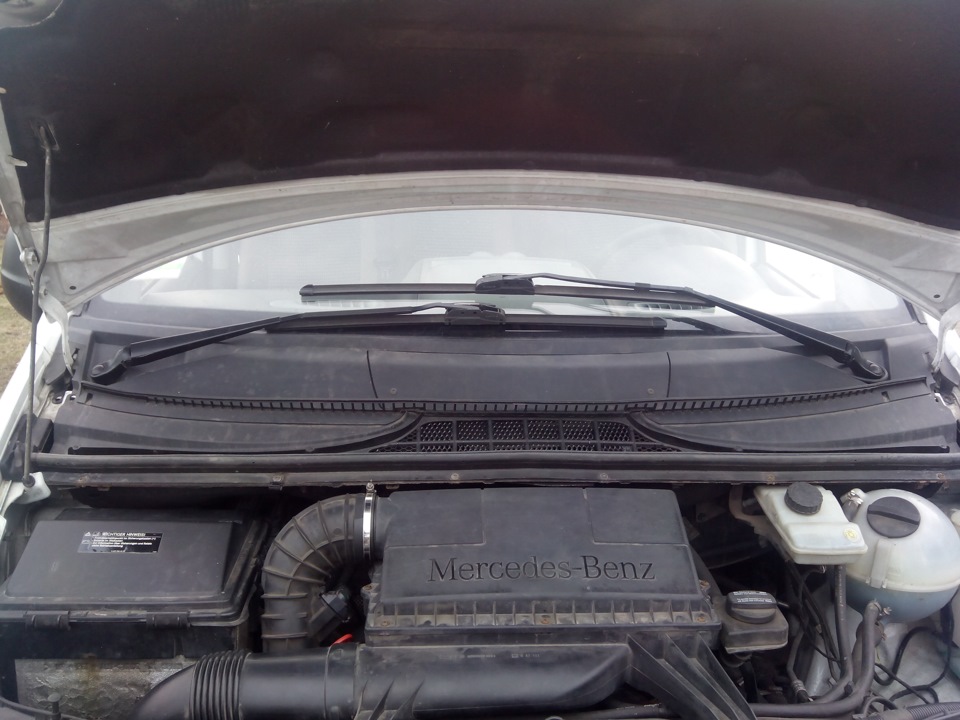

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом.

Воздух из воздухозаборника может поступать в салон автомобиля через сопла обдува​ (ветрового стекла, боковые, центральные и нижние сопла).

Вентиляция отопление и кондиционирование на автомобиле Mercedes-Benz Vito W639

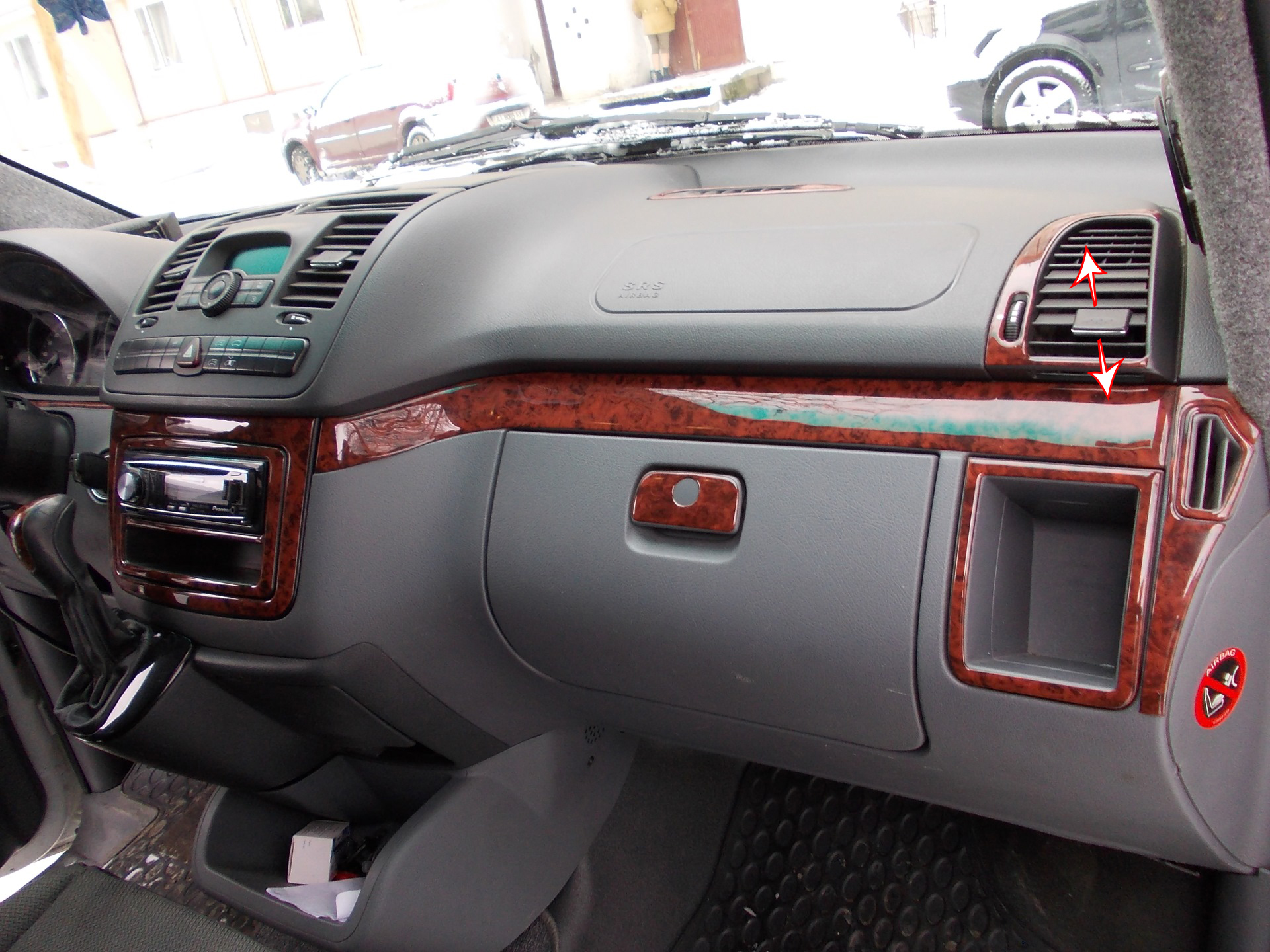

Направление потока воздуха вверх-вниз изменяют поворотом рукоятки вверх-вниз.

Направление воздуха вверх и вниз на автомобиле Mercedes-Benz Vito W639

Боковой воздуховод

Направление потока воздуха влево-вправо изменяют поворотом рукоятки влево-вправо.

Направление потока воздуха влево и вправо на автомобиле Mercedes-Benz Vito W639

Боковой воздуховод

Примечание:

Точно так же направляют и регулируют потоки воздуха из центральных сопел.

Управление системой отопления (кондиционирования) и вентиляции в ручном режиме осуществляется нажатием и поворотом соответствующих выключателей и регуляторов. Подробней описано в этой статье.

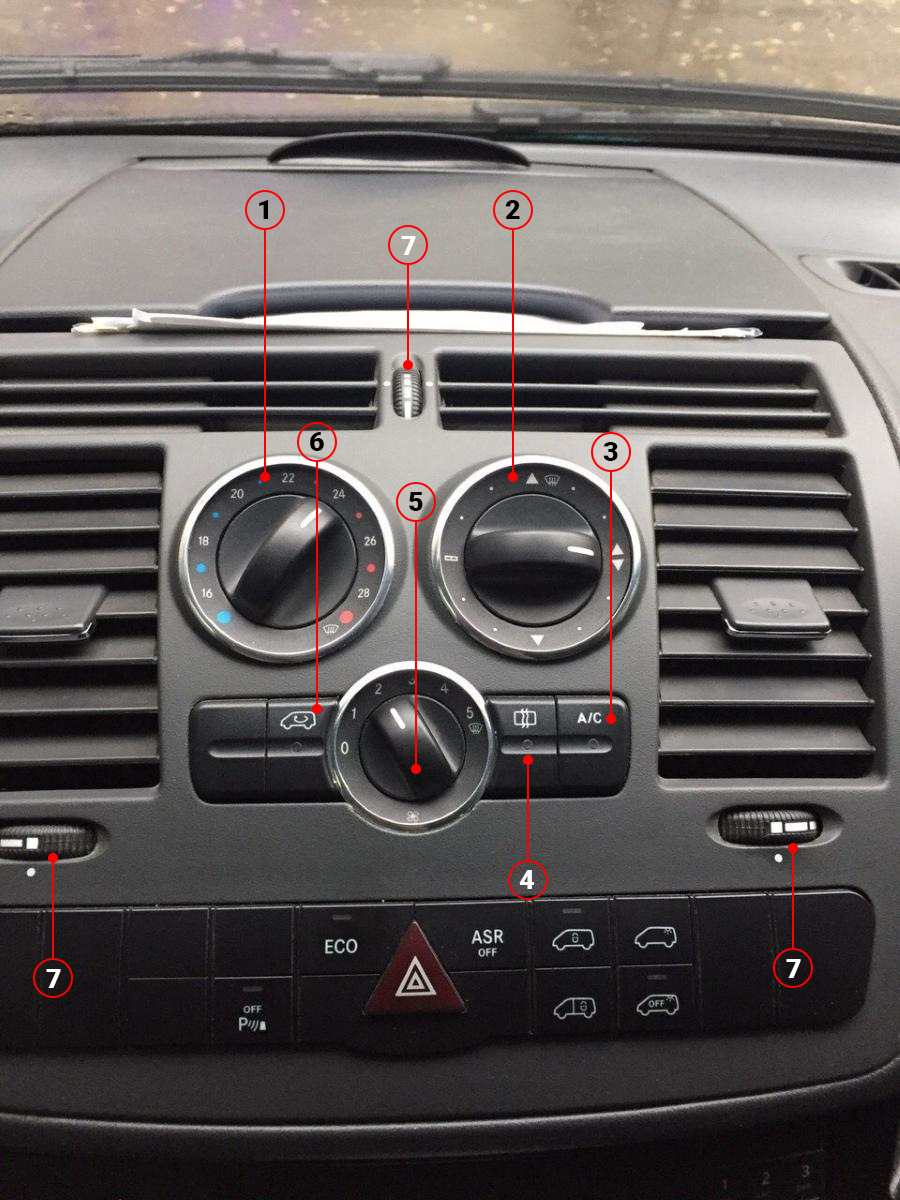

Блок отопителя на автомобиле Mercedes-Benz Vito W639

Блок отопителя Мерседес Вито:

1 – Регулировка температуры.

2 – Регулировка распределение воздуха.

3 – Экономичный режим / режим использования остаточного тепла воздуха.

4 – Осушение воздуха.

5 – Регулировка подачи воздуха.

6 – Рециркуляция воздуха.

7 – Регулировочное колесико сопла.

Примечание:

В зависимости от комплектации в автомобиле установлен дисплей климат контроля. Более подробно можно почитать в этой статье.

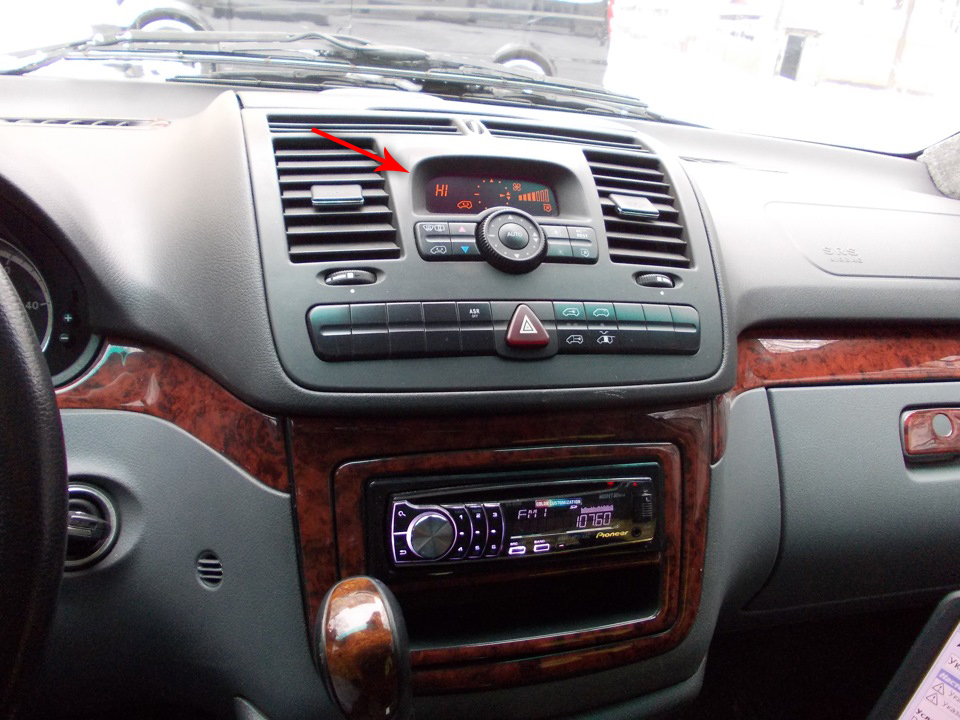

Дисплей климат контроля на автомобиле Mercedes-Benz Vito W639

Блок климат контроля Мерседес Вито

Климат контроль на автомобиле Mercedes-Benz Vito W639

1 – Температура.

2 – Включен автоматический режим (если на дисплее горит auto).

3 – Распределение воздуха.

4 – Автоматически предварительно выбранная ступень режима работы вентилятора.

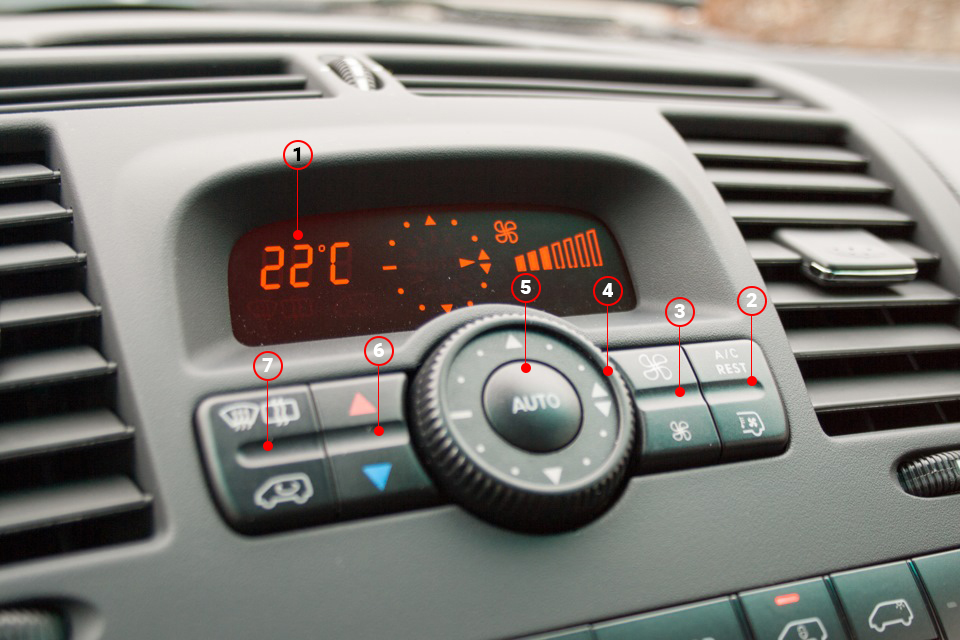

Управление климат контролем на автомобиле Mercedes-Benz Vito W639

1 – Дисплей климат контроля.

2 – Экономический режим / режим использования остаточного тепла двигателя.

3 – Увеличение количества подаваемого воздуха. Уменьшение количества подаваемого воздуха.

4 – Регулирование распределения воздуха.

5 – Автоматическое регулирование:

– Температуры;

– Распределение воздуха;

– Мощности вентилятора.

6 – Регулятор температуры.

7 – Оттаивание стекол, осушение воздуха, рециркуляция воздуха.

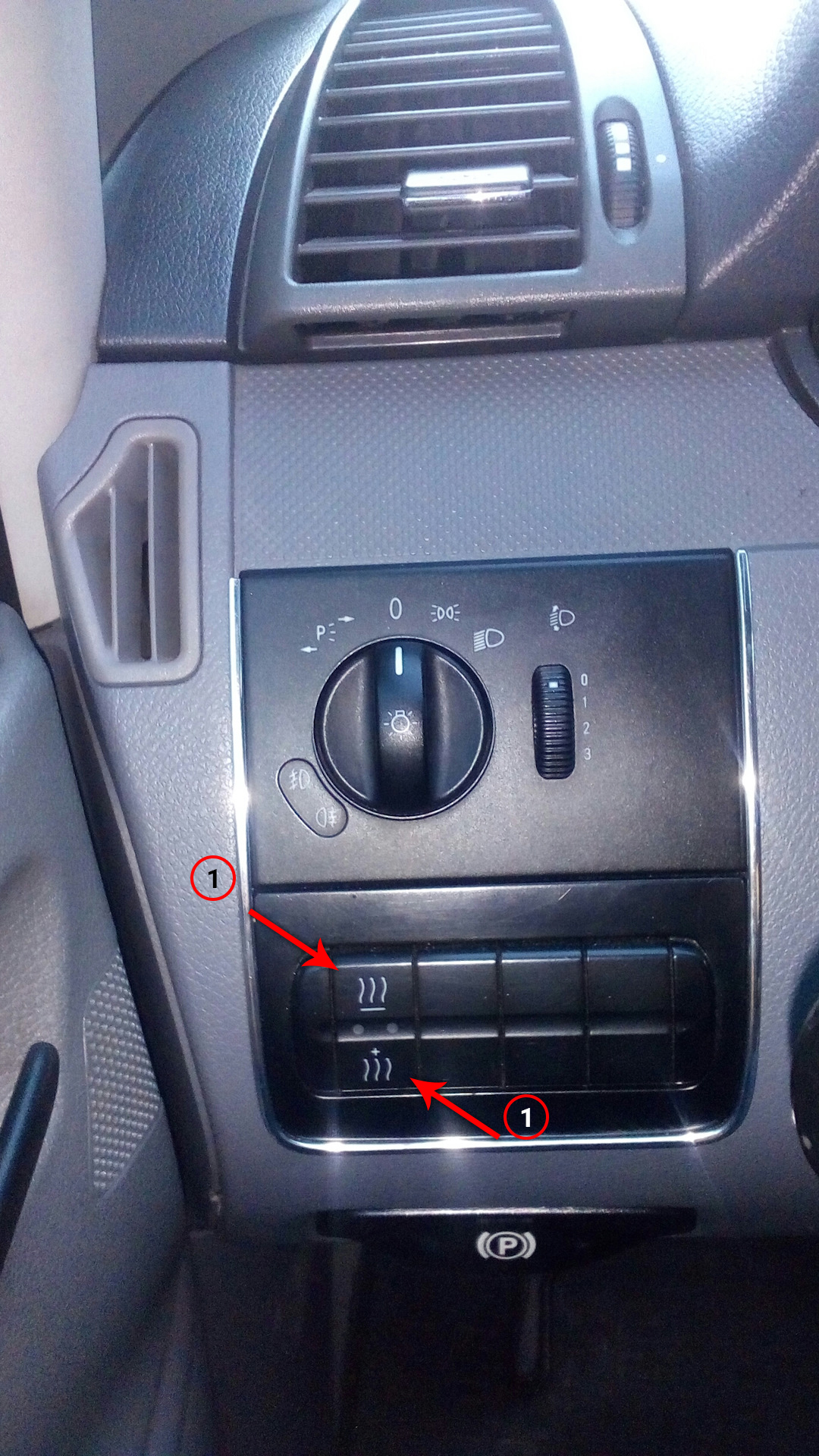

Блок отопителя независимого действия на автомобиле Mercedes-Benz Vit W639

1 – Отопитель Мерседес Вито независимого действия.

2 – Дополнительный отопитель Мерседес Вито.

Источник: carpedia.club
