Регулировка привода стояночного тормоза Mercedes-Benz Vito W639

Инструменты:

• Гаечный ключ накидной прямой 15 мм
• Гаечный ключ накидной прямой 13 мм
• Балонный ключ
• Ключ трещоточный
• Головка Torx T30
• Головка на 19 мм
• Отвертка плоская большая
• Приспособление для вдавливания поршней тормозных суппортов (или ключ с подходящими лапками под пазы поршня)
• Домкрат винтовой
• Опорные стойки
• Упоры под колеса «башмаки»
• Щетка металлическая

Детали и расходники:

• Шланг (при необходимости)
• Шприц (при необходимости)
• Защитные чехлы направляющих пальцев (при необходимости)
• Тормозная жидкость (типа DOT-4 plus) (при необходимости)
• Смазка для направляющих суппорта (при необходимости)
• Ветошь
• Проволока
• Аэрозольная смазка WD-40 или аналог (при необходимости)

Примечание:

В этой статье описано как проводится регулировка ручника на Мерседес Вито.

Если нужно заменить колодки стояночного тормоза, то замена колодок ручника на Мерседес Вито описана в этой статье.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под передние колеса.

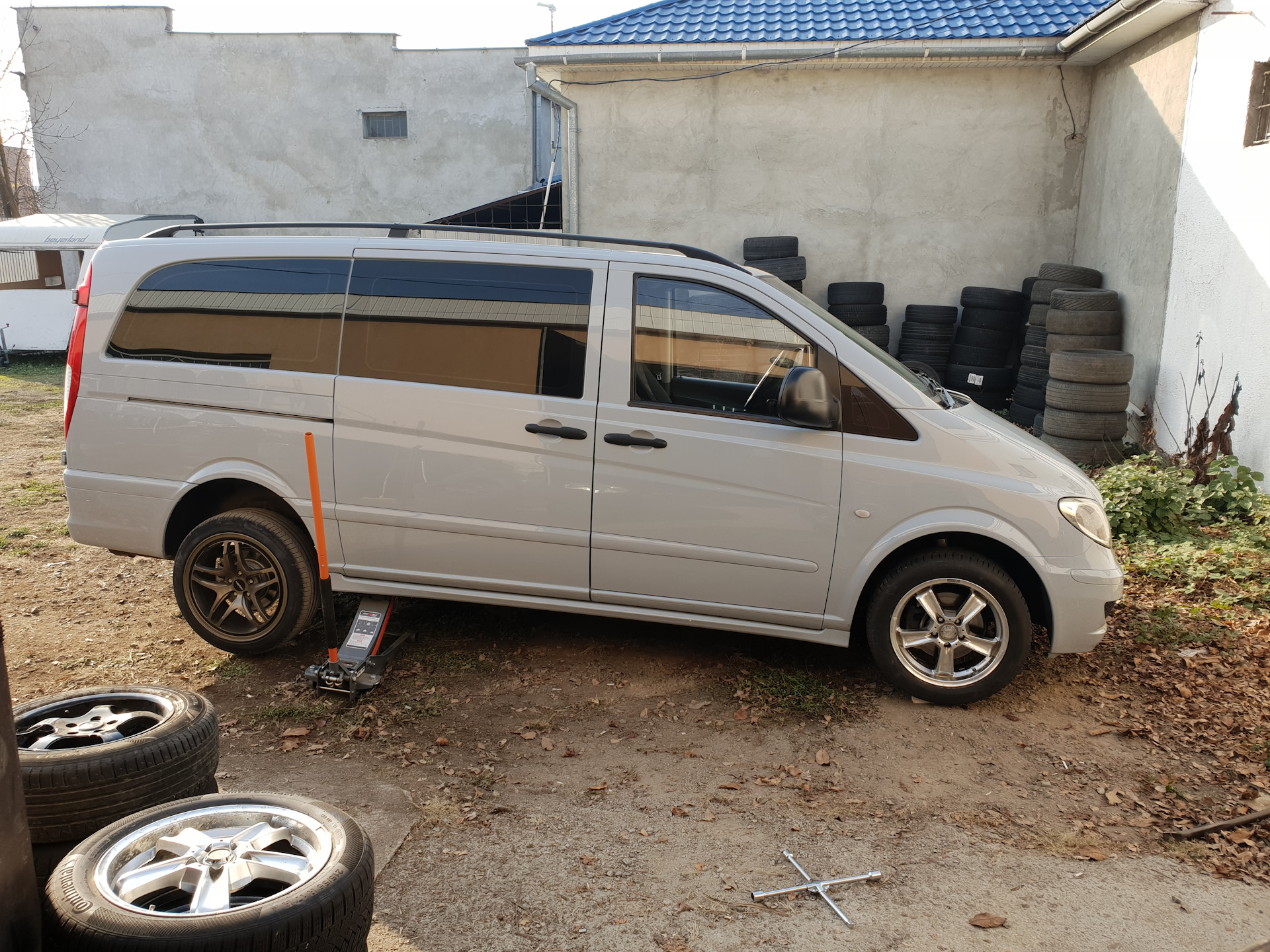

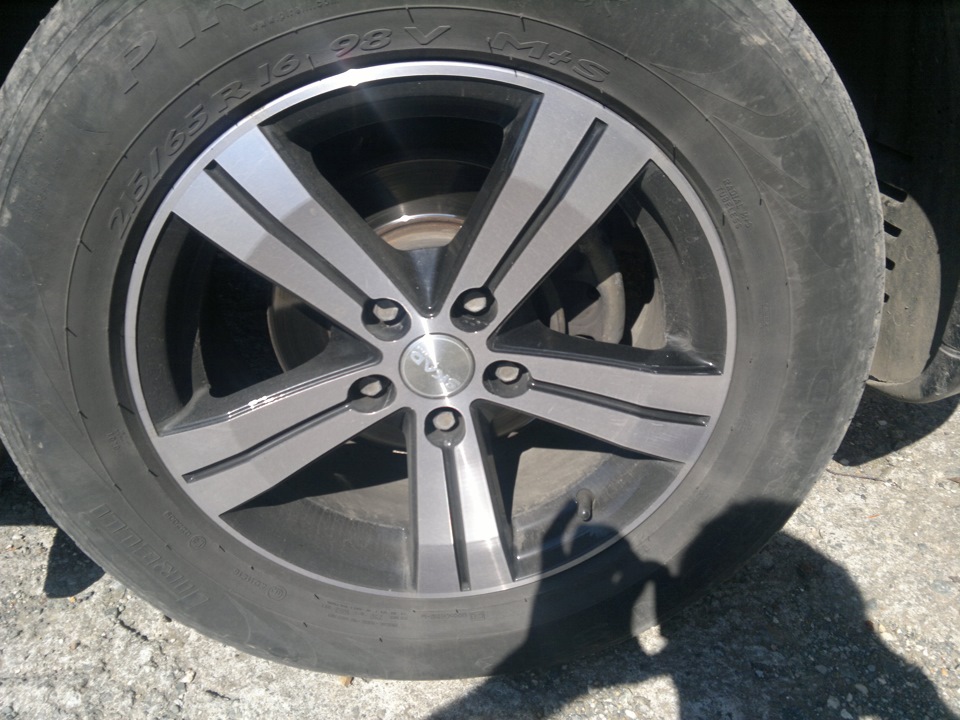

2. Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

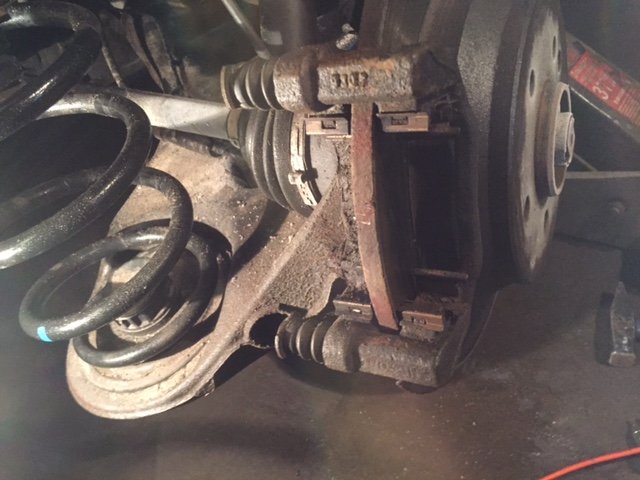

3. Снимите суппорт и колодки не отсоединяя тормозной шланг от суппорта. Снятие суппорта и замена тормозных колодок Мерседес Вито описана в этой статье.

Полезный совет:

Суппорт можно подвязать к пружине за проволоку.

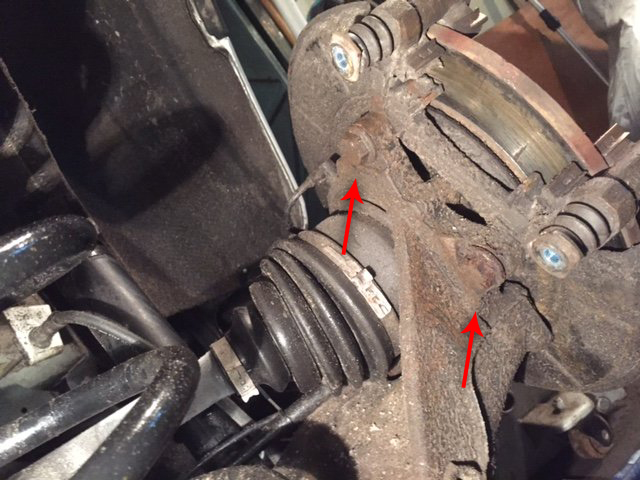

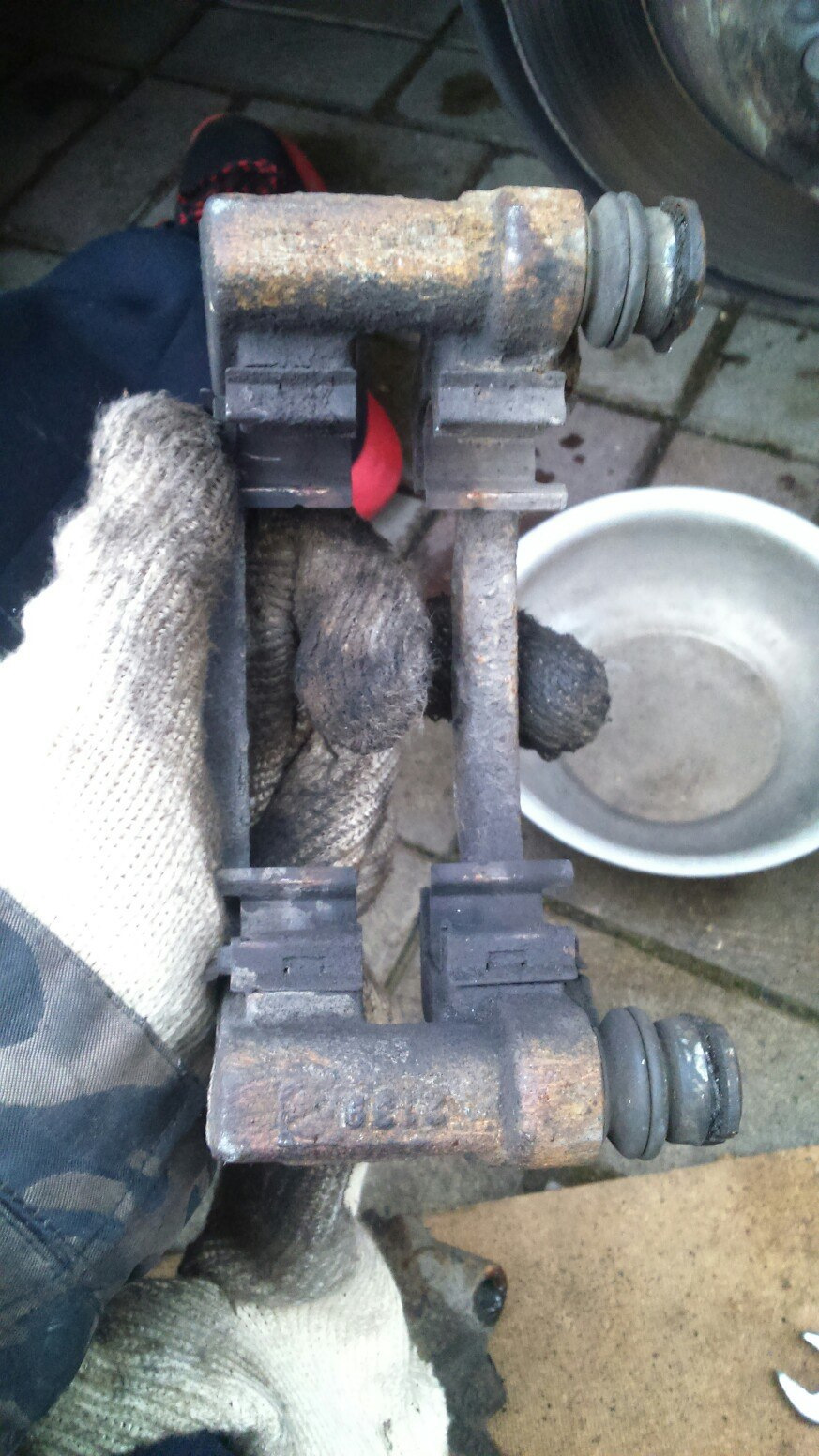

4. Головкой «на 19» открутите два болта крепления кронштейна (скобы) суппорта, и снимите кронштейн не отсоединяя тормозной шланг от суппорта. Процедура снятия описана в этой статье.

5. Поверните тормозной диск таким образом, чтобы обеспечить доступ (тонкой отверткой) к храповику регулировки колодок стояночного тормоза.

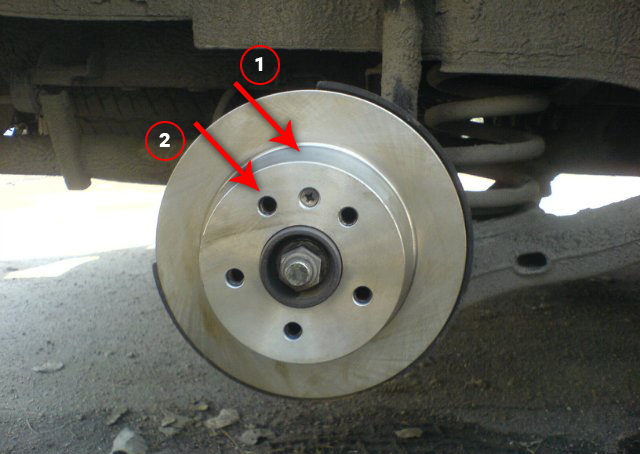

1 - Примерное расположение храповика.

2 - Одно из отверстий для регулировки храповика.

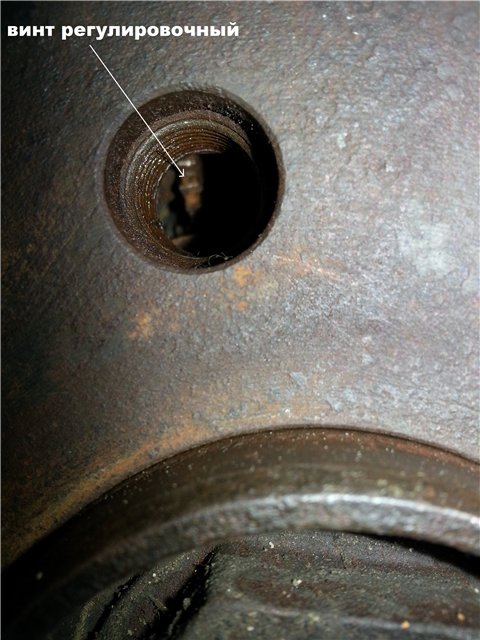

На фото показан тот самый храповик

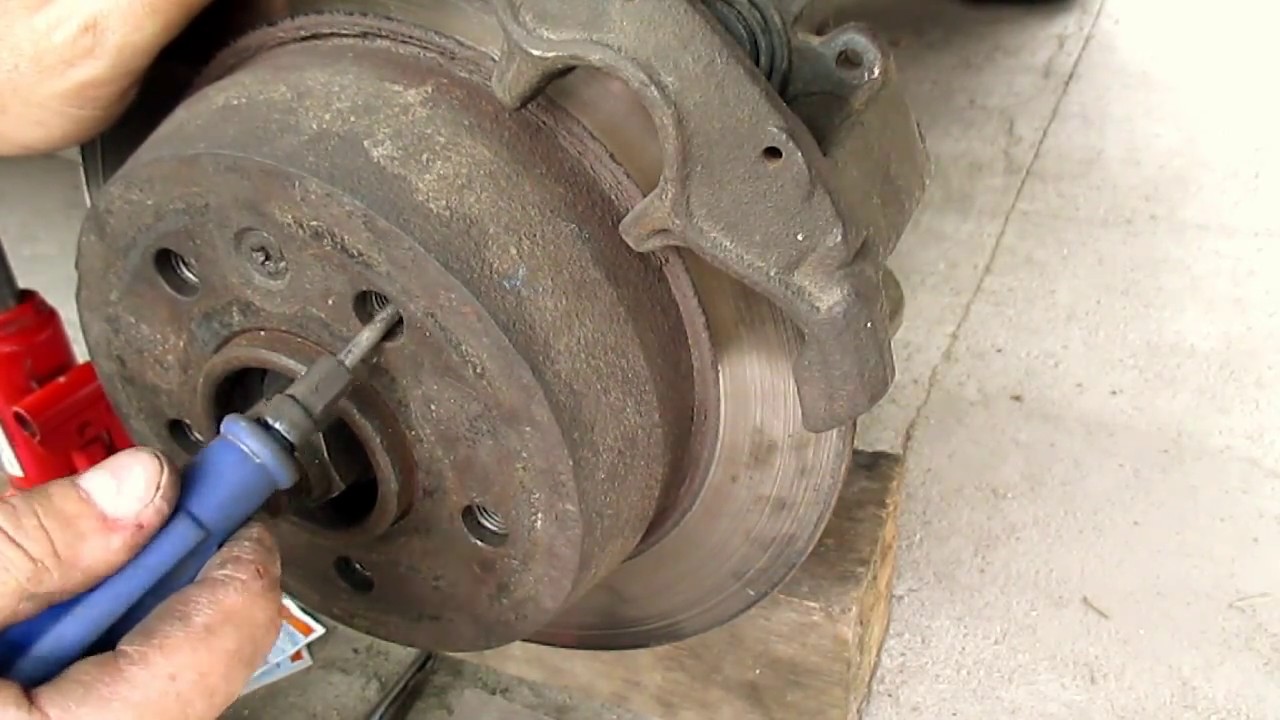

6. При помощи отвертки вращайте храповик до блокировки колеса. Затем поверните храповик на 6 зубьев в обратном направлении.

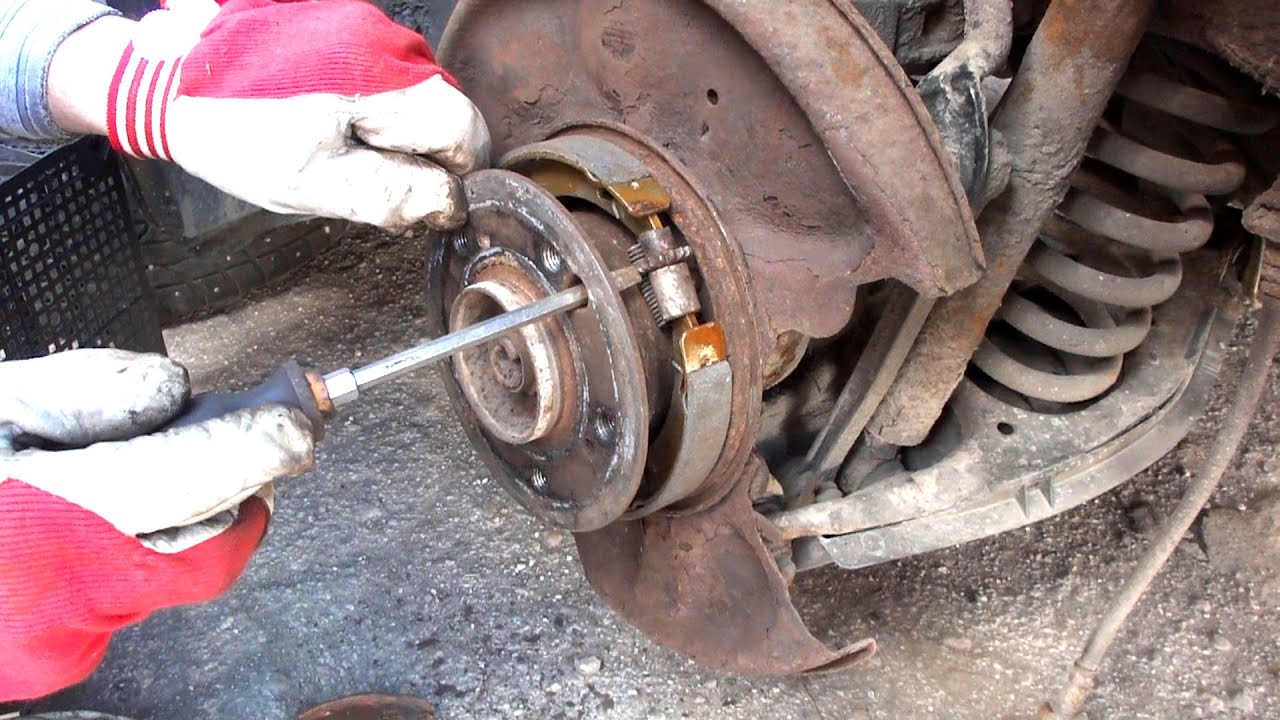

Процесс вращения храповика

Для наглядности процесс вращения храповика показан на снятом тормозном диске

Примечание:

Если Вы не можете определить, в какую сторону следует вращать храповик, то определите это опытным путем: если храповик вращался в неправильном направлении, то колодки стояночного тормоза заблокируют вращение тормозного диска (барабана стояночного тормоза). В этом случае следует повторить операцию, вращая храповик в обратном направлении.

7. Установите все снятые детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
