Проверка наружного освещения Mercedes-Benz Vito W639

Детали и расходники:

  • Лампа передних габаритных огней N000000 006370
  • Противотуманная лампа / лампа ближнего света / лампа дальнего света N400809 000007
  • Лампа передних указателей поворота N400809 000005
  • Лампа подсветки номерного знака A 639 820 01 56
  • Задняя противотуманная лампа N072601 012191
  • Лампа заднего габаритного огня N072601 012210
  • Лампа заднего указателя поворота N400809 000005
  • Лампа заднего хода N072601 012191
  • Лампа стоп-сигнала N000000 008156

Примечания:

Проверьте работу фар, задних фонарей, указателей поворота и фонарей освещения номерного знака. Неисправные лампы замените.

1. Передние лампы на Мерседес Вито применяют следующего типа:

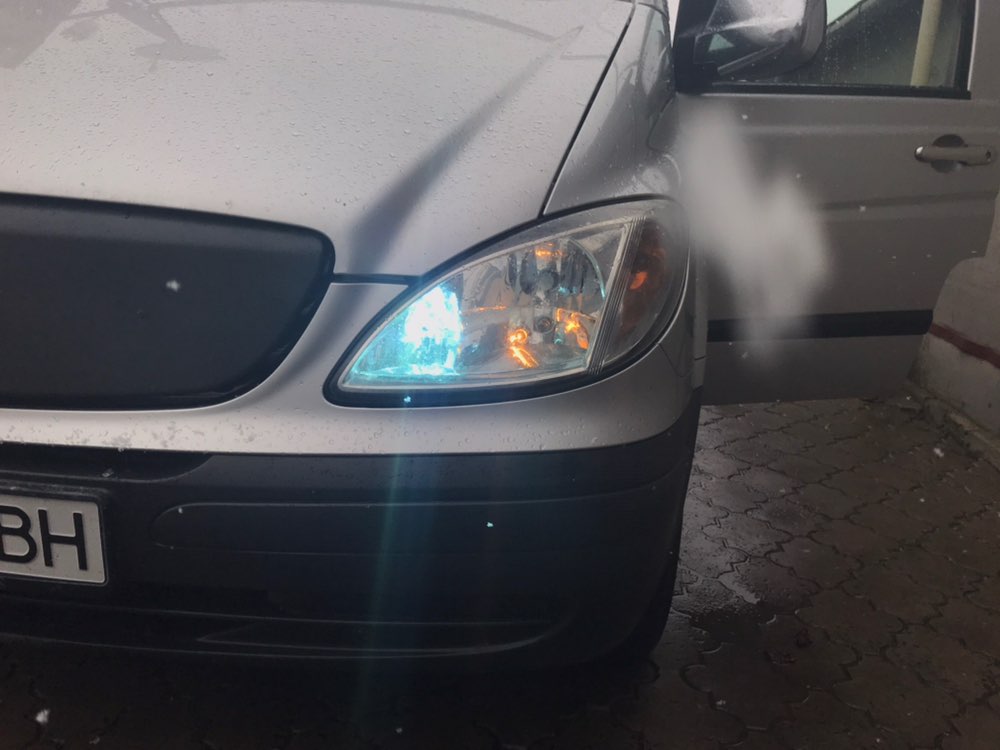

Лампы переднего габаритного огня на автомобиле Mercedes-Benz Vito W639

Лампы передних габаритных огней на Мерседес Вито, тип W5W

Противотуманная фара на автомобиле Mercedes-Benz Vito W639

Противотуманные фара на Мерседес Вито, тип H7 55W

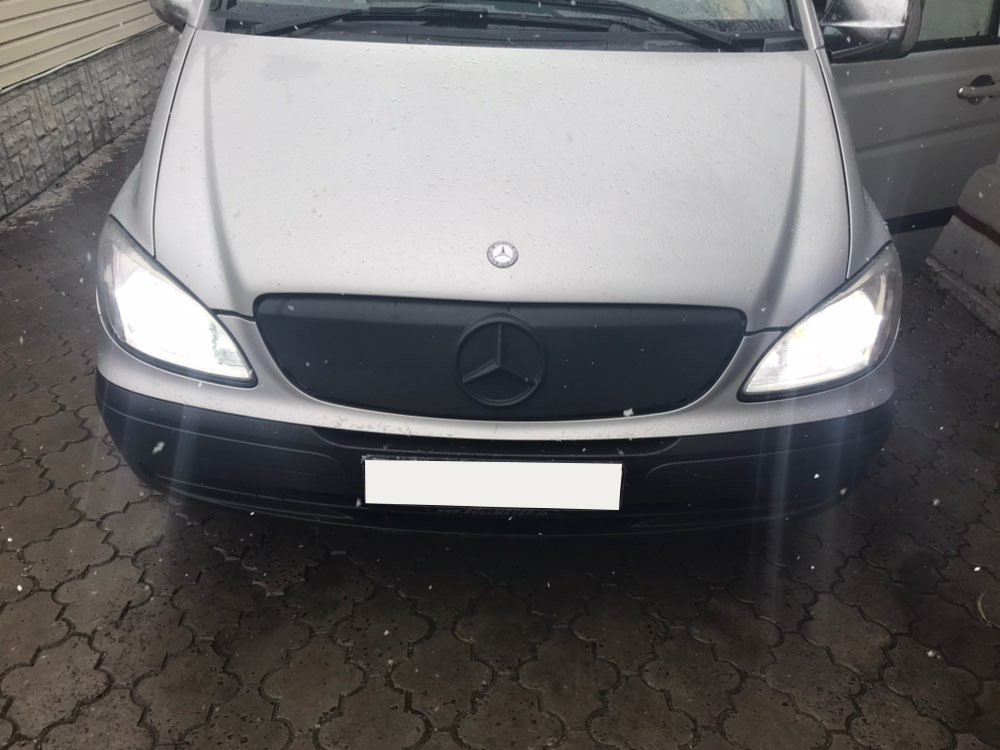

Лампы ближнего света на автомобиле Mercedes-Benz Vito W639

Лампа ближнего света на Мерседес Вито, тип H7 55W

Лампы дальнего света на автомобиле Mercedes-Benz Vito W639

Лампа дальнего света фар на Мерседес Вито, тип H7 55W

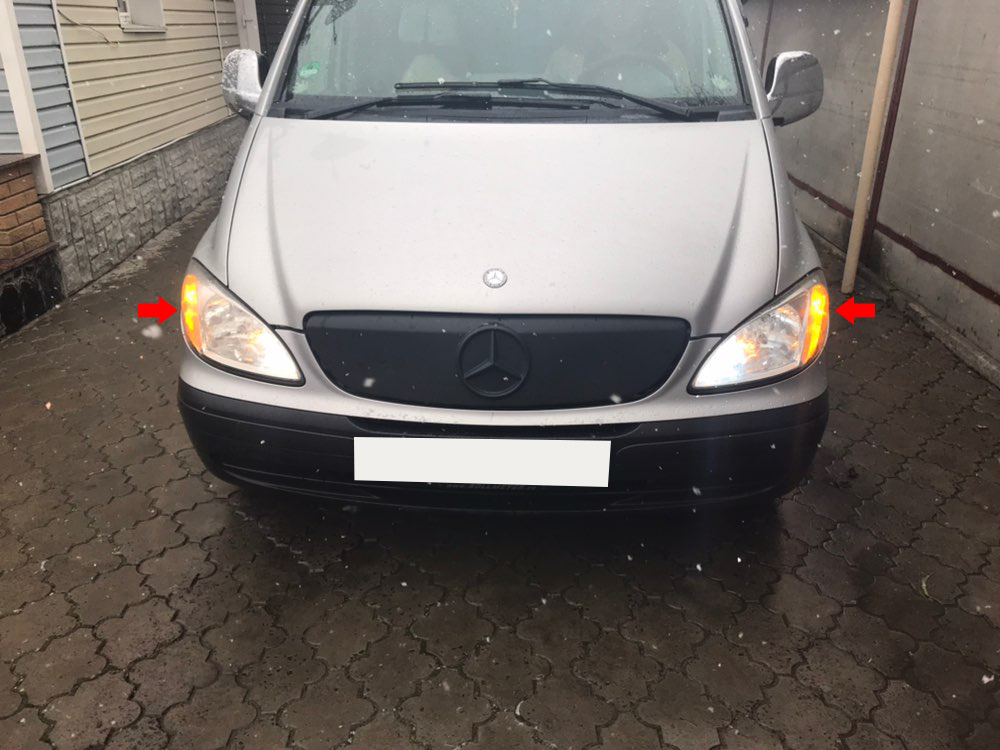

Лампы переднего указателя поворота на автомобиле Mercedes-Benz Vito W639

Лампы передних указателей поворотов на Мерседес Вито, тип PY21W

2. Задние лампы применяют следующего типа:

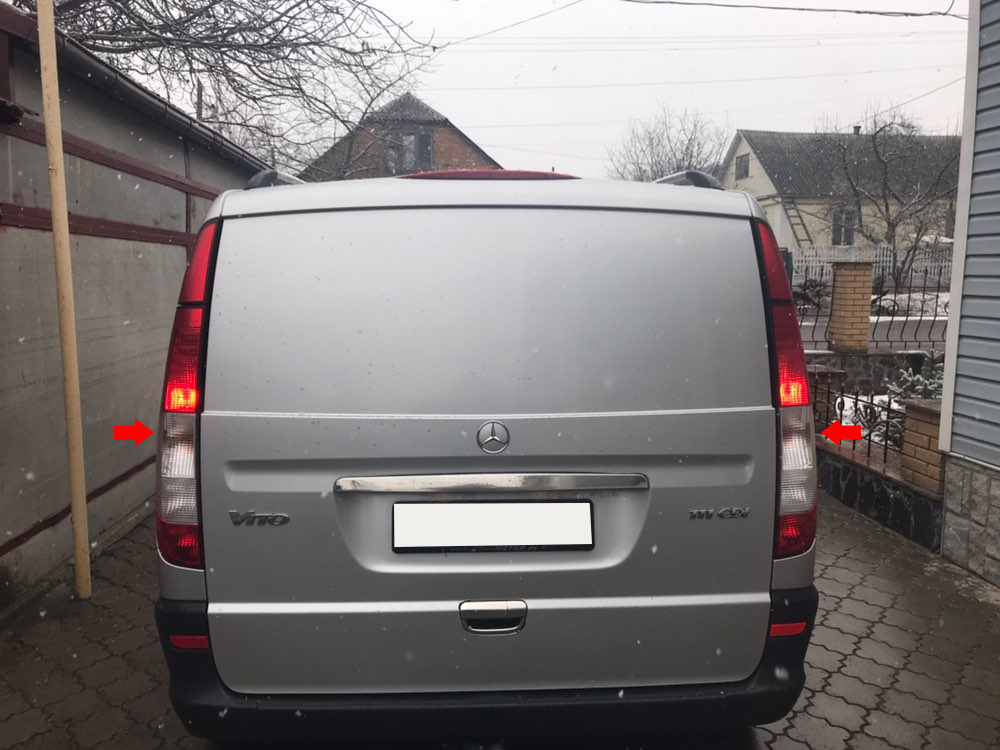

Лампы заднего габаритного огня на автомобиле Mercedes-Benz Vito W639

Лампы задних габаритных огней на Мерседес Вито, тип 5W

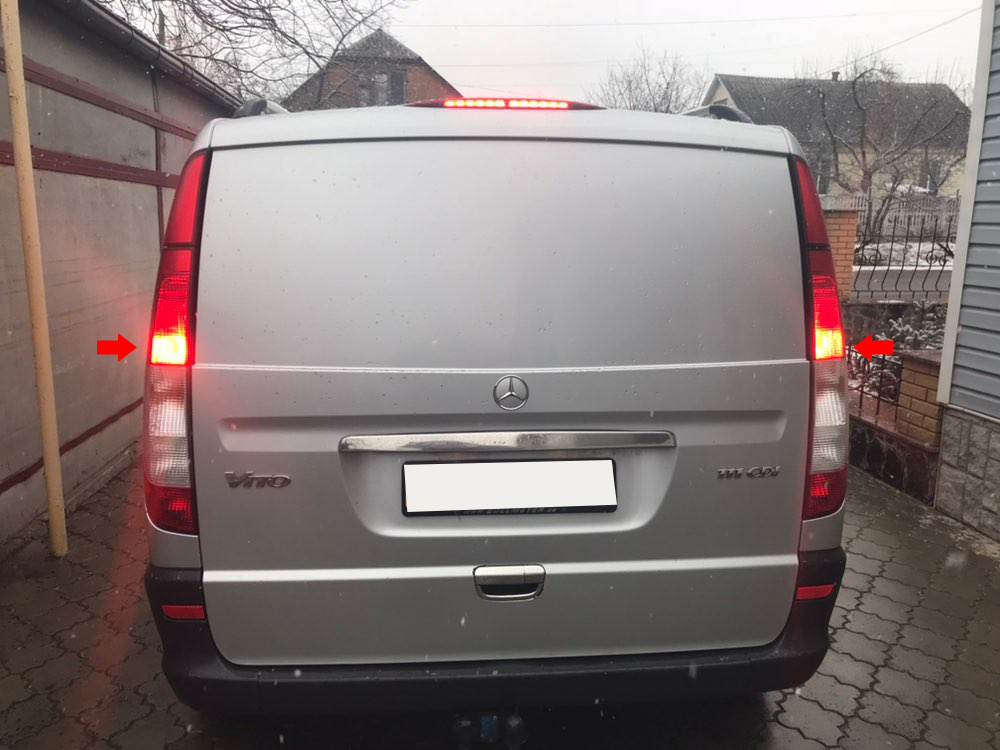

Лампы стоп-сигнала на автомобиле Mercedes-Benz Vito W639

Задний стоп-сигнал на Мерседес Вито, тип PY21W

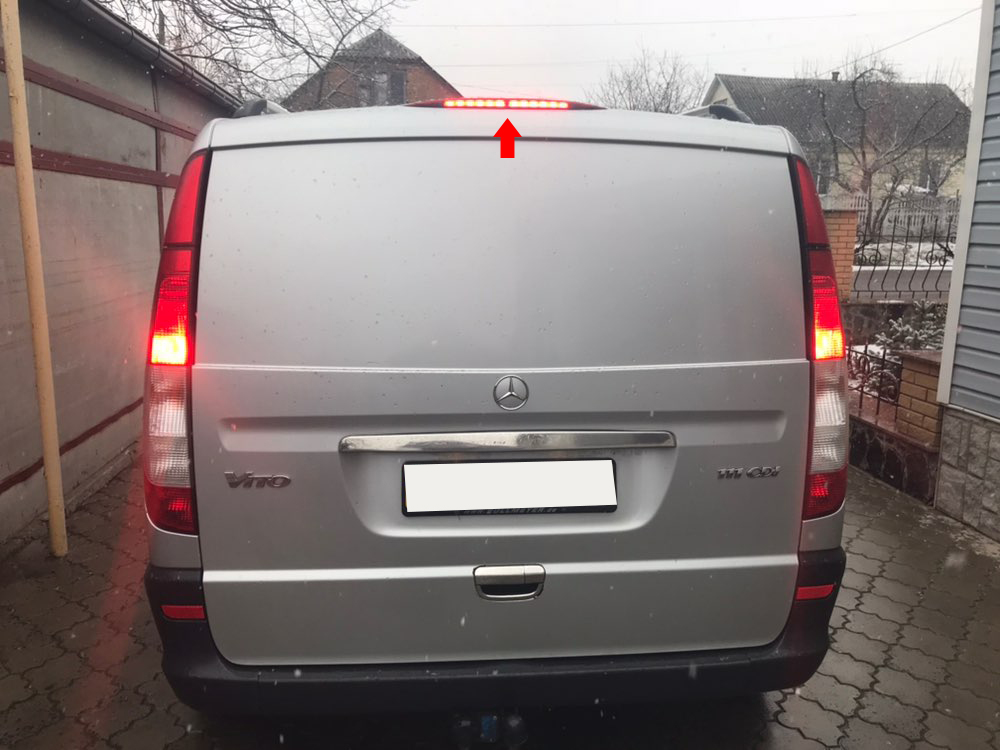

Третий фонарь сигнала торможения на автомобиле Mercedes-Benz Vito W639

Третий стоп-сигнал на Мерседес Вито, тип светодиоды

Лампа задней противотуманной фары на автомобиле Mercedes-Benz Vito W639

Лампы заднего хода на Мерседес Вито, тип P21W

Задний противотуманный фонарь на автомобиле Mercedes-Benz Vito W639

Задняя противотуманная фара на Мерседес Вито, тип P21W

Лампы задних указателей поворотов на автомобиле Mercedes-Benz Vito W639

Лампы задних указателей поворотов на Мерседеc Вито, тип PY21W

Лампы освещения номерного знака на автомобиле Mercedes-Benz Vito W639

Лампы освещения номерного знака на Мерседес Вито, тип C5W

3. Для управления дальним светом используйте переключатель расположенный на рулевой колонке (отодвиньте рукоятку на себя или от себя).

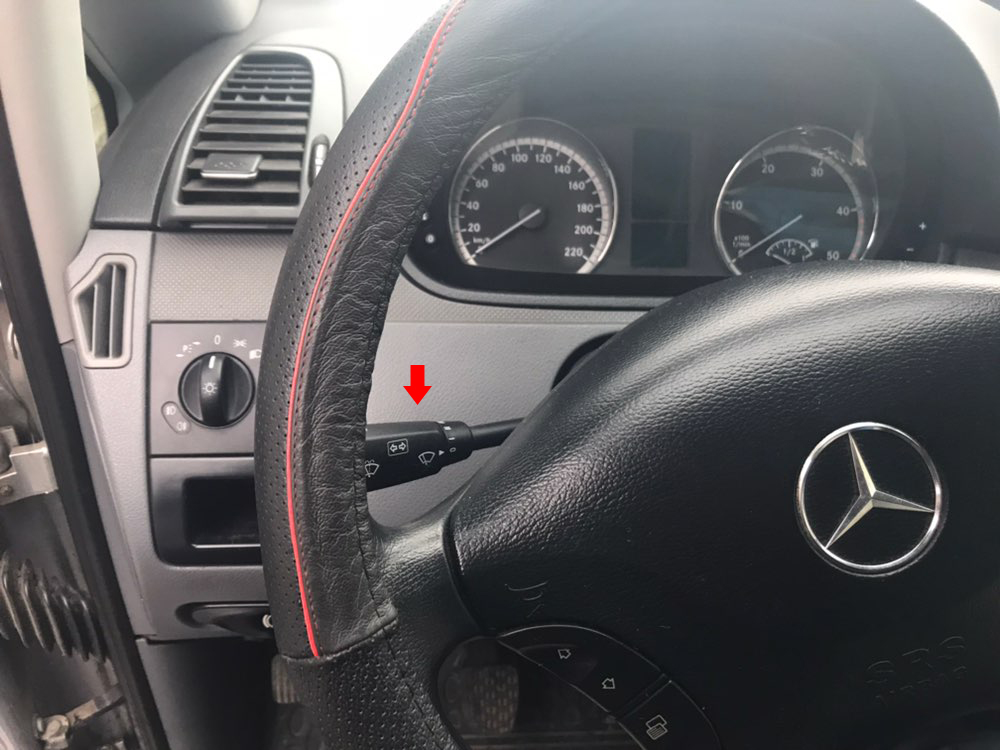

Расположение рычага дальнего света на автомобиле Mercedes-Benz Vito W639

Расположение рычага управления дальним светом

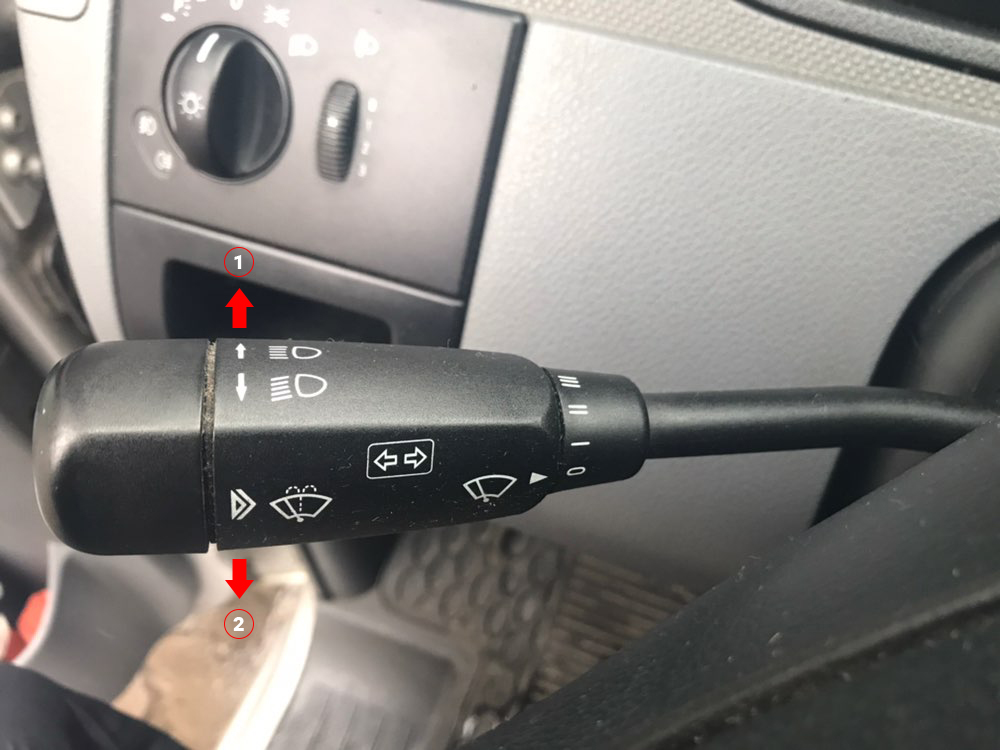

Включить дальний свет фар на автомобиле Mercedes-Benz Vito W639

1. Если отодвинуть рукоятку от себя, то включится дальний свет
2. Если рукоятку потянуть на себя, то будет предупредительный световой сигнал дальним светом

4. Для управления ближним светом, габаритными огнями и противотуманными фонарями используйте переключатель расположенный под панелью приборов.

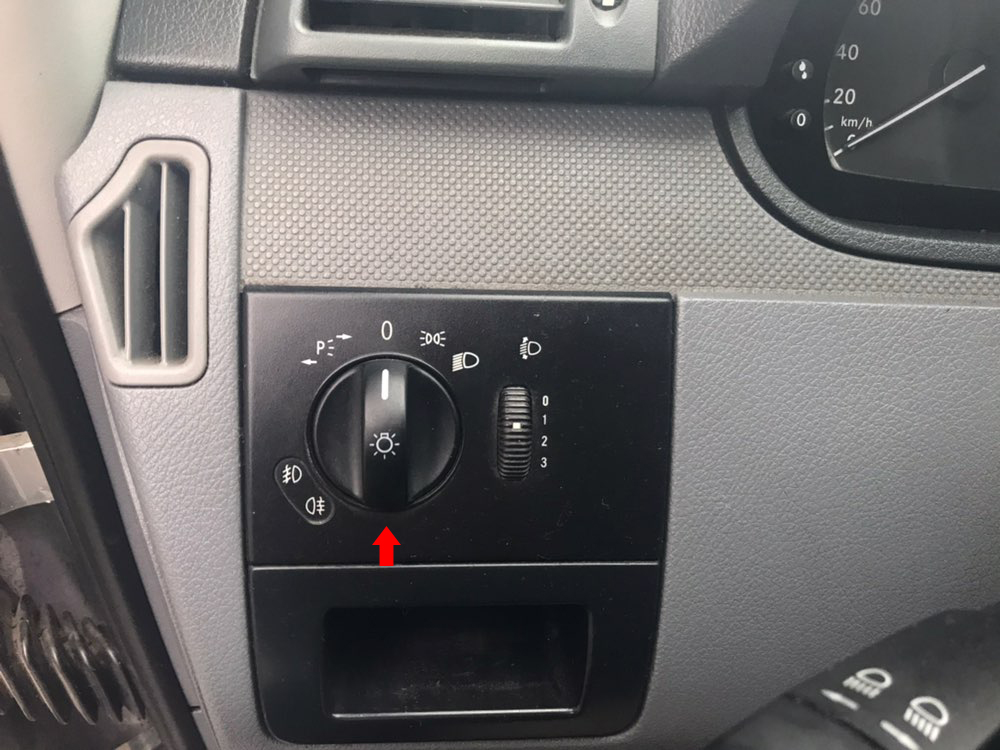

Переключение ближнего света, подсветки и противотуманных фонарей на автомобиле Mercedes-Benz Vito W639

Переключатель света на Мерседес Вито

Переключение света фар на автомобиле Mercedes-Benz Vito W639

1. Свет выключен
2. Включены габаритные огни, освещение номерного знака и приборов
3. Включен ближний свет фар
4. Включены стояночные фонари

5. Для включения передних противотуманных фонарей убедитесь в том, что как минимум включен ближний свет. Вытяните ручку переключателя света на себя до первого положения фиксации.

Включение передних противотуманнок на автомобиле Mercedes-Benz Vito W639

6. Для включения заднего противотуманного фонаря убедитесь в том, что как минимум включен ближний свет. Вытяните ручку переключателя света на себя до второго положения фиксации.

Включение задней противотуманки на автомобиле Mercedes-Benz Vito W639

В статье не хватает:

  • Фото деталей и расходников
