Замена тормозных шлангов Ford Focus 3

На автомобиле применяют четыре тормозных шланга: два (задние) для соединения трубопроводов с рабочими цилиндрами задних тормозных механизмов и два (передние) для соединения трубопроводов с рабочими цилиндрами передних тормозных механизмов.
Вам потребуются: ключ «на 10», пассатижи...

...специальные ключи «на 11» и «на 14» для тормозных трубопроводов.
ПОЛЕЗНЫЙ СОВЕТ
Для отворачивания гаек трубок всегда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.
ПРИМЕЧАНИЕ
Работа показана на примере переднего шланга. Задние шланги, по конструкции аналогичные передним, заменяют теми же приемами.
1. Для удобства работы снимите переднее колесо со стороны заменяемого шланга.

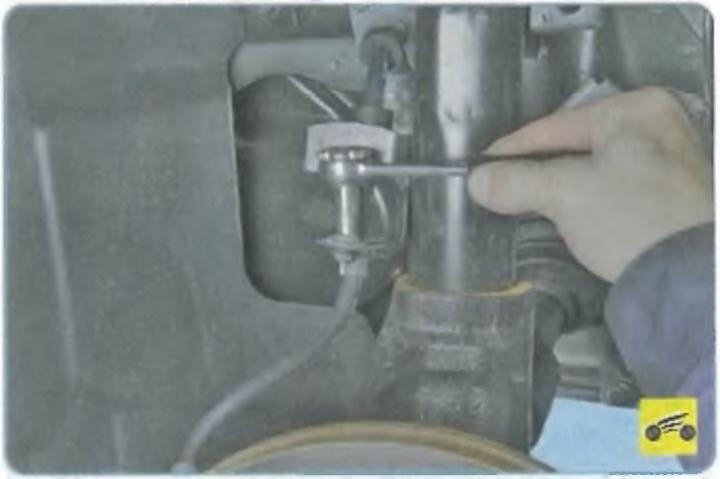

2. Выверните болт крепления держателя тормозного шланга к кронштейну на амортизаторе...

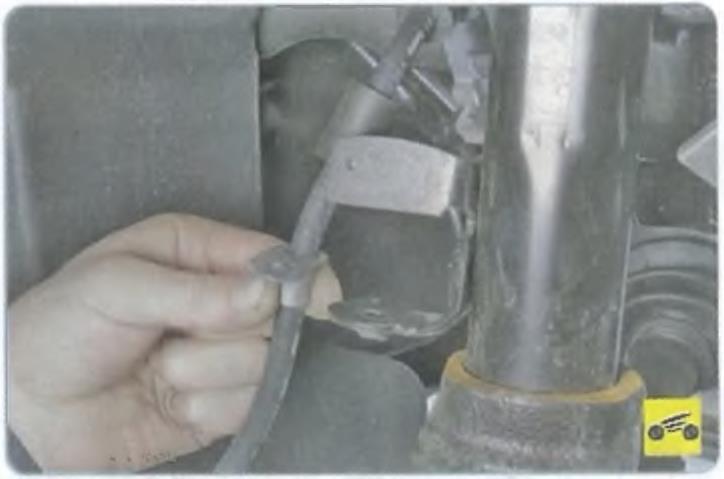

3. ...и отведите держатель.

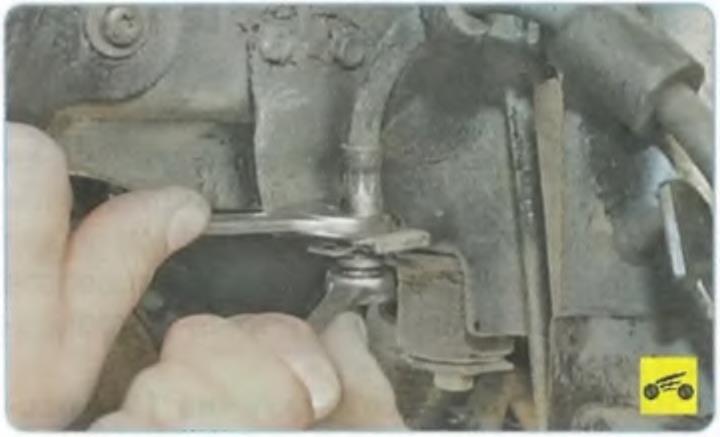

4. Отверните гайку крепления трубки, удерживая верхний наконечник шланга от проворачивания...

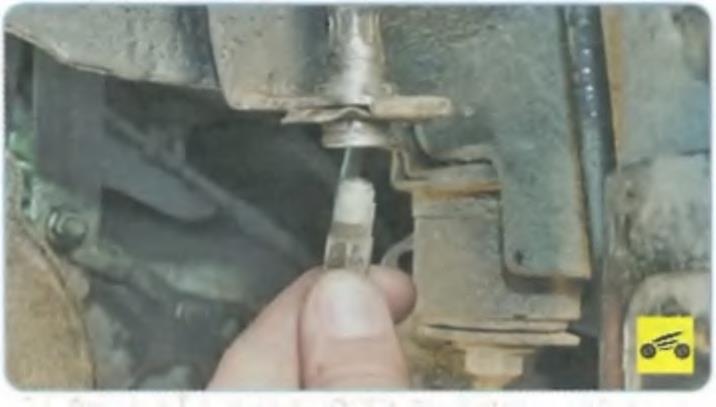

5. ...и отсоедините трубку.
ПОЛЕЗНЫЙ СОВЕТ
Для предотвращения полного вытекания жидкости из гидропривода сразу заглушите отверстие трубки. Очень хорошо подходят для этой цели защитные колпачки клапанов для выпуска воздуха.

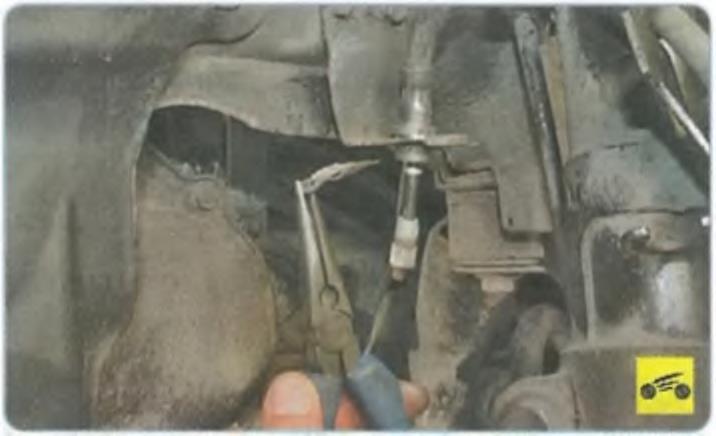

6. Снимите запорную скобу с верхнего наконечника шланга...

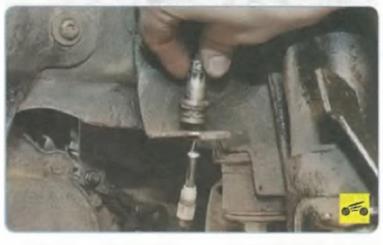

7. ...и извлеките наконечник шланга из отверстия кронштейна на кузове.

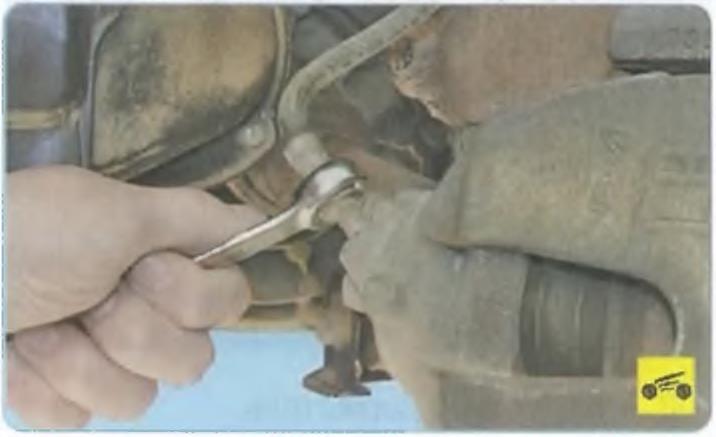

8. Выверните нижний наконечник шланга из подвижной скобы.
9. Снимите шланг
10. Установите новый шланг в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЕ
Проследите за тем, чтобы шланг при установке не перекручивался вдоль оси.
11. Аналогично замените остальные шланги.
12. После замены шлангов удалите воздух из тормозной системы.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
