Замена тормозных трубок Nissan Primera 2001-2007

Инструменты:

• Специальный ключ для гаек тормозных трубопроводов - 11 мм

Детали и расходники:

• Тормозные трубки

Примечания:

Тормозные трубки соединяют гидроэлектрический блок антиблокировочной системы тормозов с главным тормозным цилиндром и с гибкими тормозными шлангами тормозных механизмов передних и задних колес.

Подключение тормозных трубок к гидроэлектрическому блоку антиблокировочной системы тормозов:

1, 6 - трубопроводы от главного тормозного цилиндра;

2 - трубопровод к правому переднему колесу;

3 - трубопровод к левому заднему колесу;

4 - трубопровод к правому заднему колесу;

5 - трубопровод к левому переднему колесу

Примечания:

Работы показаны на примере трубки, соединяющей гидроэлектрический модуль ABS со шлангом, присоединенным к рабочему цилиндру тормозного механизма левого заднего колеса. Остальные трубки снимают практически аналогично, разница состоит только в местах крепления их держателей на кузове. Замену тормозных трубок лучше проводить на подъемнике.

1. Установите автомобиль на подъемник или на смотровую канаву (не забудьте подставить противооткатные упоры, если вы работаете в смотровой канаве).

2. Отверните гайку крепления трубки, идущей к гибкому шлангу рабочего цилиндра тормозного механизма левого заднего колеса, к гидроэлектрическому блоку ABS.

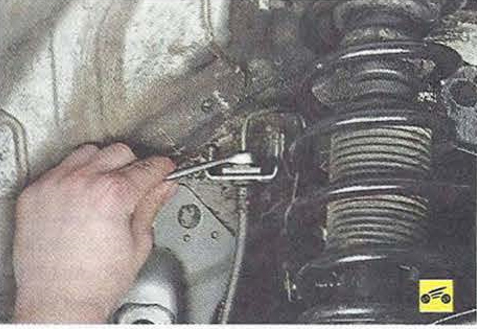

3. Отверните гайку крепления трубки к шлангу, присоединенному к рабочему цилиндру тормозного механизма левого заднего колеса.

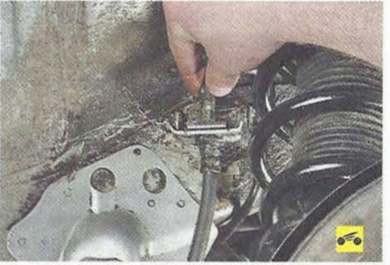

4. Отсоедините трубку от шланга.

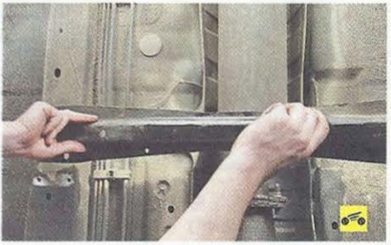

5. Выверните болты крепления поперечной балки кузова к правому и левому лонжеронам и снимите балку с автомобиля.

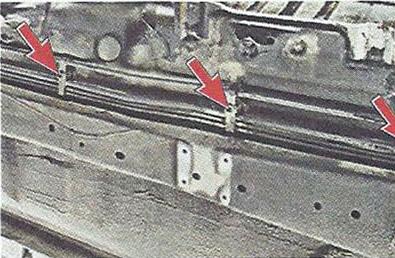

6. Преодолевая усилие фиксаторов, снимите крышки держателей трубопроводов и извлеките из держателей заменяемую трубку под днищем автомобиля.

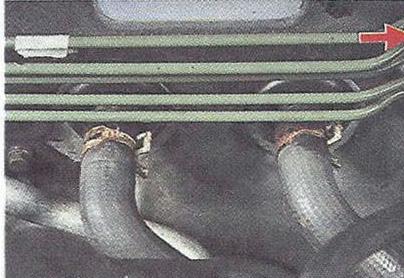

7. Извлеките трубку из держателя на панели моторного отсека и снимите трубку.

8. Установите новую трубку в порядке, обратном снятию.

9. После замены трубки удалите воздух из тормозной системы.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство "Третий Рим".
