Замена тросов привода стояночного тормоза Lancer X

СЪЕМ И УСТАНОВКА

Подготовка к снятию

• Снятие напольной консоли (52А Напольная консоль 52А-9).

• Снятие подушки заднего сиденья в сборе (52А - Заднее сиденье в сборе 52А-25).

• Снятие колодок и накладки в сборе (См. 36-6).

• Сьем задней панели пола (51 - Нижняя крышка 51-17).

Действия, выполняемые после установки

• Установка задней панели пола (51 Нижняя крышка 51-17).

• Установка колодок и накладки в сборе (См. 36-6).

• Установка подушки заднего сиденья в сборе (52А - Заднее сиденье в сборе 52А-25).

• Установка напольной консоли (52А Напольная консоль 52А-9).

• Регулировка хода рычага стояночного тормоза (См. 36-2).

Этапы снятия

• Выключите стояночный тормоз.

• Ослабьте регулировочную гайку.

1. Задний установочный болт кронштейна напольной консоли

2. Присоединение заднего тросика стояночного тормоза

3. Зажим

4. Уплотнительное кольцо

5. Задний тросик стояночного тормоза

6. Зажим

ОТСОЕДИНЕНИЕ ЗАДНЕГО ТРОСИКА СТОЯНОЧНОГО ТОРМОЗА

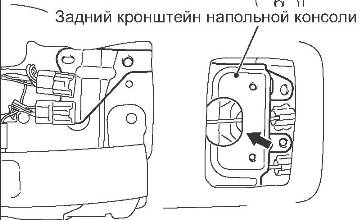

Достаньте задний тросик стояночного тормоза из отверстия, обозначенного стрелкой, переместив кронштейн напольной консоли назад.
