Замена тросов привода стояночного тормоза Skoda Octavia

Необходимый инструмент:
Ключ звездочка Т30 Т25 Т20 ключ на 10.

Для замены троса ручника нам необходимо снять подлокотник центрального тоннеля пола. Для этого, не применяя грубой силы, снимаем пепельницу ее держатель и сопла системы вентиляции. Все это делается руками очень аккуратно.

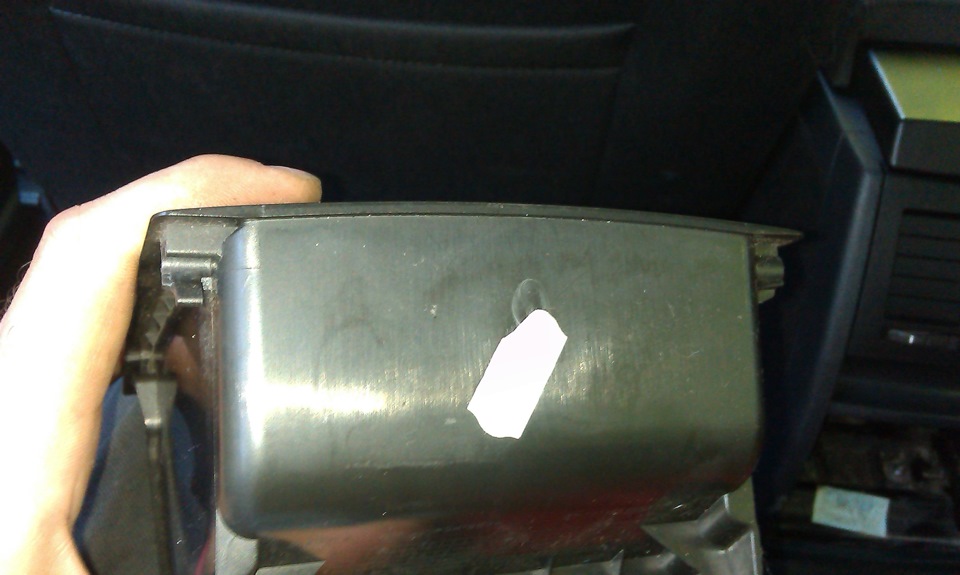

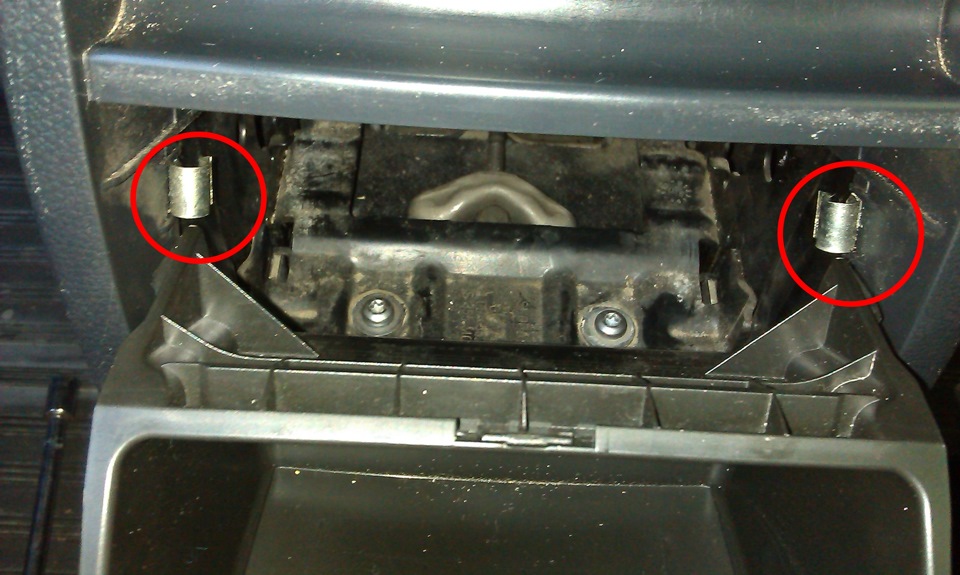

Держатель пепельницы выворачивается наружу до упора с полом, преодолевая усилия металлических ушей

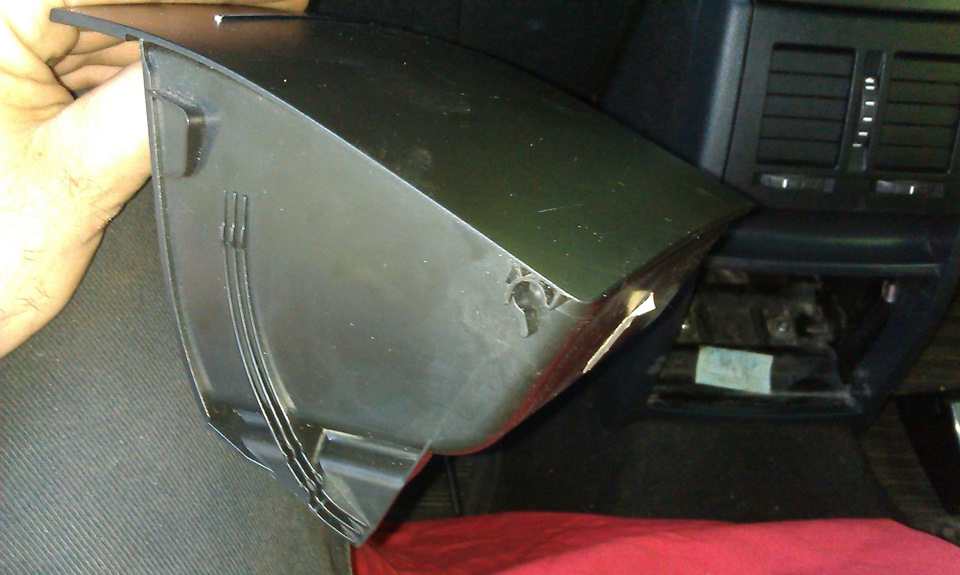

Держатель ящика пепельницы слева имеет спец вырез для снятия, справа такого нет

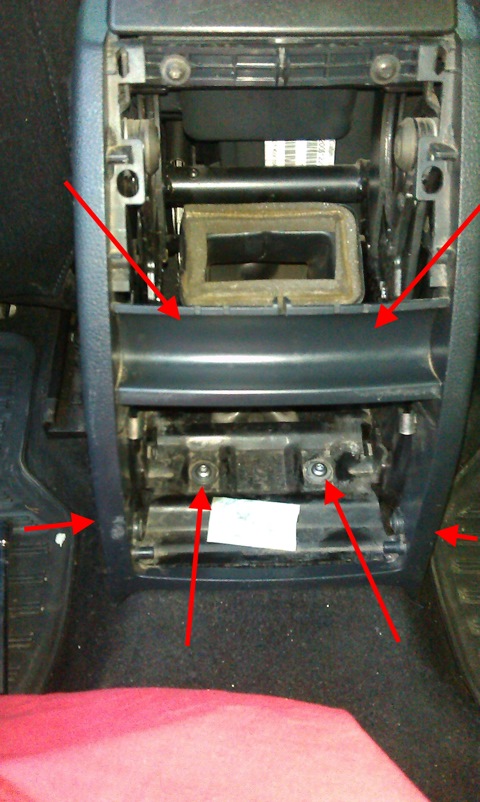

Вытаскиваем шторки воздуховода и далее снимаем декоративную накладку, для этого откручиваем 4-е самореза (ключ Т20) и не особо прикладывая силу вытаскиваем вставку вместе в воздуховодам (он к ней крепится).

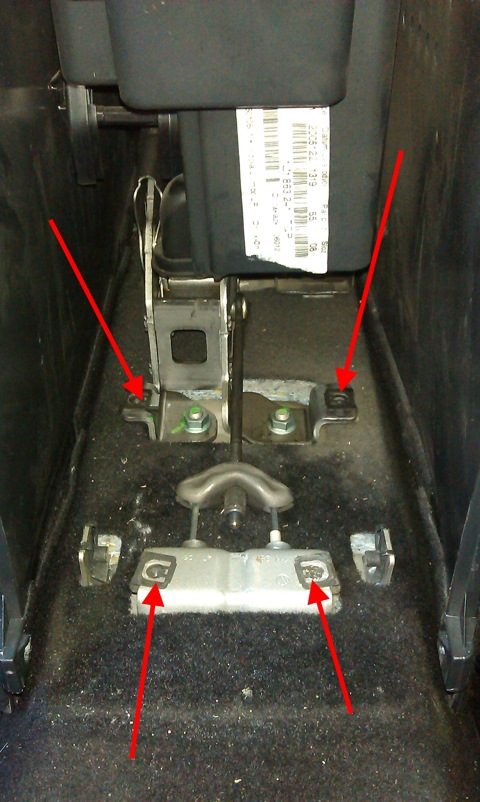

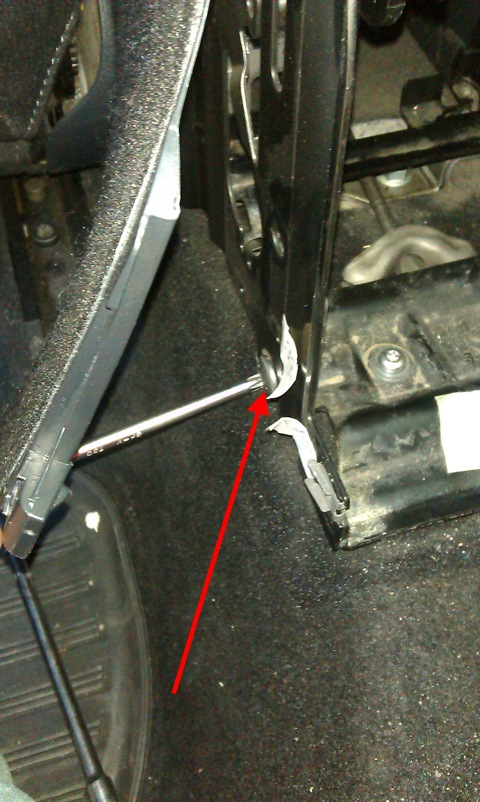

Далее откручиваем непосредственно держатель подлокотника 6-ть болтов, 4-е внутри рис. 1 и 2 (фотка посадочных мест, уже без подлокотника), и два снаружи рис. 3, для этого отгибаем декоративную обшивку, выгибая ее посередине и поднимая нижний край. Ура мы получили доступ к натяжителю ручника рис.2 (в центре). Снятие и установку троса стояночного тормоза опишу на примере только-только установленного троса правой стороны т.к. все чисто видно и понятно. Для снятия старого троса необходимо:

Рис 1

1- Салон. Освободить край троса в салоне ключ 10 рис.1.

Рис 2

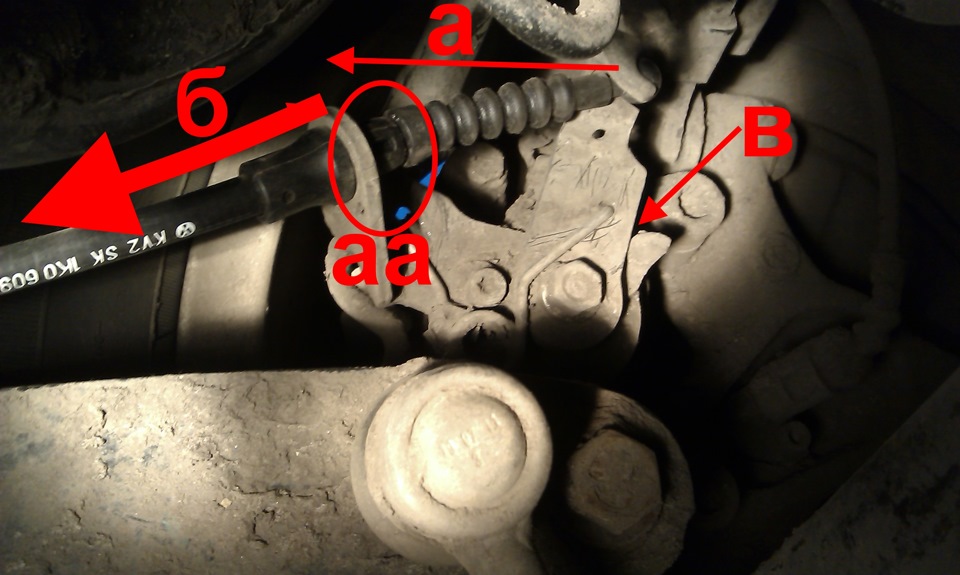

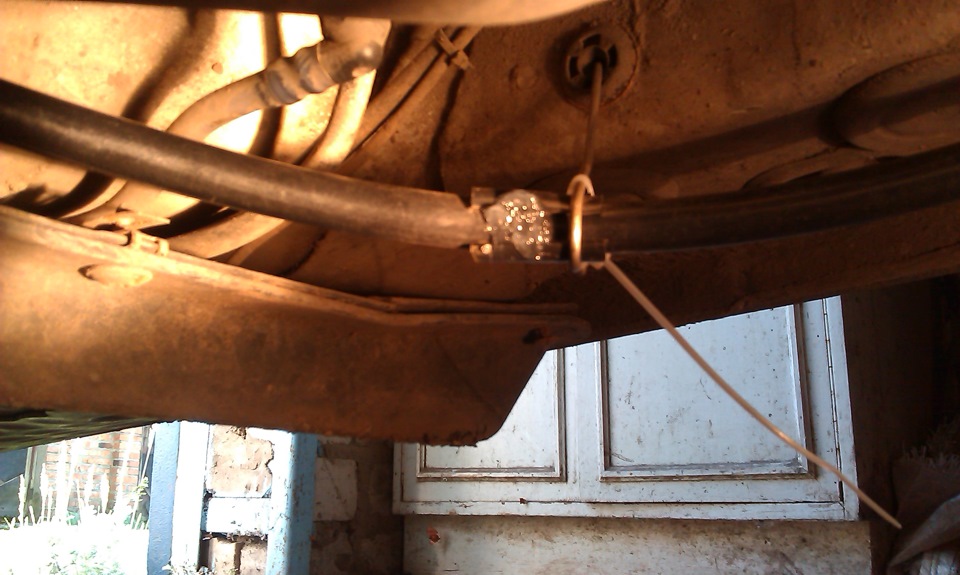

2- Из ямы. Рычаг тормоза отвести вперед (а) и освободить край (шарик) троса рис.2.

Рис 3

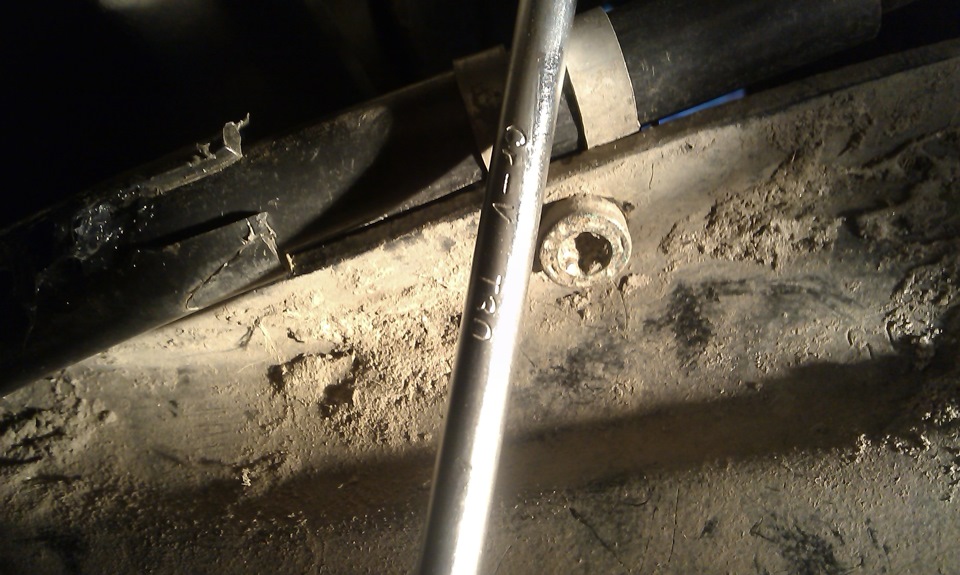

3- Из ямы. Открутить крепежный болт ключ Т30 рис.3.

Рис 4

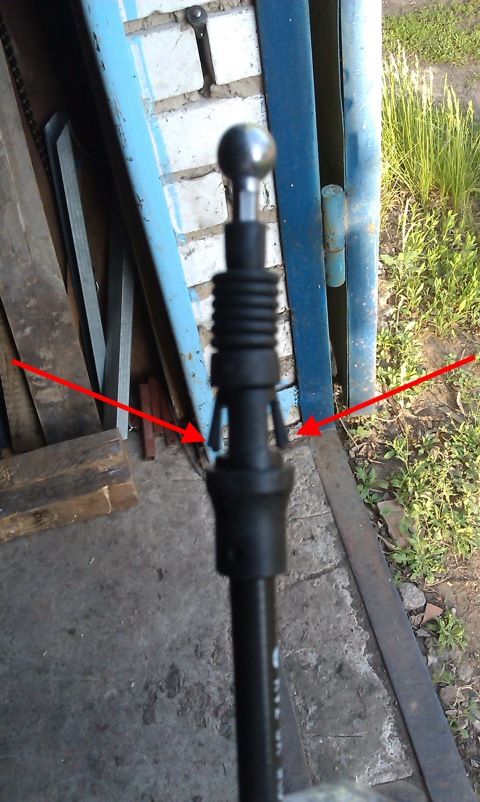

4- Снаружи (открутить колесо). В области (аа) рис.2 зажать пассатижами усики, как показано на рис. 4 и вытащить (вытолкнуть) трос в направлении (б).

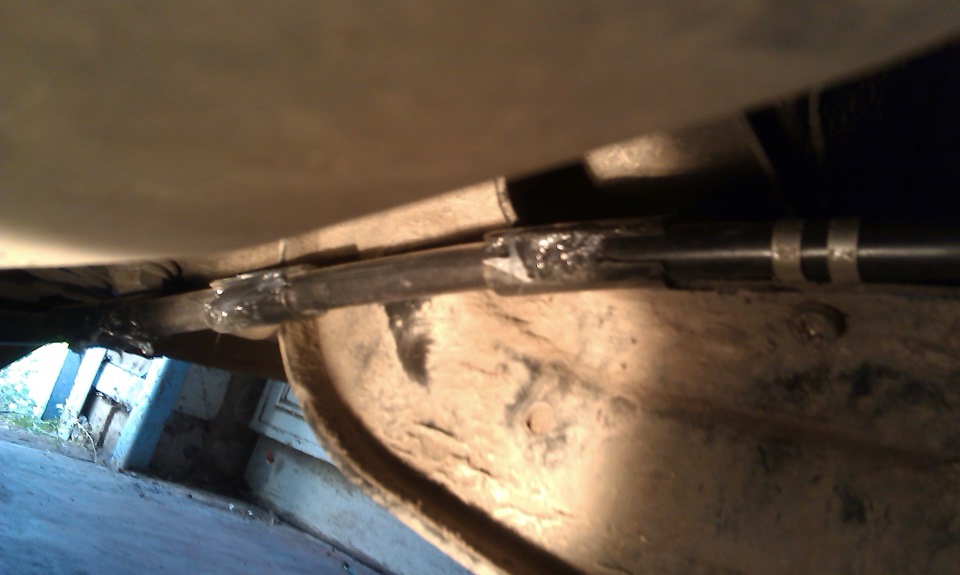

5- Из ямы. Освободить трос из фиксирующей скобы на повороте рис.5.
6- Из ямы. Вытащить трос!
Ставить трос в обратном порядке!

регулировка: берем ключ на 10 и подтягиваем регулировочную гайку (рис. 1) так, чтобы расстояние между рычагом ручника и упором для него (Рис 2 в) было в пределах 1-3мм на двух колесах, проверяем свободный ход колес поддомкратив их, и на тест на ближайшею горку.
