Замена цилиндра тормозного механизма переднего колеса Lada Granta

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструмент:

  • Домкрат или канавный подъемник
  • Балонный ключ
  • Регулируемая подставка
  • Гаечный ключ накидной разрезной на 15 мм
  • Гаечный ключ накидной прямой на 13 мм
  • Гаечный ключ рожковый на 17 мм
  • Плоскогубцы
  • Тиски слесарные
  • Вороток под торцевую насадку
  • Насадка на вороток Е-14
  • Отвертка плоская средняя
  • Емкость технологическая

Детали и расходники:

  • Цилиндр переднего суппорта
  • Пластичная смазка
  • Пыльник тормозного цилиндра
  • Пыльник направляющего пальца скобы
  • Смазка для суппортов
  • Очиститель для тормозов
  • Ветошь

Примечания:

Цилиндр тормозного механизма переднего колеса заменяйте при отсутствии торможения колеса из-за заклинивания поршня в цилиндре. Пыльники цилиндра и пальцев заменяйте при их разрыве и появлении трещин.
Работу выполняйте на смотровой канаве или эстакаде.

Снятие тормозного цилиндра

1. Снимите переднее колесо и надежно зафиксируйте автомобиль на регулируемой подставке заводского изготовления.

Установка на регулируемую подставку Лада Гранта (ВАЗ 2190)

2. Поверните рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр. Снимите шланг тормозного механизма переднего колеса, как описано в этой статье.

3. Расконтрируйте болты крепления цилиндра к направляющим пальцам скобы и отверните болт крепления цилиндра к нижнему направляющему пальцу, как описано в этой статье.

4. Накидным ключом на 13 мм отверните болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17 мм.

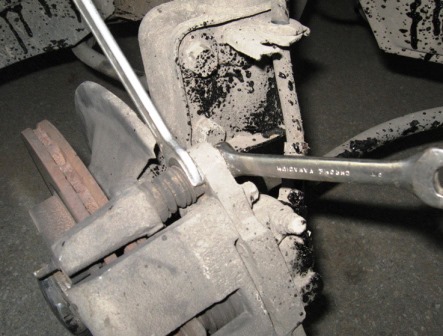

Снятие болта крепления цилиндра к верхнему направляющему пальцу суппорта Лада Гранта (ВАЗ 2190)

5. Снимите скобу тормозного механизма.

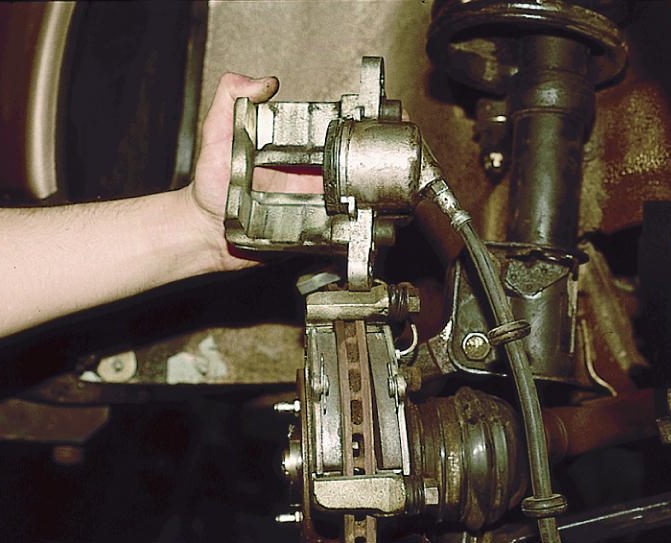

Снятие скобы переднего тормозного механизма Лада Гранта (ВАЗ 2190)

6. Зажмите суппорт в тиски с накладками губок из мягкого металла.

7. Головкой Е-14 отверните два винта крепления цилиндра к суппорту и отделите цилиндр от суппорта.

Винты крепления тормозного цилиндра к суппорту Лада Гранта (ВАЗ 2190)

Детали скобы переднего суппорта Лада Гранта (ВАЗ 2190)

Замена пыльника поршня тормозного цилиндра

1. Подденьте отверткой стопорное кольцо и снимите его.

Снятие стопорного кольца пыльника тормозного цилиндра суппорта Лада Гранта (ВАЗ 2190)

Стопорное кольцо буртика тормозного цилиндра Лада Гранта (ВАЗ 2190)

2. Снимите пыльник с буртика цилиндра.

Снятие пыльника тормозного цилиндра переднего суппорта Лада Гранта (ВАЗ 2190)

3. Перед установкой нового пыльника очистите его посадочные места от грязи и нанесите на рабочую кромку пыльника (контактирующую с поверхностью поршня) тонкий слой пластичной смазки.

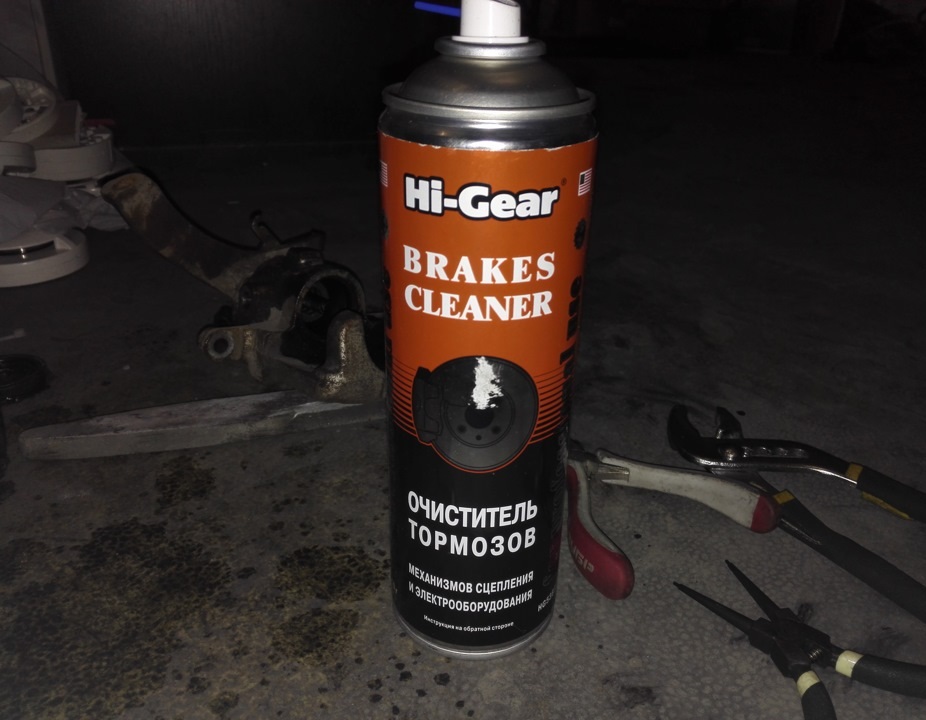

Очиститель для очистки рабочей поверхности тормозного цилиндра и поршня переднего суппорта Лада Гранта (ВАЗ 2190)

4. Установите новый пыльник и соберите скобу (цилиндр с суппортом) в обратной последовательности.

5. Затяните винты крепления цилиндра к суппорту предписанным моментом.

6. Перед монтажом скобы, выньте из отверстия направляющей колодок направляющий палец скобы.

Снятие пальца направляющей тормозных колодок Лада Гранта (ВАЗ 2190)

7. Снимите пыльник с пальца.

Снятие пыльника с направляющего пальца скобы Лада Гранта (ВАЗ 2190)

8. Нанесите на рабочую поверхность пальца тонкий слой смазки для суппортов, поврежденный пыльник замените новым.

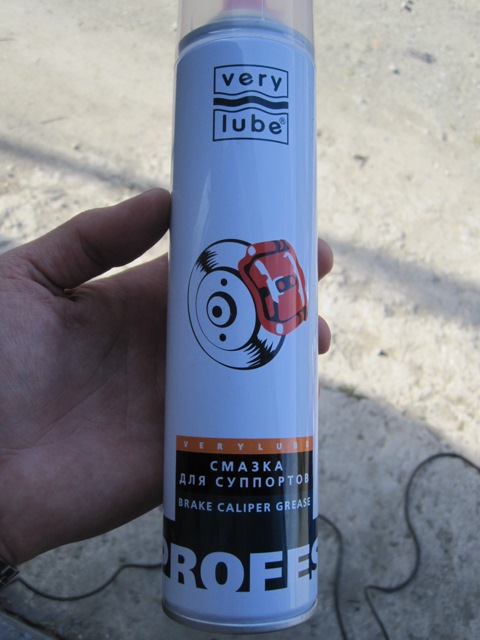

Смазка для направляющего пальца скобы переднего суппорта Лада Гранта (ВАЗ 2190)

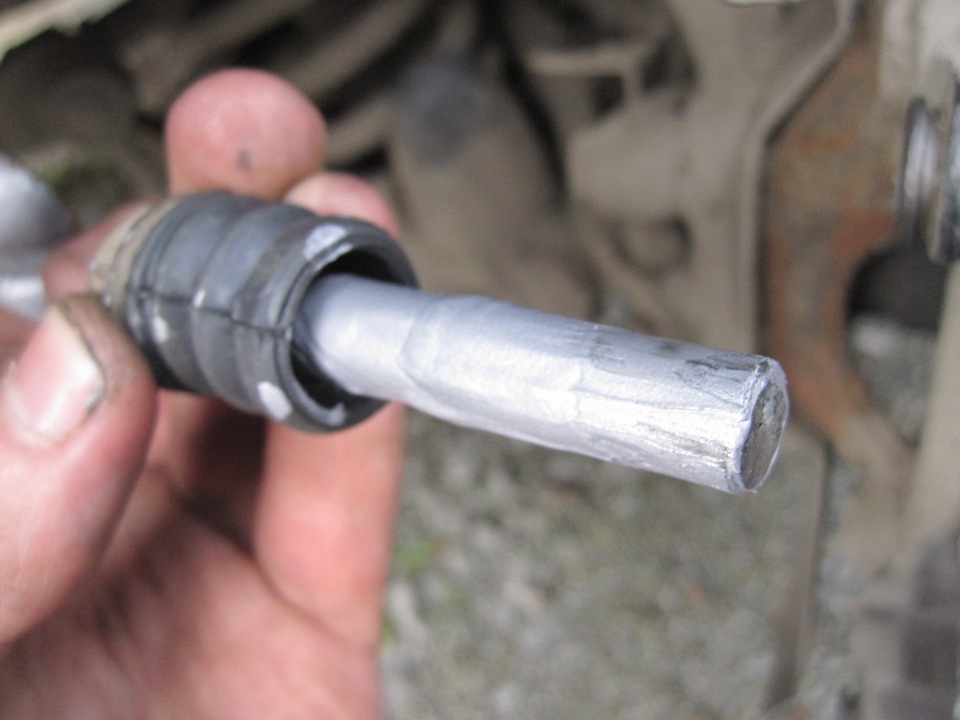

Смазка направляющего пальца суппорта Лада Гранта (ВАЗ 2190)

7. Аналогично смажьте другой направляющий палец.

8. Установите скобу в обратной последовательности. Прокачайте гидропривод тормозной системы.
