Замена уплотнений масляного картера двигателя QR20DE Nissan Primera 2001-2007

Инструменты:

• Гаечный ключ рожковый - 10 мм
• Гаечный ключ рожковый - 12 мм
• Насадка на вороток - 10 мм
• Насадка на вороток - 12 мм
• Вороток под торцевую насадку
• Грузоподъемное устройство
• Клин
• Нож острый
• Валик

Детали и расходники:

• Масло двигателя
• Веревка
• Проволка
• Герметик

Примечания:

Масляный картер двигателя QR20DE состоит из собственно алюминиевого картера и стальной крышки картера. Соединения картера с плитой блока цилиндров и крышки картера с картером уплотнены герметикам.

1. Снимите брызговики двигателя. Более подробно здесь.

2. Слейте масло из масляного картера.

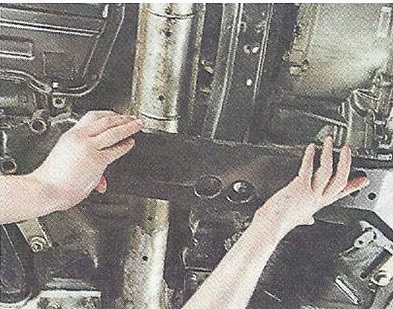

З. Снимите поперечину подрамника.

4. Приемную трубу системы выпуска отработавших газов.

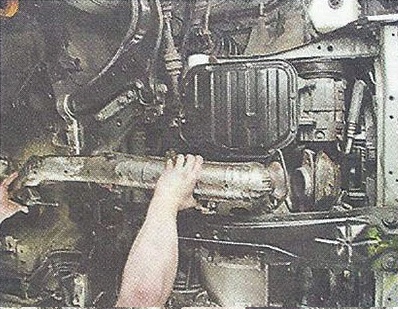

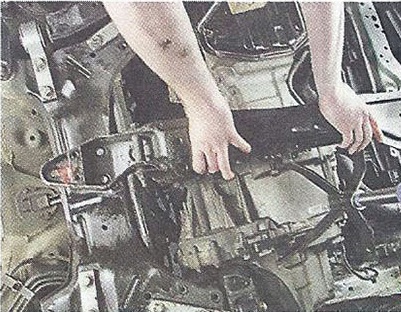

5. Снимите защитный брус двигателя в сборе с передней и задней опорами двигателя.

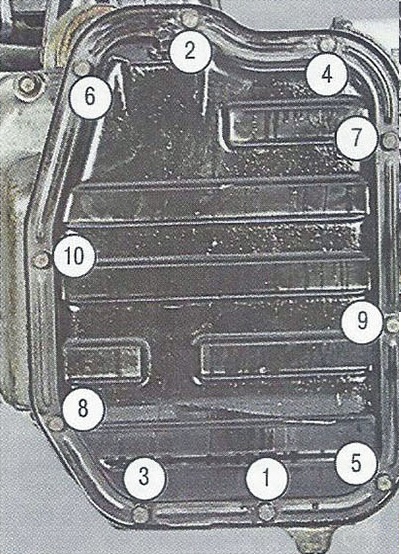

6. Выверните десять болтов крепления крышки масляного картера.

7. Вставьте специальный клин или острый нож между крышкой и масляным картером и аккуратно разрежьте слои герметика.

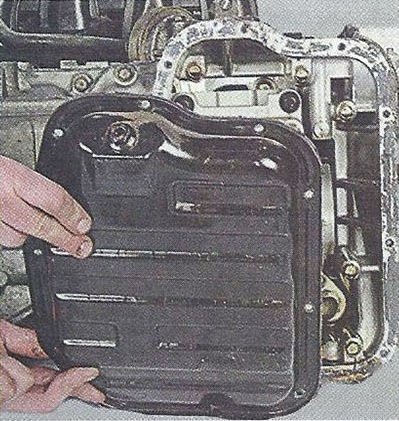

8. Снимите крышку масляного картера.

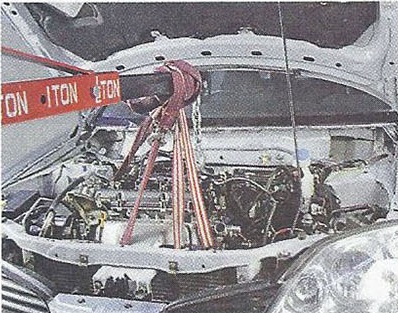

9. Вывесите двигатель с помощью подходящего грузоподъемного устройства.

10. Снимите коробку передач. Более подробно здесь.

11. Снимите ремень привода вспомогательных агрегатов. Более подробно здесь.

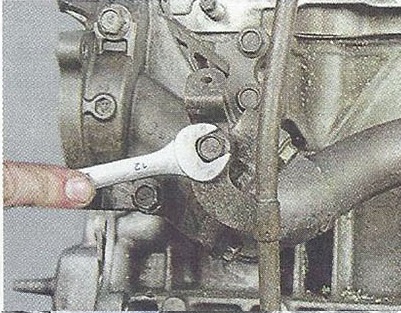

12. Выверните четыре болта крепления компрессора кондиционера, отведите его в сторону и подвесьте на веревке или проволоке.

13. Выверните болт крепления направляющей маслоизмерительного щупа.

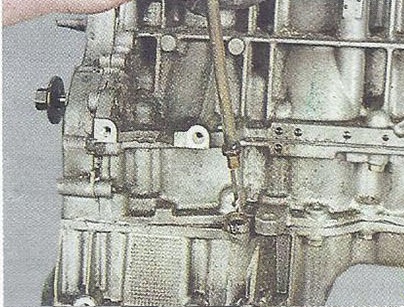

14. Извлеките направляющую из отверстия масляного картера.

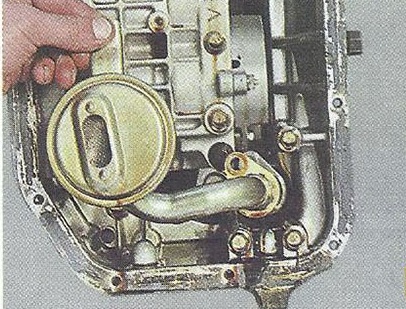

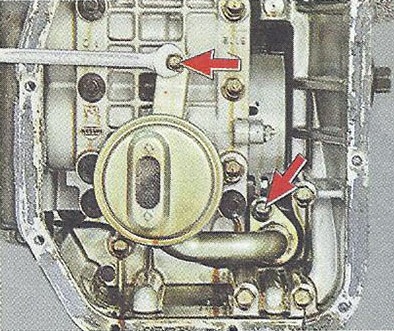

15. Выверните два болта крепления.

16. Снимите маслоприемник.

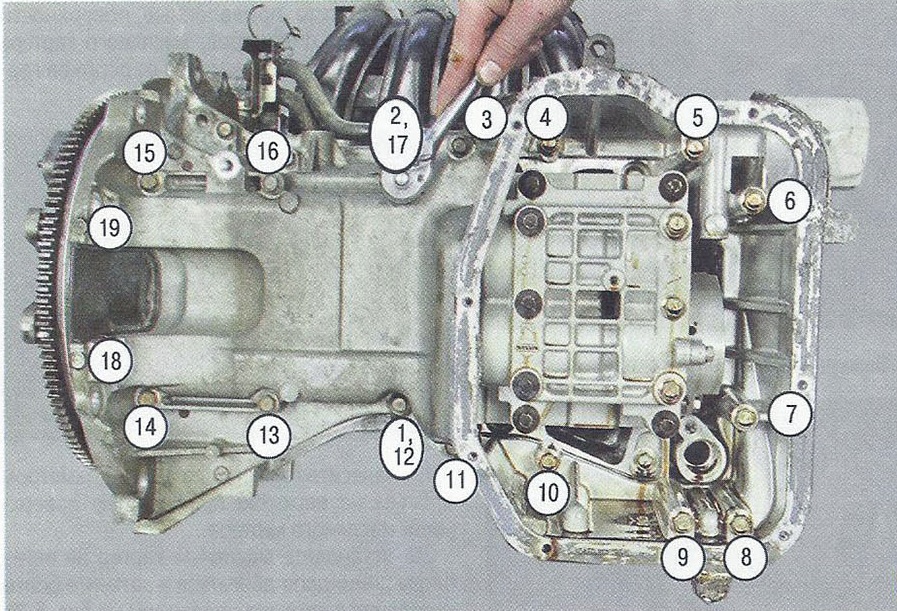

17. Выверните семнадцать болтов крепления масляного картера в порядке и снимите картер.

Примечания:

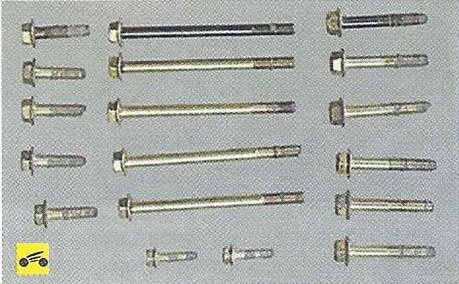

При выворачивании болтов крепления масляного картера запомните расположение мест их установки. Болты отличаются - длиной, диаметром и цветом покрытия.

18. Очистите привалочные поверхности плиты блока цилиндров, масляного картера и крышки масляного картера от остатков герметика и обезжирьте их.

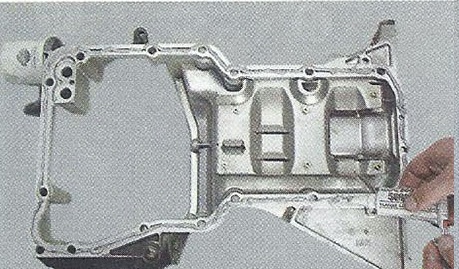

19. Нанесите герметик валиком диаметром 4-5 мм на верхнюю привалочную поверхность масляного картера.

20. Установите масляный картер на плиту блока цилиндров двигателя и затяните болты крепления в порядке. Болты М6 затягивайте моментом 8,1-9,5 Н·м (0,83-0,97 кгс·м), болты М8 - моментом 19,6-23,5 Н·м (2,0-2,4 кгс-м).

21. Установите маслоприемник.

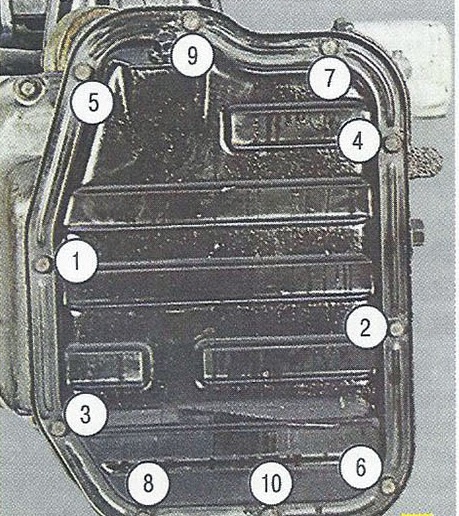

22. Нанесите герметик на привалочную поверхность крышки масляного картера, установите крышку на масляный картер и затяните болты крепления крышки в порядке, указанном на фото, моментом 6,4-7,5 Н·м (0,65-0,76 кгс·м).

23. Установите все снятые детали и узлы в порядке, обратном снятию.

24. Залейте в двигатель моторное масло.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство "Третий Рим". Страница 109 - 110.
