Замена уплотнения масляного поддона Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты (для двигателей 4B12/4B11):

  • Отвертка плоская средняя
  • Домкрат винтовой
  • Балонный ключ
  • Динамометрический ключ
  • Ключ трещоточный
  • Удлинитель (с карданчиком)
  • Головка на 10 мм
  • Головка на 12 мм
  • Гаечный ключ накидной прямой на 16 мм
  • Гаечный ключ накидной прямой на 19 мм
  • Маркер
  • Шестигранный спецключ для фиксации натяжного механизма (или штифт)
  • Противооткатный упор (башмак)
  • Съемник масляного поддона MD998727
  • Молоток средний
  • Нож (или скребок)
  • Кисть флейцевая
  • Щетка металлическая
  • Динамометрический ключ
  • Воронка

Инструменты (для двигателей 6B31):

  • Ключ трещоточный
  • Головка на 10 мм
  • Гаечный ключ накидной прямой на 19 мм
  • Отвертка плоская средняя
  • Съемник масляного поддона MD998727
  • Молоток средний
  • Нож (или скребок)
  • Кисть флейцевая
  • Щетка металлическая
  • Динамометрический ключ
  • Воронка

Детали и расходники:

  • Уплотнительная прокладка сливной пробки поддона двигателя MD050317

Уплотнительная прокладка MD050317 сливной пробки поддона двигателя Mitsubishi Outlander XL

  • Герметик Loctite 5900 или 5970, Three Bond 1217G (1000А923)

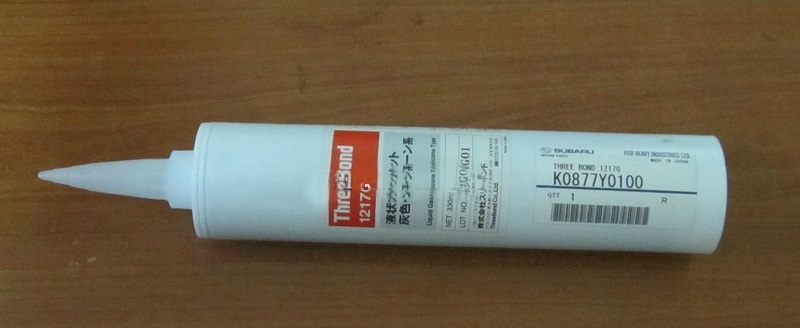

Герметик Three Bond 1217G для герметизации масляного картера блока цилиндров двигателя Mitsubishi Outlander XL

  • Емкость техническая
  • Проволока или веревка (для двигателей 4B12/4B11)
  • Очиститель (или растворитель)
  • Обезжириватель
  • Моторное масло
  • Ветошь

Примечания:

Фланец масляного поддона установлен на герметик, какая-либо прокладка отсутствует. При течи масла в разъеме масляного поддона и картера подтяжка болтов крепления масляного поддона не приведет к желаемому результату. Необходимо знать, как снять поддон картера двигателя и заменить его уплотнение.
Работы по замене уплотнения масляного поддона показаны на двигателе 4B12, но замена уплотнения на двигателе 6B31 практически аналогична.

1. Снимите защиту картера и брызговики (нижний, передний, задний и боковой) двигателя, как описано в этой статье.

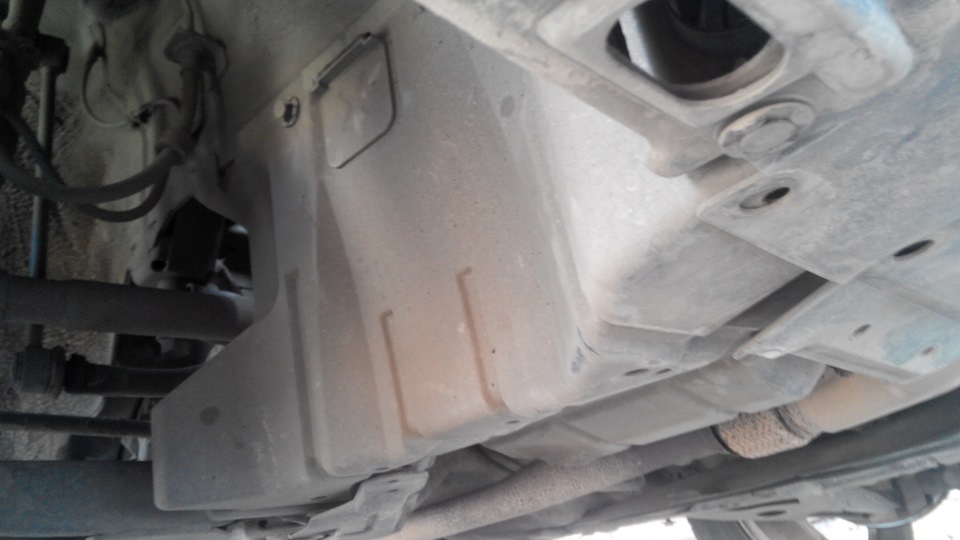

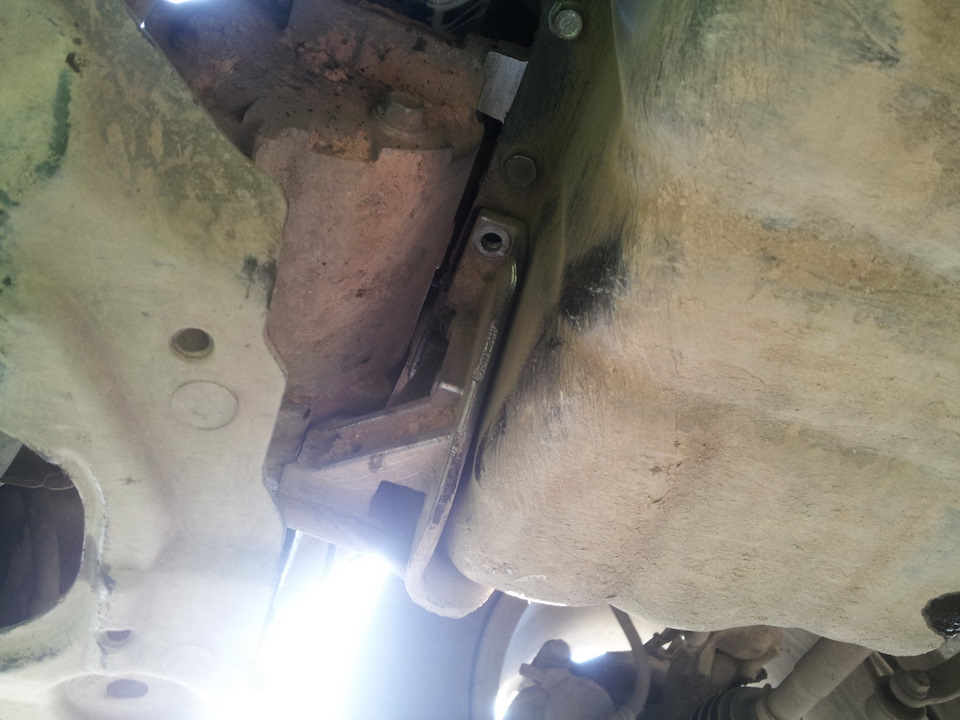

Размещение правого брызговика моторного отсека двигателя Mitsubishi Outlander XL

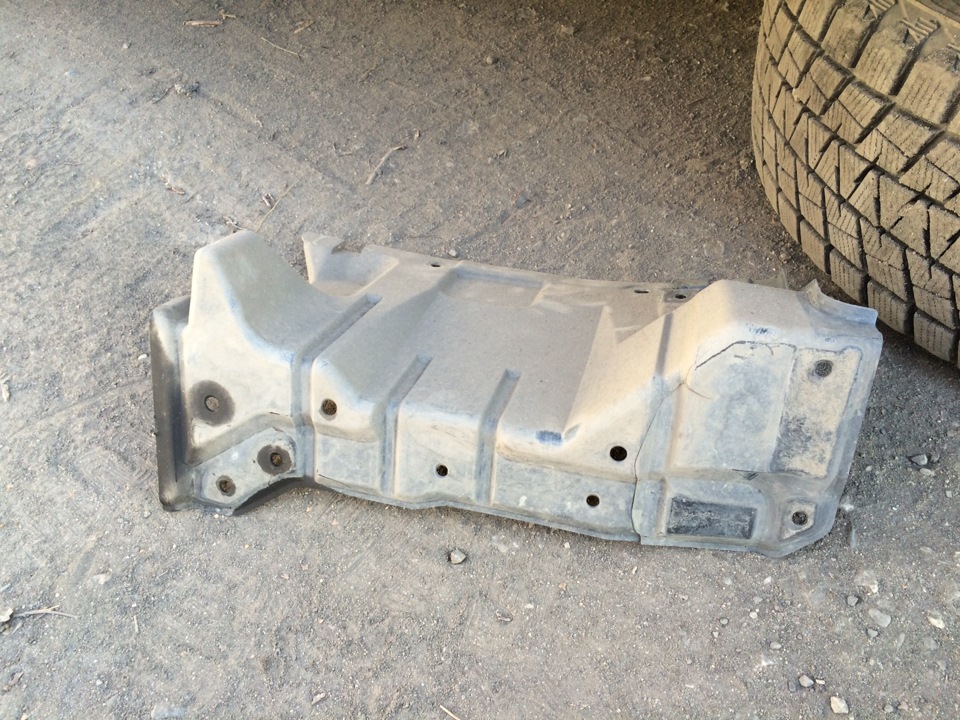

Снятый правый боковой брызговик двигателя Mitsubishi Outlander XL

2. Слейте масло из двигателя, как описано здесь.

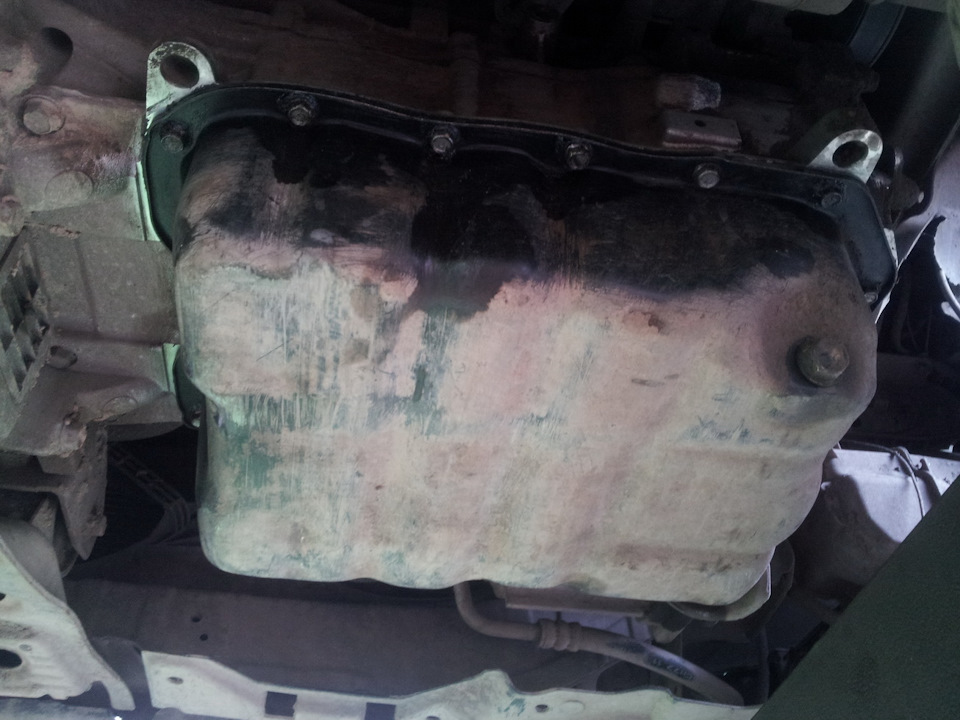

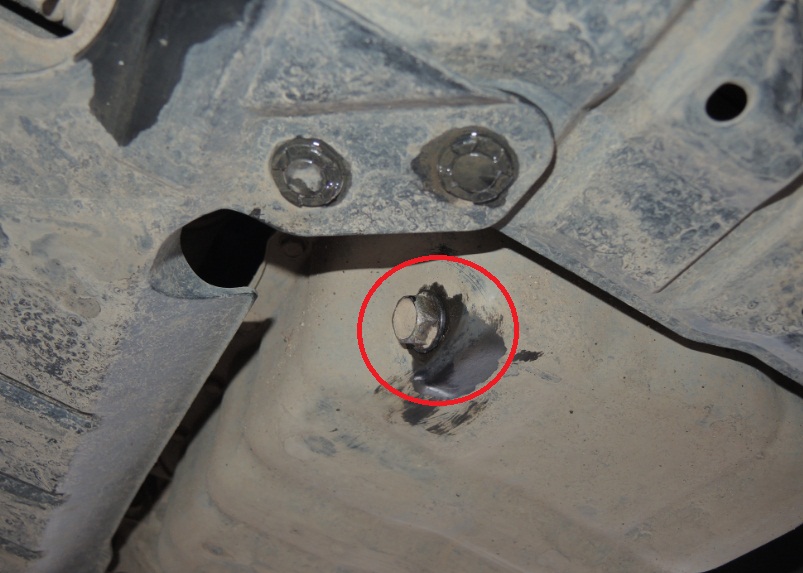

Размещение сливной пробки на поддоне картера двигателя 4B12 Mitsubishi Outlander XL

3. (двигатели 4B12/4B11) Снимите ремень привода вспомогательных агрегатов, как описано здесь

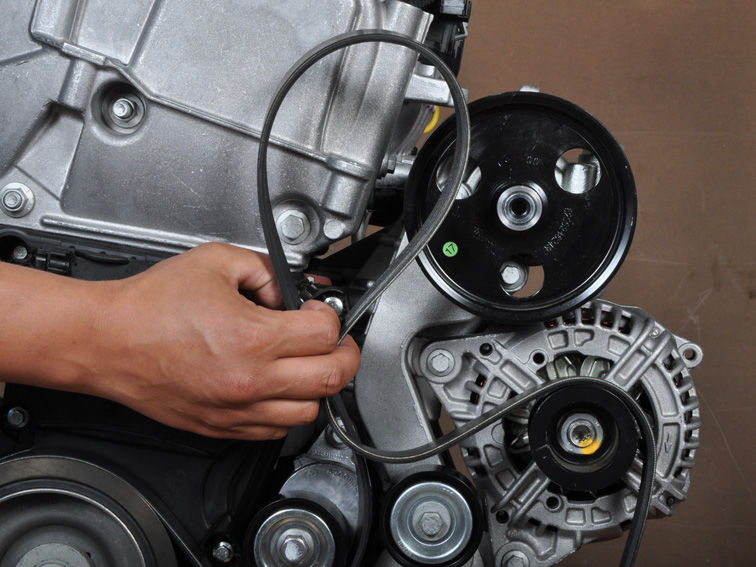

Снятие ремня привода вспомогательных агрегатов двигателя 4B12 Mitsubishi Outlander XL

4. (двигатели 4B12/4B11) Отсоедините колодку проводов электромагнитной муфты компрессора кондиционера от колодки проводов системы управления двигателем (для наглядности показано на снятом компрессоре кондиционера).

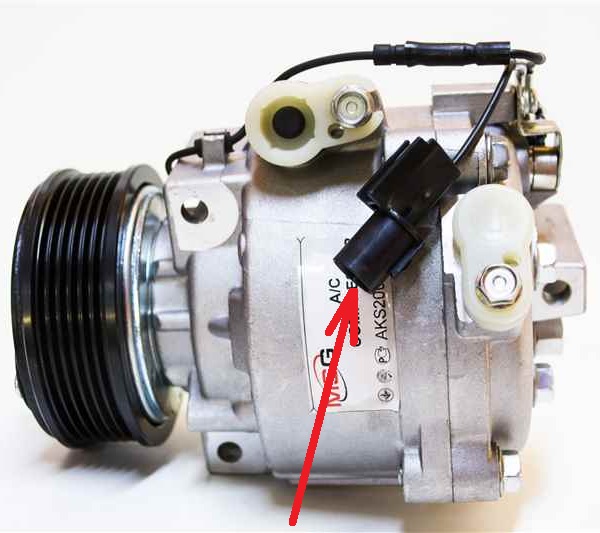

Размещение колодки проводов муфты компрессора кондиционера двигателя 4B12 Mitsubishi Outlander XL

5. (двигатели 4B12/4B11) Головкой на 12 мм ослабьте болты крепления компрессора кондиционера и электромагнитной муфты в сборе в последовательности, указанной на рисунке ниже (для наглядности показано на снятом двигателе).

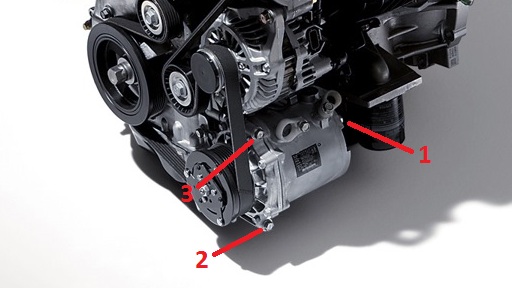

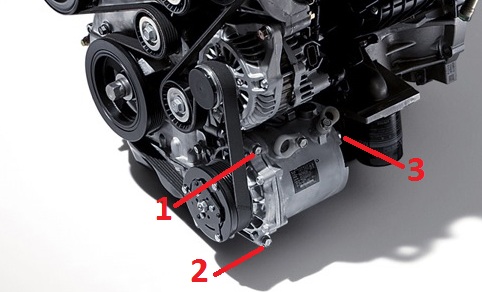

Последовательность отворачивания болтов крепления компрессора кондиционера к двигателю 4B12 Mitsubishi Outlander XL

Отвернутый нижний болт крепления компрессора кондиционера к кронштейну двигателя 4B12 Mitsubishi Outlander XL

6. (двигатели 4B12/4B11) Снимите компрессор кондиционера и электромагнитную муфту в сборе с его кронштейна вместе с подсоединенными шлангами.

Примечание:

После снятия, с помощью проволоки или веревки подвесьте компрессор кондиционера в сборе вместе со шлангами на кузове в таком месте, где они не будут помехой при снятии и установке поддона двигателя.

7.1. (двигатели 4B12/4B11) Отверните болты крепления масляного поддона.

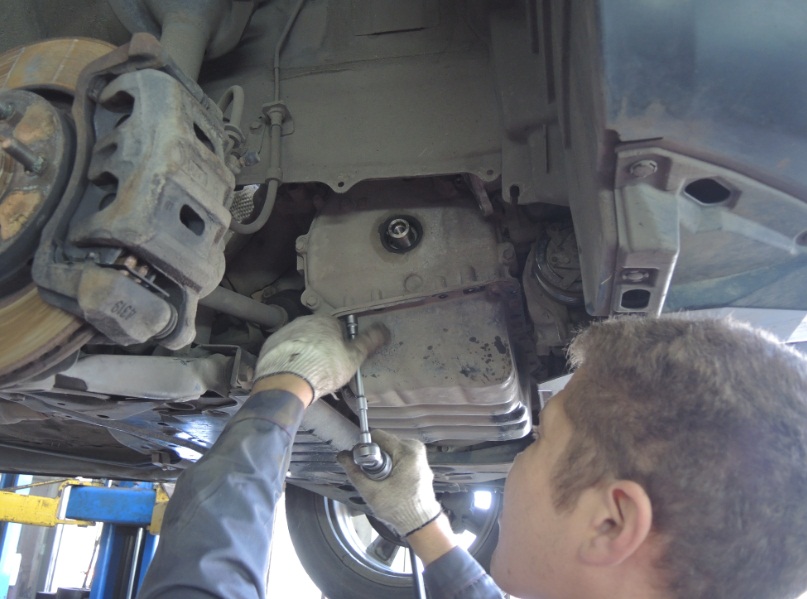

Отворачивание болтов крепления масляного поддона двигателя 4B12 Mitsubishi Outlander XL

Снятые болты крепления кронштейна компрессора кондиционера двигателя 4B12 Mitsubishi Outlander XL

Снятые болты крепления поддона двигателя 4B12 Mitsubishi Outlander XL

7.2. (двигатель 6B31) Отверните болты крепления масляного поддона в последовательности, указанной на рисунке ниже.

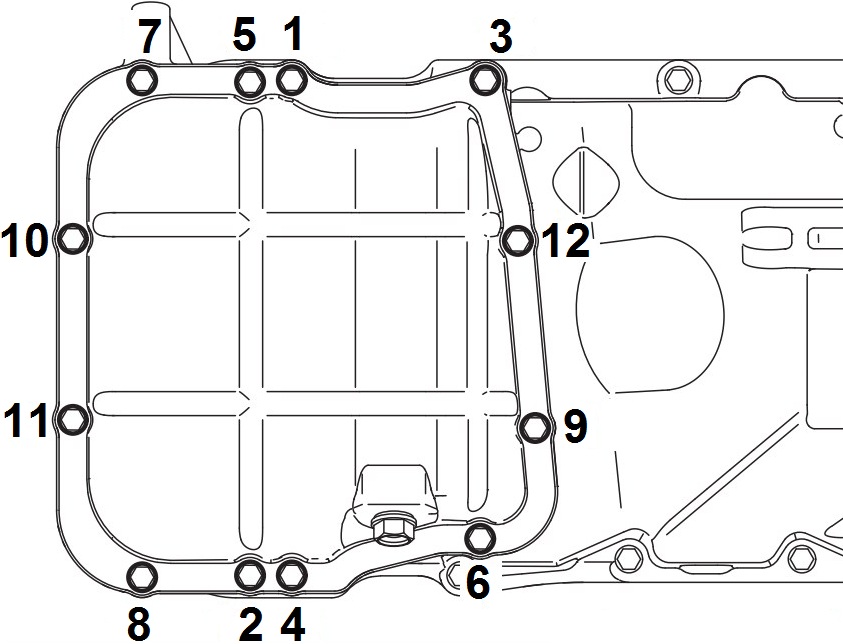

Последовательность ослабления болтов крепления поддона картера двигателя 6B31 Mitsubishi Outlander XL

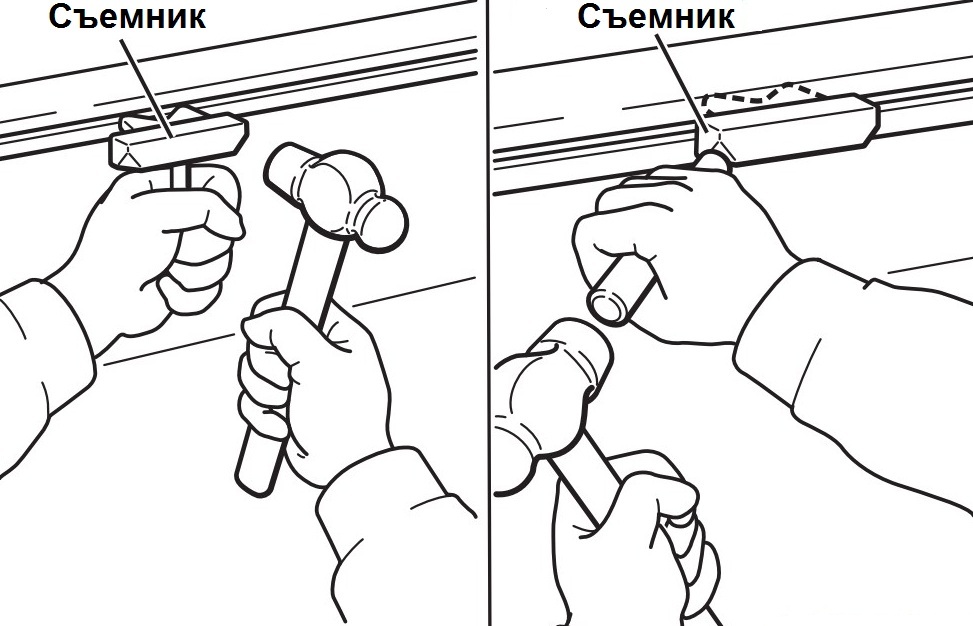

8. Вставьте специальный съемник масляного поддона (MD998727) в прорезь между масляным поддоном и картером. Срежьте герметик, ударяя по специальному съемнику.

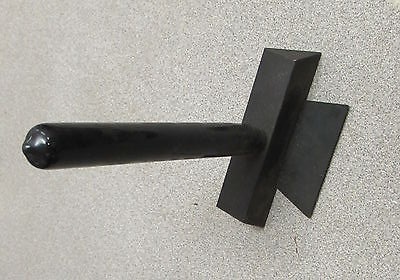

Съемник масляного поддона MD998727 двигателя 4B12 Mitsubishi Outlander XL

Примечание:

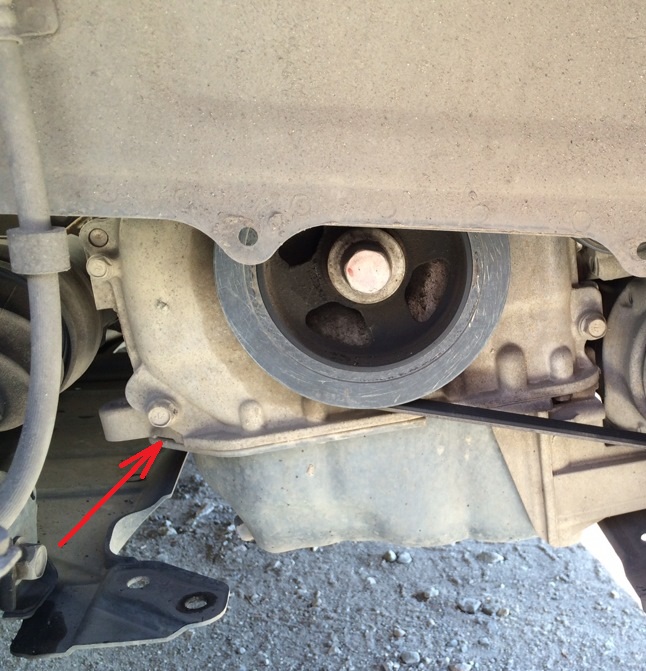

(двигатели 4B12/4B11) Первая прорезь находится слева от шкива коленчатого вала (см. фото ниже), вторая – на диаметрально противоположной стороне.

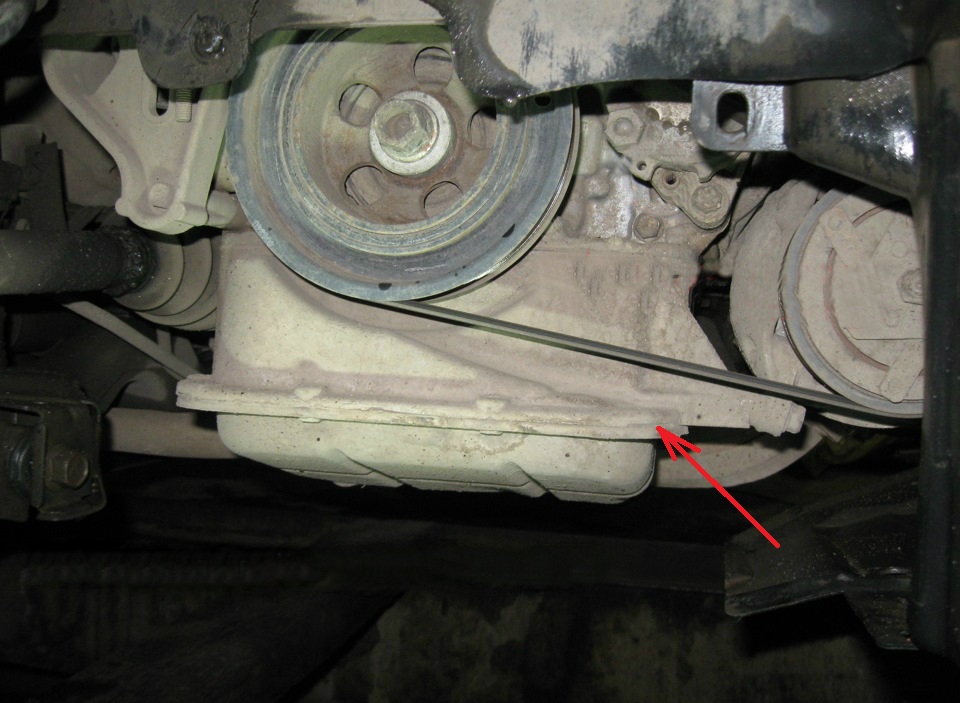

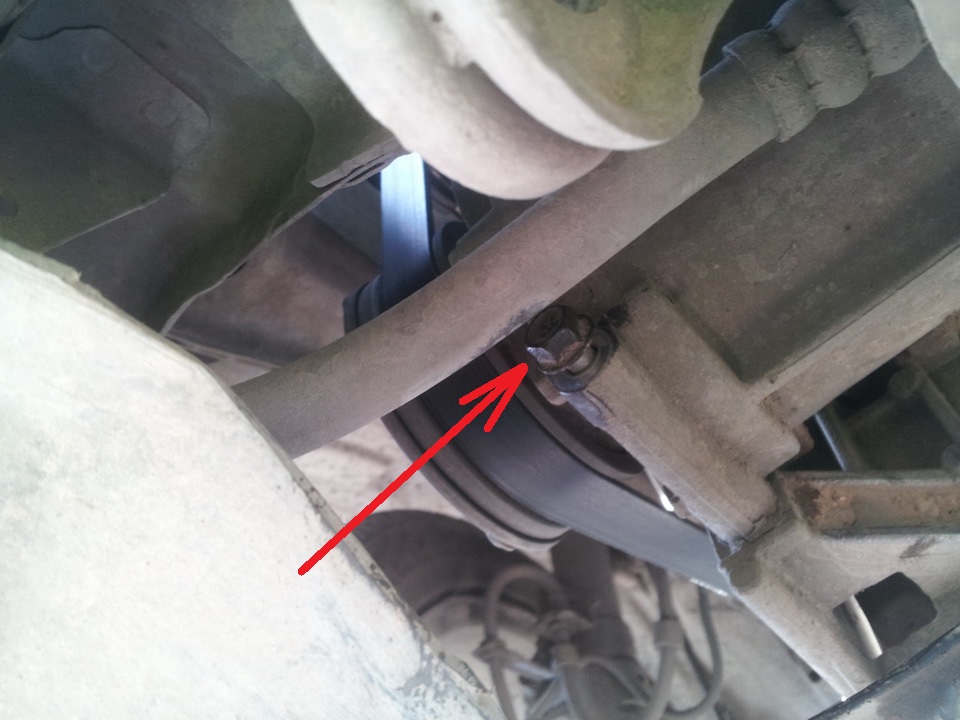

Размещение прорези между масляным поддоном и картером двигателя 4B12 Mitsubishi Outlander XL

(двигатель 6B31) Прорезь находится справа от шкива коленчатого вала.

Размещение прорези между масляным поддоном и картером двигателя 6B31 Mitsubishi Outlander XL

Использование отвертки или долота вместо специального съемника масляного поддона может привести к повреждению поверхности под прокладку (герметик) и вызвать утечку масла.

9. Двигайте специальный съемник вдоль края масляного поддона, ударяя по нему, чтобы отделить поддон от картера.

Отделение от картера поддона двигателя Mitsubishi Outlander XL

Примечание:

Не ударяйте с большой силой по специальному съемнику, это может привести к повреждению фланца масляного поддона.

10. Снимите масляный поддон Аутлендер ХЛ (первые два фото – двигатель 4B12/4B11, третье фото – двигатель 6B31).

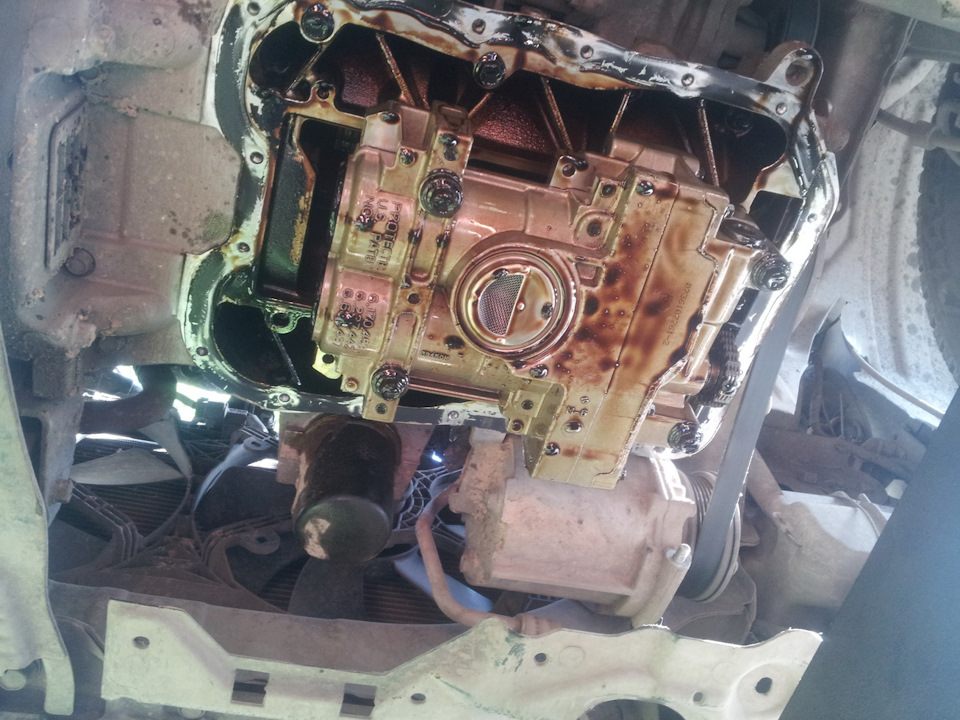

Картер двигателя 4B12 со снятым масляным поддоном Mitsubishi Outlander XL

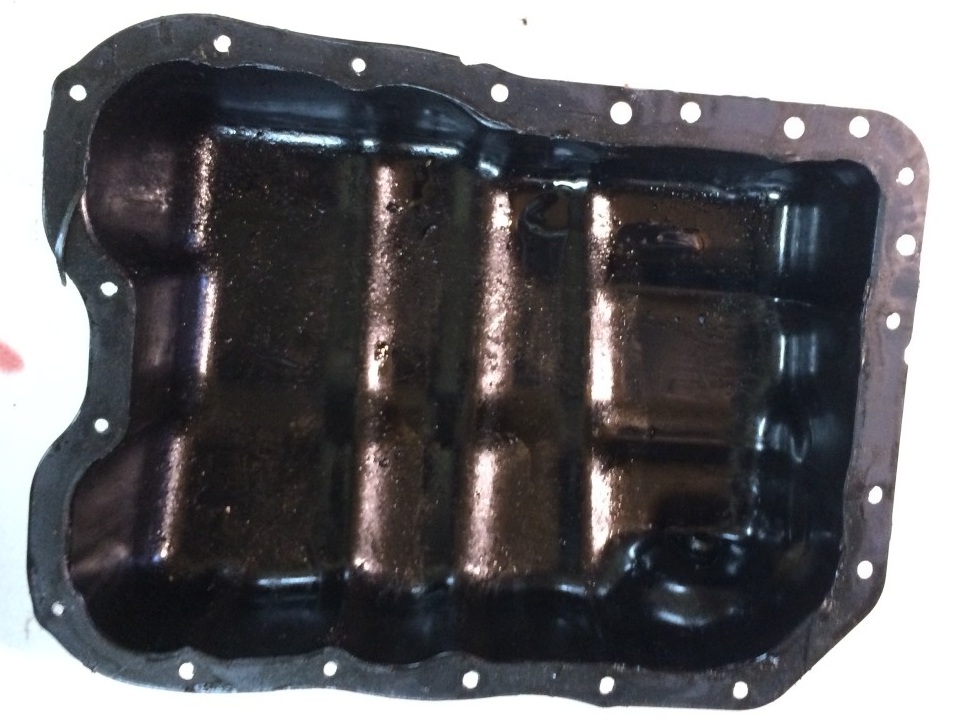

Снятый масляный поддон двигателя 4B12 Mitsubishi Outlander XL

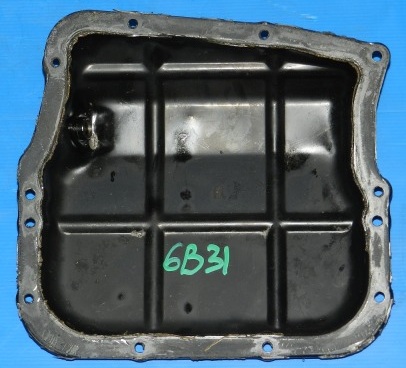

Снятый масляный поддон двигателя 6B31 Mitsubishi Outlander XL

11. Проверьте масляный поддон на отсутствие трещин.

12. Проверьте фланец масляного поддона (поверхность для нанесения герметика) на отсутствие повреждения и деформации. Исправьте по возможности или замените поддон.

13. Очистите привалочные поверхности картера и фланца масляного поддона от остатков старого герметика. После очистки обезжирьте поверхности для нанесения герметика. Также очистите поддон от масляных отложений.

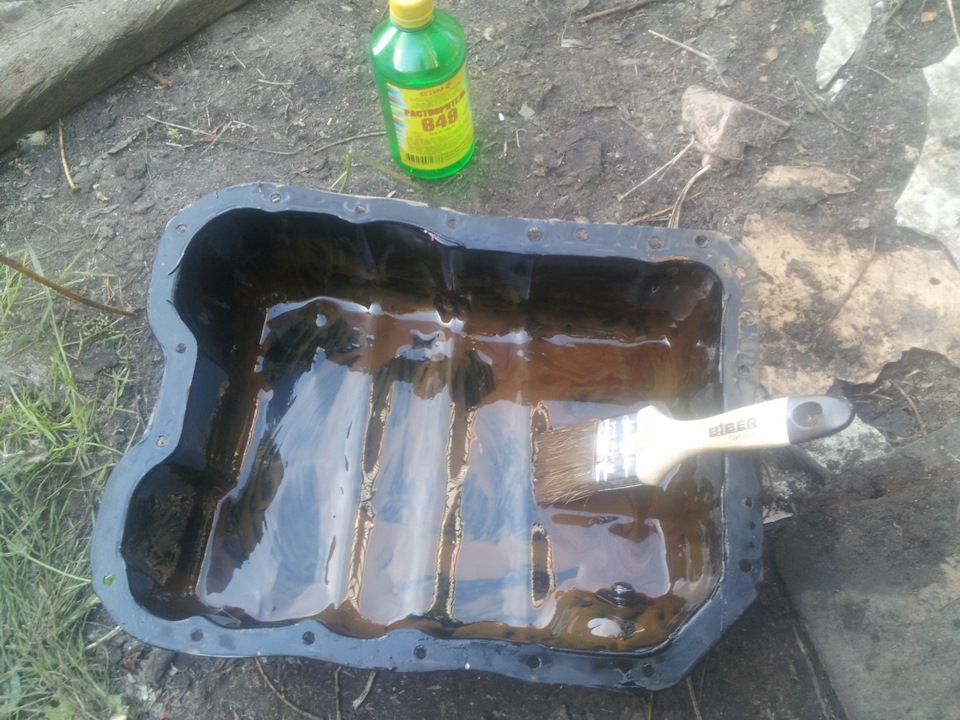

Очистка поддона картера двигателя 4B12 Mitsubishi Outlander XL

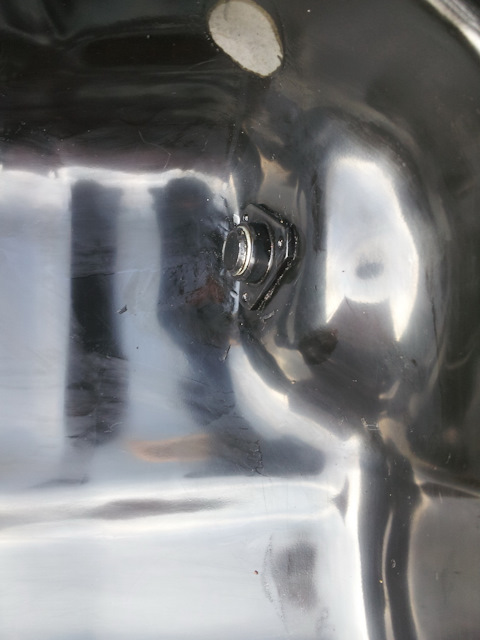

Очищенная внутренняя поверхность масляного поддона вокруг сливной пробки Mitsubishi Outlander XL

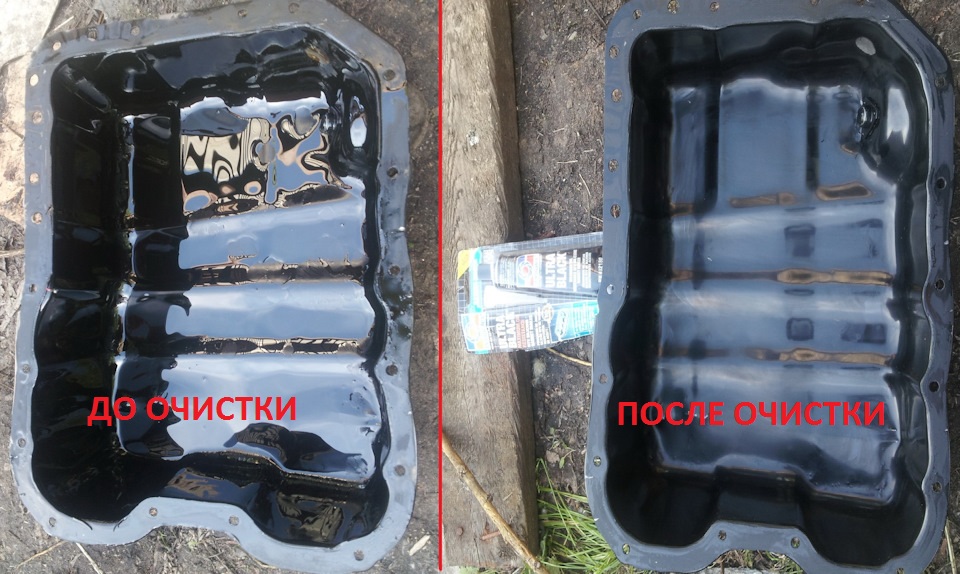

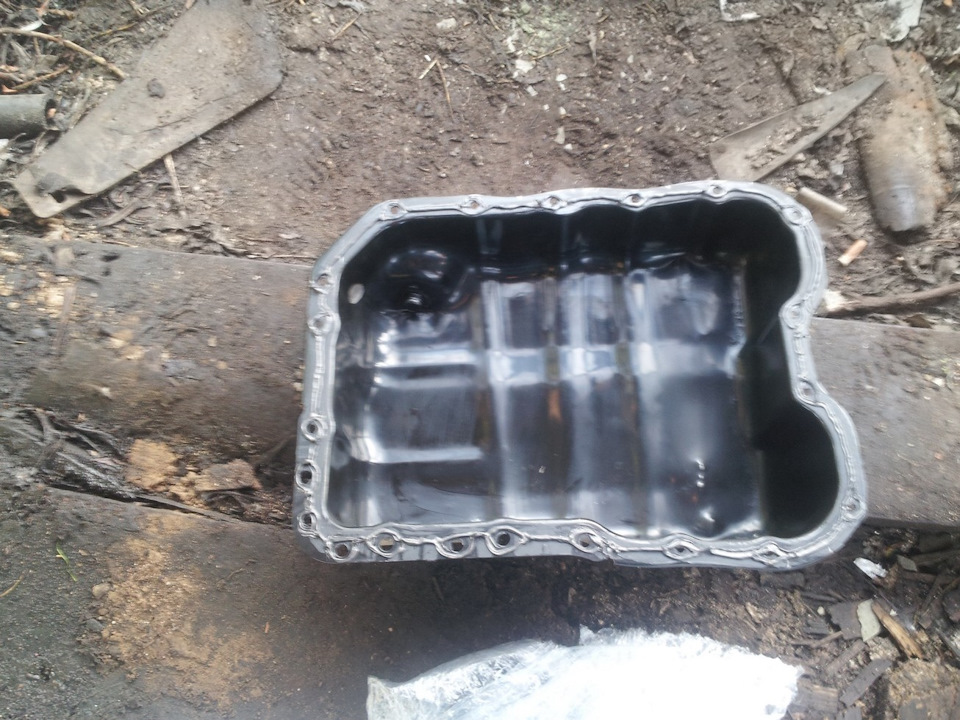

Результат очистки масляного поддона двигателя 4B12 Mitsubishi Outlander XL

Примечание:

Обезжиривание необходимо для лучшей адгезии герметика к указанным деталям.

14. Нанесите герметик непрерывной полоской диаметром 2-3 мм по всему фланцу масляного поддона (первые два фото – двигатель 4B12/4B11, третье фото – двигатель 6B31).

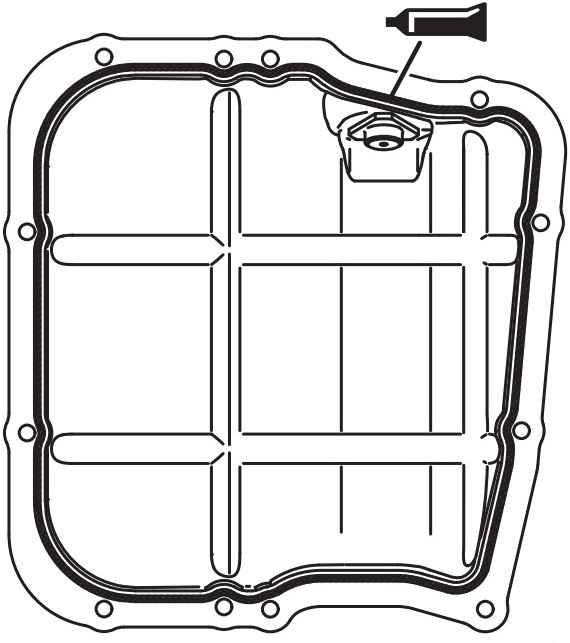

Схема нанесения герметика на фланец масляного поддона двигателя 4B12 Mitsubishi Outlander XL

Нанесенный герметик на фланец масляного поддона двигателя 4B12 Mitsubishi Outlander XL

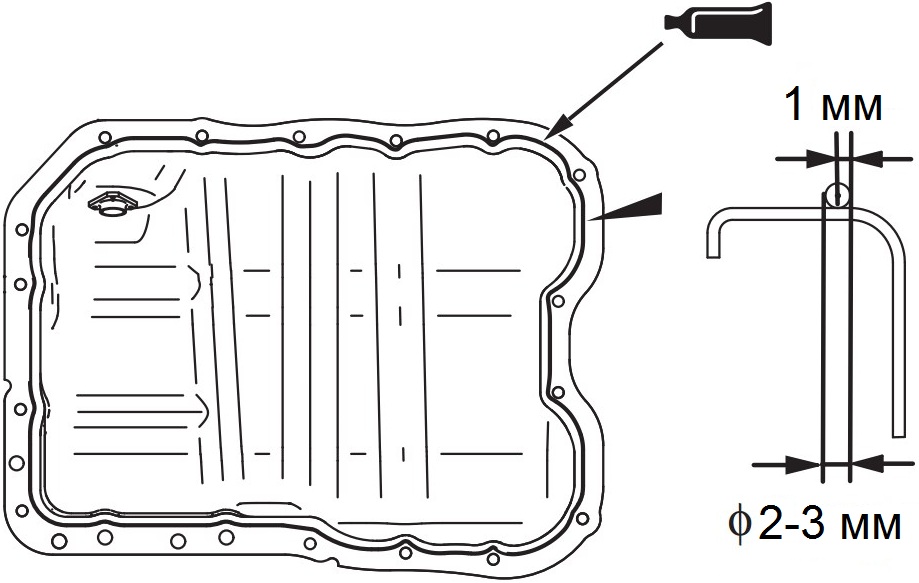

Схема нанесения герметика на фланец масляного поддона двигателя 6B31 Mitsubishi Outlander XL

Примечание:

Не наносите избыточное количество герметика, поскольку при затягивании болтов герметик может попасть во внутрь поддона.

15. Установите и закрепите масляный поддон в течение 3-5 минут после нанесения герметика. Затягивайте болты крепления масляного поддона постепенно (в несколько приемов) и в диагональной последовательности (для двигателей 4B12/4B11). Для двигателя 6B31 схема затяжки болтов приведена на втором фото ниже.

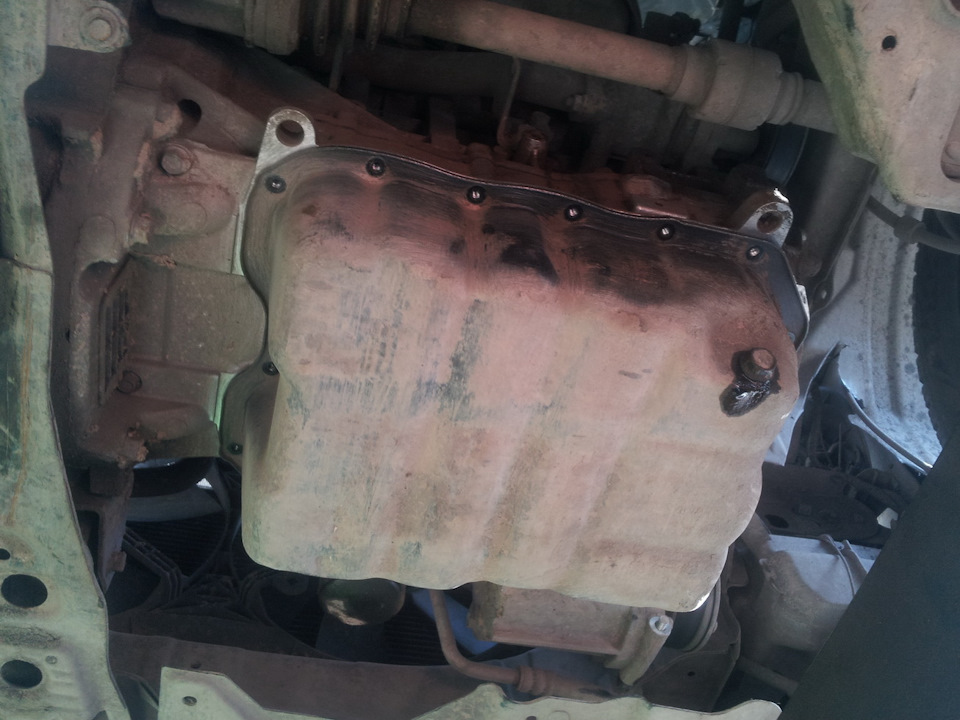

Установленный масляный поддон двигателя 4B12 Mitsubishi Outlander XL

Последовательность затяжки болтов крепления поддона к картеру двигателя 6B31 Mitsubishi Outlander XL

Примечание:

Моменты затяжки болтов двигателя 4B12: М6 – 10 ± 2 Н·м; М8 – 29 ± 2 Н·м.
Моменты затяжки болтов двигателя 6B31: 10 ± 2 Н·м.
После установки масляного поддона подождите не менее часа перед заливкой моторного масла в двигатель.

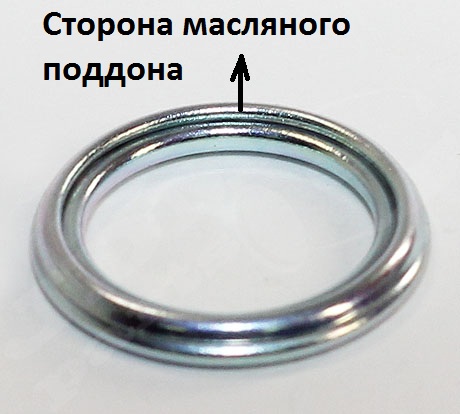

16. Установите новое уплотнительное кольцо сливной пробки поддона двигателя в направлении, указанном на рисунке ниже, и затяните сливную пробку моментом 39 ± 5 Н·м.

Правильность установки уплотнительного кольца сливной пробки масляного поддона двигателя Mitsubishi Outlander XL

17. (двигатели 4B12/4B11) Установите компрессор кондиционера и электромагнитную муфту в сборе на двигатель, затяните болты крепления номинальным моментом 23 ± 6 Н·м в последовательности, указанной на рисунке ниже (для наглядности показано на снятом двигателе).

Последовательность затяжки компрессора кондиционера двигателя 4B12 Mitsubishi Outlander XL

18. (двигатели 4B12/4B11) Установите ремень привода вспомогательных агрегатов.

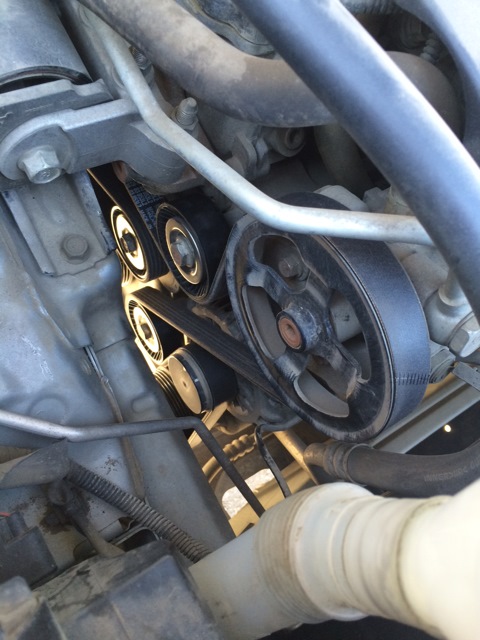

Установленный ремень привода вспомогательных агрегатов двигателя 4B12 Mitsubishi Outlander XL

19. Залейте масло в двигатель Аутлендер ХЛ, отвернув пробку в крышке головки блока цилиндров.

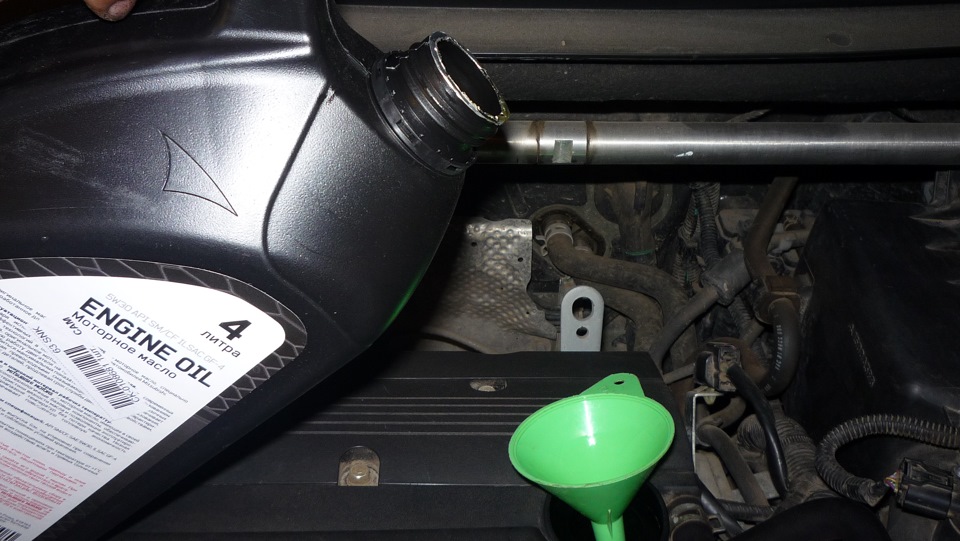

Заливание моторного масла в двигатель Mitsubishi Outlander XL

20. Установите на место снятые брызговики моторного отсека.

21. Проверьте отсутствие утечек.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
