Замена вакуумного усилителя тормозов Nissan Qashqai 2007 - 2013

Инструменты:

• Специальный ключ для тормозных трубопроводов 11 мм
• Вороток под торцевую насадку
• Насадка на вороток 12 мм
• Насадка на вороток 13 мм
• Отвертка плоская средняя
• Пассатижи

Детали и расходники:

• Вакуумный усилитель тормозов
• Уплотнительная прокладка вакуумного усилителя
• Уплотнительное резиновое кольцо фланца главного тормозного цилиндра
• Тормозная жидкость

Предупреждение:

Вакуумный усилитель тормозов представляет собой сложную трудноразбираемую конструкцию. Для его регулировки и ремонта требуются квалифицированный персонал и специальное оборудование. Кроме того, усилитель представляет собой устройство, непосредственно влияющее на безопасность движения. Низкокачественный его ремонт может привести к тяжелым последствиям, поэтому при неисправности заменяйте усилитель в сборе.

Примечание:

Гайки крепления тормозных трубопроводов обычно очень сильно затянуты. При попытке отвернуть их обычным ключом, грани гаек сминаются. Поэтому рекомендуем пользоваться специальными ключами для тормозных трубопроводов.

Специальные ключи для трубопроводов тормозной системы

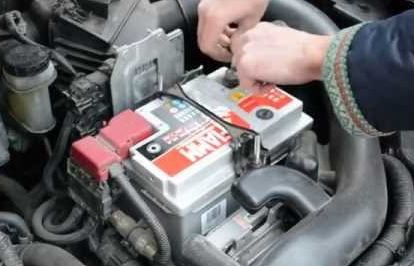

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Для удобства выполнения работ снимите воздухоподводящий рукав.

3. Снимите корпус воздушного фильтра, как описано здесь.

4. Снимите главный тормозной цилиндр.

5. Сожмите отогнутые ушки хомута крепления шланга к патрубку обратного клапана вакуумного усилителя тормозов. Сдвиньте хомут по шлангу.

6. Отсоедините шланг от патрубка вакуумного усилителя тормозов.

7. Снимите педальный узел, как описано здесь.

8. Отсоедините вакуумный усилитель тормозов из моторного отсека, извлекая его шток и шпильки крепления опорной площадки из отверстий в щите передка.

9. Отверните четыре гайки крепления опорной площадки к вакуумному усилителю тормозов.

Примечание:

Расположение гаек крепления опорной площадки к вакуумному усилителю тормозов.

10. Снимите площадку с усилителя.

11. В случае замены вакуумного усилителя, снимите со шпилек его крепления уплотнительную прокладку и установите на новый усилитель.

Примечания:

Сильно обжатую или надорванную прокладку замените новой.

Уплотнительное резиновое кольцо фланца главного тормозного цилиндра обязательно замените новым.

12. Установите усилитель тормозов и все снятые детали в порядке, обратном снятию. Залейте тормозную жидкость и удалите воздух из системы, как описано здесь.

13. При необходимости отрегулируйте положение педали тормоза, как описано здесь.

В статье не хватает:

• Качественных фото ремонта
• Фото инструмента
• Фото деталей и расходников
