Процедура регулировки направленности света ксеноновых фар Nissan Qashqai

1. Установите экран.

Примечание:

• Остановите автомобиль перпендикулярно стене.

• Установите экран перпендикулярно дороге.

2. Остановите автомобиль перпендикулярно экрану так, чтобы расстояние между центрами фар и экраном составляло 10 м.

3. Запустите двигатель и включите ближний свет фар.

Примечание: Заслоните свет от фары, регулировка которой не производится, при помощи толстой ткани или другого предмета так, чтобы свет от нее не падал на экран.

Внимание: Не закрывайте поверхность рассе-ивателя пленкой, т.к. он изготовлен из пластмассы.

4. Выполните регулировку направленности света фар при помощи регулировочных винтов так, чтобы точка изгиба, отбрасываемая ближним светом фар на экран, находилась в пределах участка освещения.

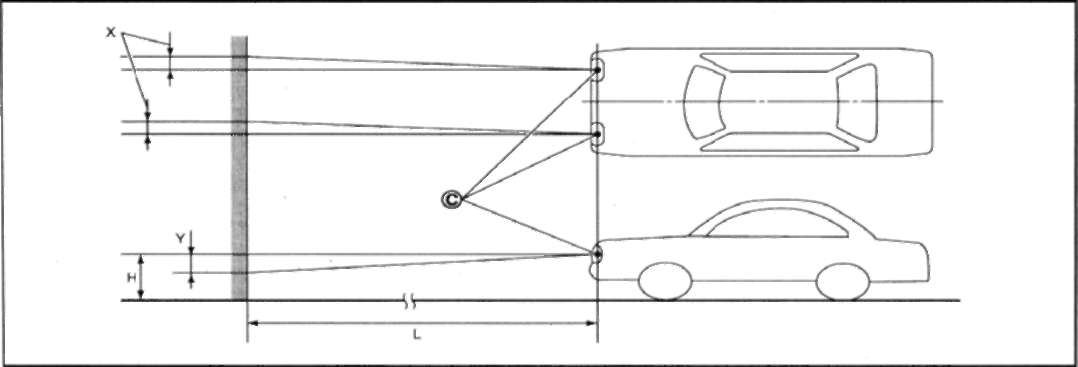

РАСПРЕДЕЛЕНИЕ БЛИЖНЕГО СВЕТА ФАР ПО ЭКРАНУ

A. Участок освещения

B. Точка изгиба

C. Центр фары

Н. Горизонтальная центральная линия фары

V. Вертикальная центральная линия впереди фар

С. Вертикальная центральная линия впереди фар

Н. Горизонтальная центральная линия фар

L. Расстояние от центров фар до экрана

X. Участок освещения (по горизонтали)

Y Участок освещения (по вертикали)

Расстояние от центров фар до экрана (L): 10м
