Замена ведомого и ведущего дисков сцепления Hyundai Matrix

Рис. 3.18. Кожух и ведомый диск сцепления

Снятие

Слейте жидкость из гидропривода сцепления и масло из картера коробки передач.

Снимите коробку передач.

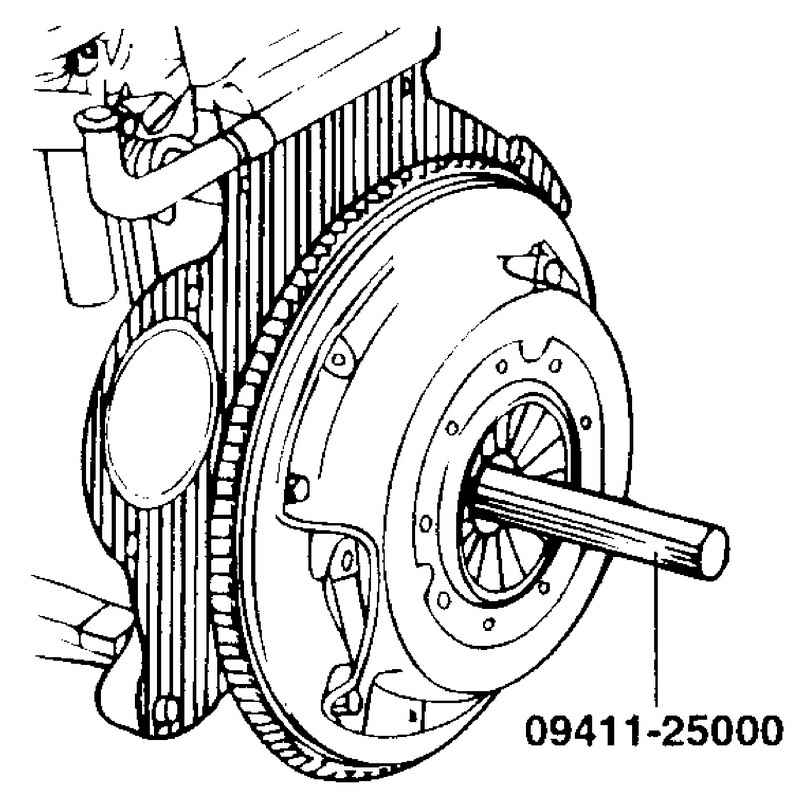

Рис. 3.19. Установка оправки в отверстие ступицы ведомого диска

Вставьте оправку 09411-25000 в отверстие ступицы ведомого диска, чтобы не допустить его падения (рис. 3.19).

Ослабьте крест-накрест затяжку болтов крепления кожуха сцепления к маховику.

Рис. 3.20. Отворачивание болтов крепления кожуха сцепления к маховику

Болты отворачивайте поочередно каждый раз на один-два оборота, чтобы предотвратить коробление фланца кожуха (рис. 3.20).

Проверка кожуха сцепления

Проверьте концы лепестков диафрагменной пружины на наличие износа и разности высот.

Проверьте поверхность нажимного диска на наличие износа, трещин и изменение цвета.

Проверьте наличие ослабленных заклепок и при необходимости замените кожух сцепления.

Проверка ведомого диска

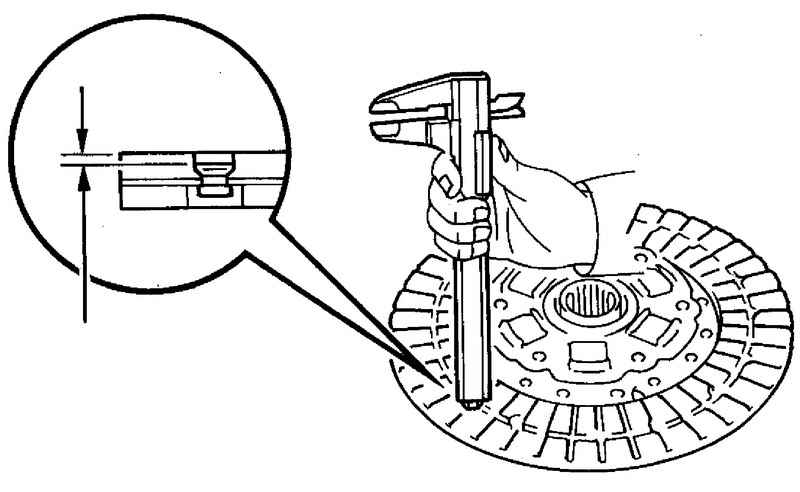

Рис. 3.21. Проверка величины выступания фрикционных накладок

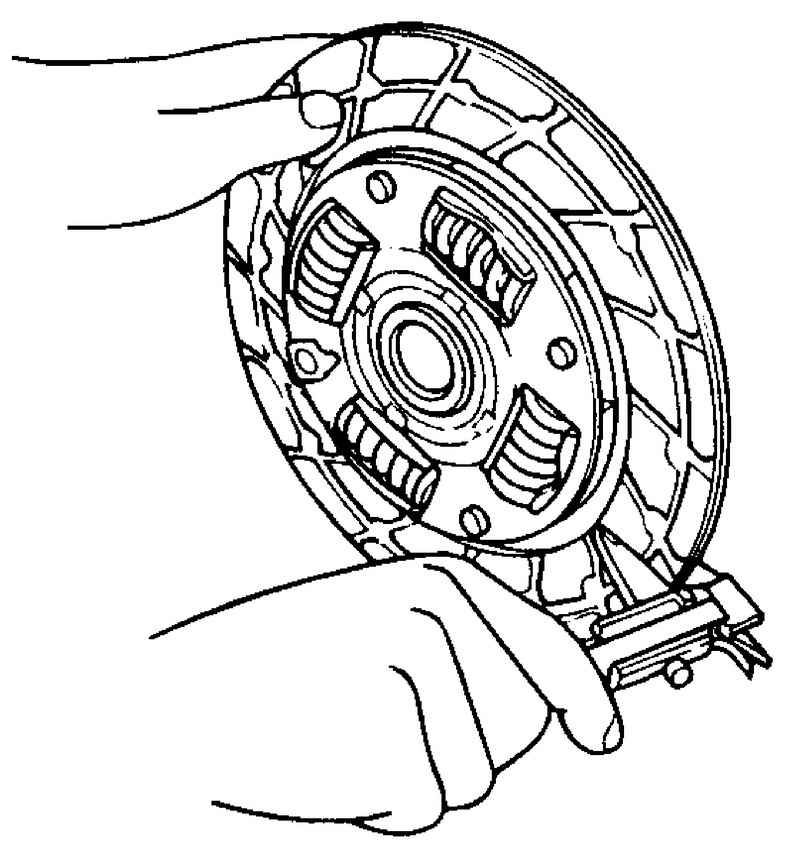

Проверьте фрикционные накладки на наличие ослабленных заклепок, следов неравномерного прилегания, повреждений от прихвата, налипание масла или смазки. При необходимости замените поврежденный ведомый диск (рис. 3.21).

Рис. 3.22. Проверка толщины ведомого диска в свободном состоянии

Проверьте толщину ведомого диска в свободном состоянии (рис. 3.22).

Проверьте пружины диска на наличие люфта и повреждений и при необходимости замените неисправный диск.

Очистите шлицы первичного вала коробки передач и установите ведомый диск.

При затрудненном перемещении диска по шлицам вала или наличии чрезмерного зазора замените ведомый диск и/или первичный вал коробки передач.
