Замена воздушного фильтра Fiat Doblo

Инструменты:

• Ключ трещетка для торцевых головок
• Головка на 7
• Головка на 10
• Система ТОРКС

Расходный материал:

• Ветошь
• Жидкость для промывки или дистиллированная вода
• Воздушный фильтр 7 176 5455

Примечание: не стоит пытаться произвести очистку старого воздушного фильтра, так как это может изменить его внутреннюю структуру и свойства, что повлечет за собой возможный разрыв воздухонасосного элемента.

Описание:

1. Открываем капот и находим воздушный фильтр.

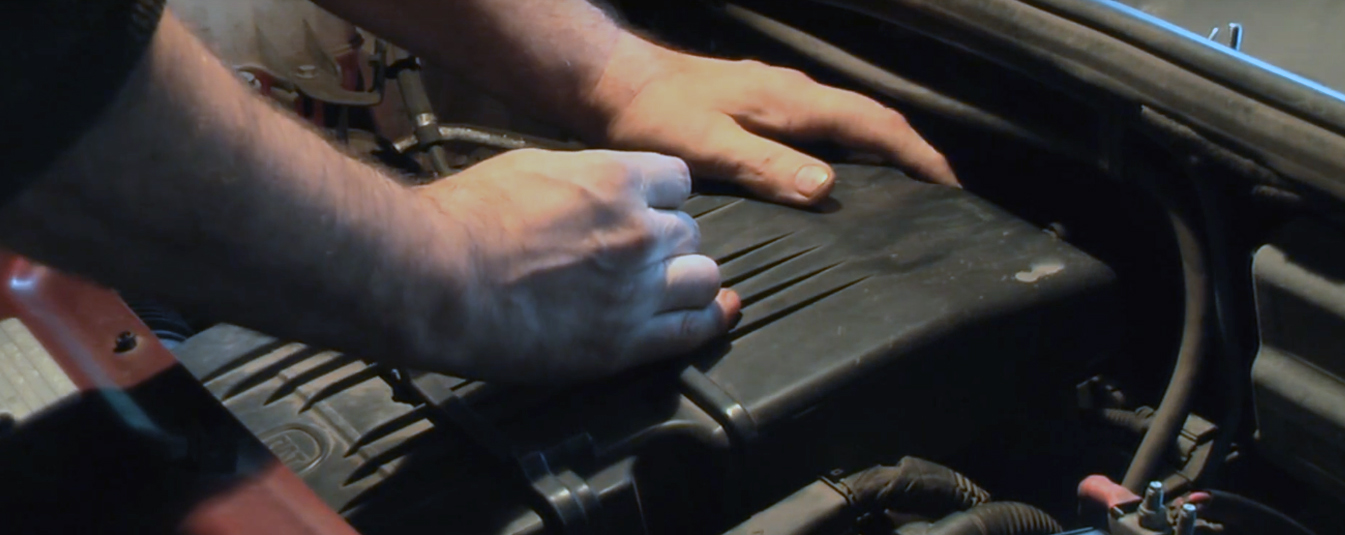

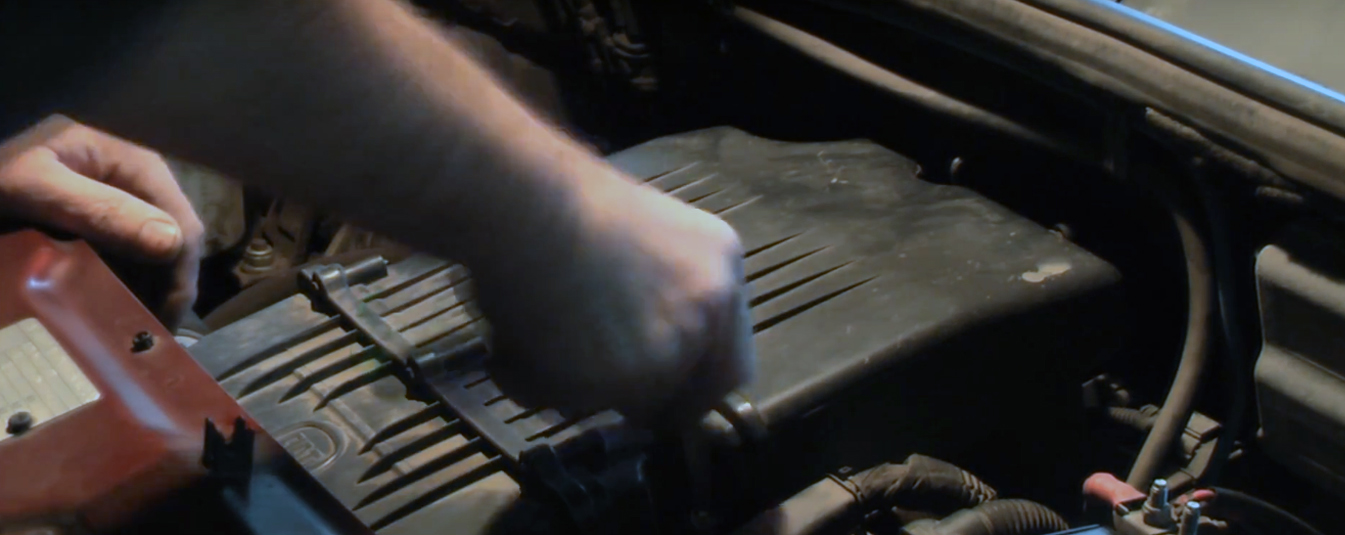

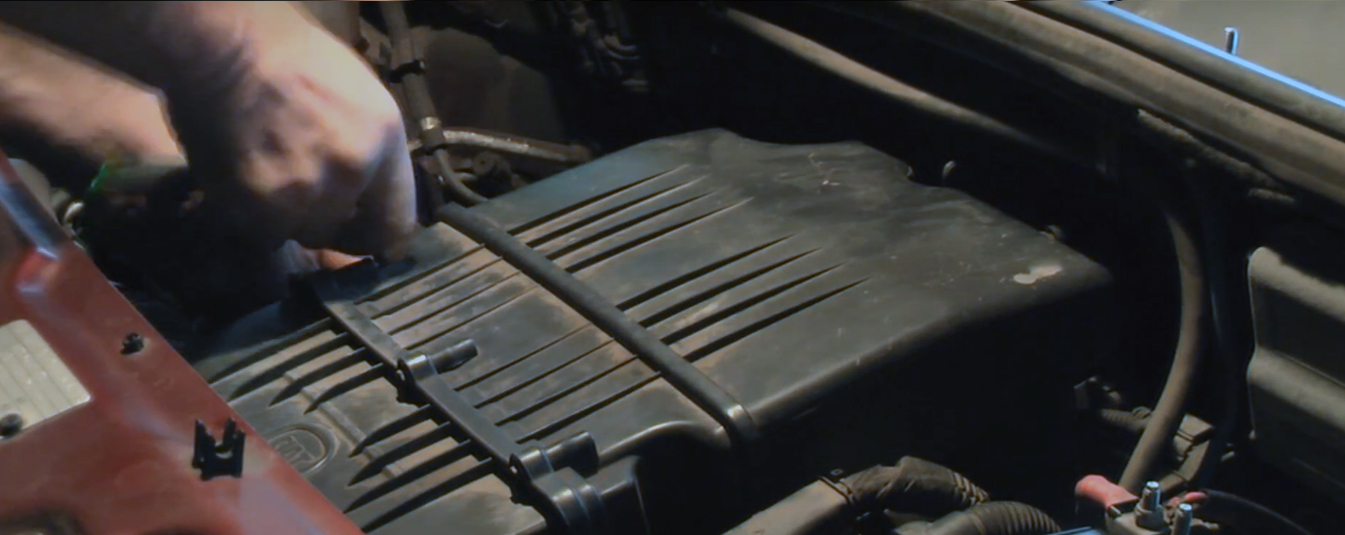

2. Откручиваем болты на баке пластикового корпуса.

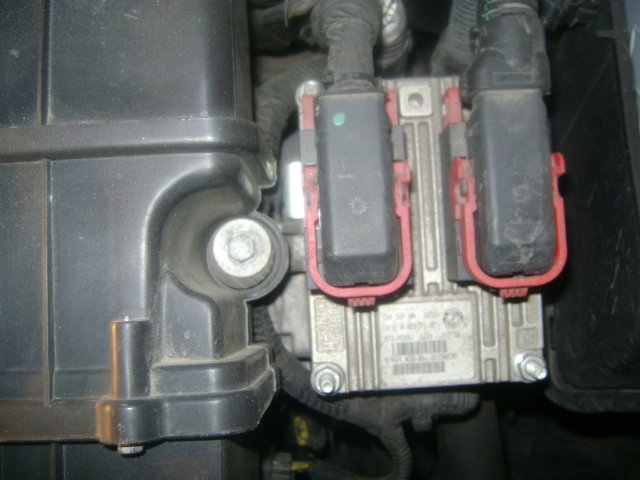

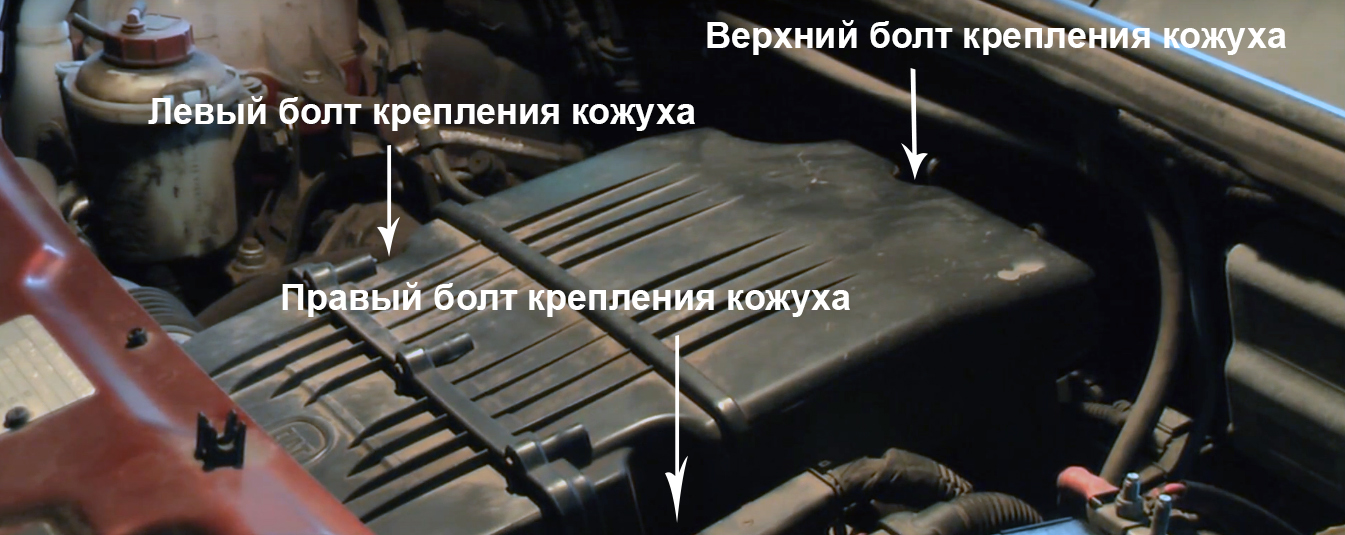

Правый болт крепления кожуха воздушного фильтра на 10 мм

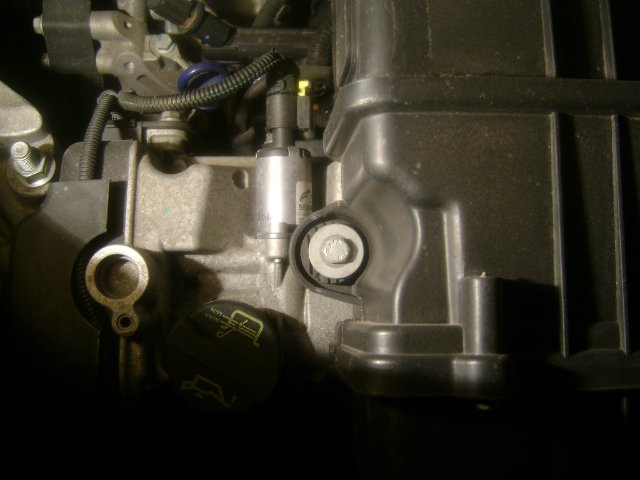

Левый болт крепления кожуха воздушного фильтра на 10 мм

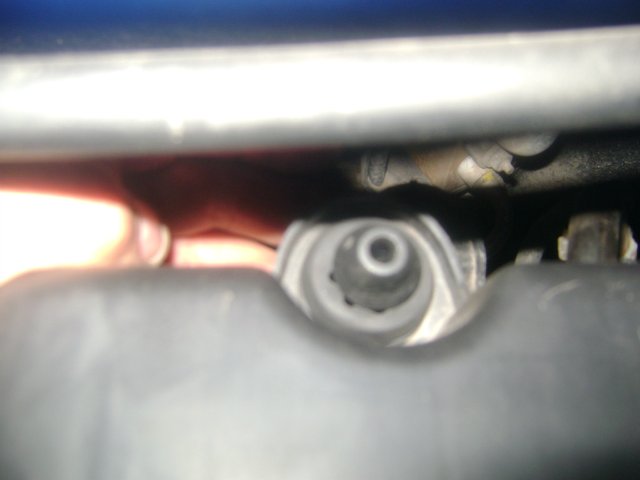

Верхний болт крепления сделан под шестигранник

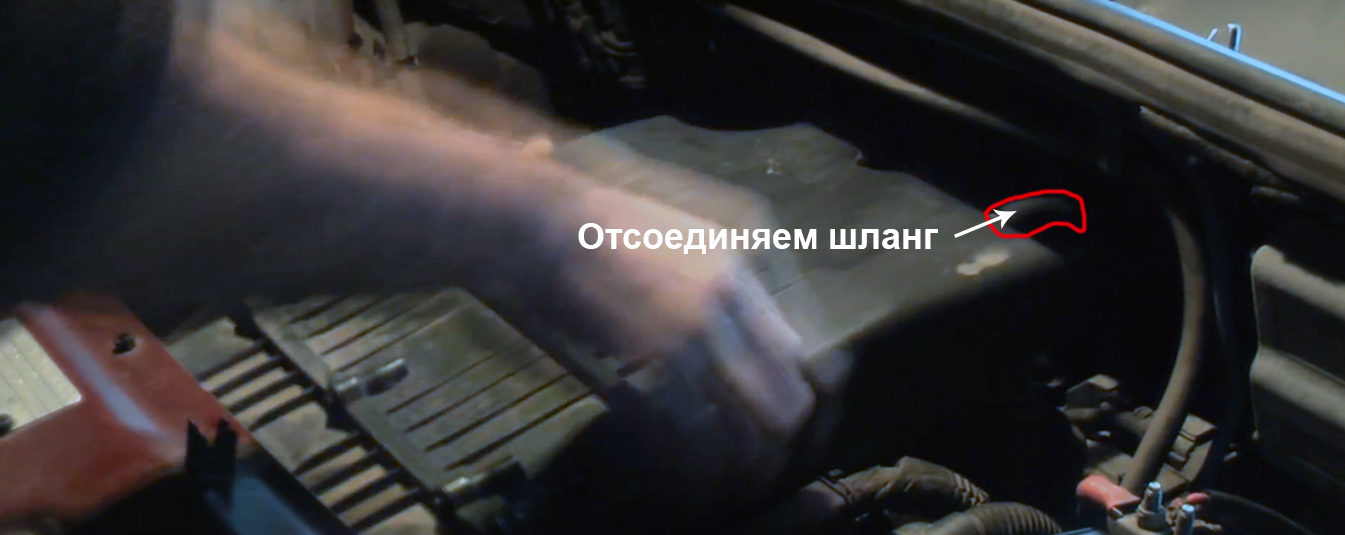

3. Отсоединяем шланги.

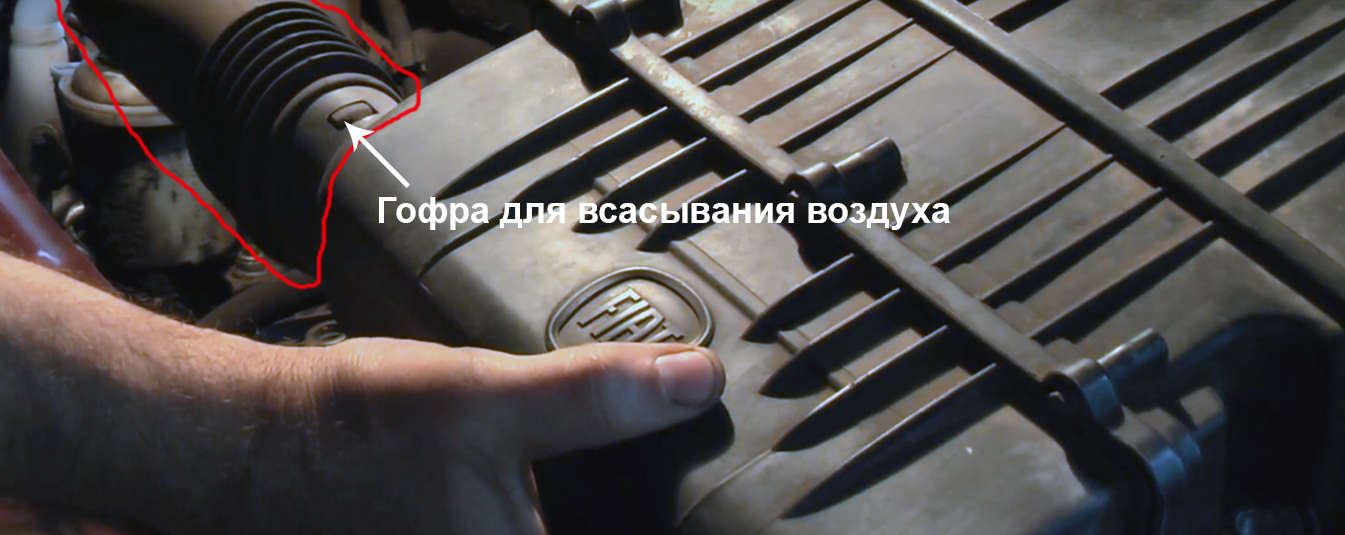

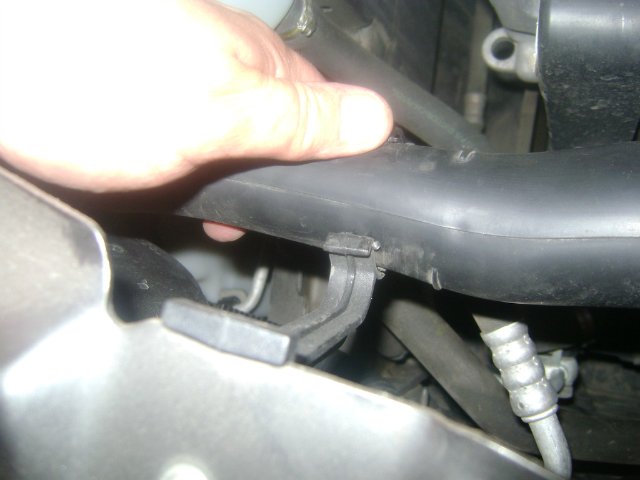

Снимаем с крепления гофру воздухазабора

4.  Приподнимаем корпус воздушного фильтра и отсоединяем нижние патрубки.

Отсоединяем два патрубка вентиляции

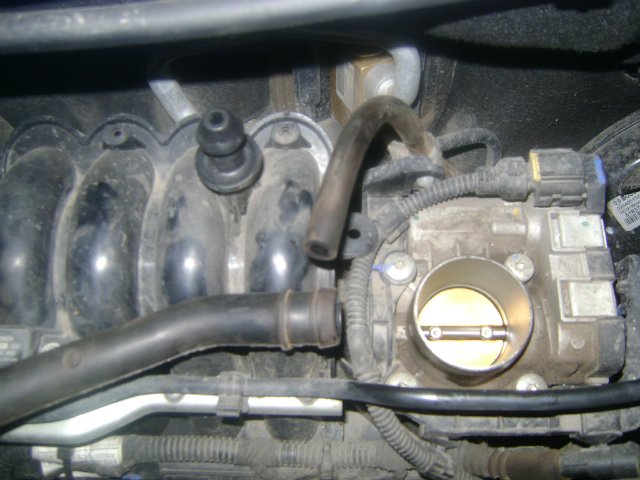

Два патрубка, которые необходимо отсоединить под корпусом воздушного фильтра

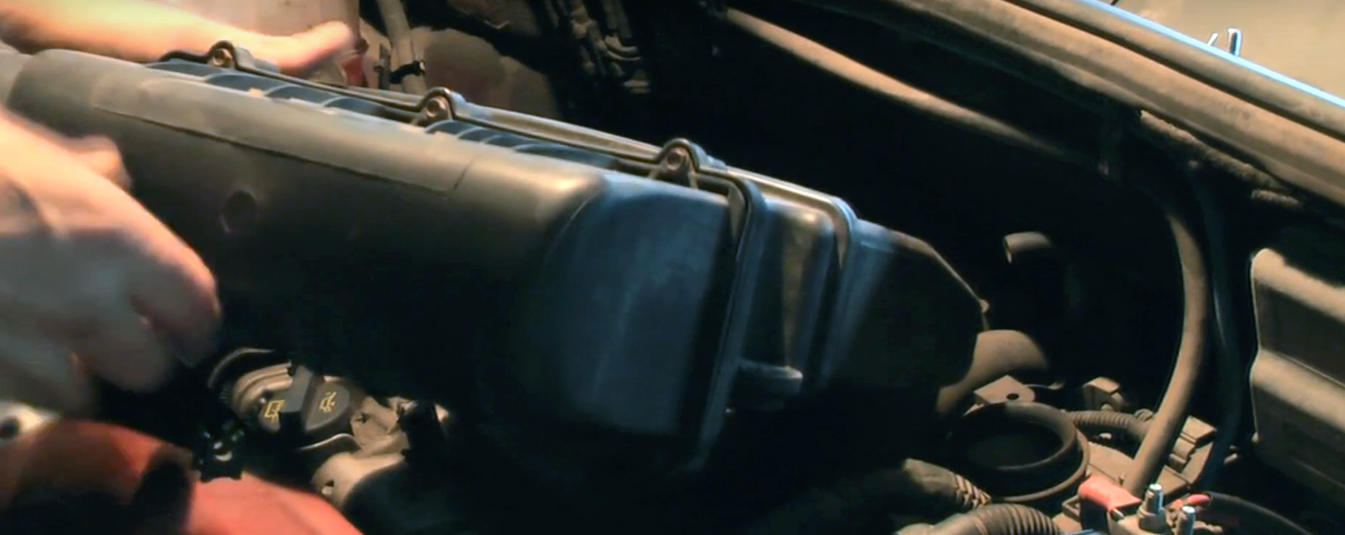

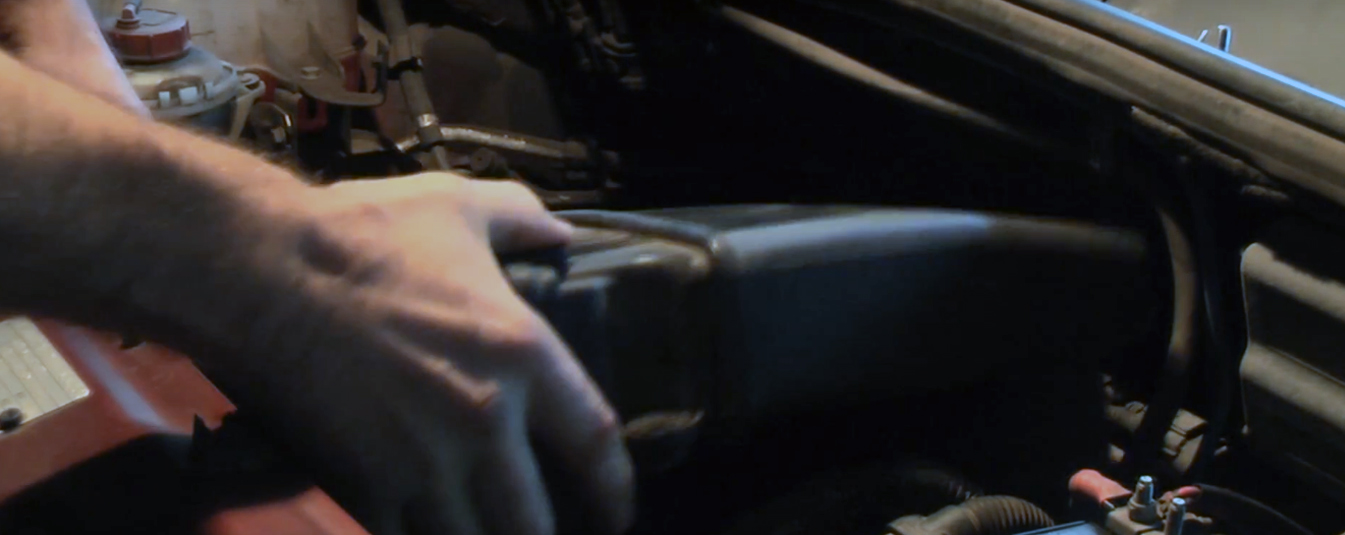

5. Извлекаем корпус фильтра.

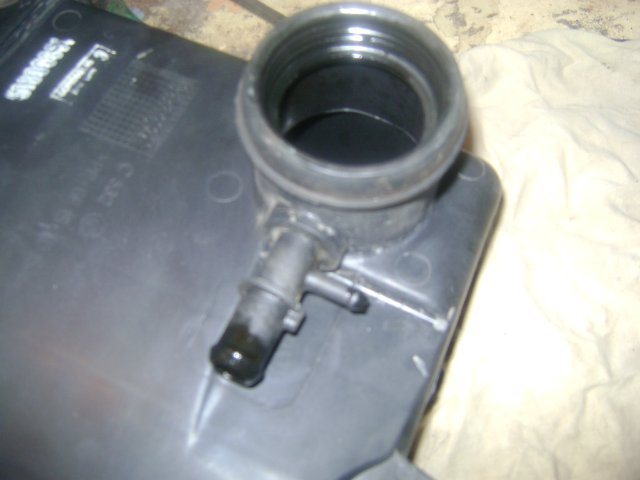

6. Переворачиваем корпус воздушного фильтра и чистим вентиляцию картерных газов.

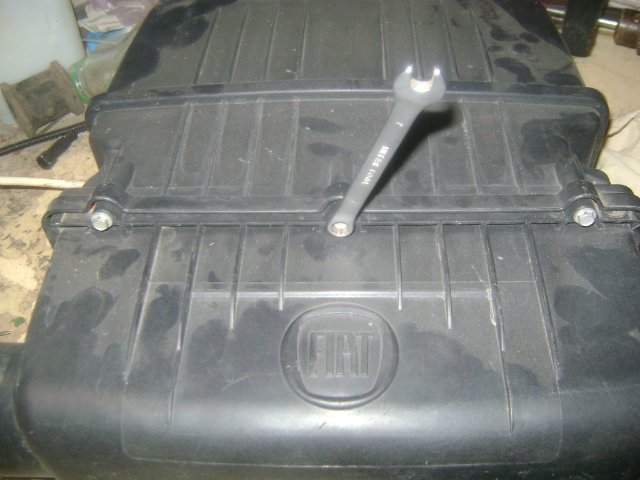

7. Раскручиваем сам кожух для извлечения фильтра.

Используется накидной ключ на 7

Примечание: всего должно быть 6 болтов по контуру корпуса.

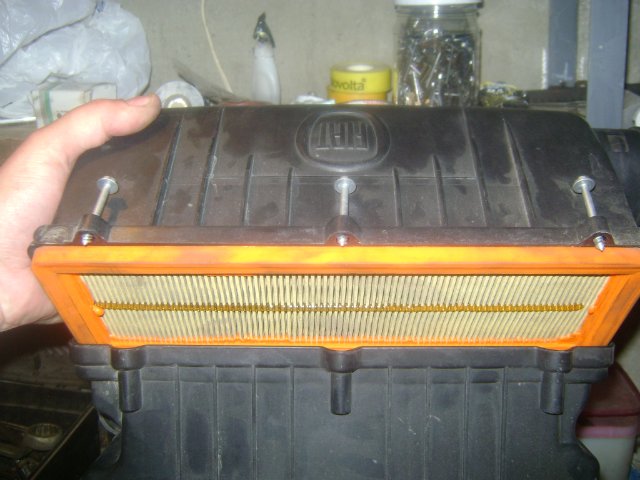

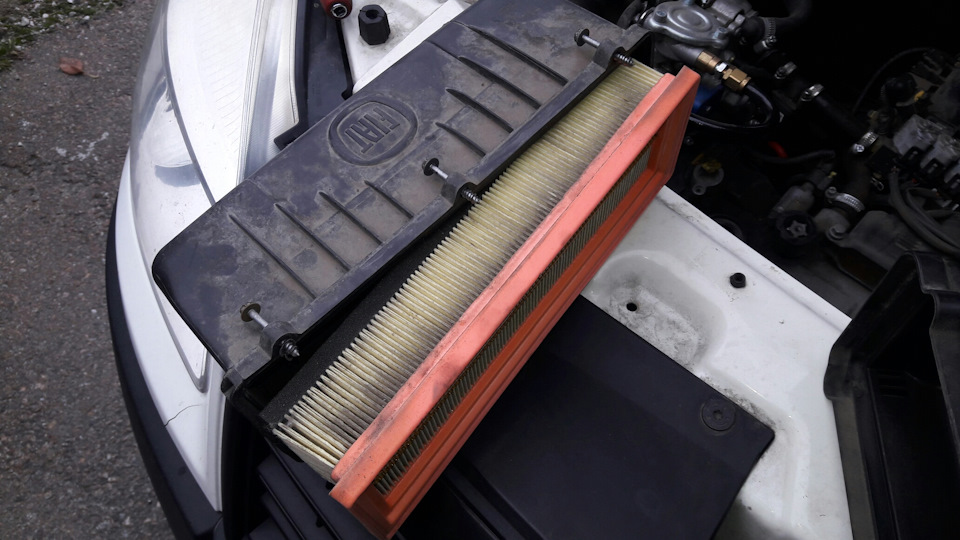

8. Разделяем корпус на две части и вынимаем старый фильтр.

9. Очищаем корпус как внутри, так и снаружи влажной ветошью.

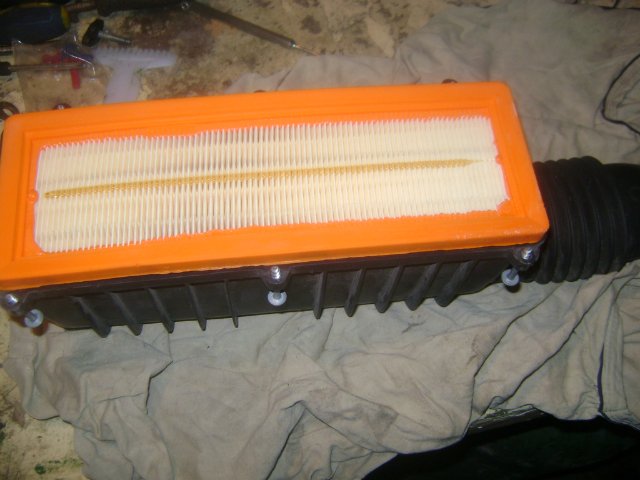

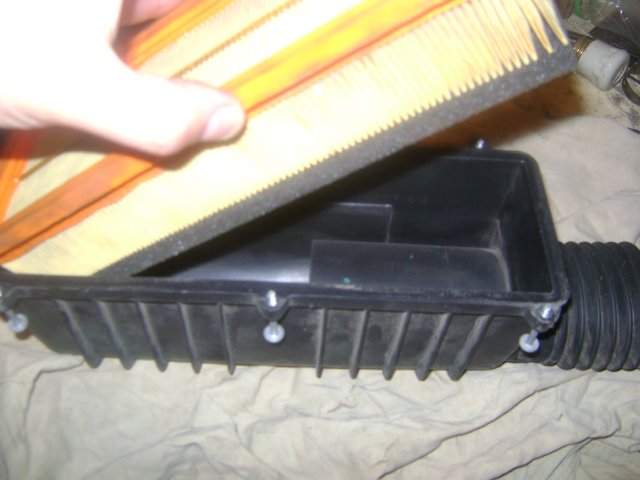

10. Вставляем новый воздушный фильтр.

11. Собираем корпус.

12. Устанавливаем корпус на прежнее место.

13. Фиксируем корпус болтами крепления.
