Снятие и установка полки крепления аккумуляторной батареи Fiat Doblo

Инструменты:

  • Набор гаечных ключей рожковых
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Набор шестигранных ключей

Примечание: не наклоняйте аккумулятор в любую сторону более чем на 30 градусов.

Описание:

1. Используя ключ на 10 ослабьте крепление клеммы, ведущие к аккумулятору автомобиля. Первым делом начните с клеммы минуса, а потом приступайте к клемме плюсу. В той же последовательности их необходимо снять, сначала клемму минуса, затем плюса.

2. После, этим же ключем, ослабьте гайки прижимной пластины, или же снимите ленту крепления аккумуляторной батареи.

Примечание: типы крепления могут отличаться, в зависимости от комплектации и года выпуска автомобиля.

3. Далее необходимо извлечь аккумулятор из автомобиля.

Извлекаем аккумуляторную батарею из автомобиля Fiat Doblo

Примечание: если вы собираетесь произвести замену АКБ, то необходимо поставить новый аккумулятор и вернуть все клеммы на место, но уже в другом порядке, сначала клемму плюса, затем минуса.

4. После необходимо снять электронный блок управления двигателя. Для этого необходимо отсоединить от него фиксаторы и колодки жгута от блока управления.

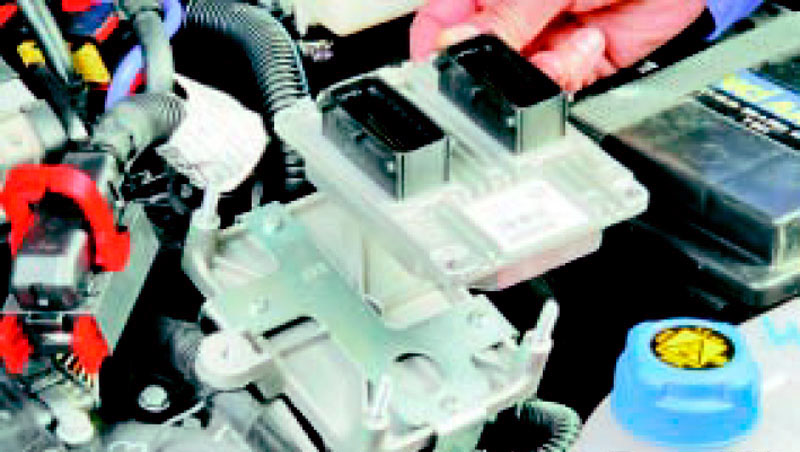

Снимаем электронный блок управления двигателя, отсоединяя от него фиксаторы и колодки жгута от блока управления Fiat Doblo

5. Затем открутите гайки крепления блока управления и снимите его.

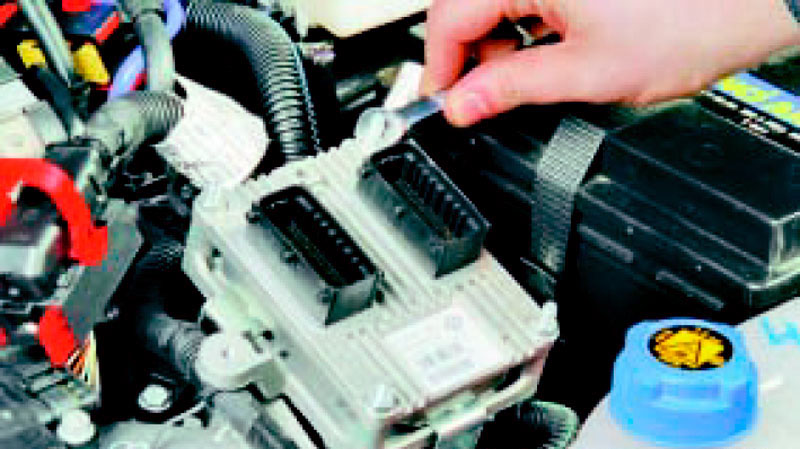

Откручиваем гайки крепления блока управления двигателем Fiat Doblo

Откручиваем гайки крепления блока управления двигателем Fiat Doblo

6. При помощи гаечного ключа, открутите четыре болта, что удерживают кронштейн крепления блока управления двигателем.

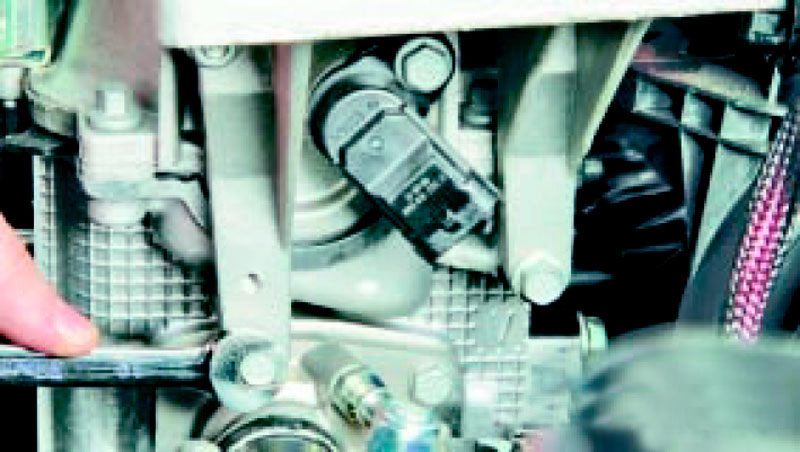

Откручиваем болты, что удерживают кронштейн крепления блока управления двигателем Fiat Doblo

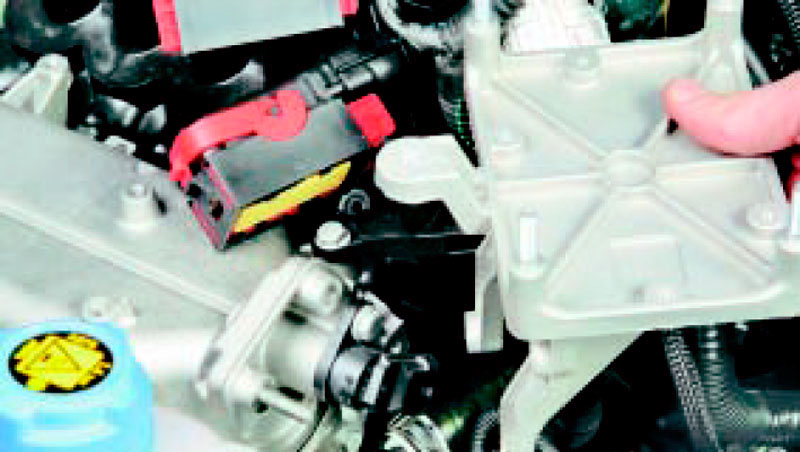

Снимаем блок управления двигателем Fiat Doblo

7. После снятия блока управления, необходимо снять со шпильки кронштейн прижимной пластины.

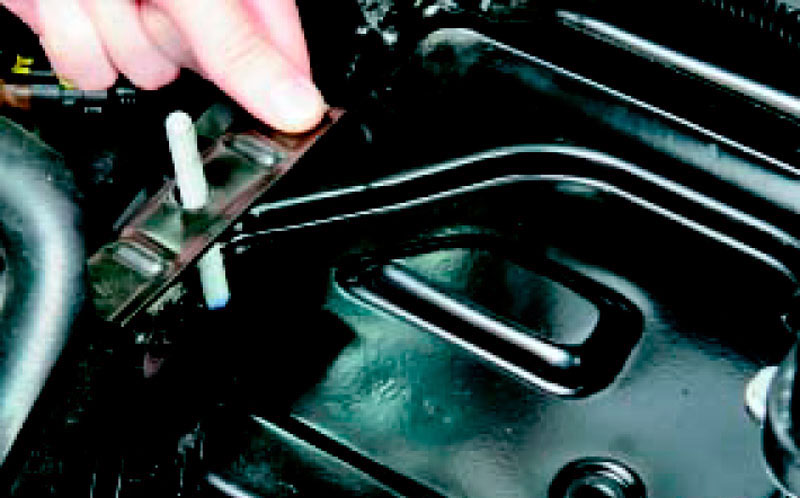

Снимаем со шпильки кронштейн прижимной пластины аккумуляторной батареи Fiat Doblo

8. Откручиваем болт крепления к полке стойки фиксатора аккумуляторной батареи. После необходимо открутить два соседних болта.

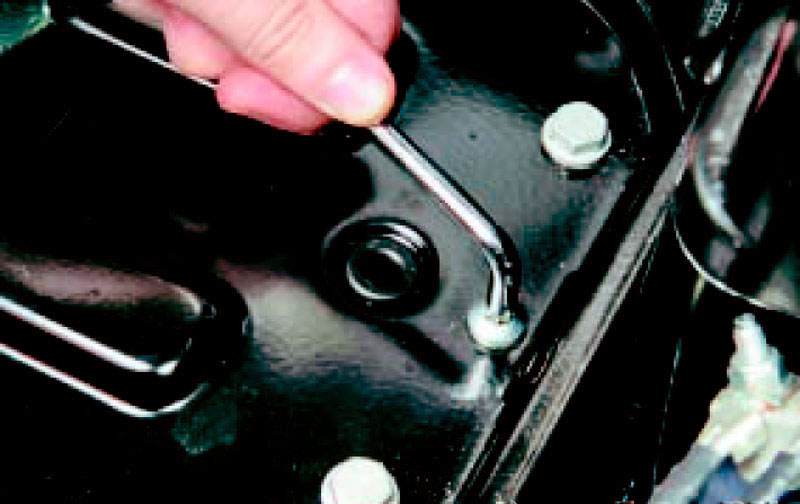

Откручиваем болт крепления к полке стойки фиксатора аккумуляторной батареи Fiat Doblo

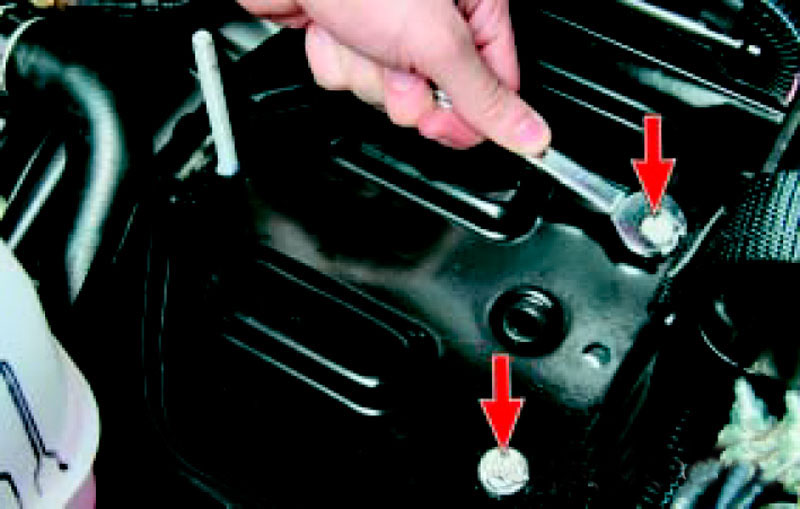

Откручиваем болты крепления к полке стойки фиксатора аккумуляторной батареи Fiat Doblo

9. Снимаем стойку ремня фиксатора с полки аккумулятора.

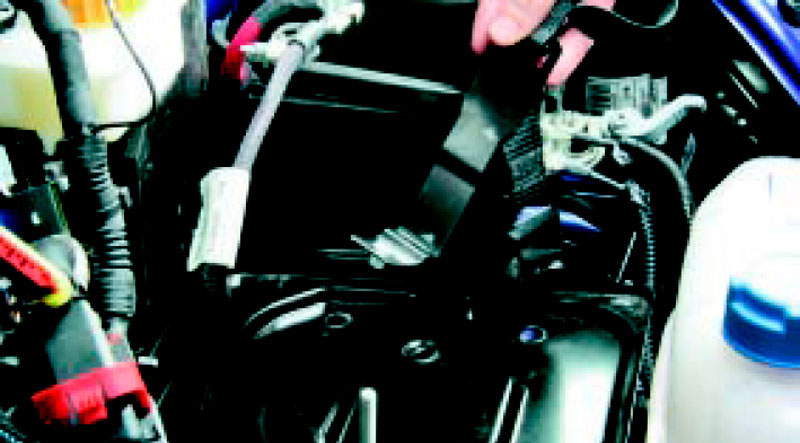

Снимаем стойку ремня фиксатора с полки аккумулятора Fiat Doblo

10. После этого необходимо заняться хомутом. Первым делом поддеваем замок при помощи отвертки и немного разжимаем его. После этого достаем из него провод.

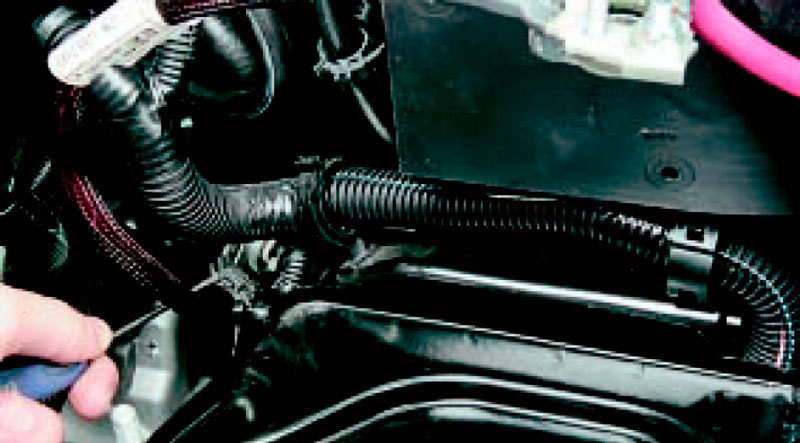

Поддеваем замок при помощи отвертки и немного разжимаем его Fiat Doblo

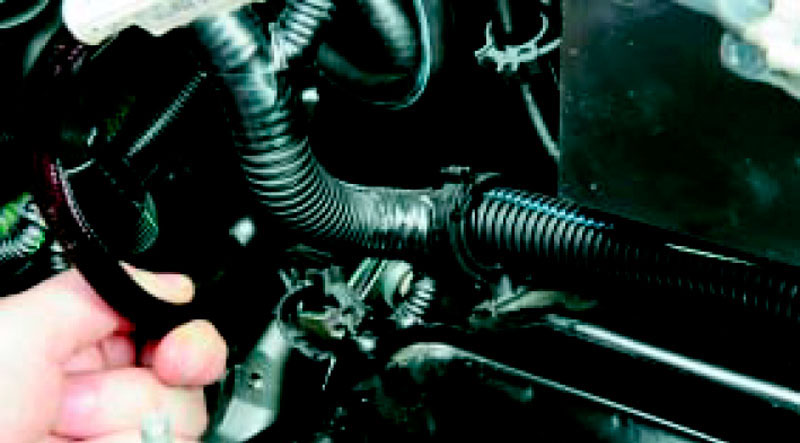

Из разжатого хомута достаем провод Fiat Doblo

11. Далее отжимаем замки хомута и извлекаем из него жгут проводов.

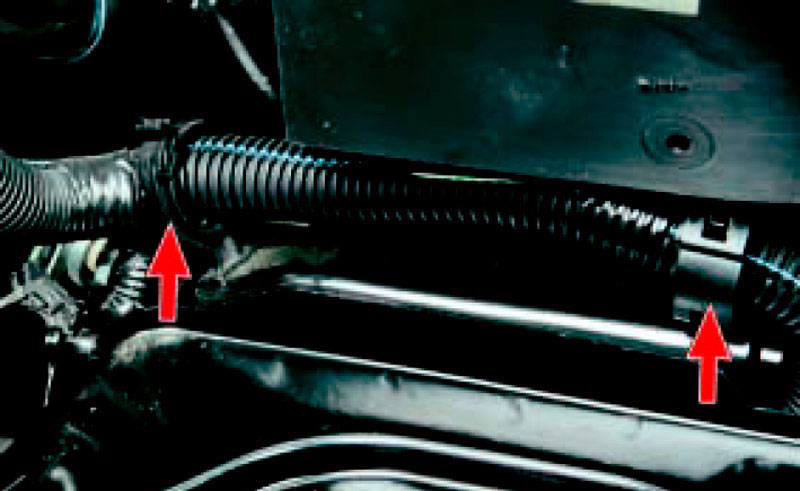

Извлекаем из крепления жгут проводов Fiat Doblo

12. Отгибаем прокладку кронштейна и при помощи отвертки разжимаем замок хомута. После чего достаем из него жгут проводов.

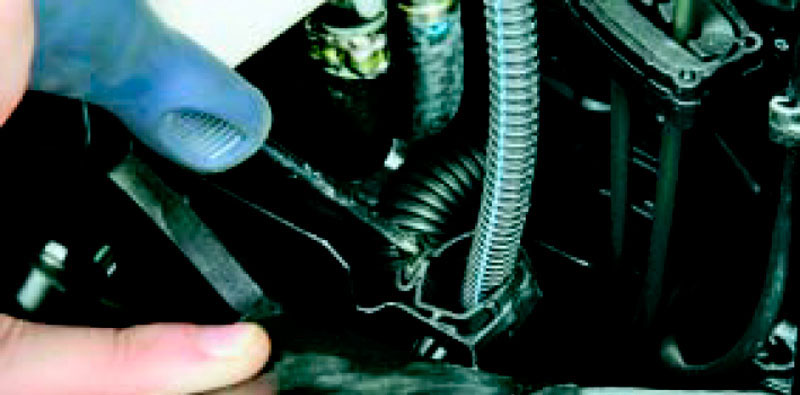

Отгибаем прокладку кронштейна полки крепления аккумуляторной батареи Fiat Doblo

Отгибаем прокладку кронштейна полки крепления аккумуляторной батареи Fiat Doblo

13. Достаем прокладку кронштейна, после чего достаем непосредственно само крепление аккумуляторной батареи.

Достаем прокладку кронштейна аккумуляторной батареи Fiat Doblo

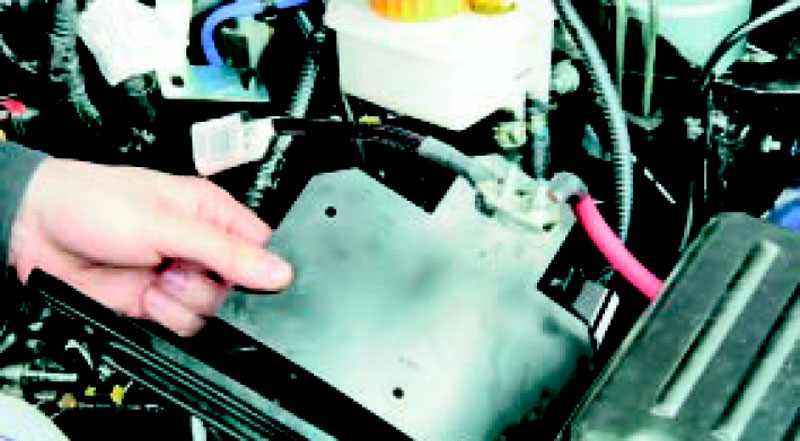

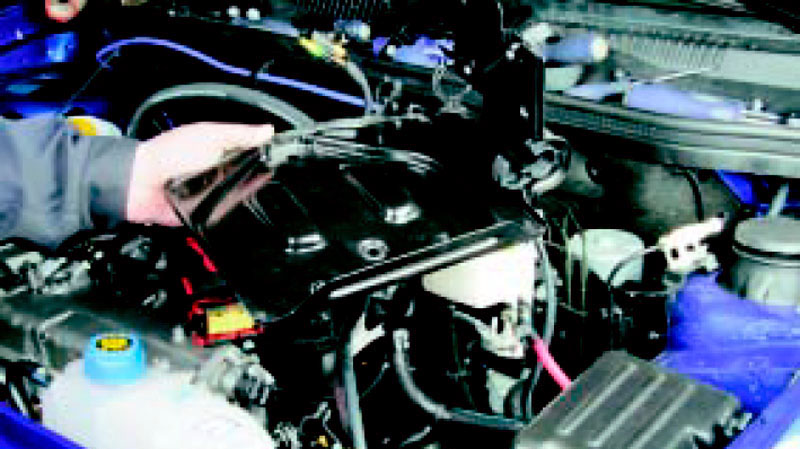

Достаем крепление аккумуляторной батареи Fiat Doblo

14. Устанавливаем новое крепление аккумулятора и производим сборку в обратном снятию порядке.

Примечание: будьте аккуратны с проводами и правильно установите блок управления двигателем автомобиля.
