Снятие замка и наружной ручки передней двери

Инструменты:

  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Молоток малый
  • Электрошуруповерт
  • Сверло 3 мм
  • Бита-звездочка Torx T40 25 мм
  • Торцевая головка 25 мм

Описание:

1. Снимаем внутреннюю облицовку двери. Более подробно можно ознакомится в статье снятие и установка обивки передней двери Fiat Doblo.

2. Снимаем пластиковую заглушку, под которой расположен наружный болт крепления ручки.

Снимаем пластиковую заглушку, под которой расположен наружный болт крепления ручки Fiat Doblo

3. Делаем отверстие во внешнем шурупе крепления ручки двери под биту-звездочку 25 мм, сверлом на 3 мм, глубиной 5-8 мм.

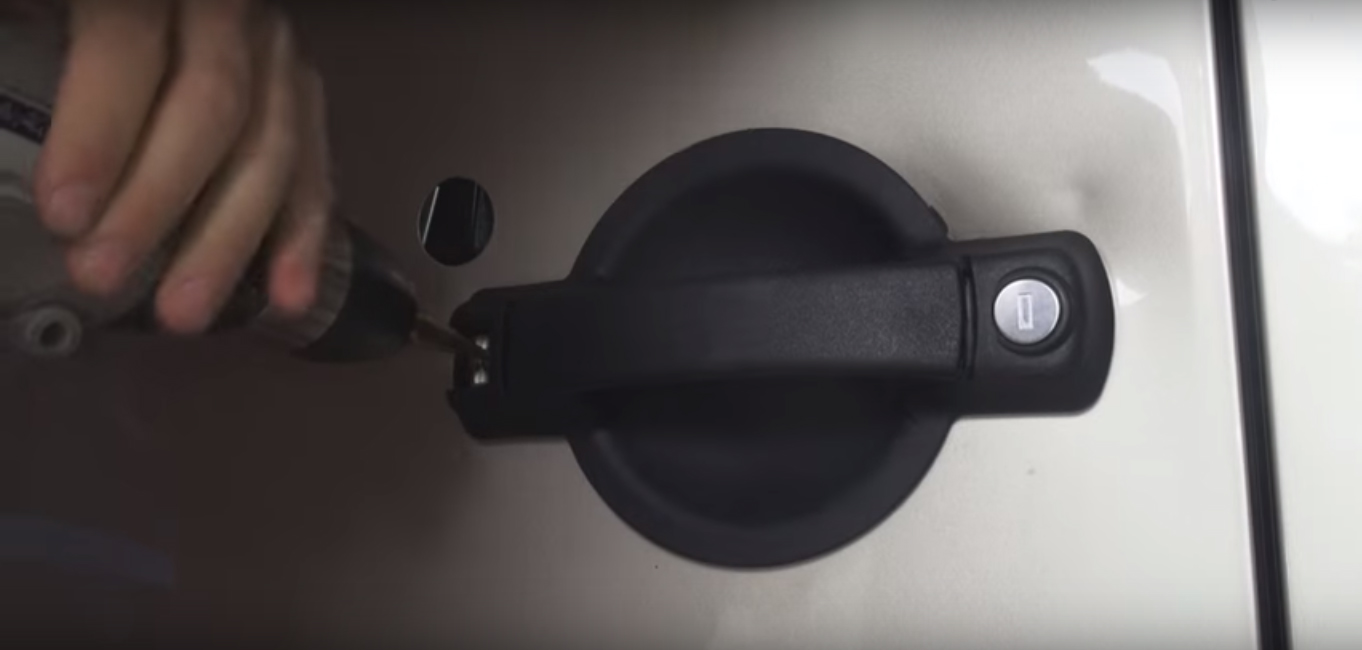

Делаем отверстие под биту-звездочку 25 мм, сверлом на 3 мм, глубиной 5-8 мм Fiat Doblo

4. Вставляем в высверленное отверстие биту-звездочку и немного забиваем ее молотком в получившийся паз.

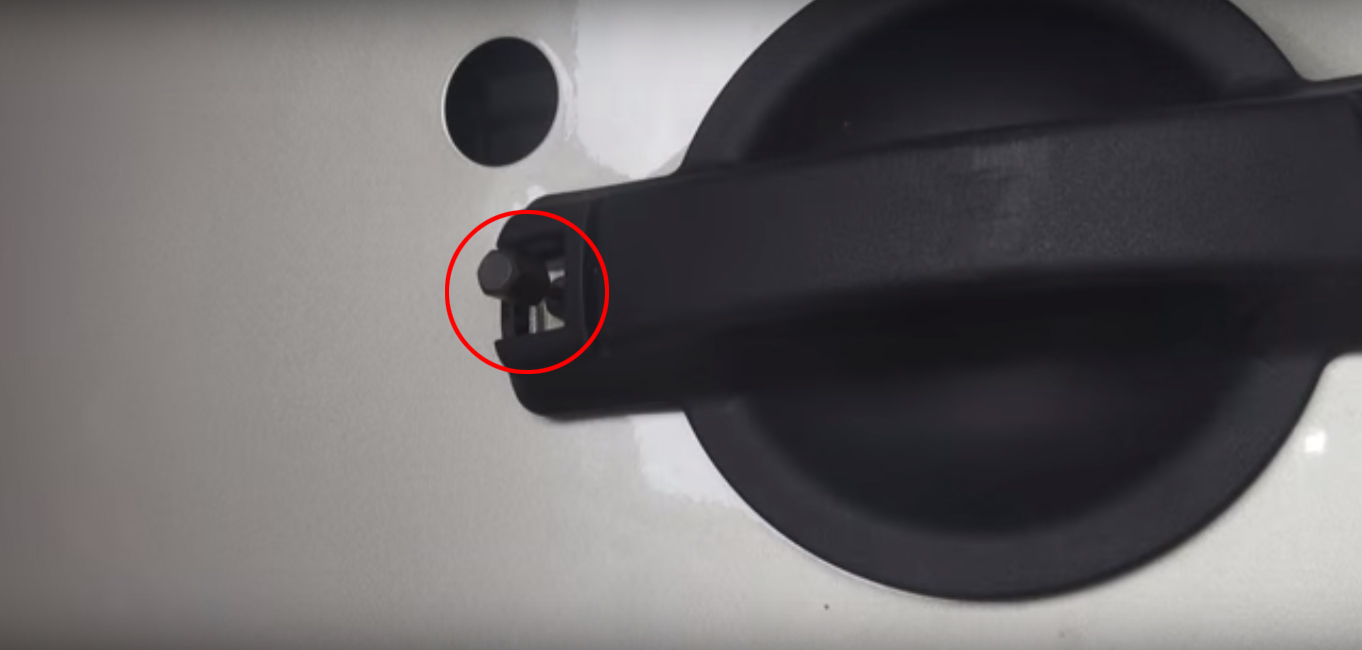

Вставляем в высверленное отверстие биту-звездочку и немного забиваем ее молотком в получившийся паз Fiat Doblo

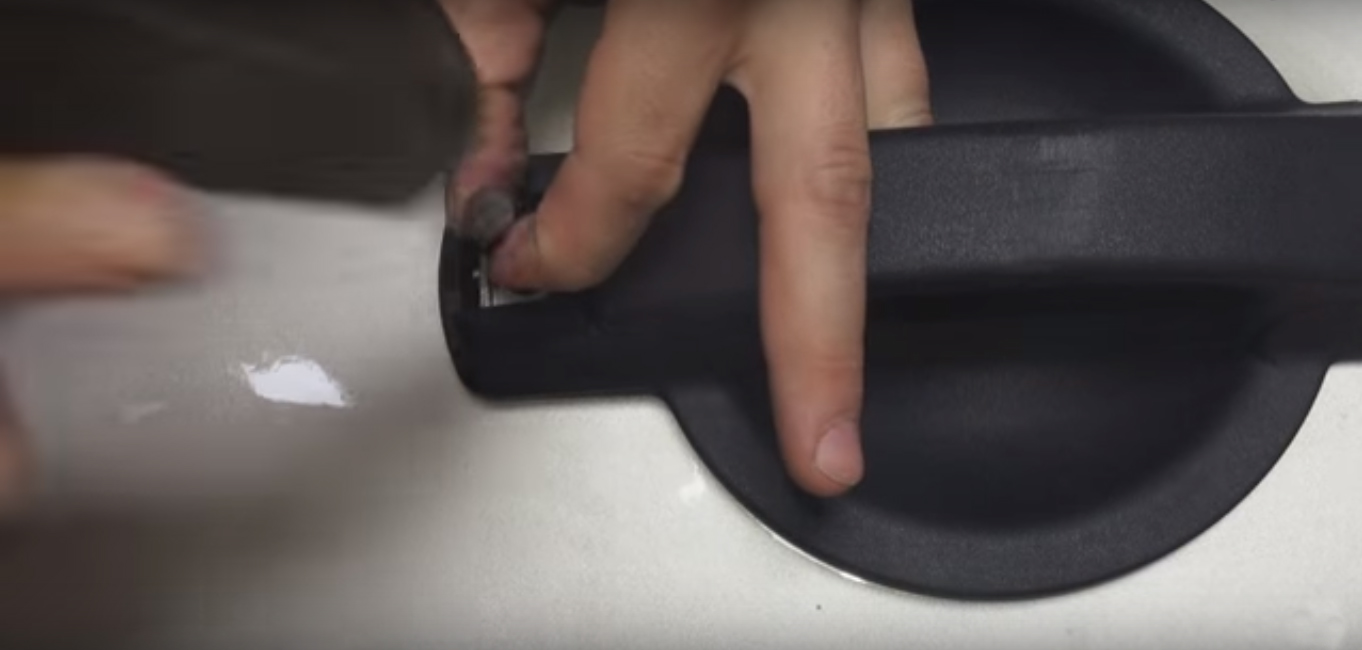

Вставляем в высверленное отверстие биту-звездочку и немного забиваем ее молотком в получившийся паз Fiat Doblo

5. Вставляем торцевую головку 25 мм в биту-звездочку 25 мм, и откручиваем внешний болт крепления ручки.

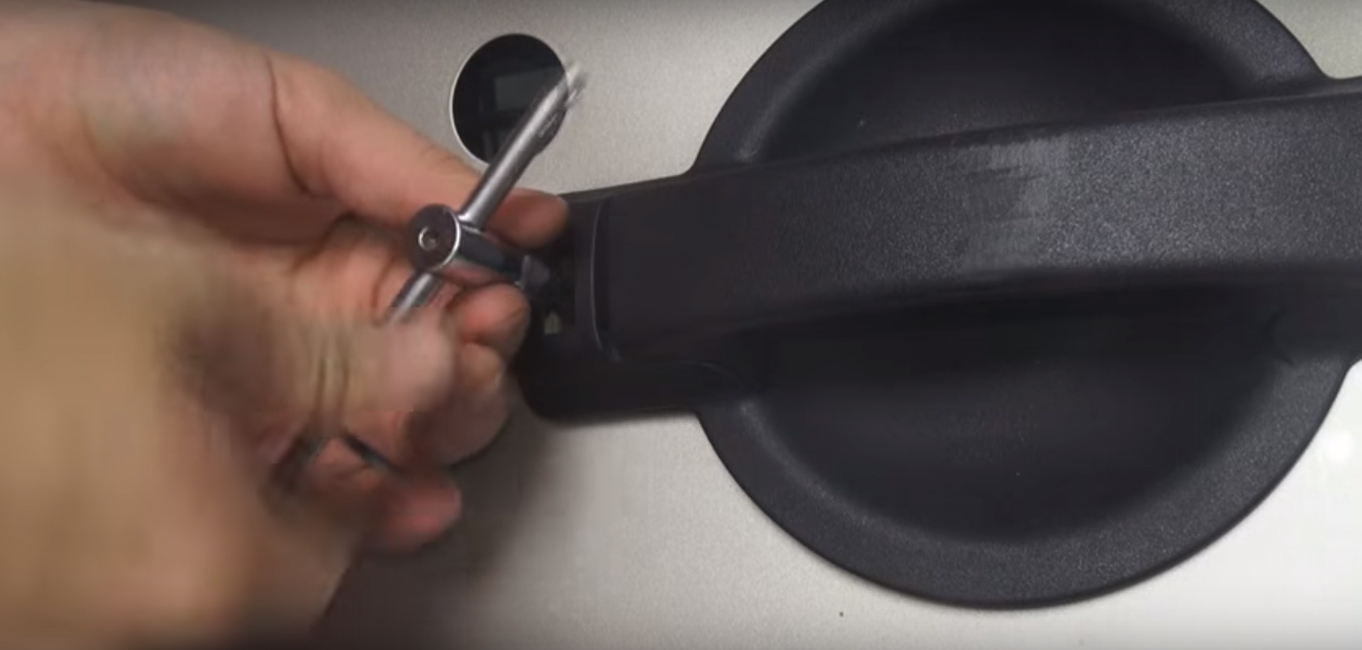

Вставляем торцевую головку 25 мм в биту-звездочку 25 мм, и откручиваем внешний болт крепления ручки Fiat Doblo

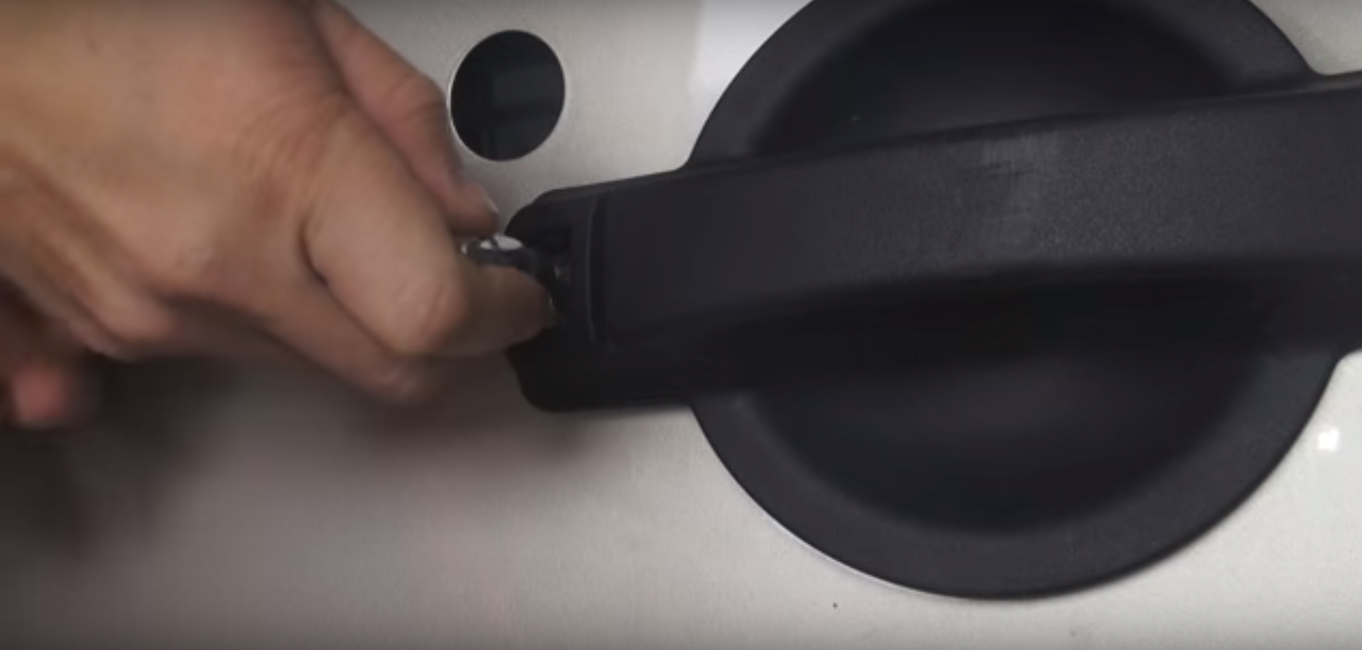

Откручиваем внешний болт крепления ручки Fiat Doblo

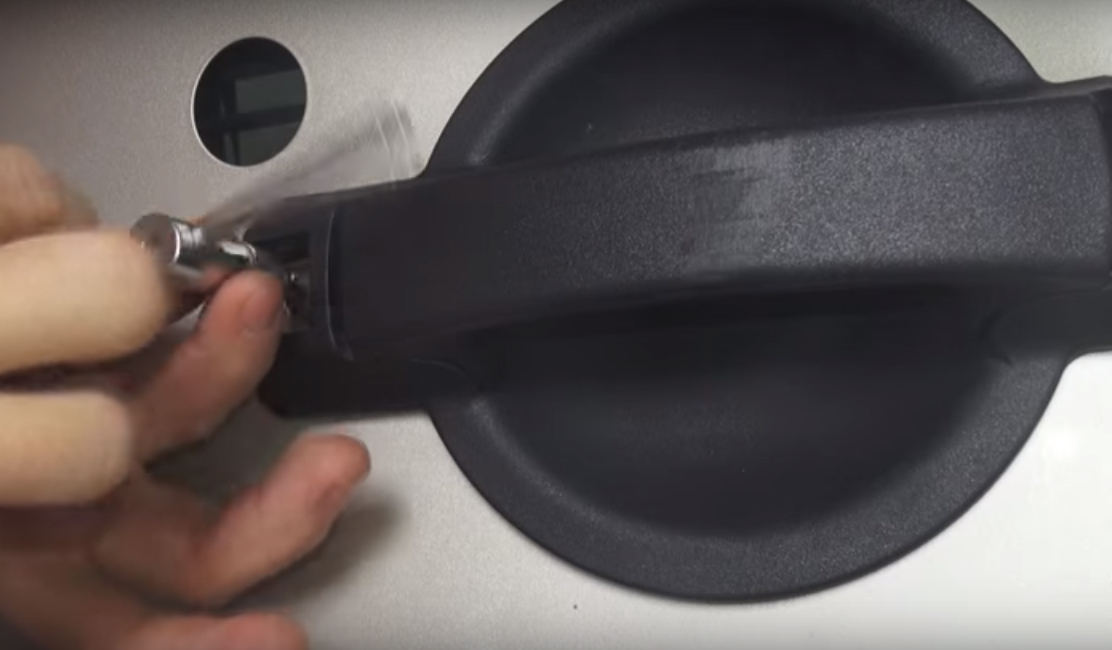

Откручиваем внешний болт крепления ручки Fiat Doblo

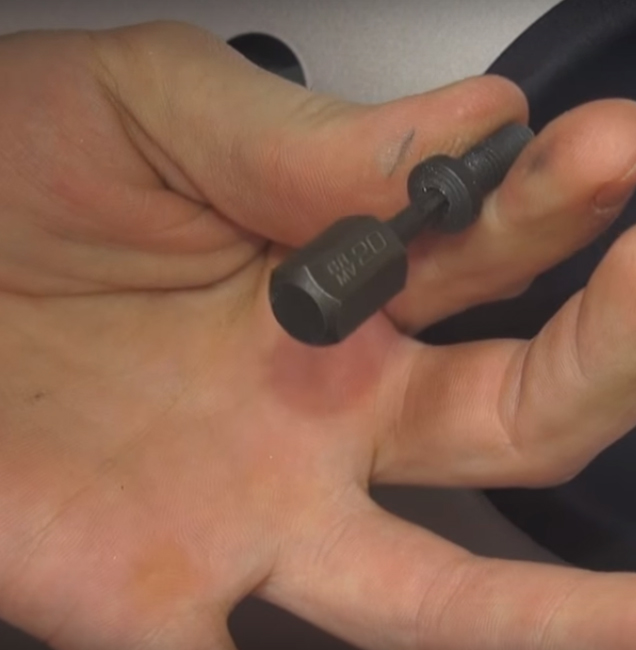

Внешний болт крепления ручки Fiat Doblo

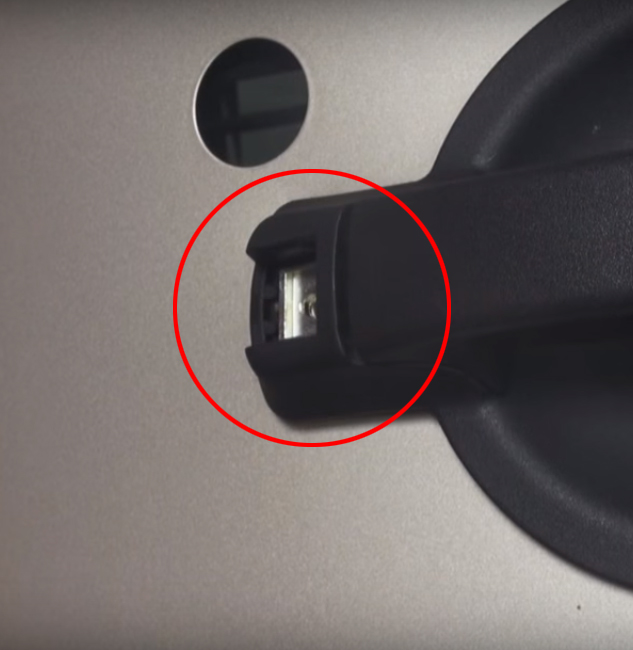

Место крепления внешнего болта ручки Fiat Doblo

6. Аккуратно освобождаем фиксатор оплетки тяги внутренней ручки открывания двери.

7. Освобождаем пластиковый фиксатор тяги и выводим тягу из замка.

8. Поддев снизу пальцами, отключаем разъем замка.

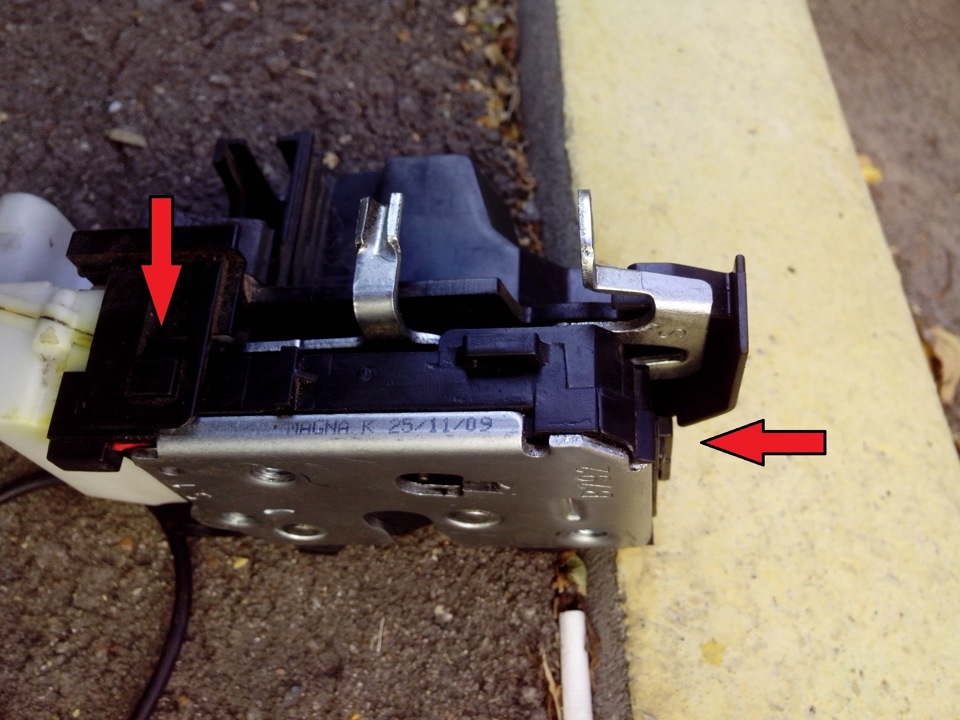

Освобождаем фиксатор оплетки тяги внутренней ручки, освобождаем пластиковый фиксатор тяги, и отключаем разъем замка Fiat Doblo

9. Отвинчиваем с торца двери 3 болта под звездочку и вынимаем замок из двери.

Вынимаем замок из передней двери Fiat Doblo

10. Производим сборку в обратном снятию порядке.
