Снятие и установка замка крышки багажника

Инструменты:

  • Плоская отвертка
  • Отвертка с крестовым сечением
  • Шестигранник на 4 мм

Расходный материал:

  • Кронштейн ручки задней двери 4 677 3091

Описание:

1. Открываем дверь багажного отделения.

Открываем дверь багажного отделения Fiat Doblo

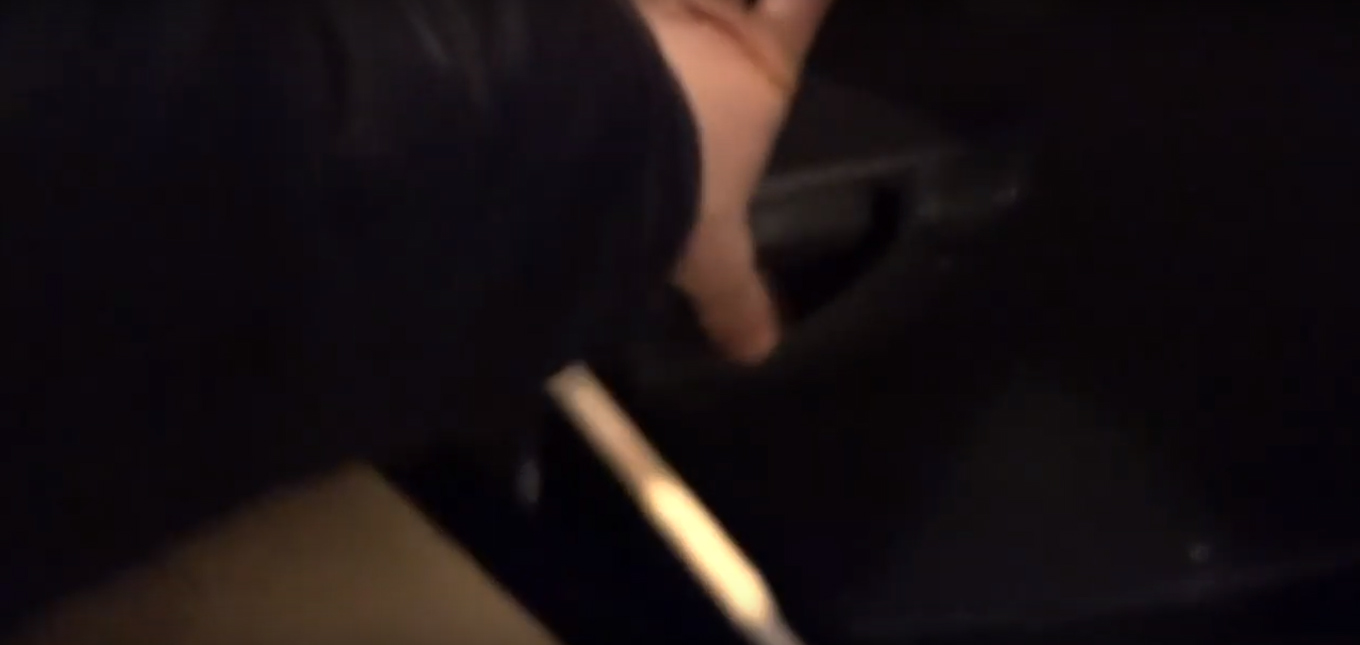

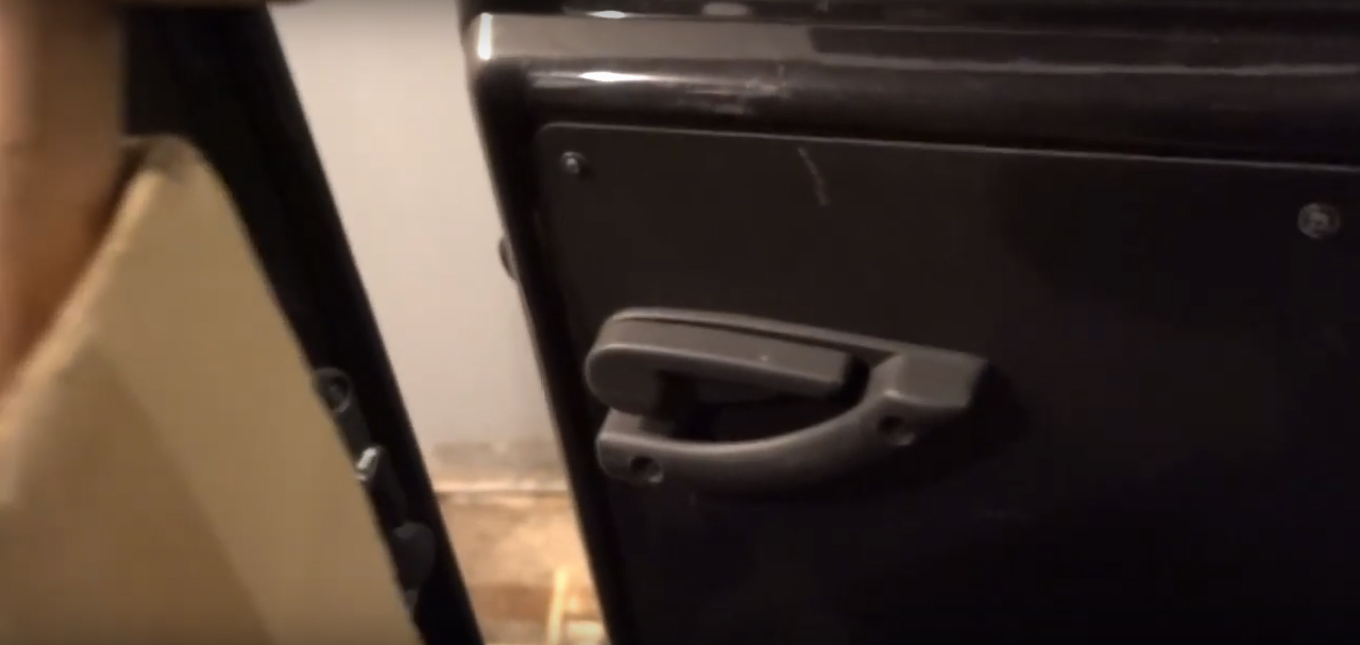

Открытие двери багажного отделения из салона автомобиля Fiat Doblo



Открытая дверь багажного отделения автомобиля Fiat Doblo



Примечание: в случае поломки наружной ручки двери багажного отделения или выхода из строя механизма замка, откройте заднюю дверь из салона автомобиля.

2. С внешней стороны, плоской отверткой, поддеваем и откидываем декоративную накладку. Под ней выкручиваем шестигранником на 4 мм болт крепления.

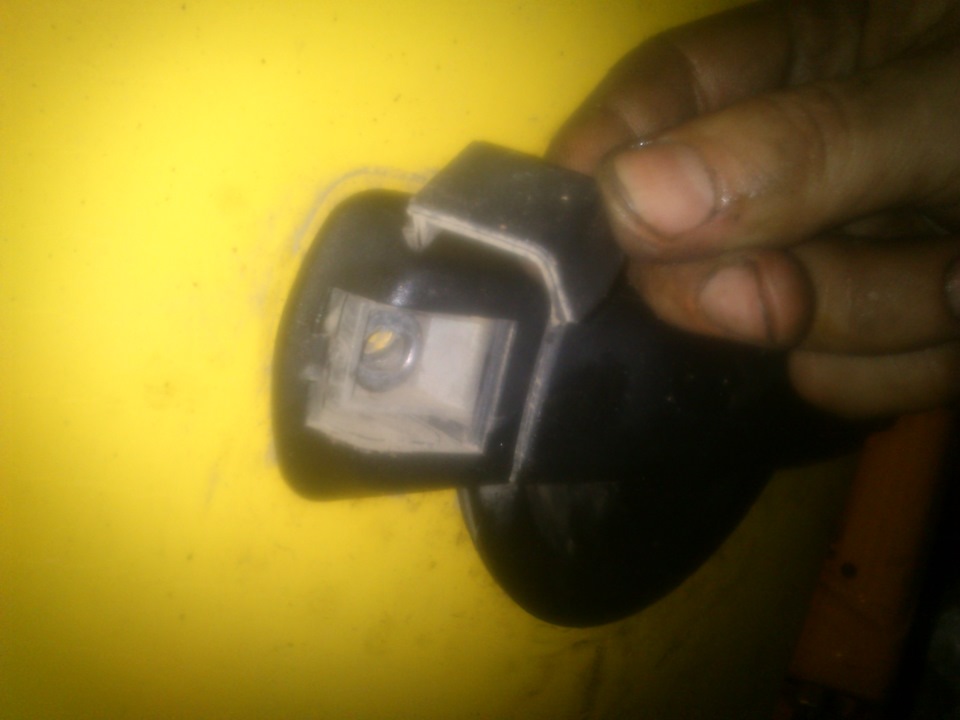

Отодвинутая декоративная накладка внешнего механизма открытия двери багажного отделения Fiat Doblo



3. По периметру откручиваем крестовой отверткой болты крепления карты двери багажного отделения.

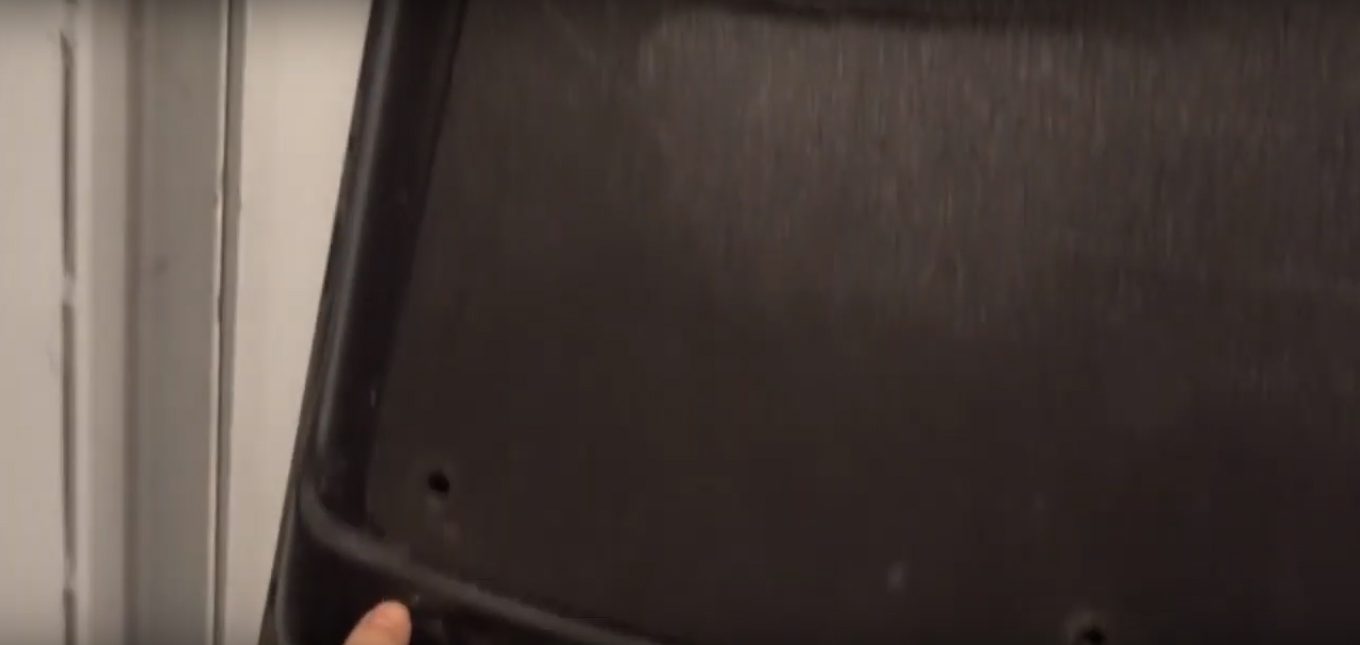

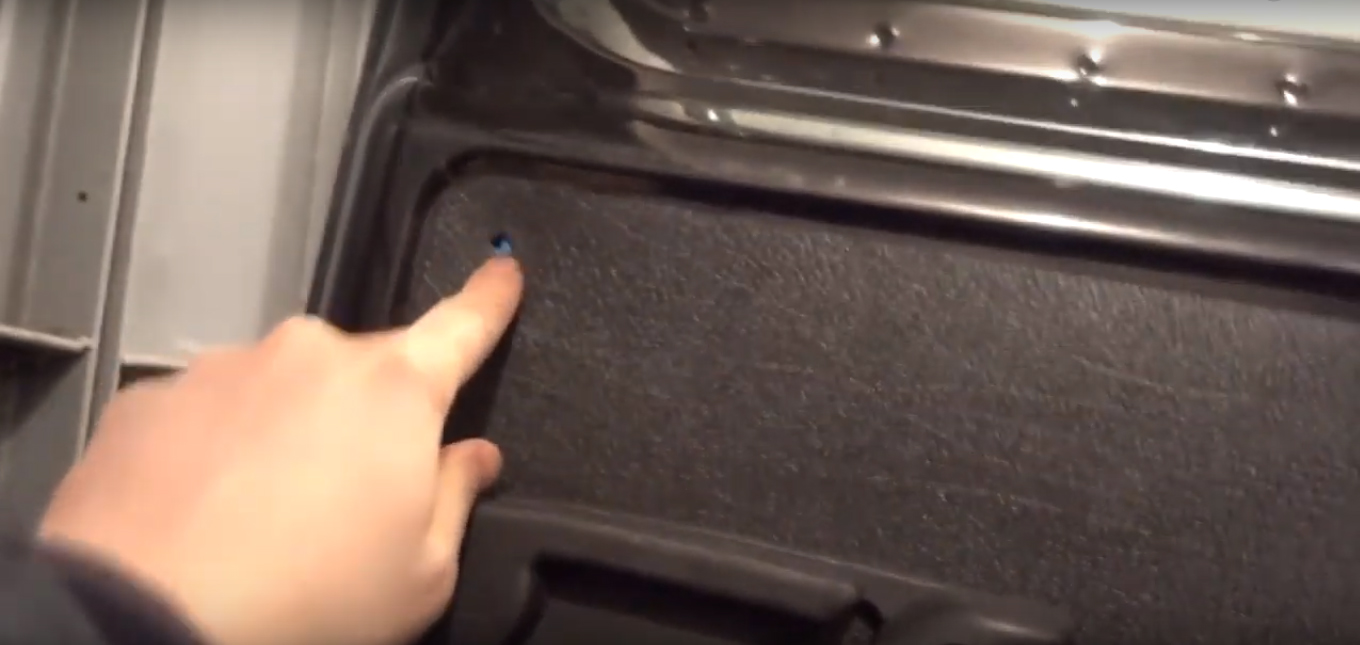

Откручиваем по периметру болты крепления дверной карты багажного отделения автомобиля Fiat Doblo



Откручиваем по периметру следующие болты крепления дверной карты багажного отделения автомобиля Fiat Doblo

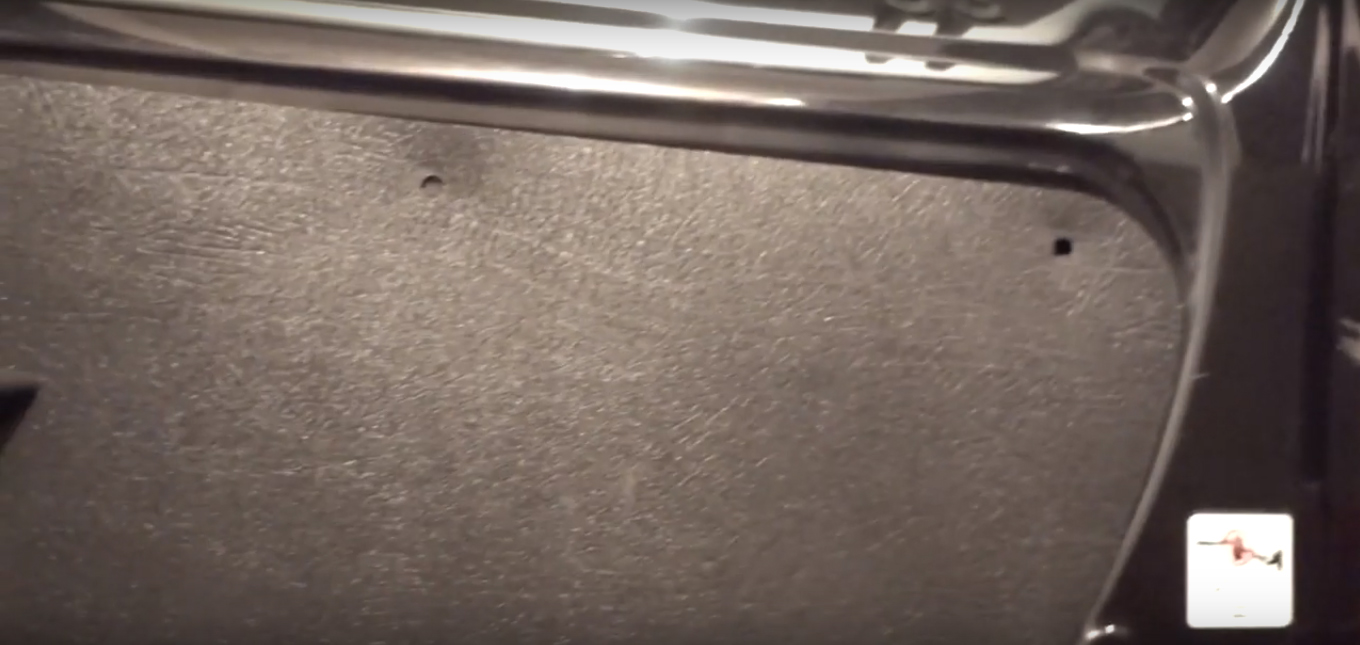

Откручиваем верхние болты крепления дверной карты багажного отделения автомобиля Fiat Doblo

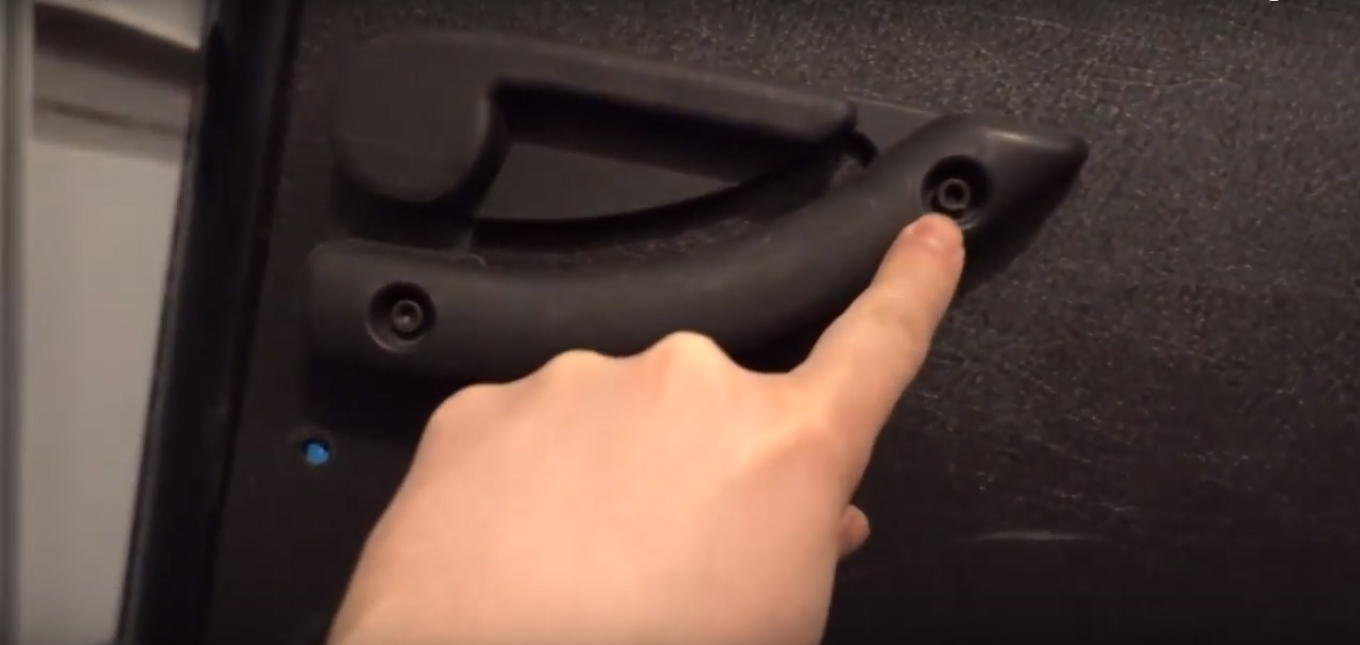

4. Откручиваем шестигранным ключом на 4 мм болты крепления салонной ручки двери багажного отделения.

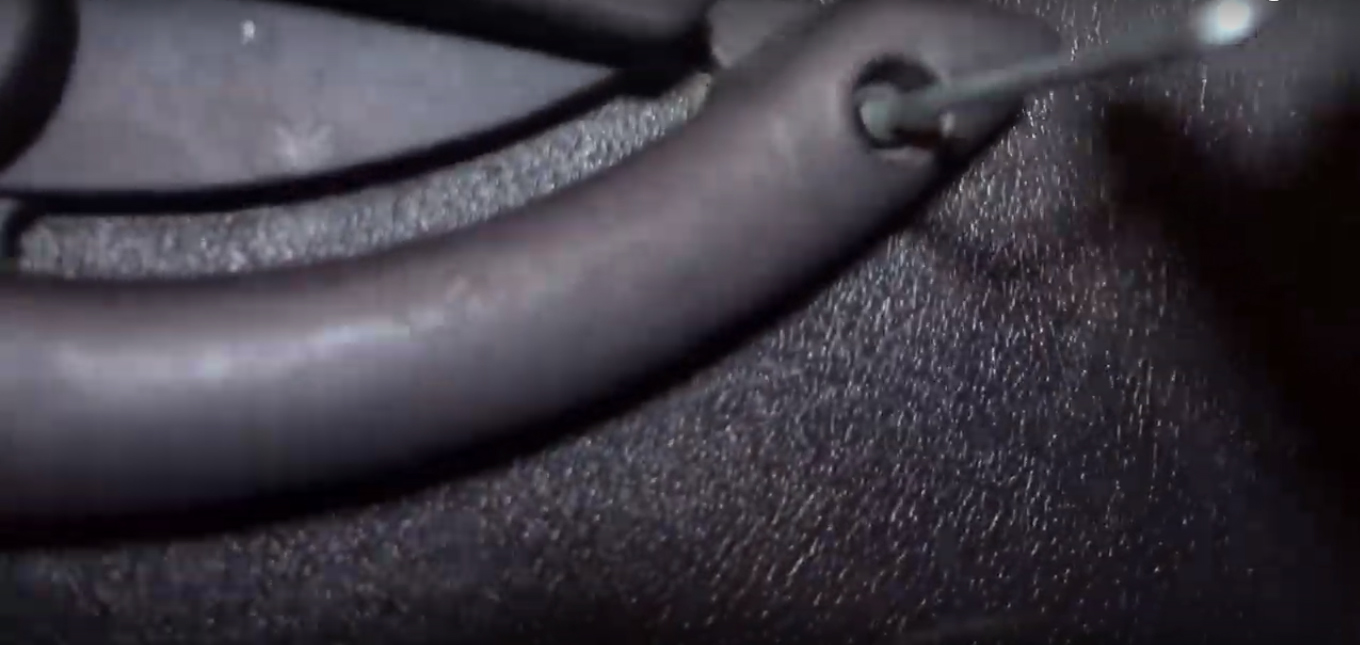

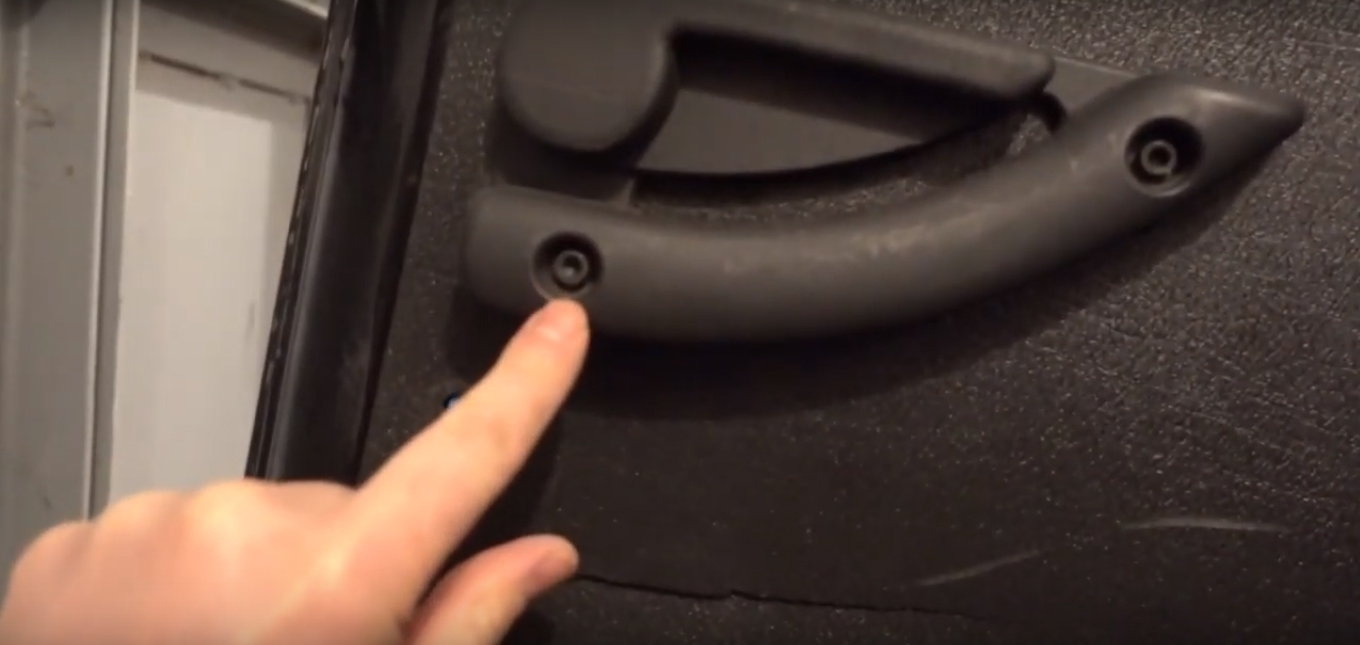

Откручиваем шестигранным ключом первый болт крепления салонной ручки багажного отделения Fiat Doblo



Откручиваем шестигранным ключом второй болт крепления салонной ручки багажного отделения Fiat Doblo



Шестигранный ключ на 4 мм для откручивания болтов крепления салонной ручки багажного отделения Fiat Doblo

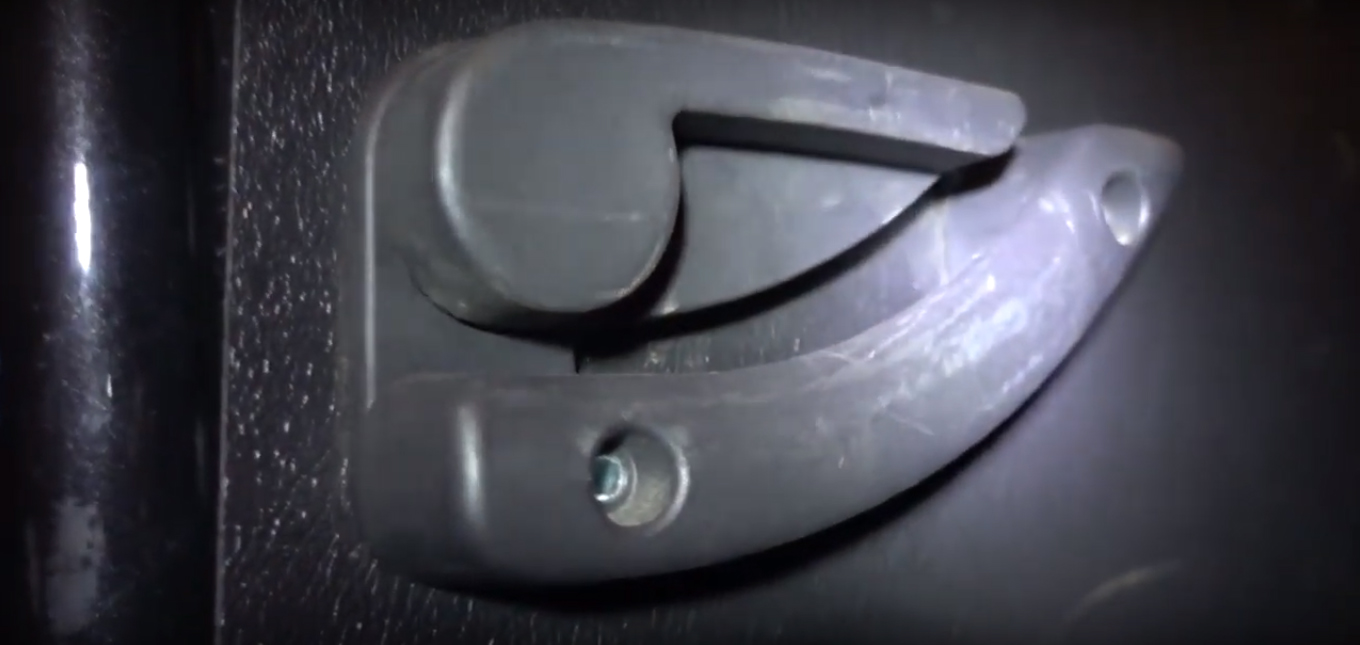

Выкрученные болты крепления салонной ручки двери багажного отделения Fiat Doblo



Примечание: в зависимости от варианта сборки автомобиля, данные болты крепления салонной ручки двери багажного отделения могут быть выполнены под крестовую отвертку.

5. Плоской отверткой поддеваем скобу крепления внутри салонной ручки двери багажного отделения.

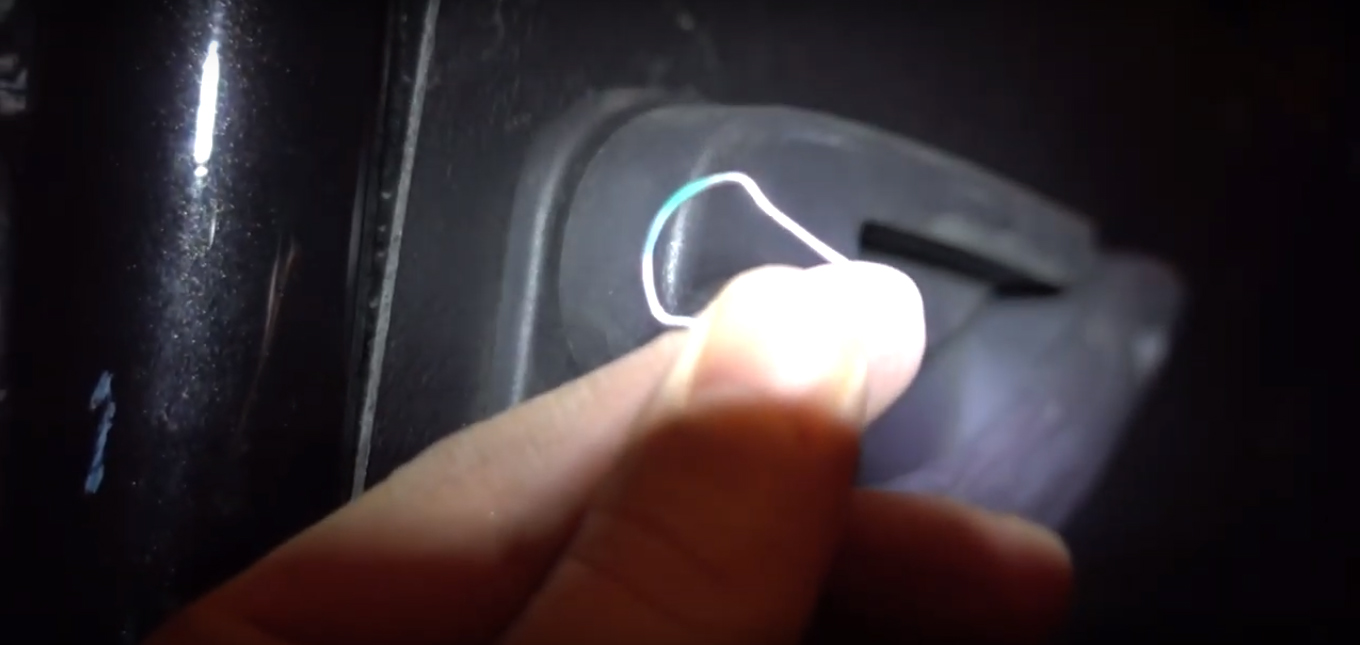

Плоской отверткой поддеваем скобу крепления внутри салонной ручки двери багажного отделения Fiat Doblo



Скоба крепления из внутренней части механизма салонной ручки двери багажного отделения Fiat Doblo



6. Снимаем салонную пластиковую ручку механизма открытия двери багажного отделения.

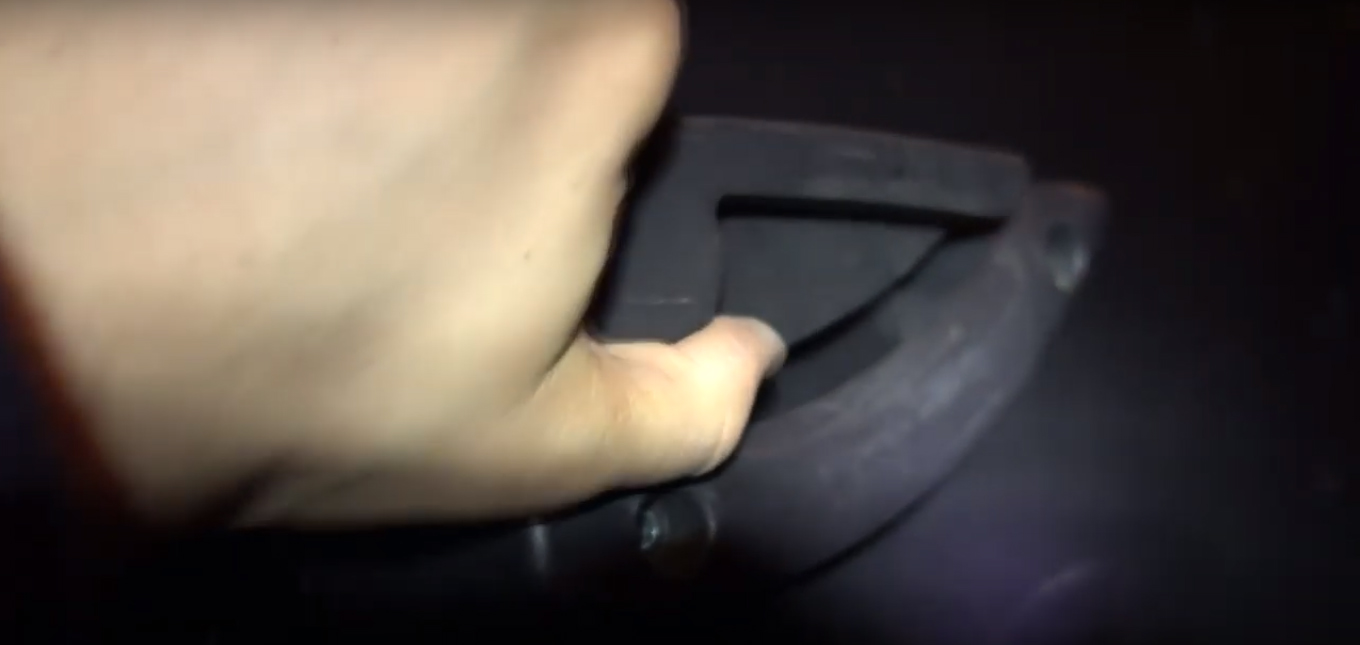

Снимаем салонную пластиковую ручки механизма открытия двери багажного отделения Fiat Doblo



Снятая салонная ручка механизма открытия двери багажного отделения Fiat Doblo

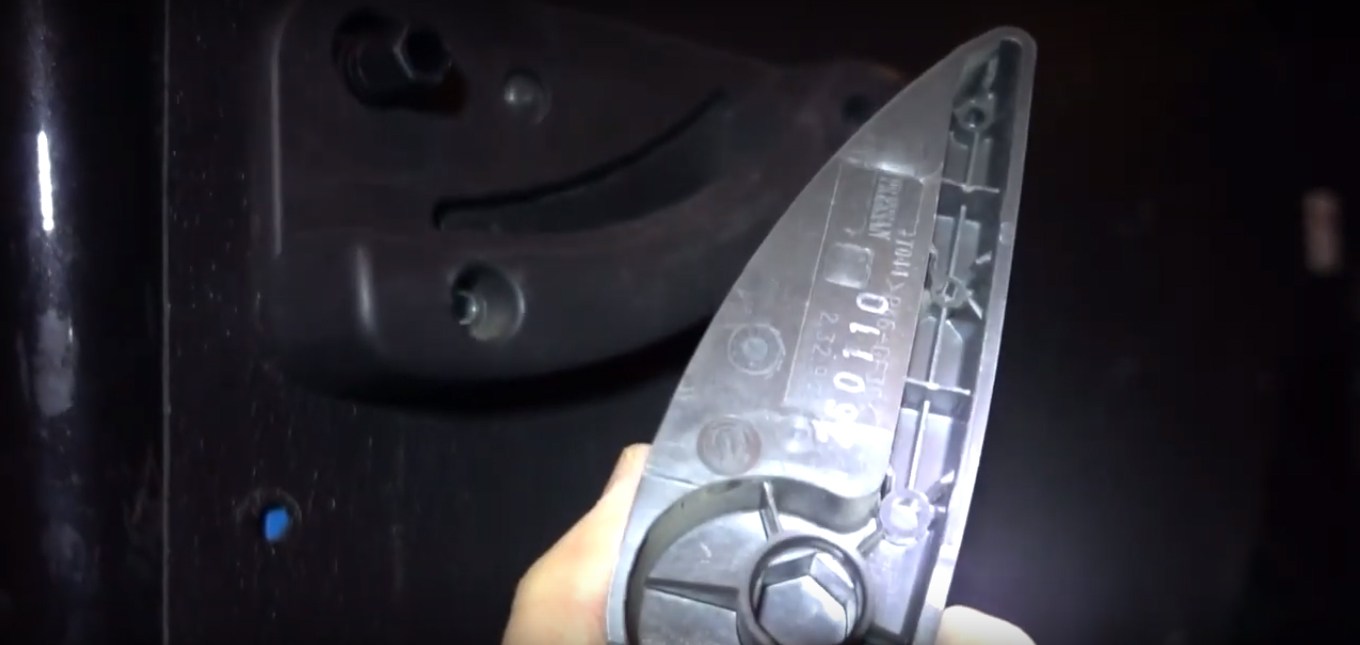

Шестигранный паз крепления салонной ручки механизма открытия двери багажного отделения Fiat Doblo



7. Полностью снимаем карту двери багажного отделения.

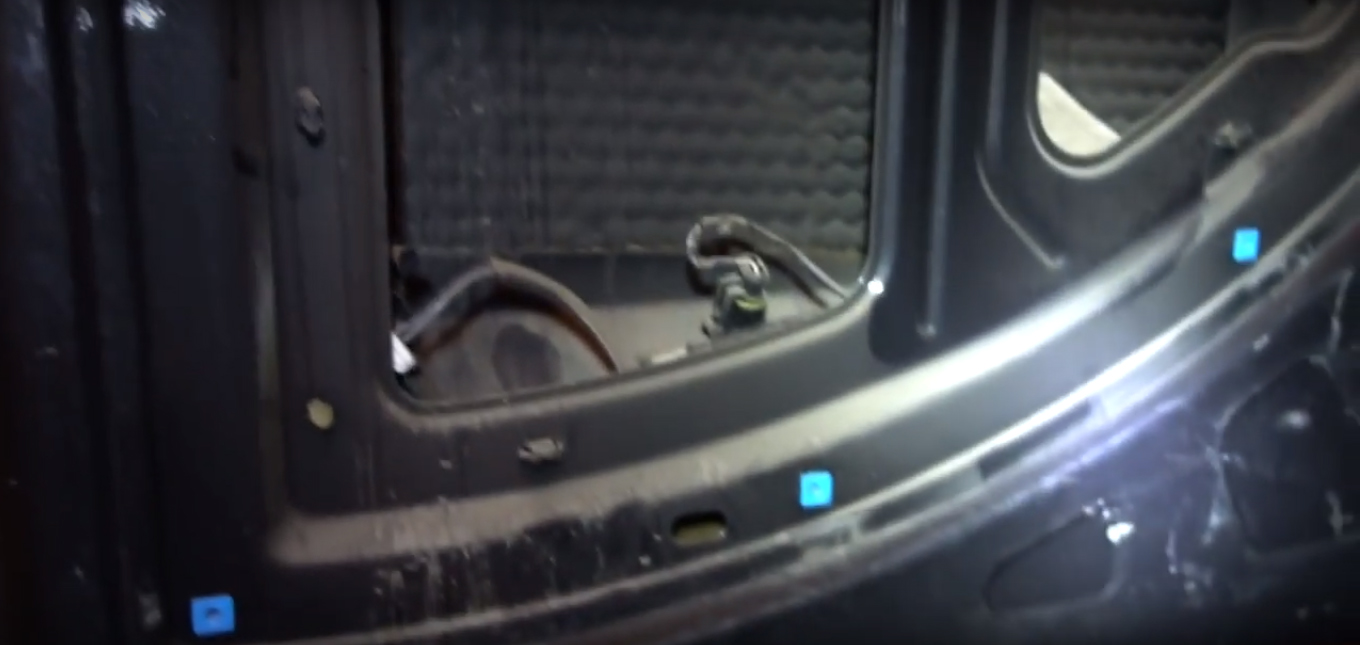

Вид после снятия карты двери багажного отделения Fiat Doblo

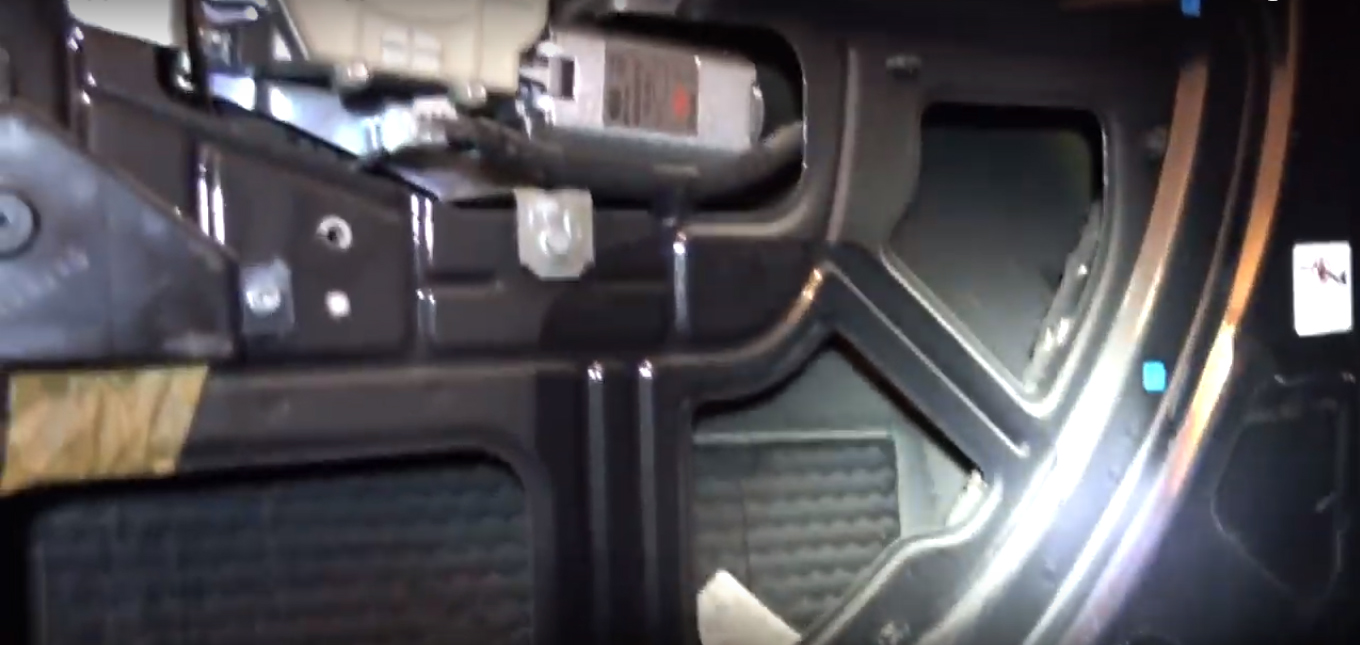

Вид верхней части, после снятия карты двери багажного отделения Fiat Doblo



Вид на металлический защитный блок замка открытия и закрытия двери багажного отделения Fiat Doblo



8. Откручиваем болты крепления металлической защиты механизма замка двери багажного отделения шестигранником на 4 мм.

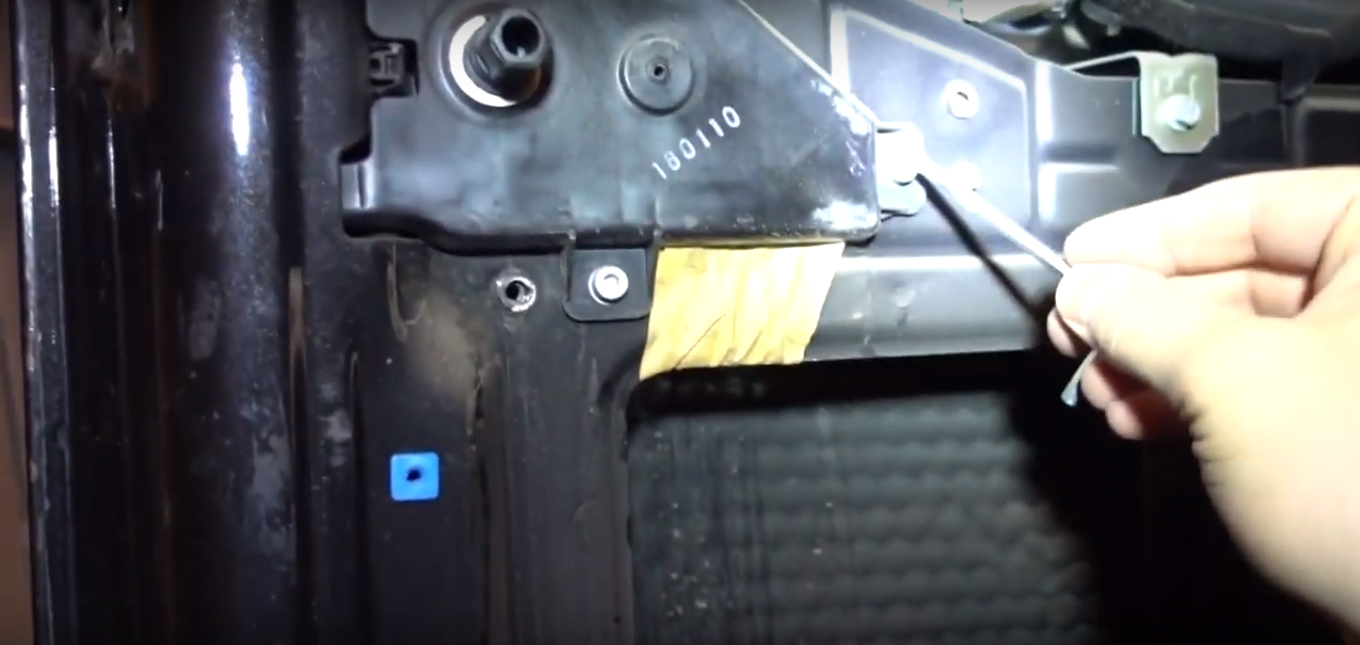

Откручиваем, шестигранником на 4 мм, первый болт крепления металлической защиты механизма замка двери багажного отделения Fiat Doblo



Откручиваем, шестигранником на 4 мм, второй болт крепления металлической защиты механизма замка двери багажного отделения Fiat Doblo

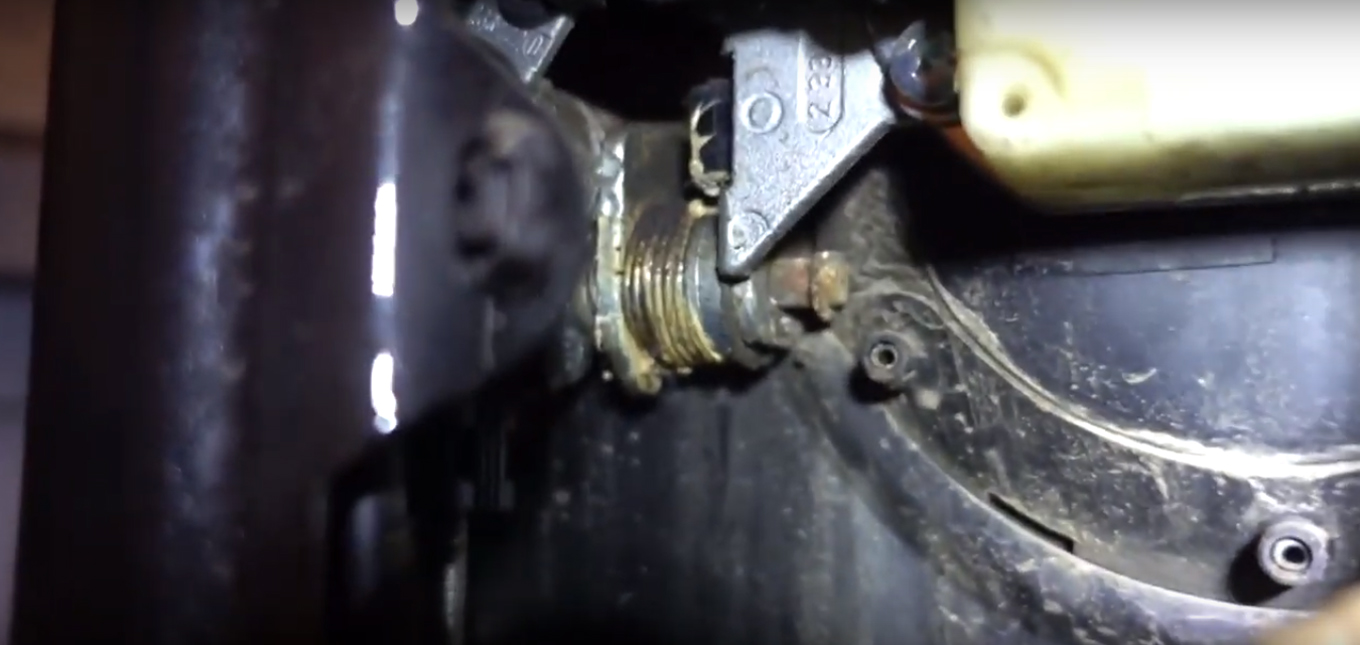

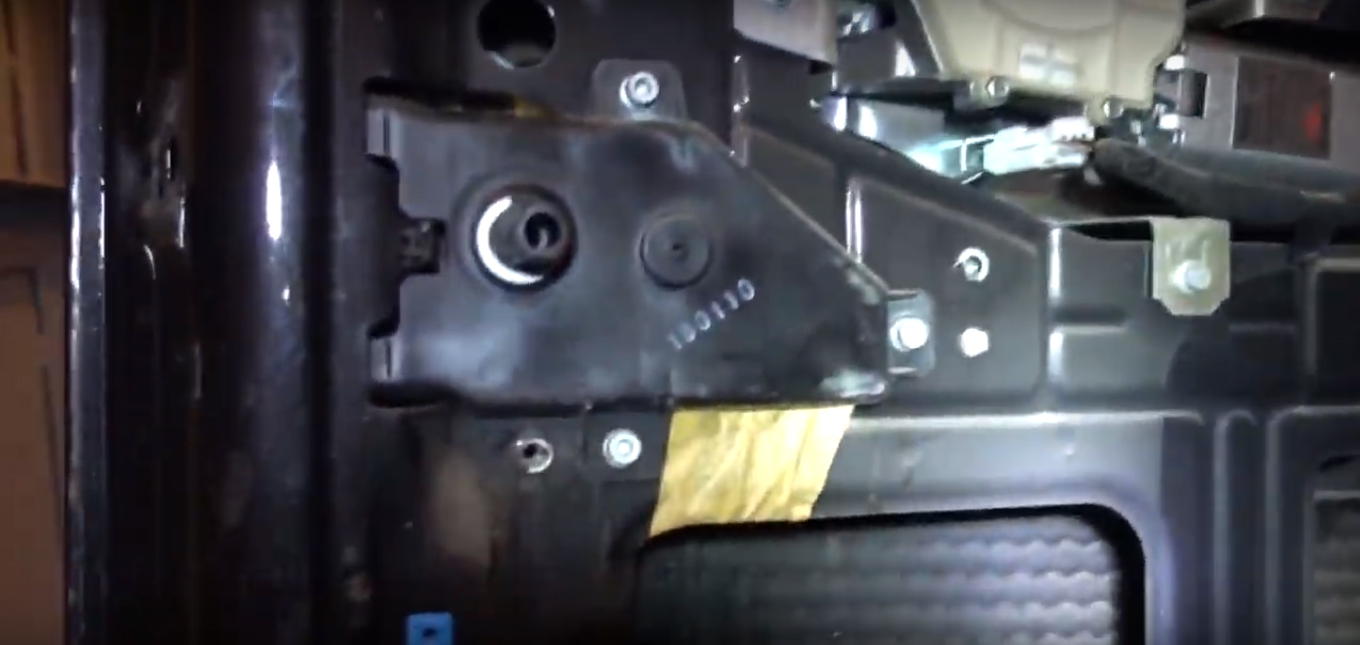

Общий вид, после снятия металлической защиты, на механизм открытия двери багажного отделения Fiat Doblo



9. С внутренней стороны выкручиваем шестигранником на 4 мм один болт крепления механизма замка двери багажного отделения.

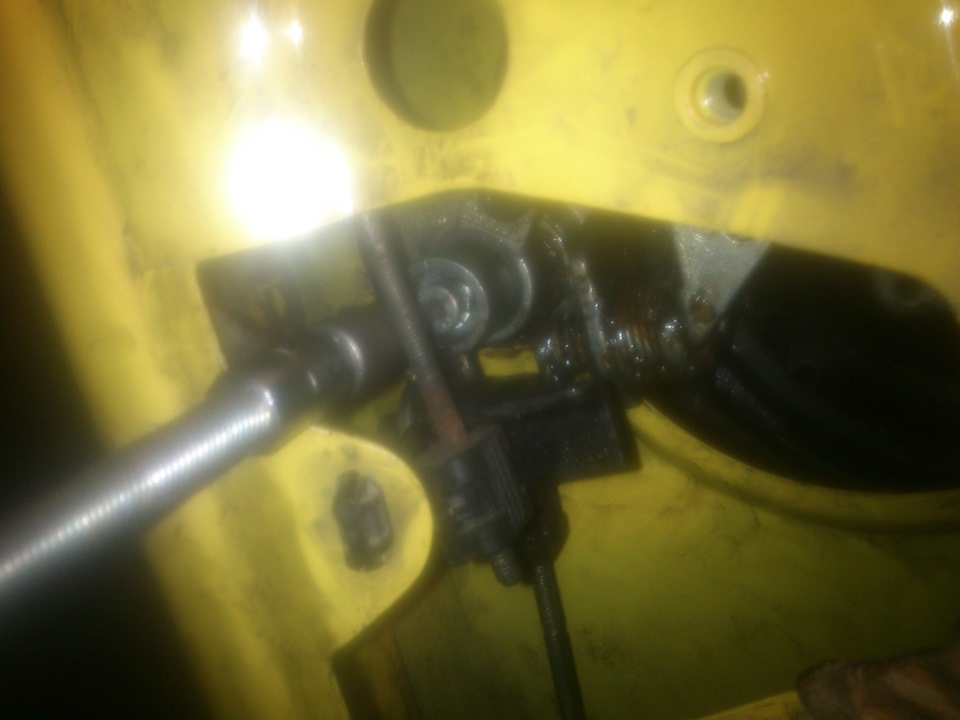

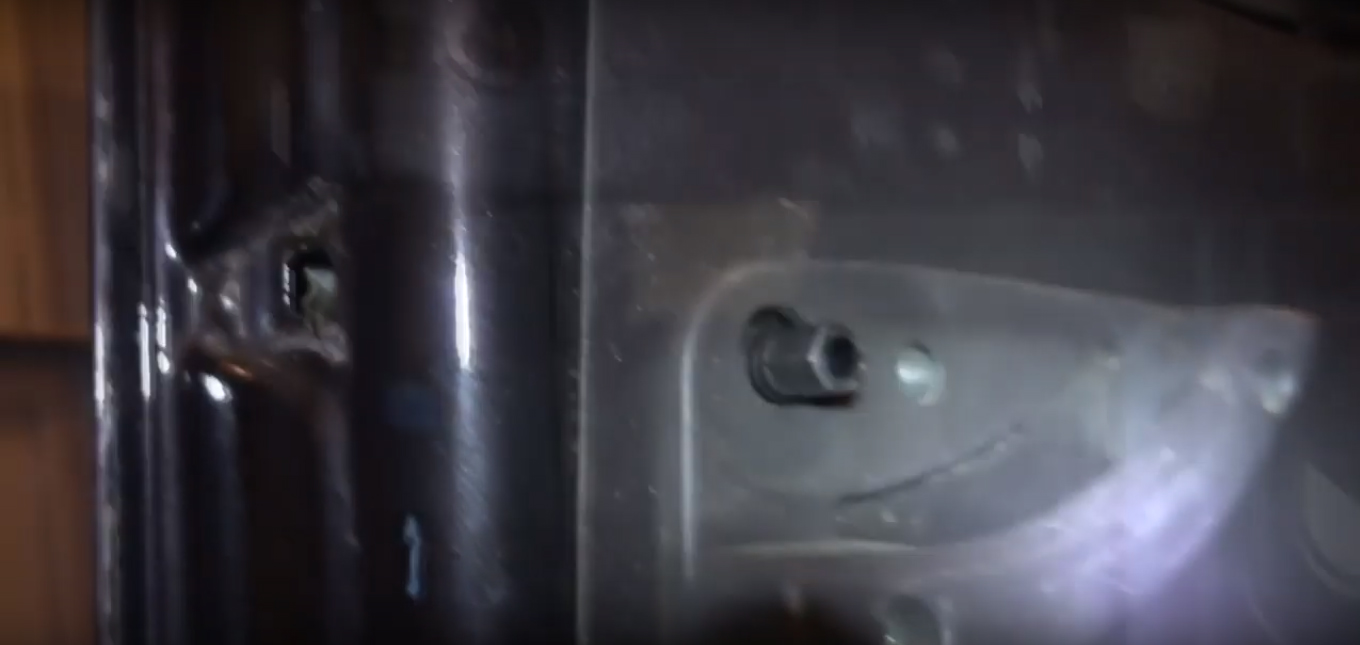

С внутренней стороны выкручиваем шестигранником на 4 мм болт крепления механизма замка двери багажного отделения Fiat Doblo



10. Извлекаем механизм замка двери багажного отделения.

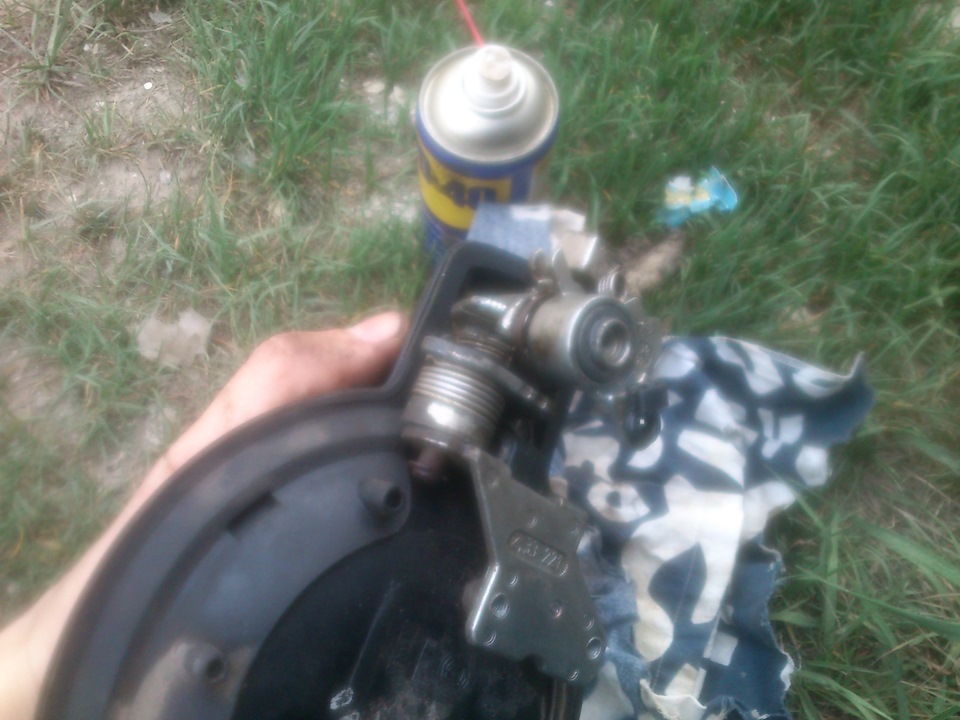

Общий вид на извлеченный механизм замка двери багажного отделения Fiat Doblo



Общий вид 2 на извлеченный механизм замка двери багажного отделения Fiat Doblo



11. Производим сборку в обратном порядке.
