Проверка и регулировка света фар Fiat Doblo 2005

Инструменты:

• Отвертка с крестообразным лезвием
• Шестигранный ключ на 6
• Измерительная рулетка
• Аналоговый манометр
• Насос автомобильный

Расходный материал:

• Малярная лента

Примечание: проверка и регулировка света фар рекомендуется проводить на снаряженном автомобиле, с полностью заправленным топливным баком и постоянно перевозимыми в багажном отделении вещами, а также с запасным колесом.

Важно: необходимо выбрать максимально гладкую поверхность для максимально точной регулировки света фар.

Описание

1. Перед началом регулировочных работ, рекомендуется проверить, и при необходимости, довести до нормы давление воздуха в шинах.

2. Откройте капот и рядом с фарой найдите значок процентного показателя падения луча.

Примечание: данный показатель означает значение снижения светового луча к земле. Определить, на каком расстоянии в метрах (S) от автомобиля луч ближнего света автомобиля "упирается" в землю, если фокальный центр линзы или рефлектора находится на высоте (Н) 70 см от земли, можно по формуле S = (H / ( n/100 )) / 100, где n - процент падения луча.

В данном случае S = (70 / ( 1/100 )) / 100 = 70 метров. Именно на таком расстоянии от машины луч света "упрется" в землю.

3. Установите автомобиль перпендикулярно гладкой стене, вплотную к стене. Установите на водительском месте дополнительный груз весом 75 кг. Пошатайте автомобиль, чтобы самоустановились пружины подвесок.

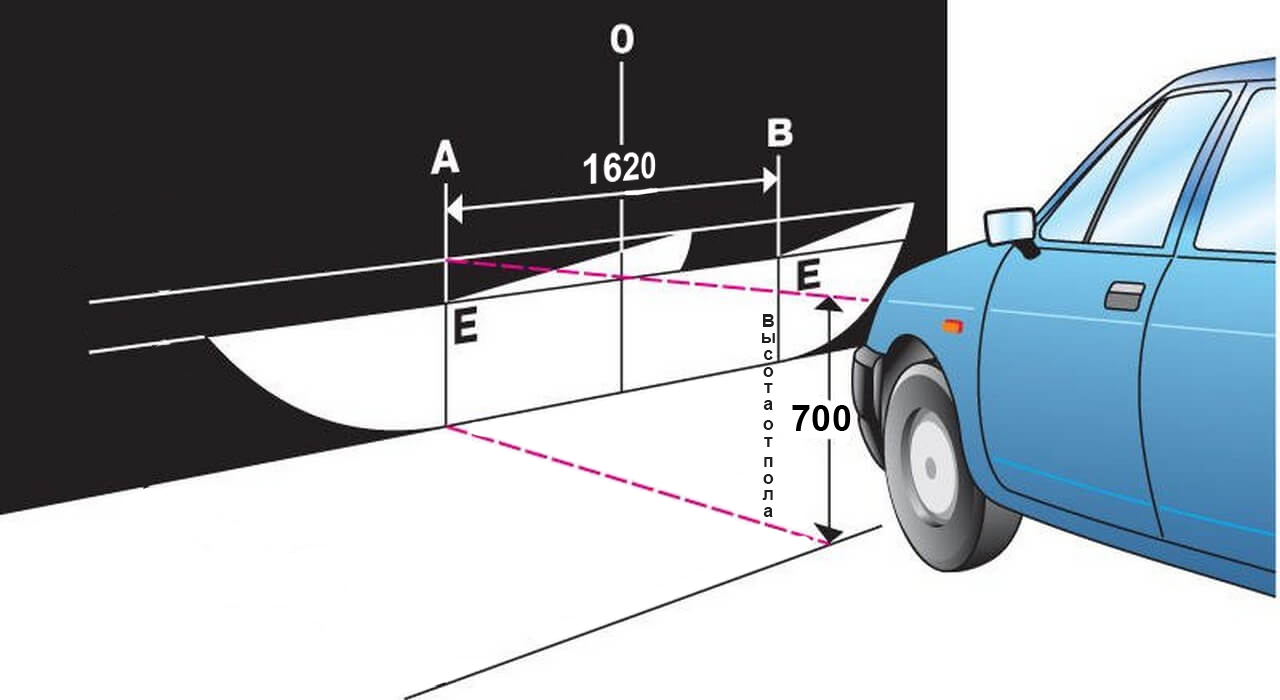

4. Стоя вплотную к стене, разметьте молярной лентой на стене вертикальную и горизонтальную оси по верхнему краю луча и поставьте отметки по лучу двумя кусочками малярной ленты.

Примечание: важно правильно разметить малярной лентой начальные позиции, так как в дальнейшем от них будут размечаться остальные параметры.

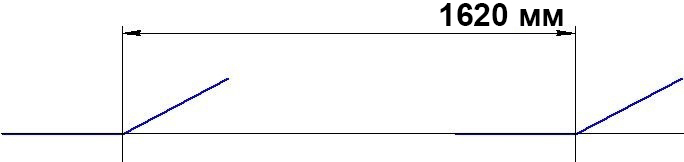

5. Замерьте расстояние от центров осей рулеткой и наклейте от центра к центру малярный скотч. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на разметке.

Примечание: расстояние от центров осей  должно быть равно 1620 +/- 50 мм.

6. Измерьте рулеткой высоту центров фар от пола.

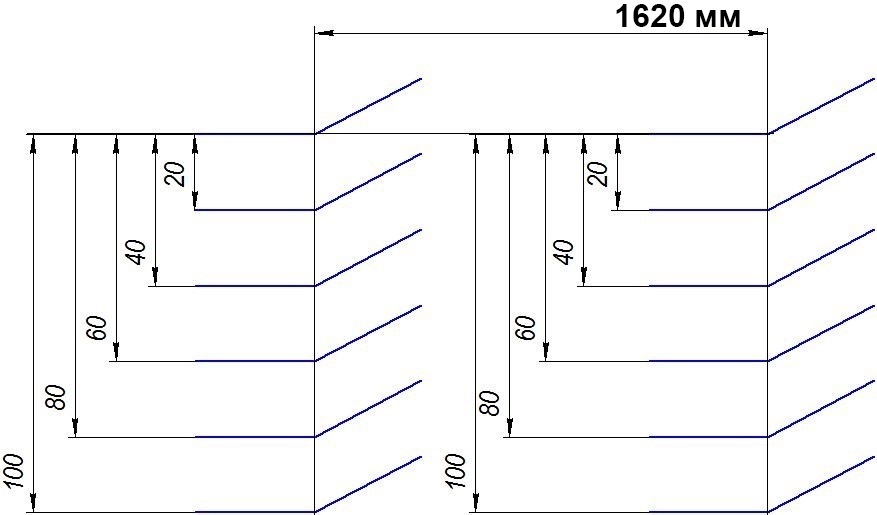

7. Разметьте малярной лентой с шагом в 2 см (от края каждого куска) такие же галочки, ниже тех, что уже нарисованы, 5 штук.

8. Отъезжаем от стены на 2 метра назад и включаем ближний свет.

Примечание: галочки от фар должны переместиться из положения 1 в положение 2.

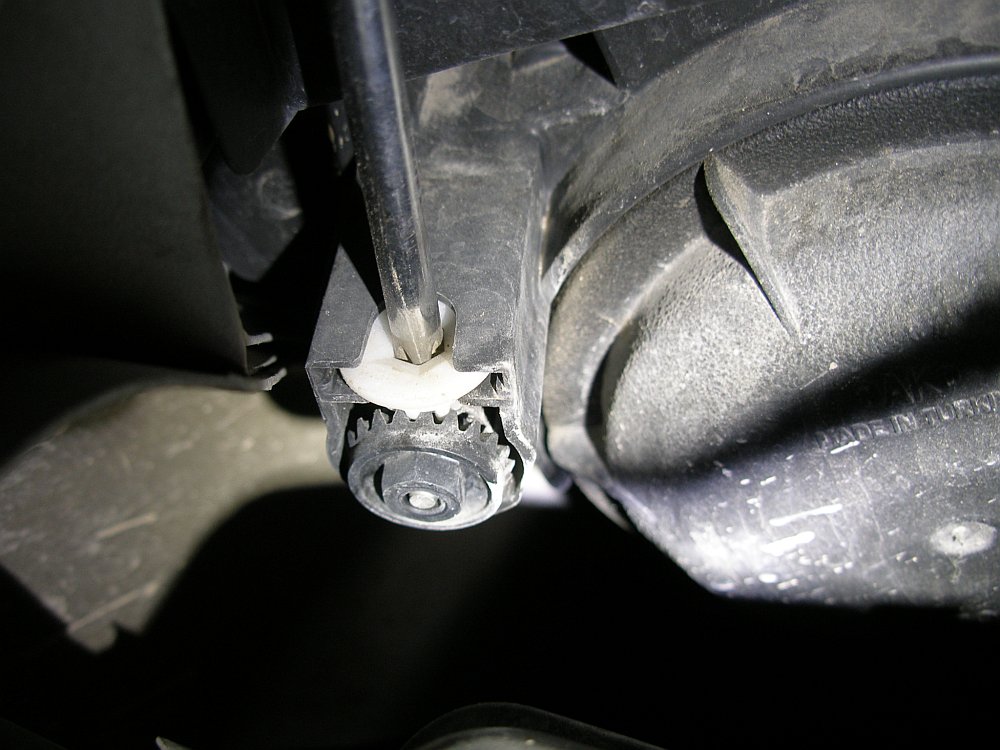

9. Если галочки от фар не попадают в положение 2, то вращая регулировочные винты на фаре, отрегулируйте положение на экране светового пятна для каждой фары по горизонтали, а также по вертикали.

10. После настройки садимся в машину и едем ещё на 2 метра назад.

Примечание: галочки от фар должны переместиться из положения 2 в положение 3. В противном случаем произведите регулировку света фар еще раз.

11. Продолжайте отъезжать на 2 метра назад до 10 раз.

Примечание: при несовпадении галочек от фар на любой из отметок, производите регулировку света фар.

12. Ближний и дальний свет фар регулируется одновременно. После настройки ближнего света фар, дальний задастся за счет геометрии рефлектора.
