Снятие и установка переднего буфера (бампера) Fiat Doblo 2005

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Аккумуляторная дрель-шуруповерт
  • Бита с магнитной торцевой головкой для шуруповерта на 17 мм
  • Торцевая головка на 22 мм
  • Бита Force 1/4 Torx Т5
  • Домкрат

Примечание: можно не снимать колесо, однако его придется вывернуть в левую и правую сторону соответственно для каждой стороны, так как они будут мешать в процессе работы. Вся процедура аналогична для левой и правой стороны.

Описание:

Схема элементов крепления переднего бампера Fiat Doblo

Схема элементов крепления переднего бампера Fiat Doblo

1. Заглушите автомобиль и поставьте под задние колеса упоры.

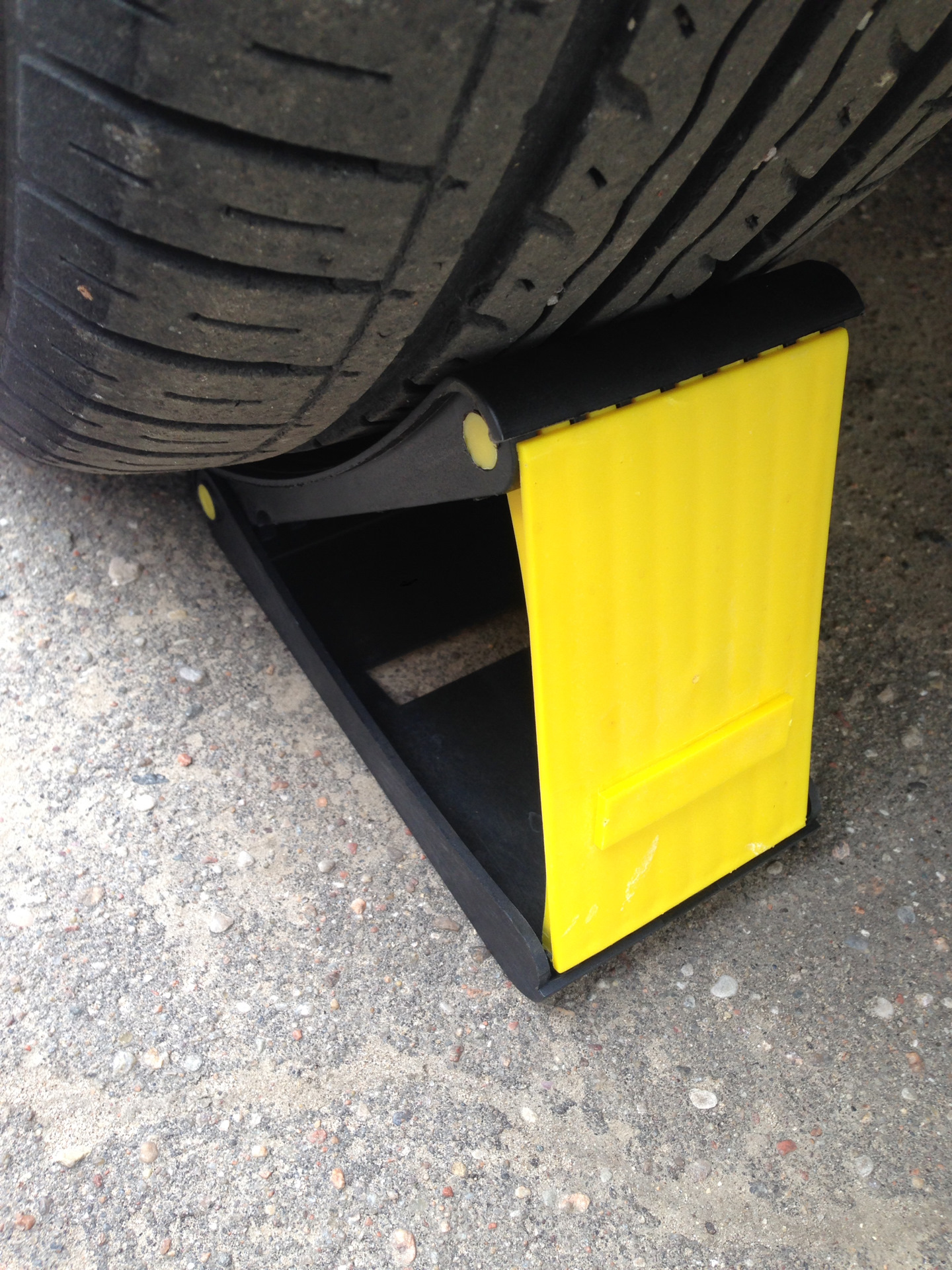

Ставим под задние колеса автомобиля противооткатные упоры Fiat Doblo



2. Поддомкратьте перед автомобиля.

Поднимаем перед автомобиля при помощи домкрата Fiat Doblo



3. Снимаем колесо.

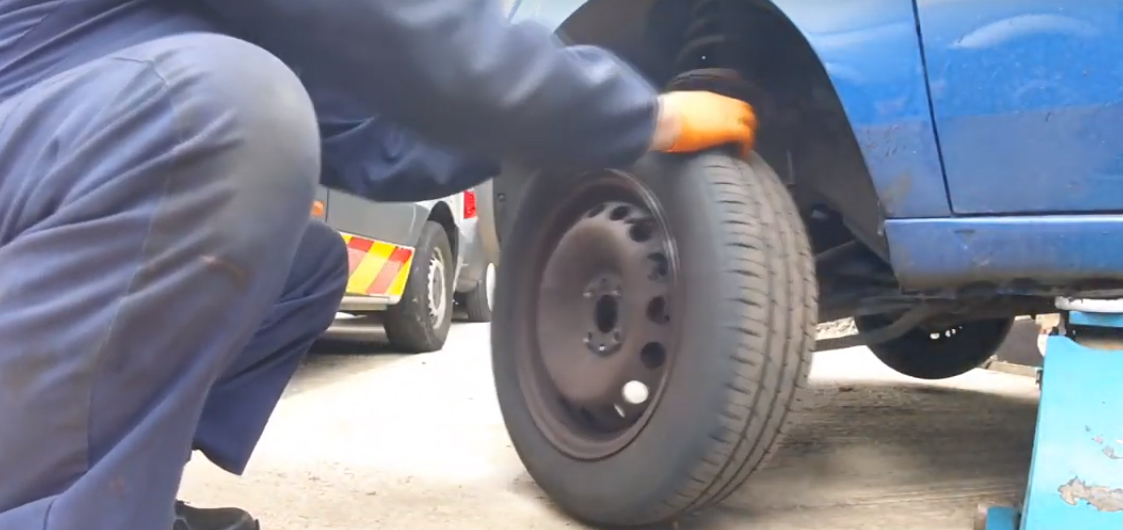

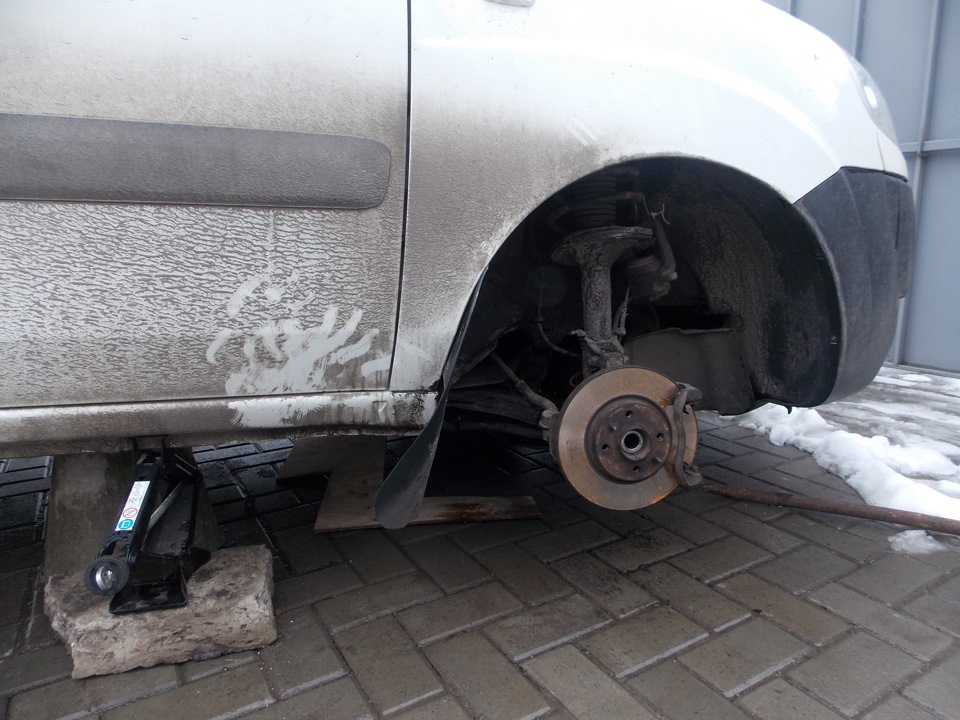

Снимаем передние колеса автомобиля Fiat Doblo



4. Открутите передние крайние саморезы крепления подкрылка, чтобы добраться до внутренних саморезов крепления переднего бампера.

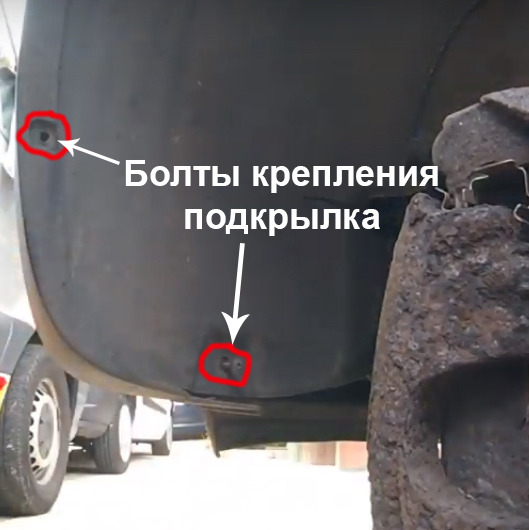

Расположение болтов крепления подкрылка Fiat Doblo



Откручиваем болты крепления подкрылка Fiat Doblo

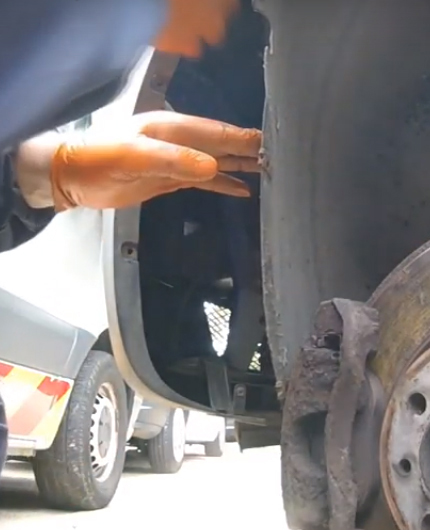

Отодвигаем подкрылок для обеспечения доступа к болтам крепления переднего бампера Fiat Doblo

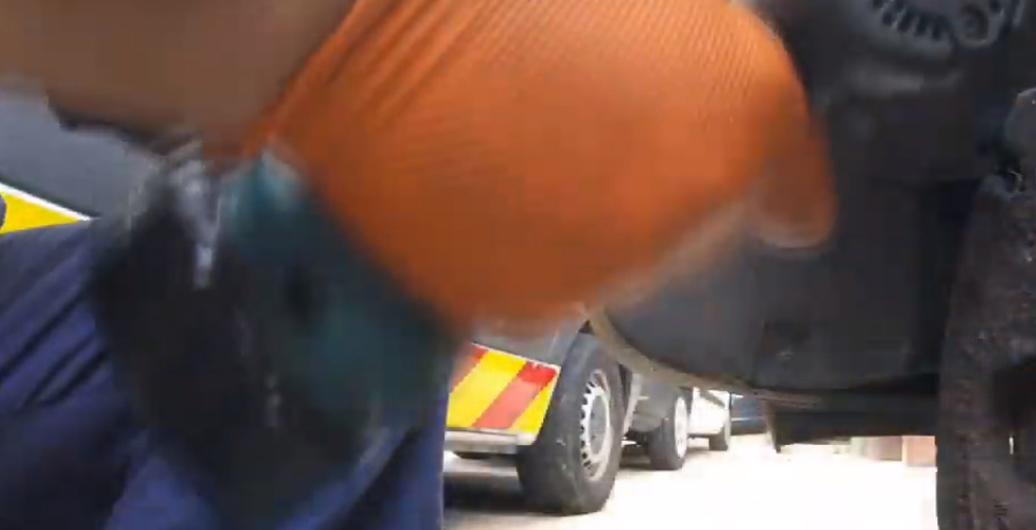

5. Открутите болты крепления переднего бампера внутри колесной арки.

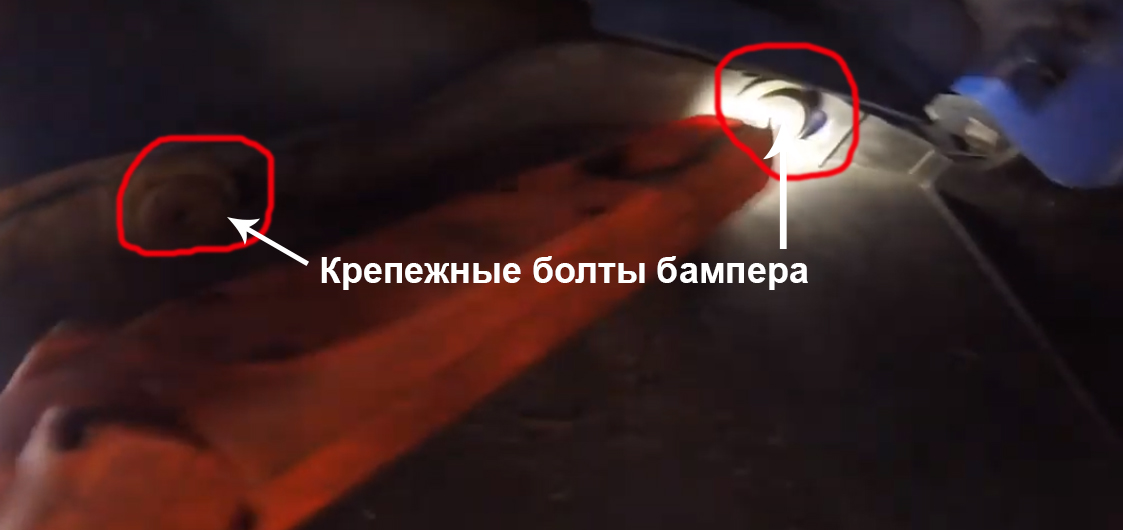

Расположение болтов крепления переднего бампера внутри колесной арки Fiat Doblo

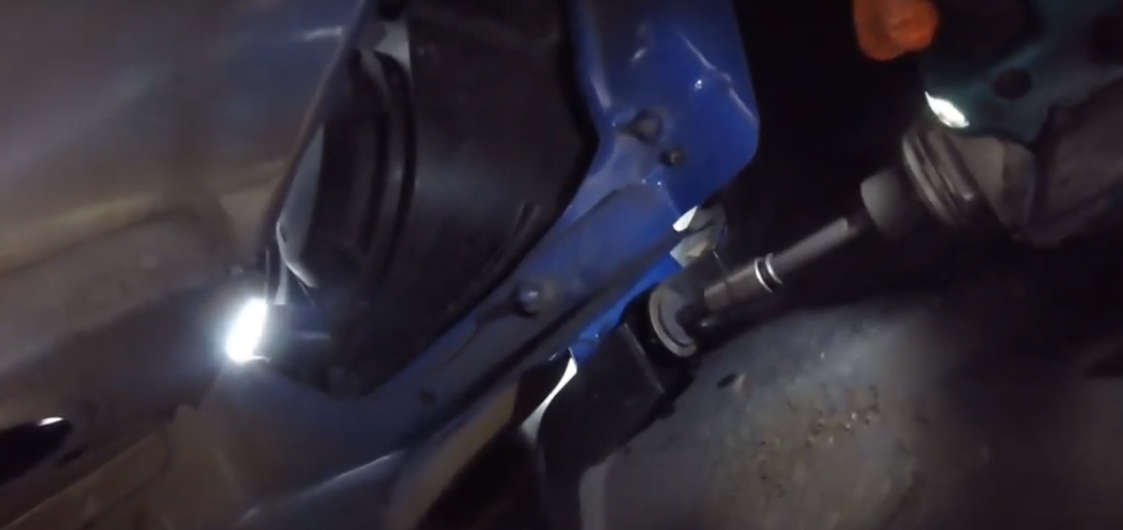

Откручиваем болты крепления переднего бампера внутри колесной арки Fiat Doblo



Откручиваем болты крепления переднего бампера внутри колесной арки Fiat Doblo

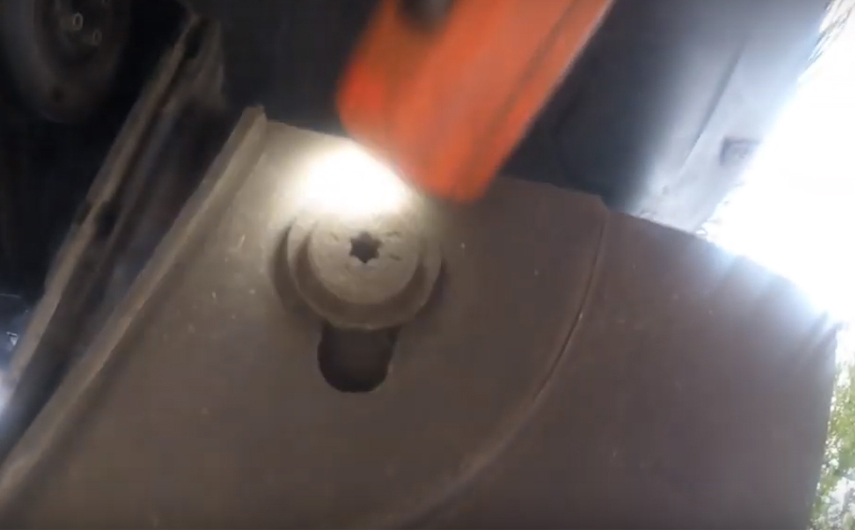

6. Открутите саморезы, закрепляющие нижнюю часть бампера к кузову автомобиля.

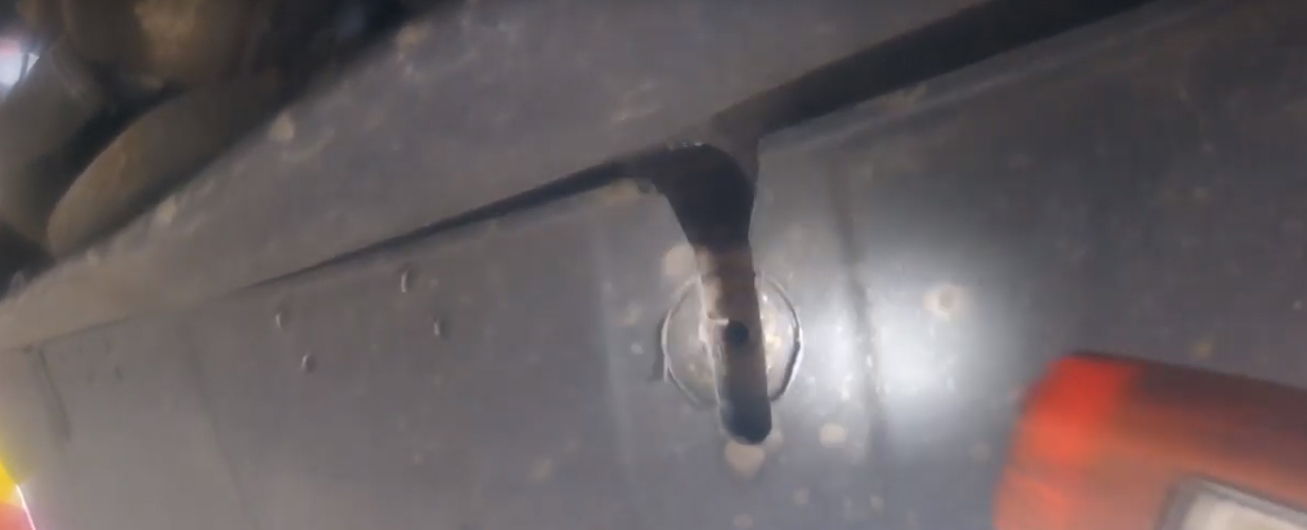

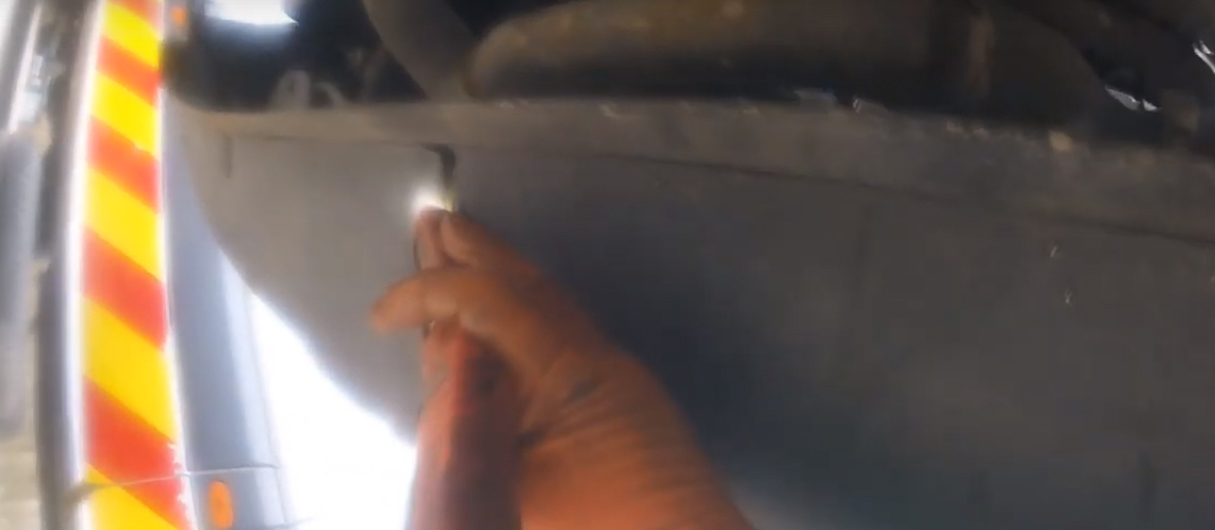

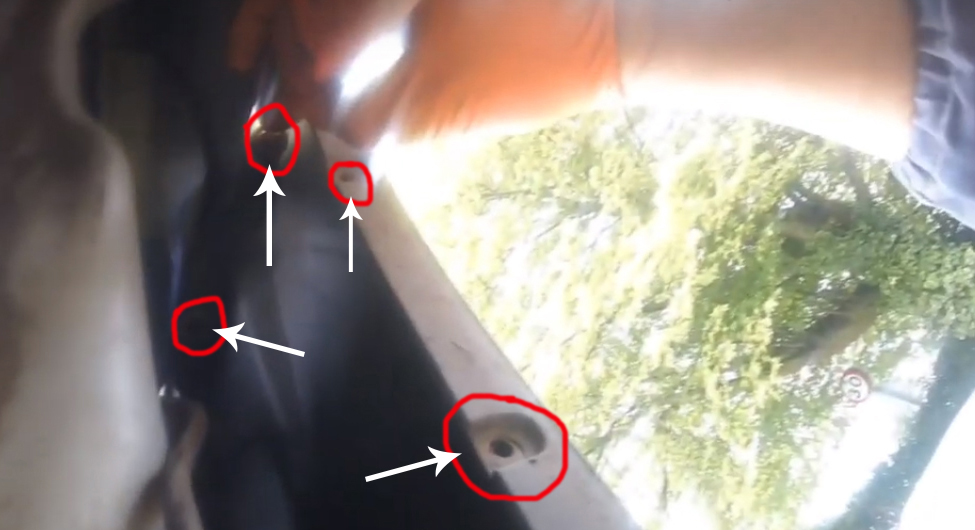

Откручиваем саморезы, закрепляющие нижнюю часть бампера к кузову Fiat Doblo



Откручиваем саморезы, закрепляющие нижнюю часть бампера к кузову Fiat Doblo



Откручиваем саморезы, закрепляющие нижнюю часть бампера к кузову Fiat Doblo



Откручиваем саморезы, закрепляющие нижнюю часть бампера к кузову Fiat Doblo



Примечание: угловые части соединяющие бампер и крыло держатся на клипсах, будьте осторожны, чтобы не повредить их.

7. Открываем капот и откручиваем болты крепления верхней части бампера к кузову.

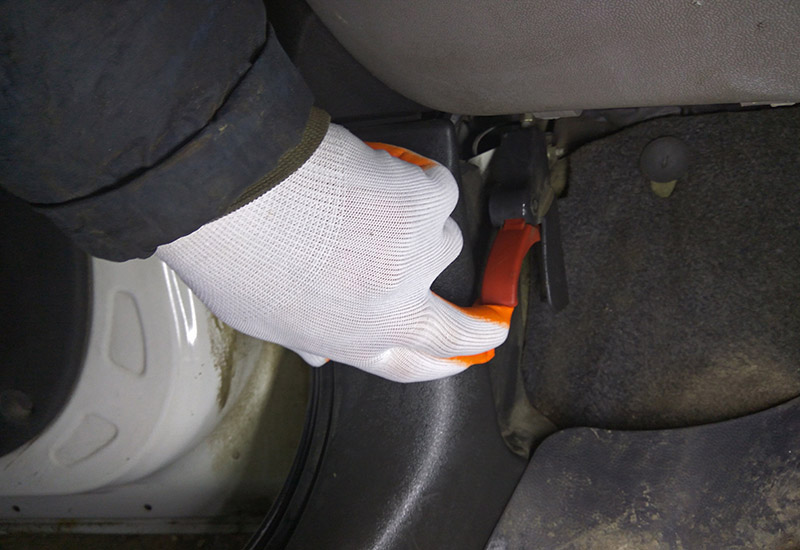

Открываем капот при помощи рычага, расположенного с левой стороны от рулевой колонки Fiat Doblo

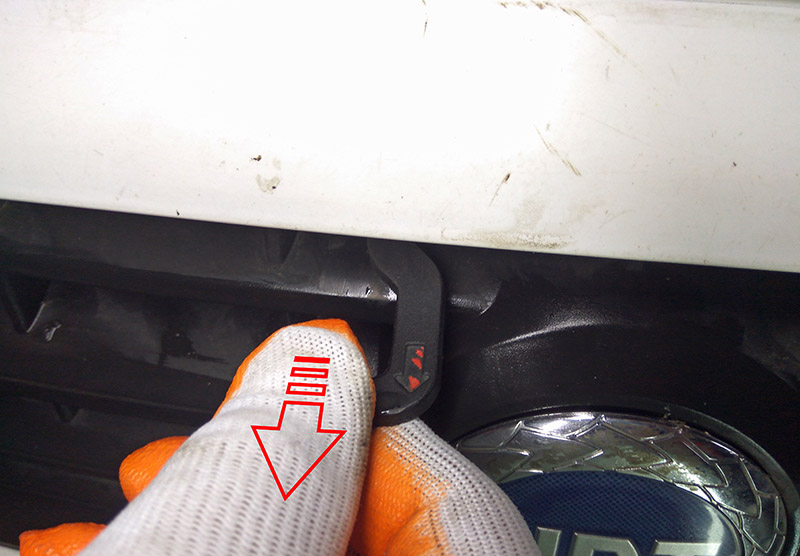

Открываем капот при помощи рычага, расположенного на краю капота Fiat Doblo

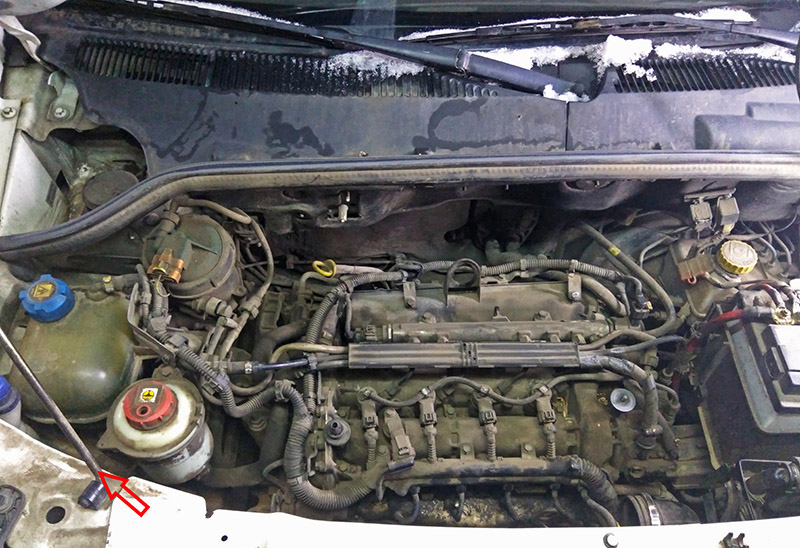

После открытия, ставим упор капота Fiat Doblo

Устанавливаем капот в упор

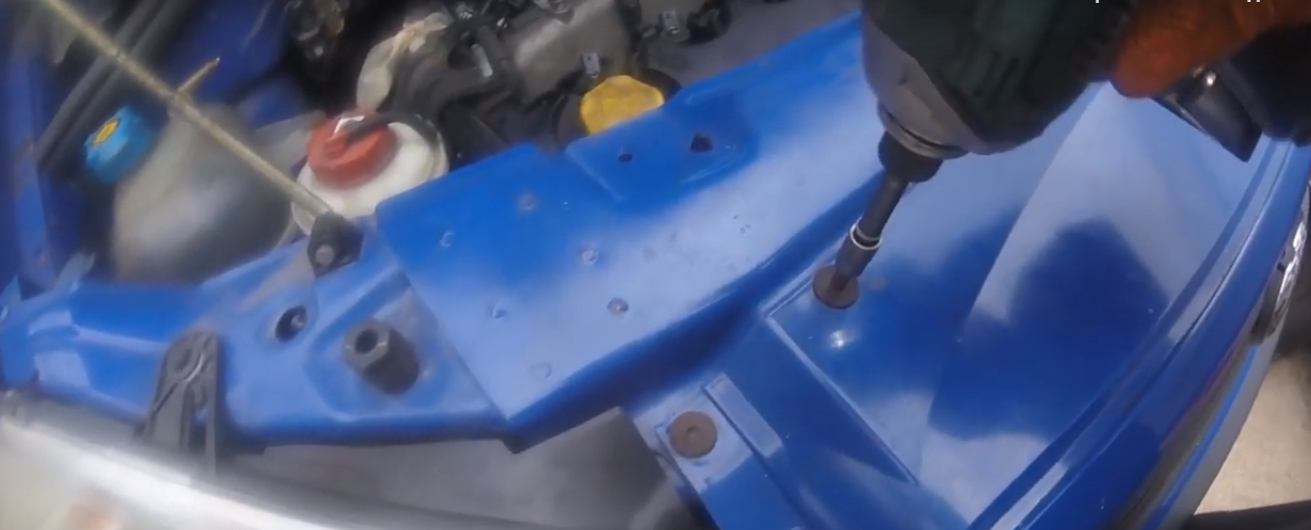

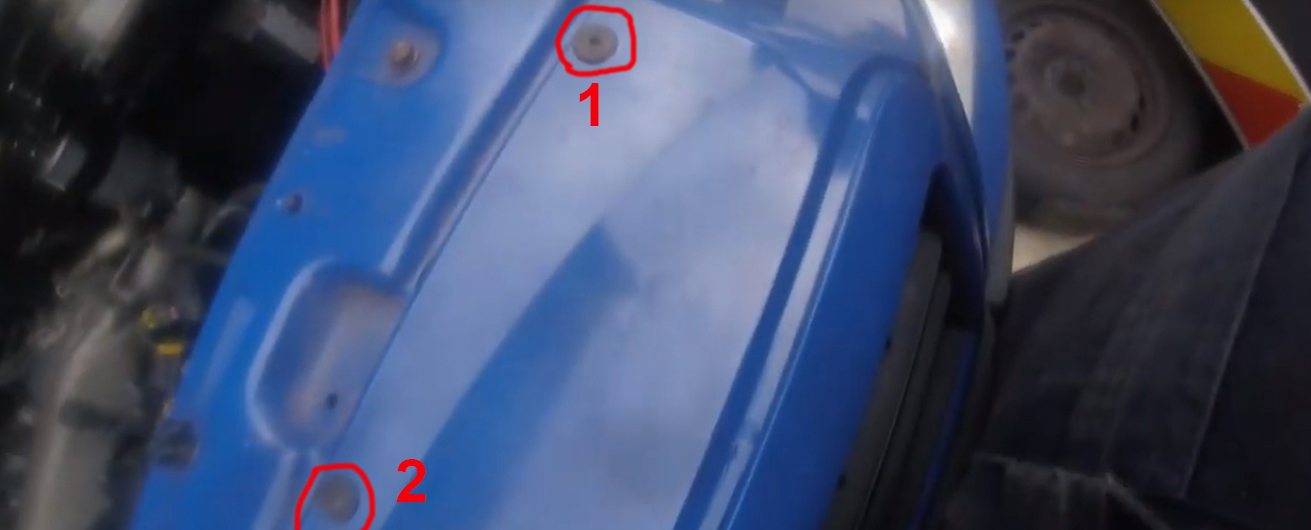

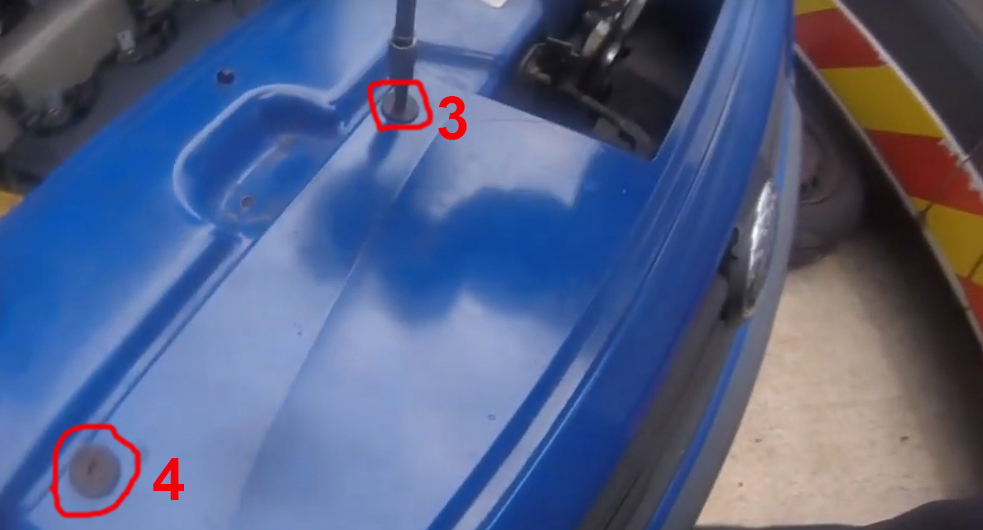

Откручиваем болты крепления бампера к кузову под капотом Fiat Doblo



Откручиваем болты крепления бампера к кузову под капотом Fiat Doblo



Откручиваем болты крепления бампера к кузову под капотом Fiat Doblo

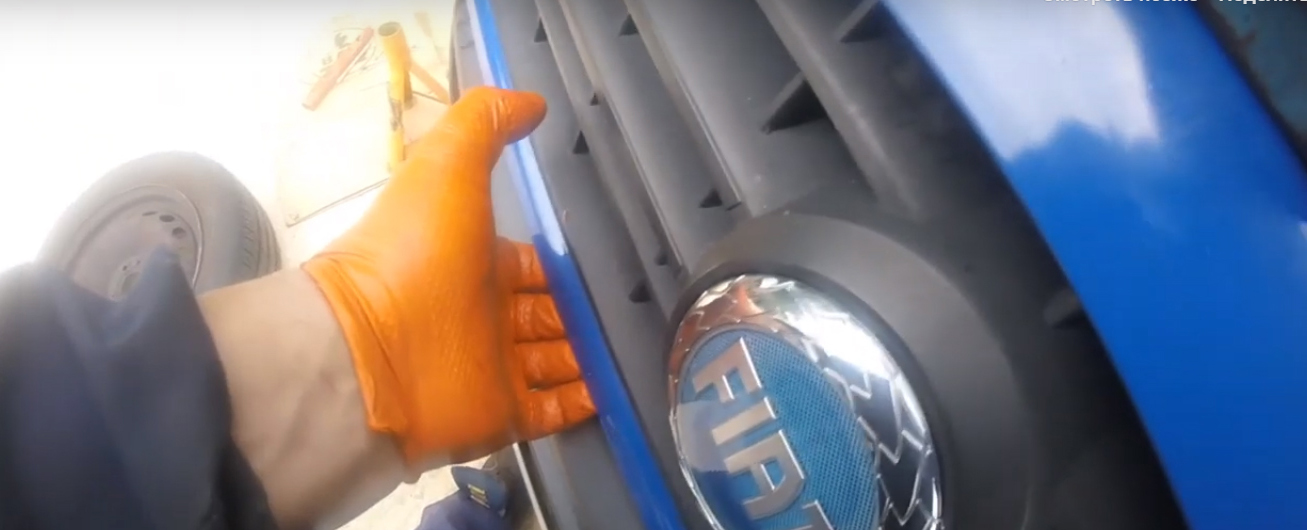

8. Снимаем решетку радиатора, по периметру она держится на клипсах.

Снимаем решетку радиатора автомобиля Fiat Doblo



Примечание: начинайте демонтаж решетки снизу, вытаскивая ее на себя.

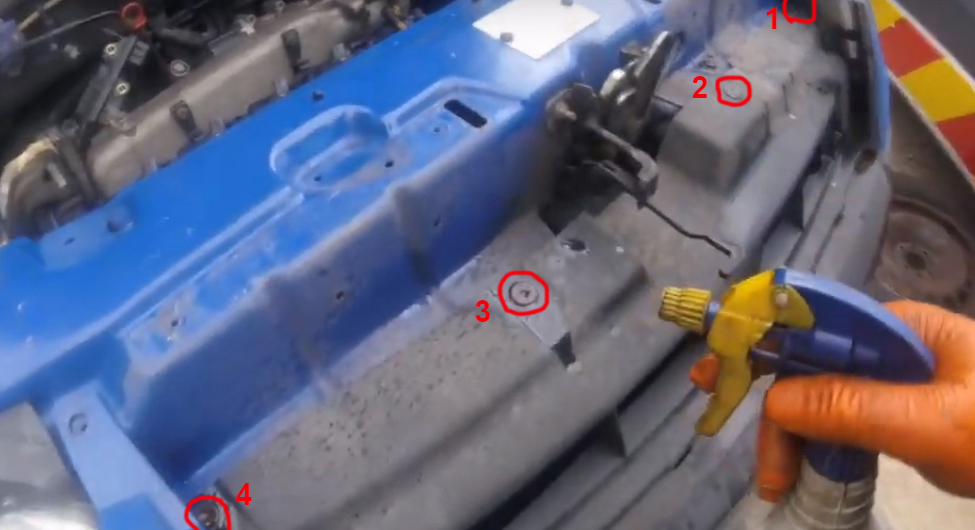

9. Откручиваем болты под решеткой радиатора.

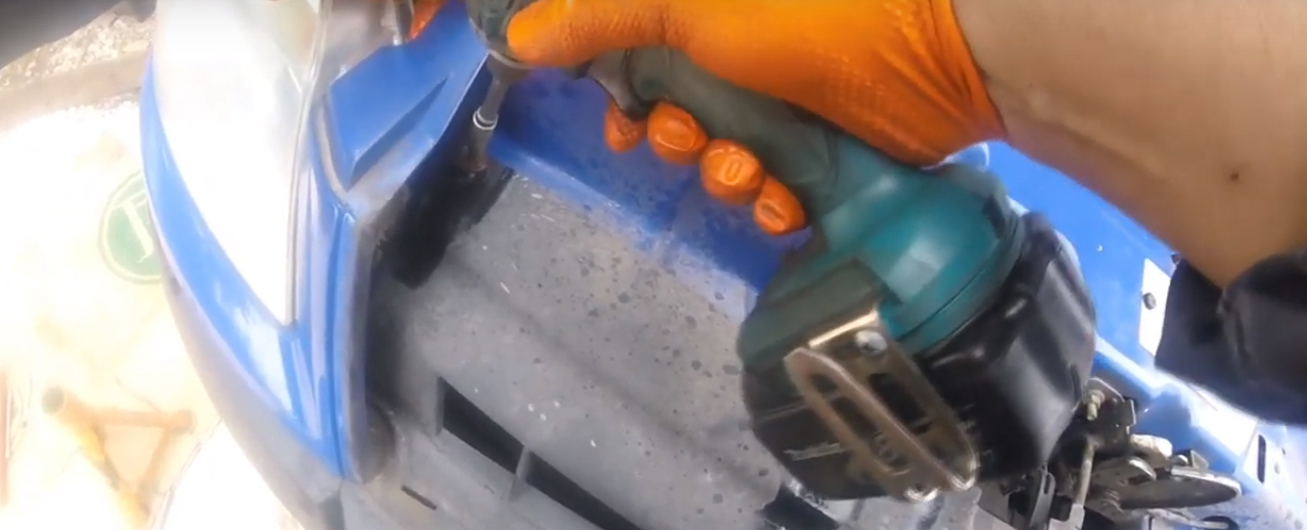

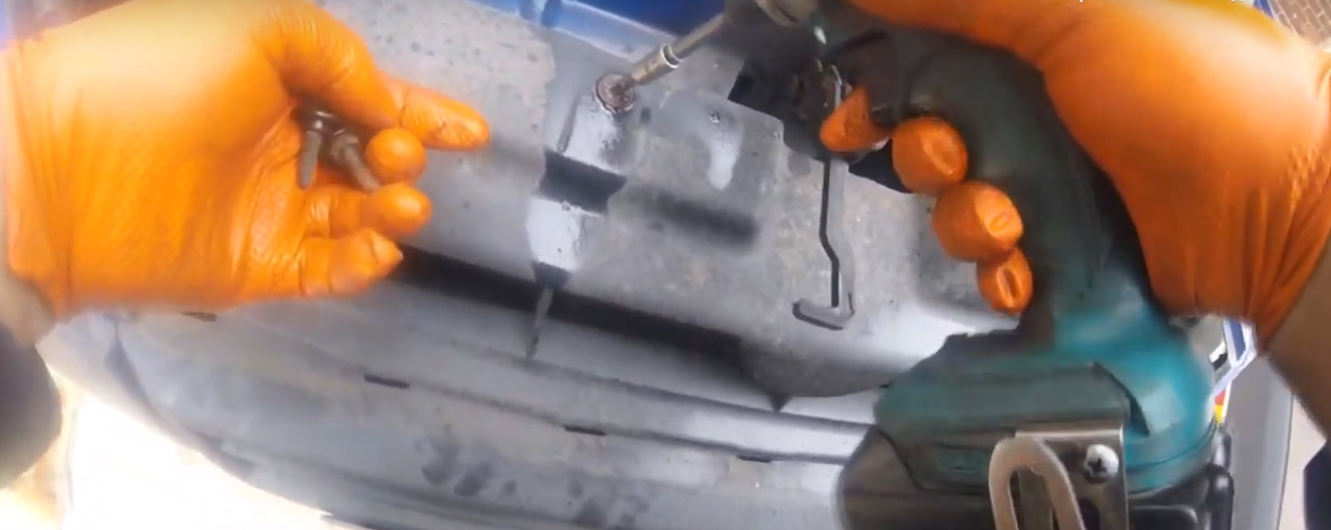

Откручиваем болты под решеткой радиатора Fiat Doblo



Откручиваем болты под решеткой радиатора Fiat Doblo



Откручиваем болты под решеткой радиатора Fiat Doblo



10. Снимаем передний бампер.

Снимаем передний бампер автомобиля Fiat Doblo



Снятый передний бампер автомобиля Fiat Doblo



Примечание: бампер необходимо подтянуть немного вверх, и потом сдвинуть на себя, чтобы вытащить его из пазов. В случае, если на машине установлены противотуманные фары, не забываем отсоединить клеммы питания перед полным демонтажем бампера.

11. Производим установку в обратном порядке.

Источник:

https://carpedia.club
