Проверка и регулировка свободного хода педали тормоза Fiat Doblo

Инструменты:

• Измерительная линейка
• Отвертка с крестовым сечением
• Трещетка
• Набор головок

Описание:

1. Нажмите на педаль тормоза несколько раз, после чего отпустите педаль.

2. Возьмите линейку и измерьте расстояние педали от пола до края педали.

3. Затем нажмите на педаль рукой до появления сопротивления, после чего в этом положении замерьте расстояние.

Примечание: это расстояние и считается свободным ходом педали, как правило оно должно быть в районе от 1 до 5 мм. Если же этот параметр превышен, то вам необходимо отрегулировать его.

Причиной появление может быть износ вилки толкателя вакуумного усилителя. Если расстояние меньше нормы, то у вас может появится не полное расторможение колес, в обратном случае может снизиться эффективность работы тормозной системы.

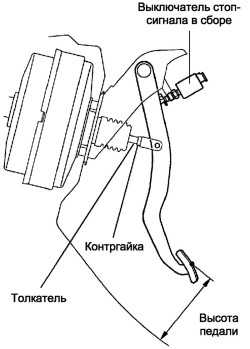

4. Установите педали тормоза и сцепления на одинаковую высоту от пола кузова.

Примечание: регулировка свободного хода педали тормоза заключается в установке правильного зазора между толкателем и поршнем главного цилиндра, путем изменения длины толкателя.

5. Снимите нижнюю отделочную накладку панели приборов.

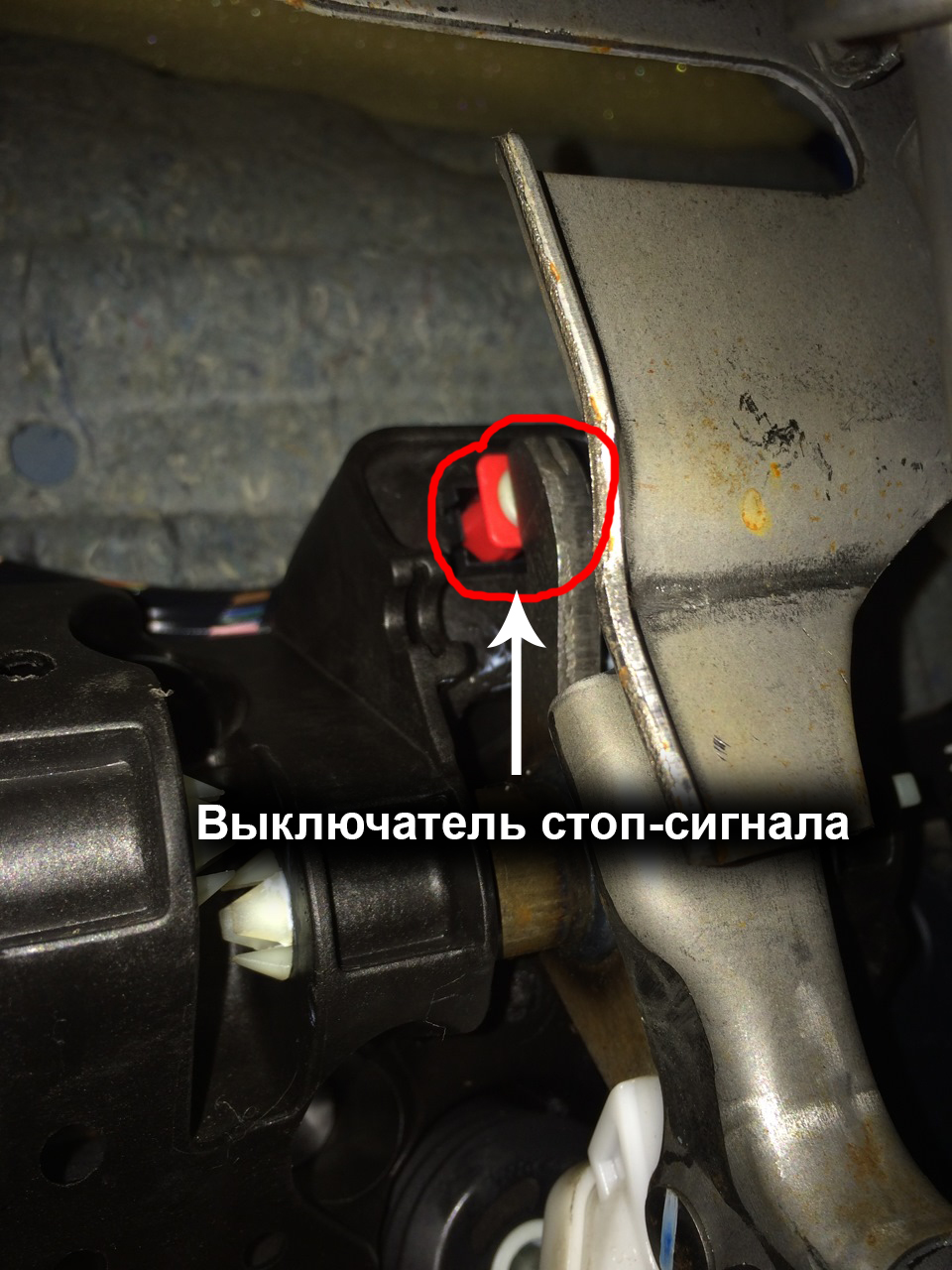

6. Отсоедините разъем от выключателя стоп-сигнала.

7. Снимите выключатель стоп-сигнала в сборе.

8. Ослабьте затяжку контргайки 2 вилки и, удерживая толкатель 3 от проворачивания, вращайте вилку 1 в нужную сторону.

9. Затяните контргайку толкателя.

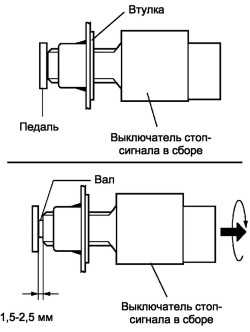

10. Вставьте выключатель стоп-сигнала во втулку так, чтобы он слегка коснулся педали тормоза.

11. Окончательно установите выключатель стоп-сигнала, повернув его на четверть по часовой стрелке.

12. Подсоедините разъем к выключателю стоп-сигнала в сборе.
