Замена защитного чехла рулевой тяги Skoda Octavia

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструмент:

  • Бокорезы
  • Гаечный ключ рожковый 19 мм
  • Баллонный ключ
  • Башмаки - 2 шт
  • Домкрат винтовой
  • Плоскогубцы
  • Маркер
  • Штангенциркуль

Детали и расходники:

  • Хомут для закрепления защитного чехла рулевой тяги - 2 шт
  • Защитный чехол рулевой тяги
  • Аэрозольная смазка типа WD-40

Примечание:

Для наглядности некоторые этапы работы показаны на снятом рулевом механизме Skoda Octavia.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

Установка противооткатных башмаков Шкода Октавия

2. Приподнимите переднюю часть автомобиля и снимите колесо со стороны заменяемой тяги.

Снятие колеса Шкода Октавия

Примечание:

Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обработайте легкопроникающей смазкой, например WD-40.

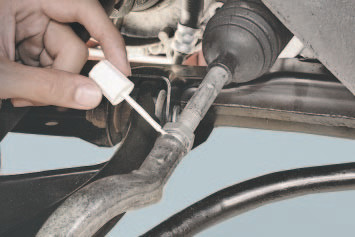

3. Пометьте на резьбе рулевой тяги положение торца контргайки наконечника тяги, чтобы после сборки по возможности не изменилось схождение колес.

Нанисение метки на резьбу рулевой тяги положения торца контргайки наконечника тяги Шкода Октавия

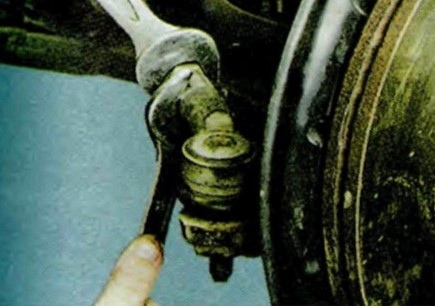

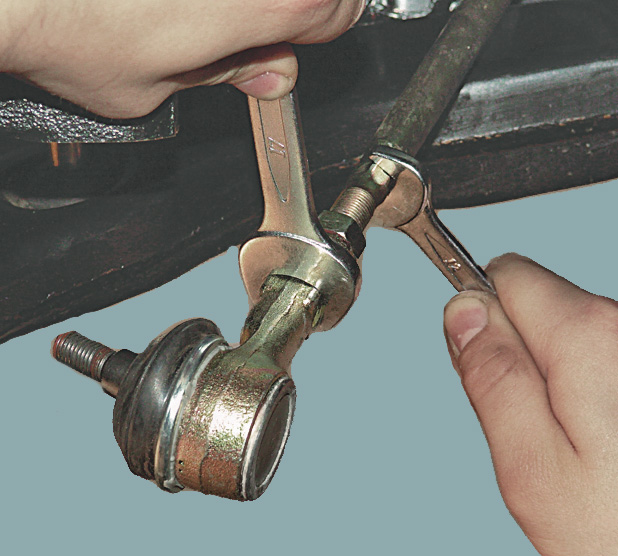

4. Ослабьте затяжку контргайки наконечника тяги.

Осление затяжки контргайки наконечника тяги Шкода Октавия

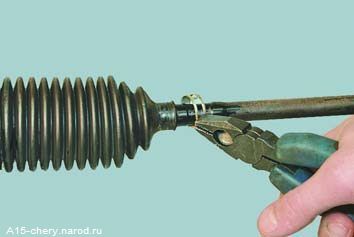

5. Сожмите плоскогубцами и сдвиньте хомут крепления чехла к рулевой тяге.

Снятие чехла рулевой тяги Шкода Октавия

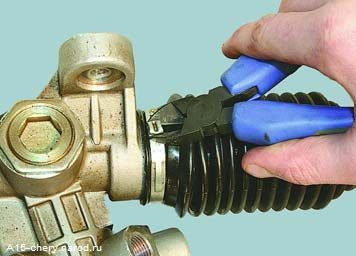

6. Перекусите бокорезами замок хомута крепления чехла к корпусу рулевого механизма и снимите хомут.

Снятие чехла рулевой тяги Шкода Октавия

7. Сдвиньте чехол с посадочной поверхности корпуса рулевого механизма.

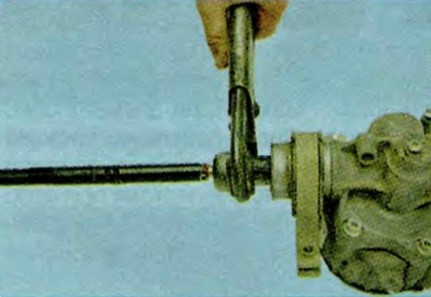

8. Выверните тягу из наружного наконечника. При этом защитный чехол будет вращаться вместе с тягой.

Выворачивания тяги из наружного наконечника Шкода Октавия

9. Отверните контргайку от тяги.

Отворачивание контргайки от тяги Шкода Октавия

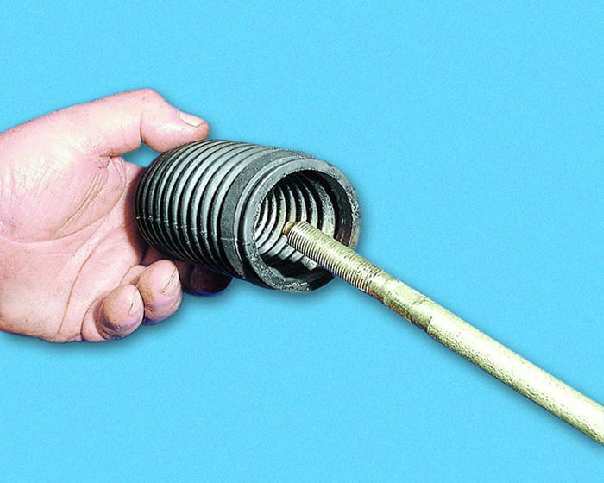

10. Снимите защитный чехол с рулевой тяги.

Снятие защитного чехла рулевой тяги Шкода Октавия

11. Установите новый чехол и снятые детали в обратной последовательности.

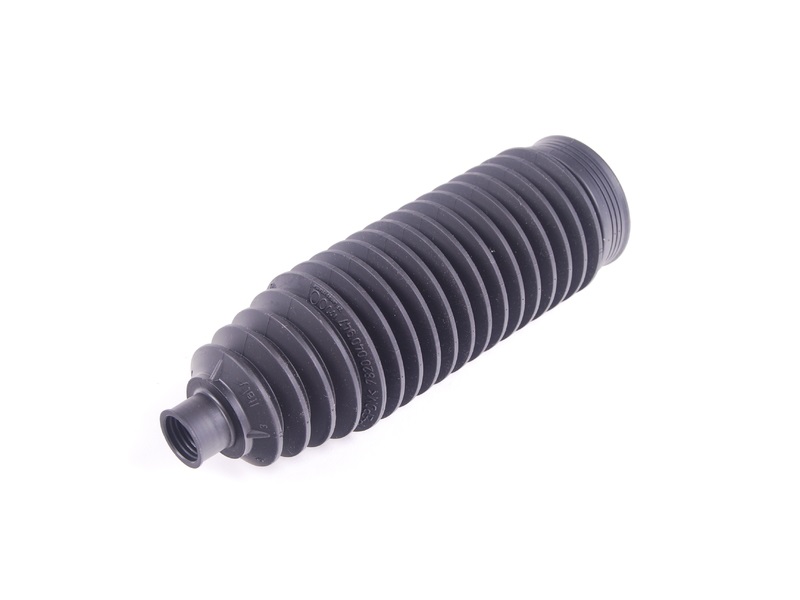

Новый чехол рулевой тяги Шкода Октавия

12. Затяните контргайку, после чего ее торец должен совпасть с нанесенной на тягу меткой.

13. Установите новый хомут крепления чехла к корпусу рулевого механизма.

Примечание:

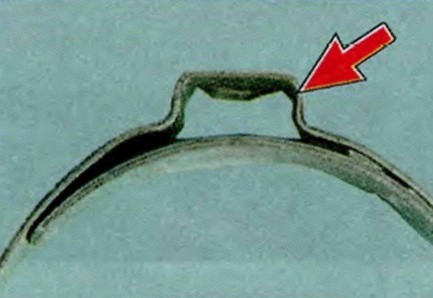

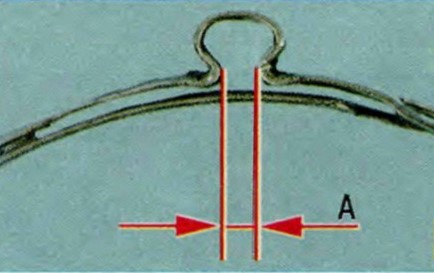

Хомут крепления защитного чехла к корпусу рулевого механизма одноразовый. При сборке обязательно замените его новым. Индикатор правильного «обжатия» хомута - зазор А. Он должен составлять 2,4-2,8 мм. Если зазор больше, «дожмите» хомут до нормы, если меньше, замените хомут.

Вид правильно обжатого хомута Шкода Октавия

Вид правильно обжатого хомута Шкода Октавия

14. Проверьте и при необходимости отрегулируйте углы установки передних колес в специализированной мастерской.
