Замок зажигания (замена контактной группы выключателя зажигания) на автомобиле Волга ГАЗ 31105

Инструменты:

• зубило
• паяльник 40 - 65 Вт
• отвертка плоская средняя

Детали и расходники:

• припой оловянно-свинцовый ПОС-40
• канифоль

Примечание:

При необходимости замены в автомобиле Волга ГАЗ 31105 замка зажигания с помощью зубила отворачиваем два специальных болта крепления замка зажигания к основанию продрулевых переключателей .

1. Для замены контактной группы замка зажигания снимаем кожух рулевой колонки.

2. Разъединяем колодки проводов контактной группы замка зажигания.

Примечание:

Далее для наглядности работа показана на снятой рулевой колонке.

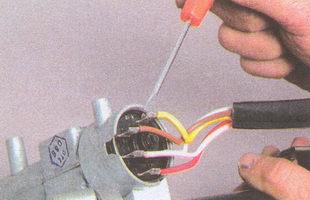

3. Отверткой поддеваем стопорное кольцо замка зажигания.

4. Снимаем стопорное кольцо.

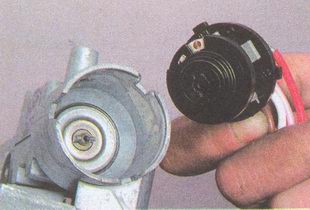

5. Вынимаем контактную группу из корпуса замка зажигания.

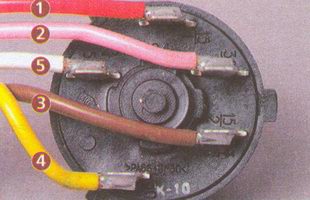

6. При необходимости отпаиваем от выводов контактной группы замка зажигания провода. Устанавливаем контактную группу замка зажигания в обратной последовательности. Припаивать провода к выводам контактную группу замка зажигания необходимо в следующем порядке:

вывод 15-1  - красный провод  - поз.1 на фото

вывод 30-1  - розовый провод  - поз.2 на фото

вывод 15-2  - коричневый провод  - поз.3 на фото

вывод 30  - желтый провод  - поз.4 на фото

вывод 50  - белый провод  - поз.5 на фото
