Зарядка аккумуляторной батареи BMW X5 I E53 1999 - 2006

Инструмент:

• Зарядное устройство
• Гаечный ключ рожковый 10 мм (при необходимости)
• Гаечный ключ рожковый 13 мм (при необходимости)

Детали и расходники:

• Чехлы для изолирования проводов, резиновые перчатки (при необходимости)
• Аккумуляторная батарея подходящей емкости (при необходимости замены)

Примечания:

Производитель рекомендует производить зарядку аккумулятора только через клеммы в моторном отсеке. Однако, не всегда такой способ подходит. В ситуации, когда нужно также произвести проверку аккумуляторной батареи (АКБ), снять ее/подзарядить отдельно, нужно получить доступ непосредственно к батарее.

Предупреждение:

Перед зарядкой аккумуляторной батареи следует проверить сначала напряжение в спокойном состоянии без снятия ее с автомобиля. Если напряжение составляет 10 В и ниже, возможна неисправность одной или нескольких элементов или повреждение аккумуляторной батареи в целом. В этом случае аккумуляторную батарею необходимо снять, чтобы выделяющиеся при зарядке газы не повредили находящееся рядом оборудование. Следует попытаться восстановить неисправные элементы батареи малым зарядным током. Как снять аккумулятор на БМВ Х5 Е53 описано в этой статье.

1. Выключите зажигание автомобиля. Подзаряжать АКБ на автомобиле можно только при неработающем двигателе.

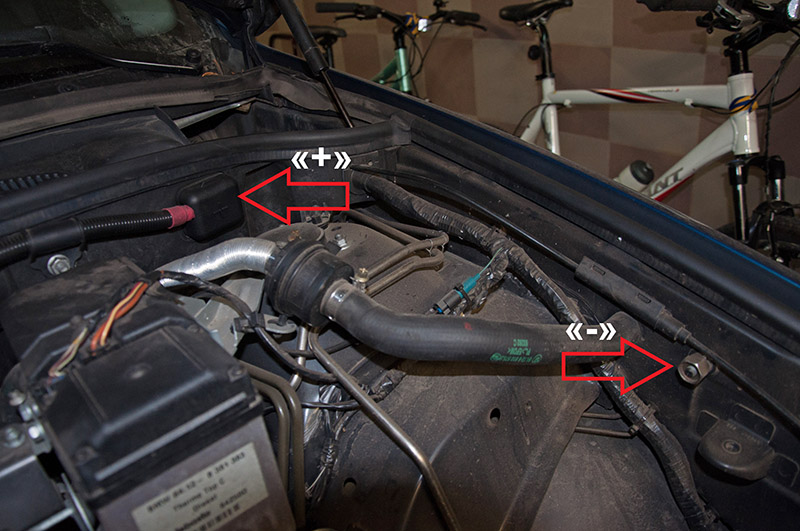

2. Откройте капот автомобиля. Специальные выводы находятся в левой части моторного отсека. Подробно о том как открыть капот на БМВ Х5 Е53 описано в этой статье.

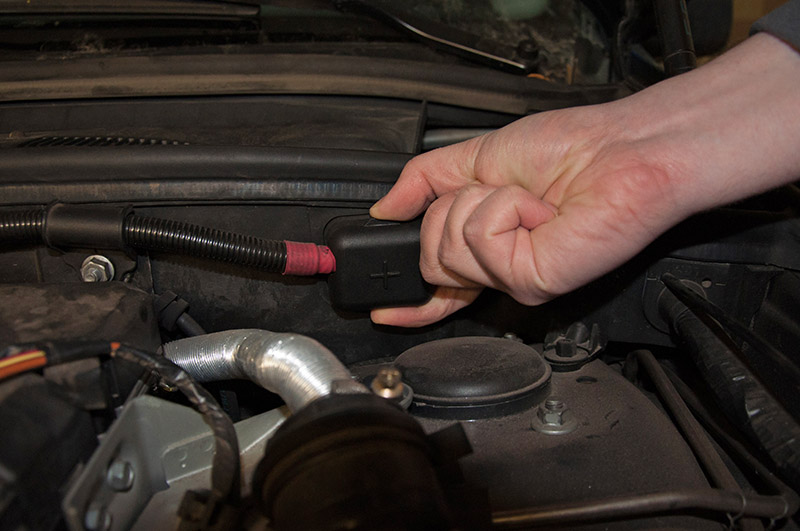

3. Плюсовой вывод для зарядки находится под капотом на щитке моторного отсека. Откройте крышку вывода для подключения внешнего источника питания.

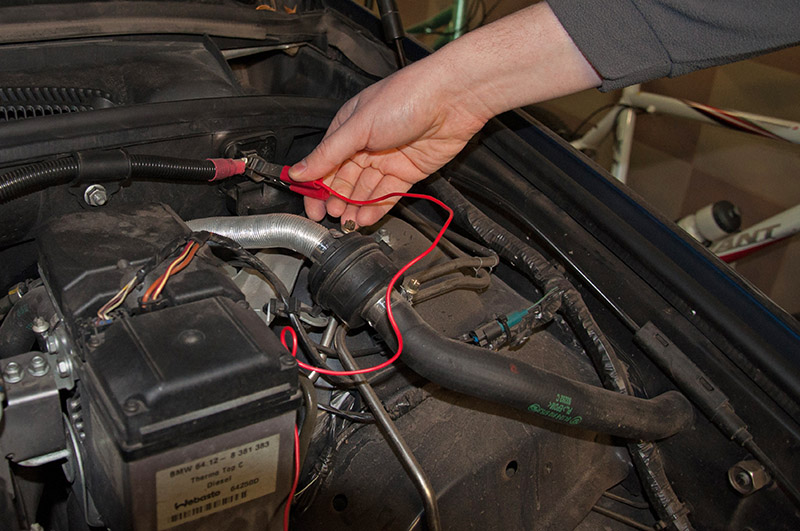

4. Закрепите положительный зажим кабеля зарядного устройства на плюсовом выводе автомобиля.

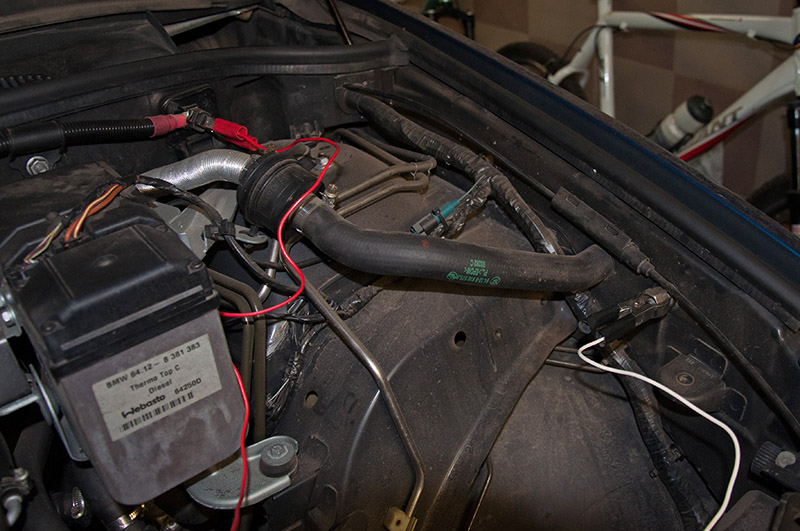

5. Специальная гайка "массы" расположена на левом крыле пространства моторного отсека. Закрепите отрицательный зажим кабеля зарядного устройства на специальной гайке "массы".

6. Зарядите аккумулятор до необходимых нормативных параметров и отключите зарядное устройство от специальных клемм под капотом.

Если есть необходимость провести зарядку АКБ непосредственно через её клеммы, откройте багажник и получите доступ к батарее, как описано в статье "Снятие и установка аккумуляторной батареи BMW X5 I E53 1999 - 2006".

Примечание:

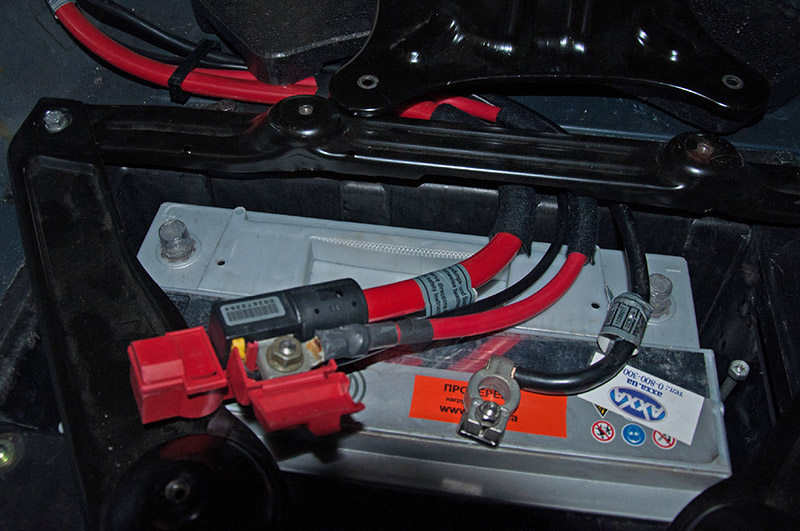

Если планируется только проверка и зарядка аккумулятора БМВ Х5 без её снятия, то можно ограничиться только снятием стального купола для удержания запасного колеса.

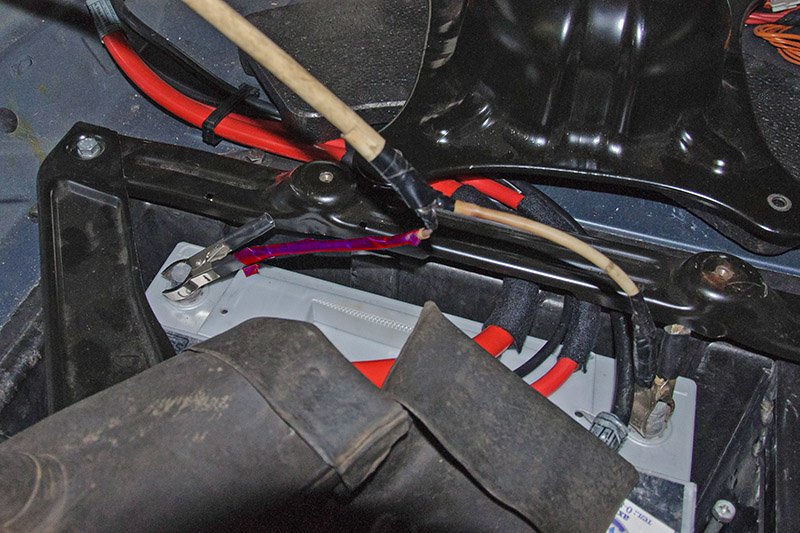

8. Отключите сначала "минусовый" провод (черный), а затем "плюсовый" провод (красный) от аккумулятора.

Примечание:

После отключения проводов, рекомендуется изолировать их с помощью специальных чехлов или простых резиновых перчаток из толстой резины.

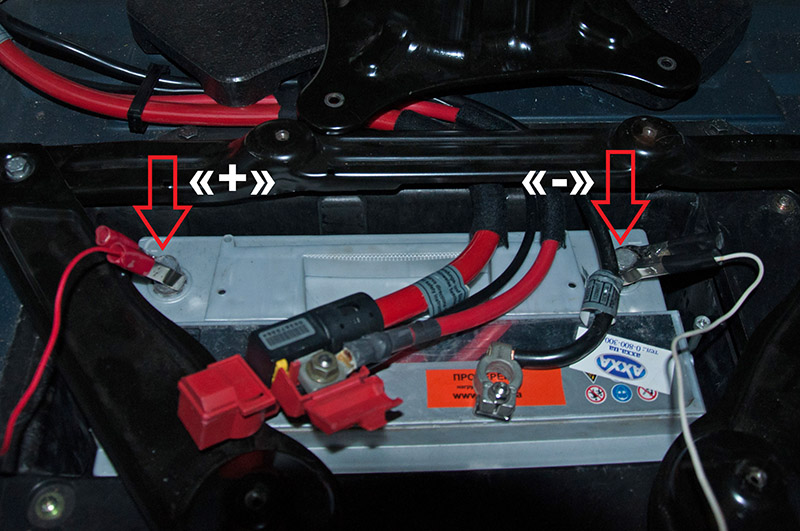

9. Закрепите положительный зажим кабеля зарядного устройства на "плюсовом" выводе АКБ, а затем отрицательный зажим кабеля зарядного устройства на "минусовом" выводе АКБ.

10. Если требуется полная проверка АКБ БМВ Х5 с замером плотности электролита и последующей зарядкой или заменой аккумулятора - снимите все остальные детали и демонтируйте АКБ.

11. Произведите зарядку батареи или замените ее новой.

Предупреждение:

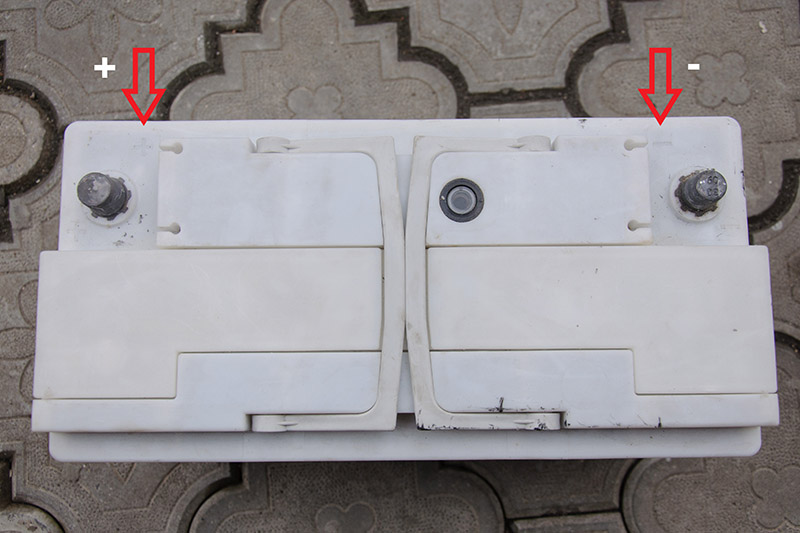

Выполняя работы с аккумуляторной батареей необходимо всегда соблюдать полярность и очередность отсоединения/подсоединения. К специальным выводам или АКБ провода подключаются в такой последовательности: сначала "плюс" (красный), потом "минус" (черный). Отключение производится в обратном порядке: сначала "минус" (черный), потом "плюс" (красный).

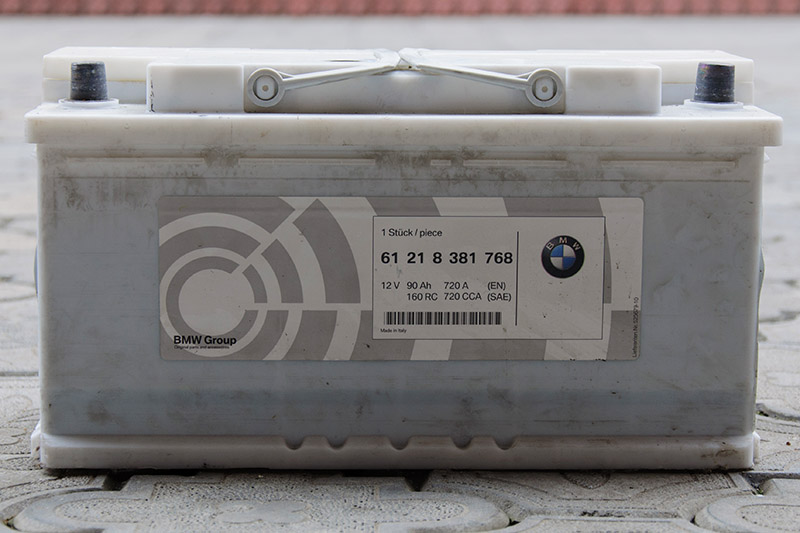

Аккумуляторные батареи БМВ Х5 Е53 для замены в зависимости от двигателя (в скобках указаны заводские каталожные номера):

• 3.0D - от 90 А·ч (61218381768, 61217604822, 61216924023)
• 3.0i - от 70 до 90 А·ч (61218381730, 61216924021, 61218381768, 61217604822, 61216924023)
• 4.4i, 4.6i, 4.8i - от 90 А·ч (61218381768, 61217604822, 61216924023)

Примечание:

Батарею большего объема заряда выбирают при оснащении автомобиля автономным отопителем, либо при частой эксплуатации в условиях низких наружных температур.
