![](/uploads/14519/24.08.2015_18-43-27a237d42c.jpg)
Блок управления Motronic, зажигание Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14519/24.08.2015_18-44-451f0227d7.jpg)
Блок управления Motronic, включатель тормозной педали, датчик положения педали сцепления Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14519/24.08.2015_18-46-181880376c.jpg)

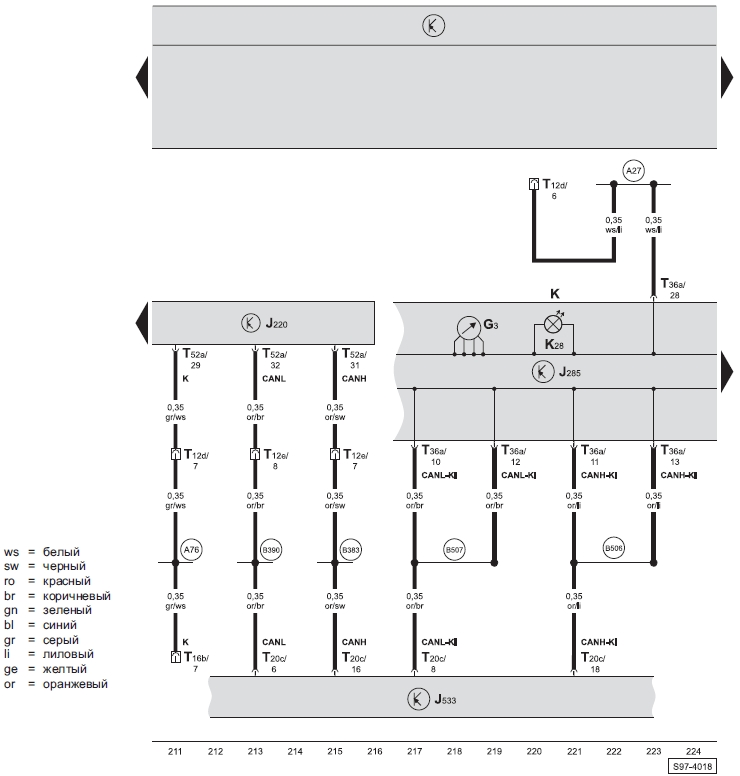

Блок управления Motronic, измерительные механизмы указателя уровня топлива, топливный насос, реле топливного насоса (подкачка топлива) Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14519/24.08.2015_18-48-032c67d965.jpg)
![](/uploads/14519/24.08.2015_18-49-53f93e4f56.jpg)

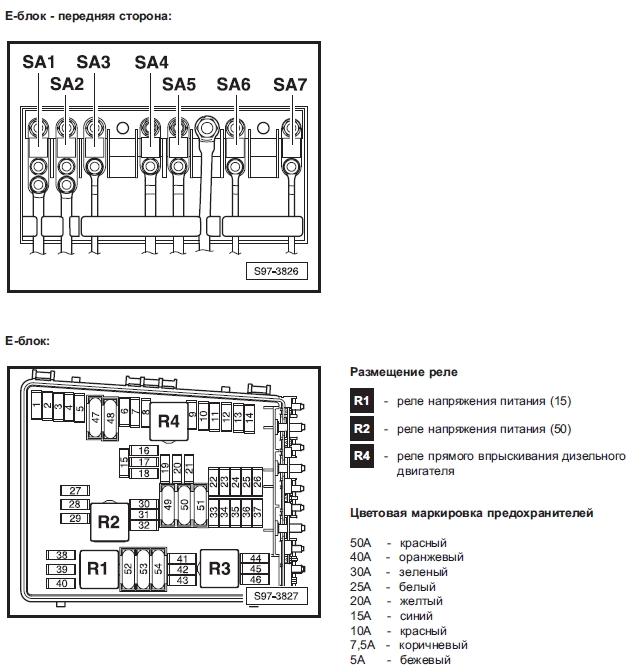

2,0 л - TDI с агрегатом насос-форсунка/100 кВт, тип двигателя AZV, 2,0 л - TDI с агрегатом насос-форсунка /103 кВт, тип двигателя BKD Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14519/24.08.2015_18-54-205358c1c0.jpg)

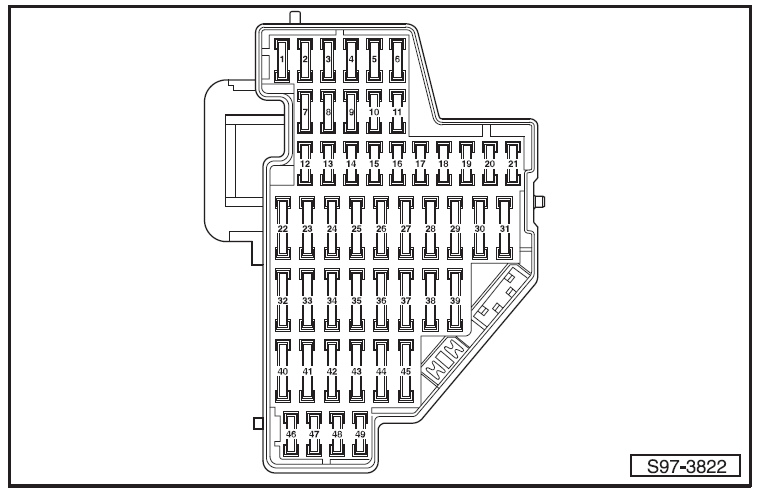

Блок предохранителей ll/04r. Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14519/24.08.2015_18-57-298a5f18a0.jpg)

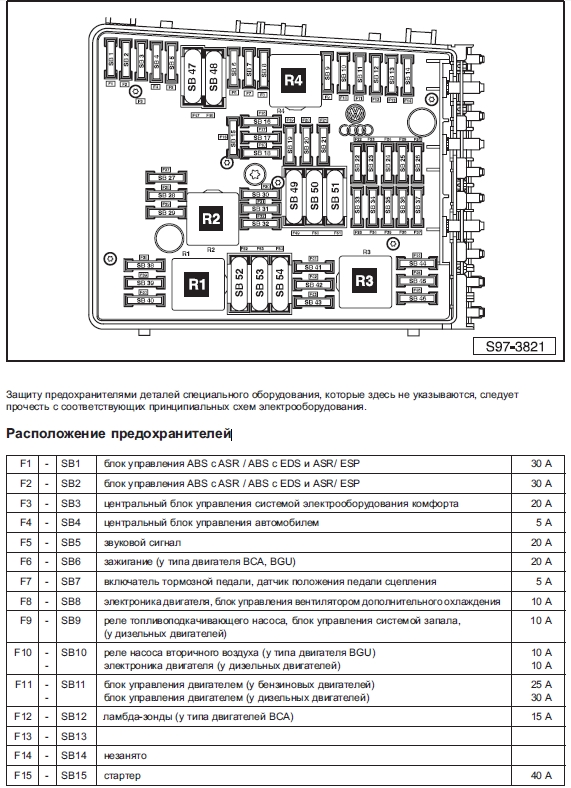

Е-блок - передняя сторона ll/04r. Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14519/24.08.2015_18-59-49042252d5.jpg)
![](/uploads/14519/24.08.2015_19-02-186bb6e271.jpg)
![](/uploads/14519/24.08.2015_19-03-59f5c65fb0.jpg)
Дополнительный держатель реле под панелью приборов. Размещение реле и предохранителей
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14478/22.08.2015_14-11-57fa7f419d.jpg)
Контроль давления в шинах (только для автомобилей с ABS с EDS и ASR/ ESP) Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14483/22.08.2015_14-12-508598179c.jpg)

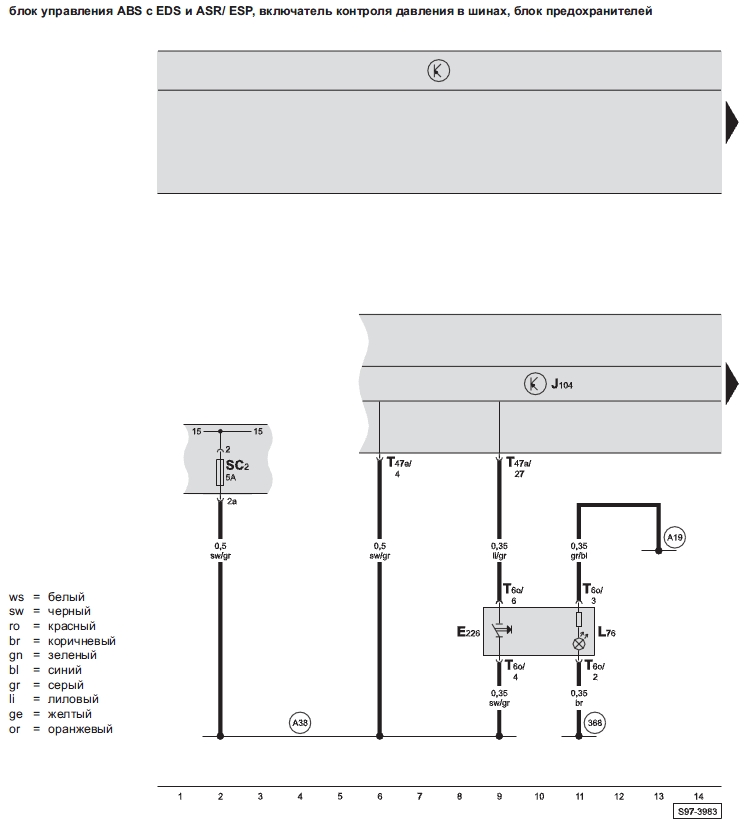

Блок управления ABS с EDS и ASR/ ESP, включатель контроля давления в шинах, блок предохранителей Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14483/22.08.2015_14-15-26e0c04ae7.jpg)
Блок управления ABS с EDS и ASR/ ESP, диагностический межсетевой шлюз для шин подсистемы данных (Gateway), панель приборов Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14483/22.08.2015_14-16-17b7c82ee0.jpg)
Многофункциональный руль Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14483/22.08.2015_14-18-1519e44d68.jpg)
![](/uploads/14483/22.08.2015_14-19-4756ed7e3e.jpg)
Блок управления электроникой рулевой колонки, диагностический шлюз для шины данных (Gateway) Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14483/22.08.2015_14-20-5797a06a9b.jpg)
Вентилятор дополнительного охлаждения 1-но ступенчатый (с термовыключателем) Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14483/22.08.2015_14-22-23d2e9964a.jpg)
Вентилятор дополнительного охлаждения, термовыключатель вентилятора дополнительного охлаждения Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14483/22.08.2015_14-23-49af3d1ed6.jpg)
Вентилятор дополнительного охлаждения 2-но ступенчатый (с термовыключателем) Skoda Octavia 2004 - 2012. Схема
[[ article.getBookmarkIcon() ]]
Инструмент
![](/uploads/14483/22.08.2015_14-24-52f101518c.jpg)
Вентилятор дополнительного охлаждения с непрерывным регулированием (низкая мощность) Skoda Octavia 2004 - 2012. Схема
