Расположение предохранителей, плавких вставок и реле и их замена Chery Tiggo

Рис. 10.1. Обозначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве.

Рис. 10.2. Обозначения предохранителей и реле в монтажном блоке, расположенном в салоне.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в подкапотном пространстве.
В подкапотном пространстве монтажный блок предохранителей и реле (рис. 10.1) установлен с правой стороны по направлению движения автомобиля. В табл. 10.1 указано назначение предохранителей, плавких вставок и реле (их номера даны на рисунке), но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
В салоне монтажный блок предохранителей и реле (рис. 10.2) расположен в левой части панели приборов под ящиком для мелких предметов. Назначение предохранителей и реле указано в табл. 10.2.

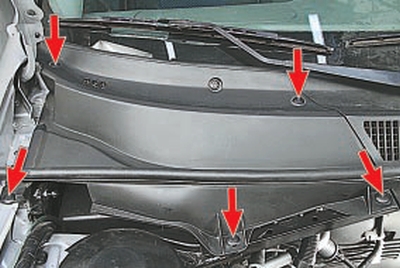

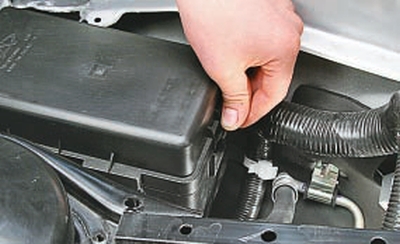

1. Для получения доступа к предохранителям монтажного блока, расположенного в подкапотном пространстве, откройте капот и выверните винты фиксаторов крепления крышки отсека монтажного блока.
Примечание.

Так расположены винты фиксаторов крепления крышки отсека монтажного блока.

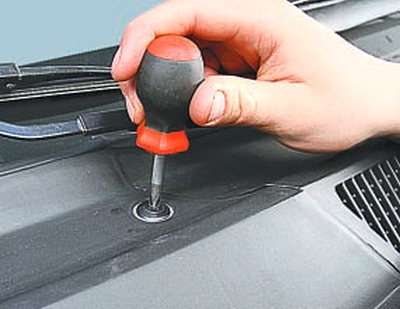

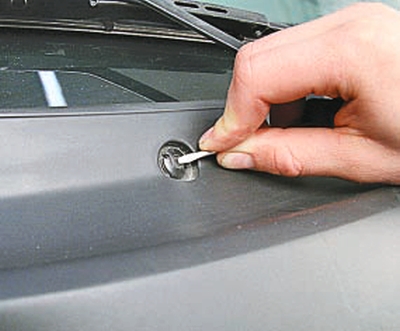

2. Утопите отвёрткой сердечник фиксатора…

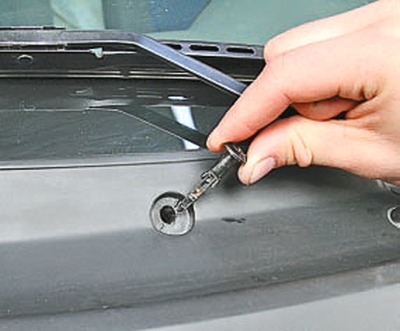

3….и извлеките фиксатор из отверстия в крышке.

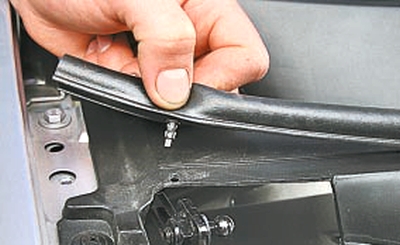

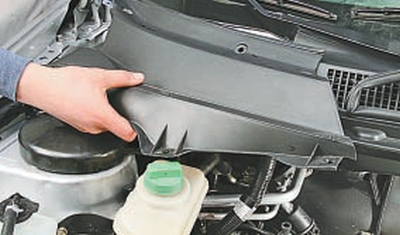

4. Преодолевая усилие фиксаторов, отсоедините от крышки отсека монтажного блока резиновый уплотнитель короба воздухопритока…

5….после чего снимите крышку отсека монтажного блока.

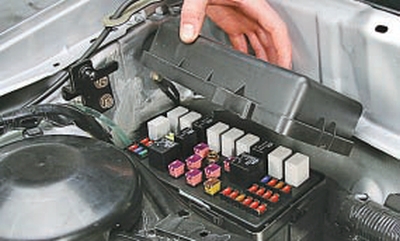

6. Отожмите фиксатор…

7….и снимите крышку монтажного блока.
8. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.
Примечание.

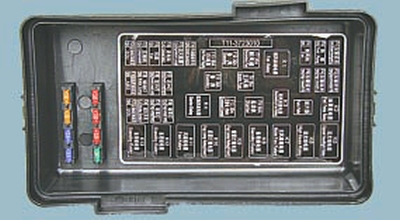

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей.
Здесь же находятся запасные предохранители различных номиналов.
Предупреждение.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

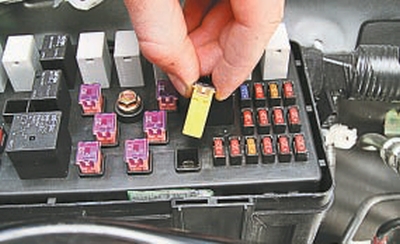

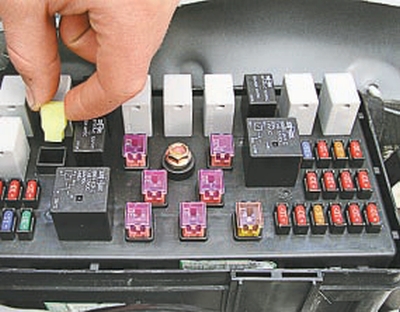

9. Достаньте из гнезда монтажного блока специальный пластмассовый пинцет…

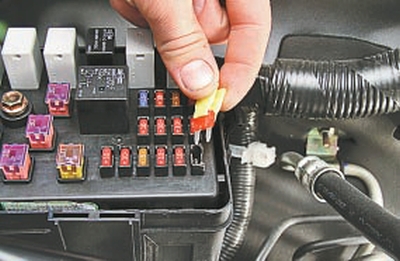

10….и с его помощью извлеките заменяемый предохранитель.

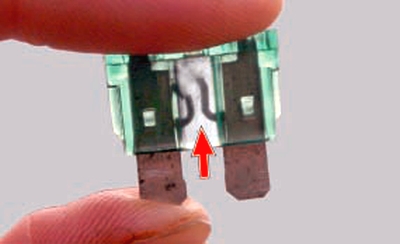

11. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась).
Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

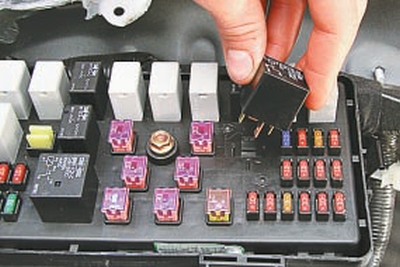

12. При необходимости извлеките реле…

13….или плавкую вставку, покачивая их из стороны в сторону.
14. Установите детали в порядке, обратном снятию.

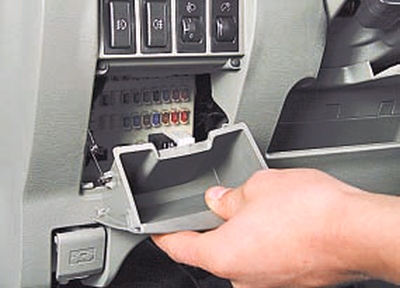

15. Для получения доступа к предохранителям монтажного блока, расположенного в салоне, откройте ящик для мелких предметов…

16….потяните ящик вверх и извлеките его из панели приборов, отсоединив пружину.
17. Выясните причину перегорания предохранителя (плавкой вставки) и устраните ее.
При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель.
18. Замените перегоревший предохранитель, плавкую вставку или реле таким же способом, как и в монтажном блоке, расположенном в подкапотном пространстве (см. пп. 9–13).
Примечание.

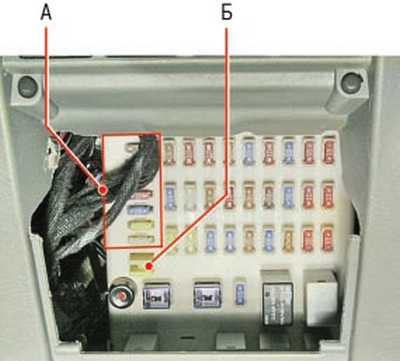

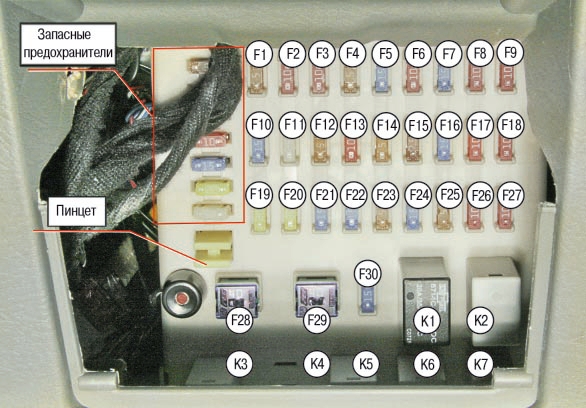

В специальных гнездах монтажного блока расположены запасные предохранители А различных номиналов и специальный пинцет Б для замены предохранителей.
19. Установите детали в порядке, обратном снятию.
