Замена прокладки выпускного коллектора Chery Tiggo

Инструменты:

• Гаечный ключ торцевой Г-образный 10 мм
• Гаечный ключ торцевой Г-образный 13 мм

Детали и расходники:

• Прокладка выпускного коллектора

Между фланцами головки блока цилиндров и выпускного коллектора установлена уплотнительная прокладка, изготовленная из двух тонких отформованных металлических полос, соединенных между собой точечной сваркой.

При нарушении герметичности этой прокладки происходит прорыв отработавших газов наружу, что сопровождается характерным резким звуком (коллектор «сечет»). Если не удается устранить неисправность подтяжкой крепления коллектора, замените прокладку.

1. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

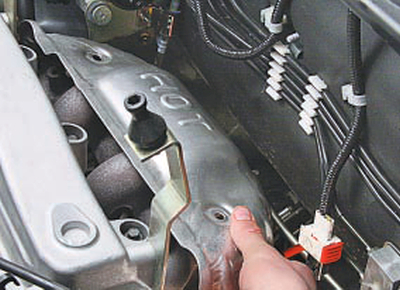

2. Снимите термоэкран выпускного коллектора (см. Снятие и установка термоэкранов).

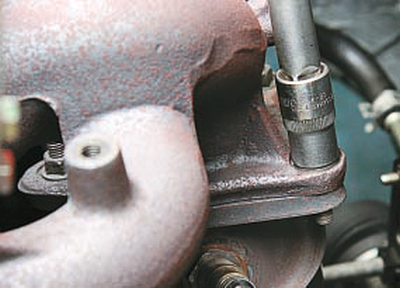

3. Отверните три гайки крепления каталитического нейтрализатора к выпускному коллектору.

Примечание:

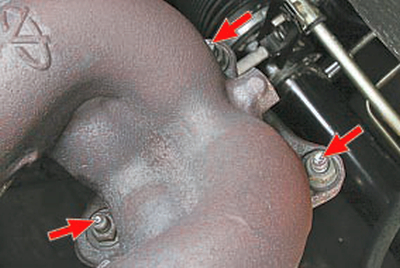

Так расположены места крепления выпускного коллектора к каталитическому нейтрализатору.

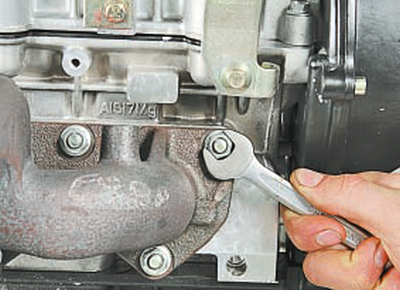

4. Отверните девять гаек крепления выпускного коллектора к головке блока цилиндров.

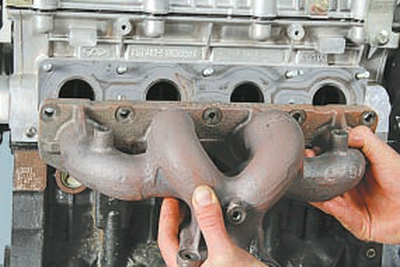

5. Снимите выпускной коллектор с автомобиля.

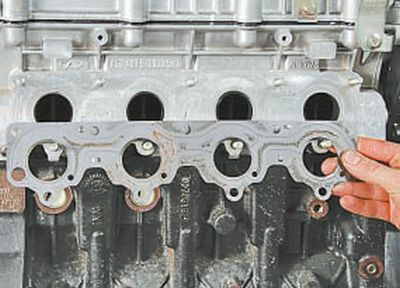

6. Снимите со шпилек головки блока цилиндров прокладку выпускного коллектора.

Полезный совет:

Прокладку выпускного коллектора при каждой разборке соединения заменяйте новой.

7. Установите выпускной коллектор и его прокладку в порядке, обратном снятию.

Примечание:

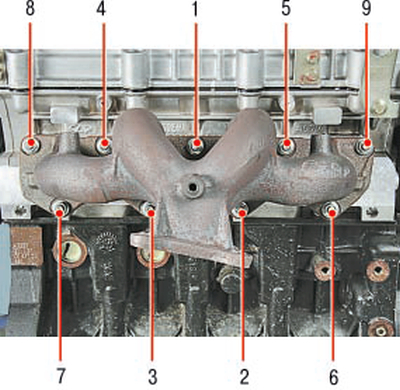

Гайки крепления затягивайте в последовательности, показанной на фото.
