Снятие и установка обивки передней двери Chery Tiggo

Вам потребуются: ключ «на 10», отвертки с плоским и крестообразным лезвием.

Примечание:

Работы показаны на примере левой двери.
Правую дверь разбирают аналогично.

Снятие и установка обшивки передней двери Чери Тигго Т11

1. Поддев отвёрткой, извлеките декоративную заглушку винта крепления корпуса блока переключателей стеклоподъёмников.

2. Выверните винт.

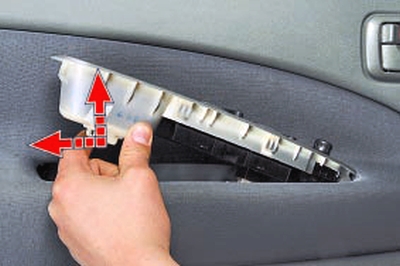

3. Приподнимите заднюю часть корпуса блока переключателей и, сдвинув назад, выведите переднюю часть корпуса из зацепления с обшивкой двери.

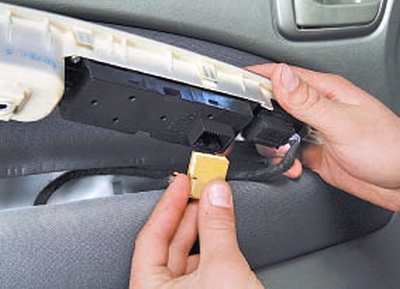

4. Отсоедините колодки жгута проводов от разъемов блока переключателей.

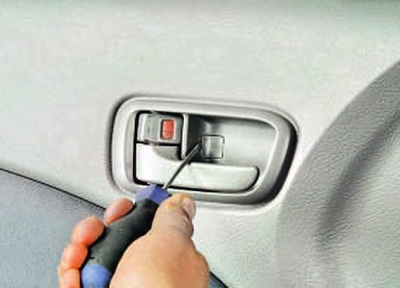

5. Поддев отвёрткой, извлеките декоративную заглушку винта крепления облицовки внутренней ручки замка.
Полезный совет:
Чтобы не царапать детали, оберните жало отвертки изоляционной лентой.

6. Выверните винт, крепящий облицовку.

7. Снимите облицовку внутренней ручки замка.

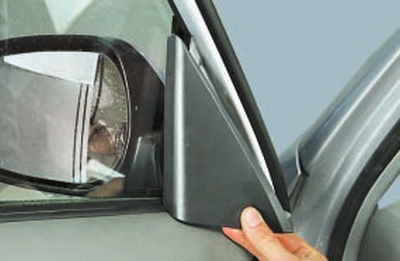

8. Отсоедините декоративную накладку от панели двери, преодолевая усилие ее пластмассового держателя.

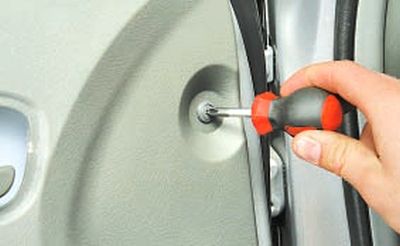

9. Выверните винт фиксатора и извлеките фиксатор из переднего верхнего отверстия обшивки.

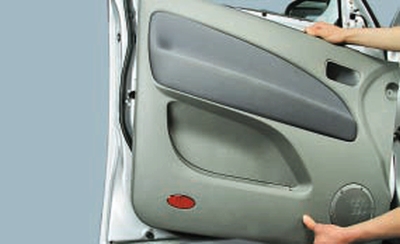

10. Отсоедините обшивку от панели двери, преодолевая усилие ее пластмассовых держателей.

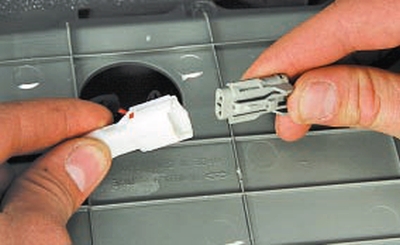

11. Отсоедините с внутренней стороны обивки колодку жгута проводов от фонаря сигнализации незакрытой двери.

12. Снимите обшивку передней двери Чери Тигго.

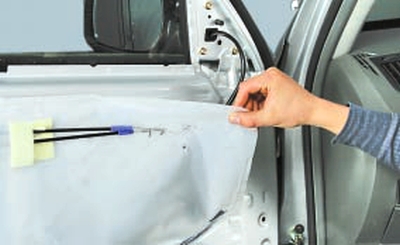

13. Снимите влагозащитную пленку.
Примечание:
Обивка двери прикреплена к панели двери пластмассовыми держателями.
При установке обивки поврежденные держатели замените новыми.
14. Установите обивку передней двери и все снятые детали в порядке, обратном снятию.
