Снятие двигателя Kalina

Инструмент:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 19 мм
• Динамометрический ключ
• Вороток под торцевую насадку
• Насадка на вороток 8 мм
• Насадка на вороток 10 мм
• Насадка на вороток 13 мм
• Насадка на вороток 15 мм
• Насадка на вороток 17 мм
• Насадка на вороток Е-14
• Удлинитель под торцевую насадку
• Регулируемый упор
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Широкая емкость 6 литров

Детали и расходники:

• Ветошь
• Цепи для подъемника

Примечание:

Работу выполняем с помощником​ на смотровой кана­ве или эстакаде. Для снятия двигателя понадобится подъемное устройство.

1. Сбрасываем давле­ние в системе питания, как описано здесь.

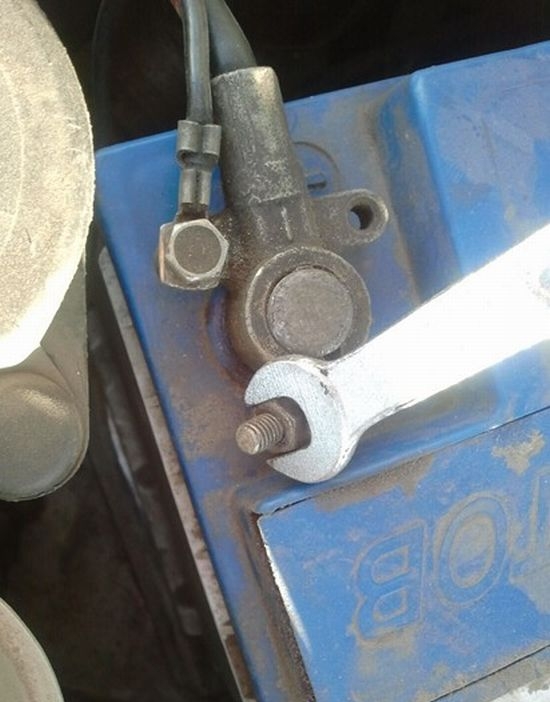

2. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

3. Сливаем из двигателя масло, как описано здесь. Также сливаем охлаждающую жидкость, как описано здесь.

4. Отсоединяем трубу дополнительного глушителя от катколлектора, согласно инструкции здесь. Отсо­единяем трубку подвода топлива от топливной рампы, открутив головкой на 10 гайку крепления прижимной планки держателя трубки.

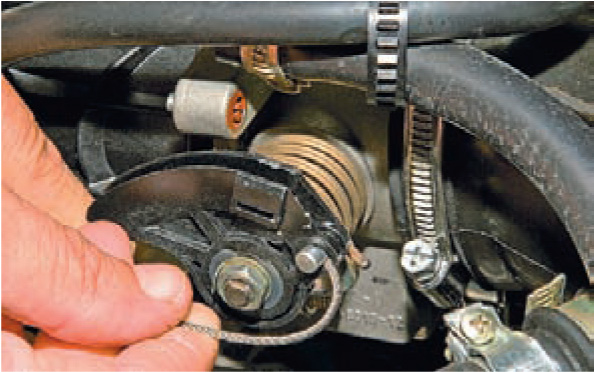

5. Поддев отверткой фиксатор, снимаем трос привода дроссельной заслонки от сектора дроссельного узла.

6. Снимаем воздушный фильтр со шлангом подвода воздуха к дроссельному узлу, как описано здесь.
Отсоединяем шланг вакуумного усили­теля тормозов от ресивера, шлицевой отверткой ослабив ленточный хомут крепления шланга вакуумного усилителя тормозов.

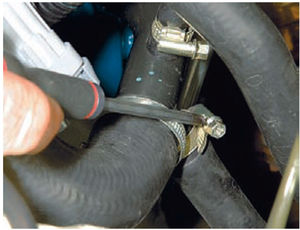

7. Отсоединяем шланги системы охлаждения от крышки и корпуса термоста­та, предварительно ослабив хомуты.

8. Ослабляем затяжку хомута креп­ления шланга отопителя к подво­дящей трубе насоса охлаждающей жидкости и снимаем шланг с патрубка трубы.

9. Отсоединяем шланг электромагнитного клапана продувки адсорбера от штуцера дроссельного узла, как описано здесь. Головкой на 13 отсоединяем «массовые» провода от двигателя.

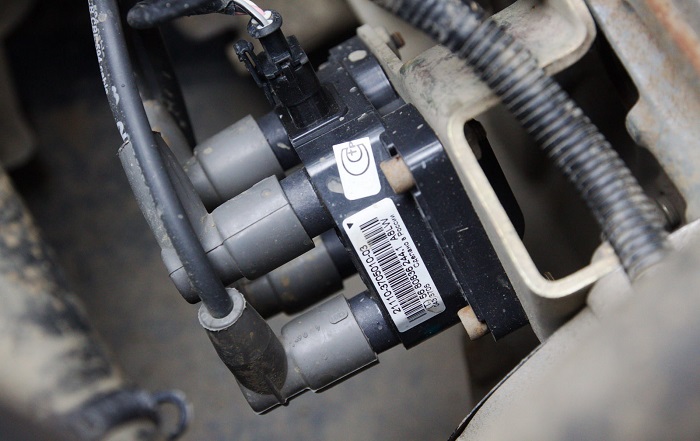

10. Отсоединяем колодки жгута проводов системы управления двигателем от регулятора холостого хода, катушки зажигания, электровентилятора радиатора, колодки жгута проводов топливных форсунок и датчиков фаз, концентрации кислорода, детонации, аварийного давления масла, температуры охлаждающей жидко­сти, указателя температуры охлажда­ющей жидкости, положения коленчатого вала, положения дроссельной заслонки.
Отводим жгуты проводов от двигателя в сторону.

11. Снимаем коробку передач, как описано здесь. Снимаем сцепление согласно инструкции здесь.

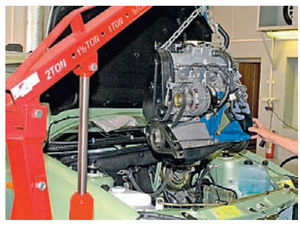

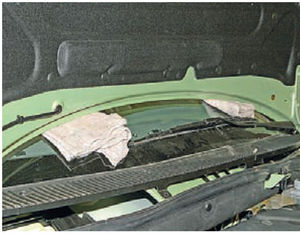

Снимаем правый рычаг стеклоочистителя и укладываем на нижнюю часть ветрового стекла мягкий материал (можно использовать ветошь, сложенную несколько раз). Поднимаем капот в вертикальное положение, как показано на фото.

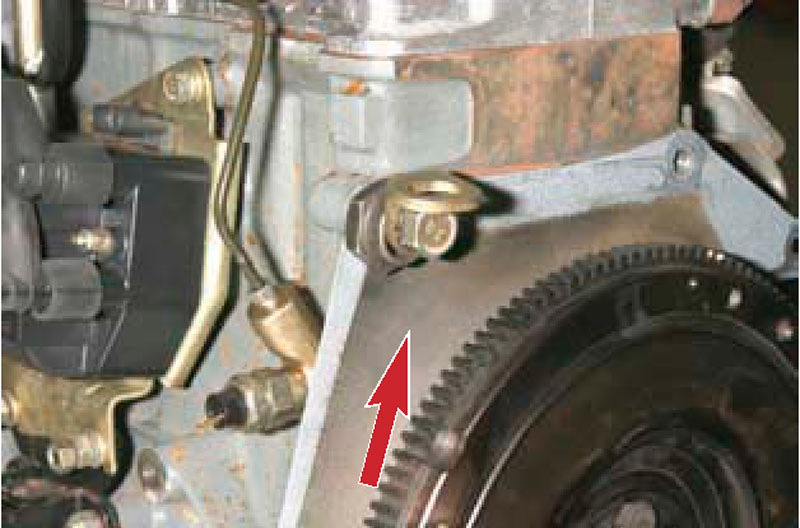

12. Закрепляем цепи подъемного устройства на двигателе с правой стороны за штатный рым, а с левой стороны — за болт, ввернутый в отверстие блока цилиндров, предназначенное для крепления картера сцепления.

13. Убираем упор из-под двигателя, который поддерживал его при снятии коробки передач. Головкой «на 17» отворачиваем две гайки и один болт крепления передней правой опоры силового агрегата.

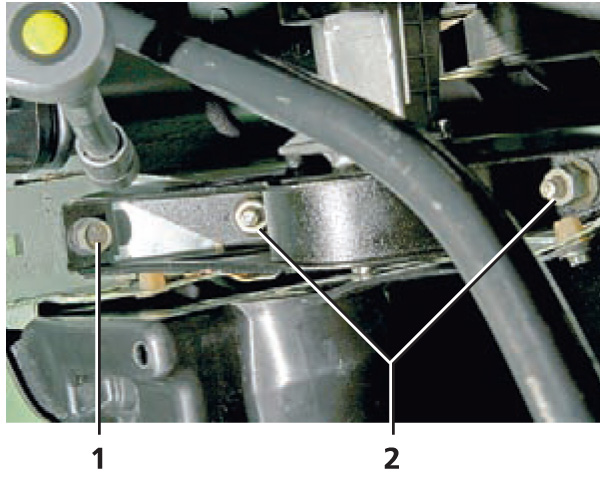

Передняя правая опора силового агрегата:

1 — болт;

2 — две гайки.

14. Опускаем двигатель, чтобы передняя правая опора сошла со шпилек лонжерона. Сдвигаем двигатель к левой сто­роне автомобиля и вынимаем его из моторного отсека.

15. Устанавливаем двигатель на автомо­биль в обратной последовательности.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
