Снятие и установка троса привода стояночного тормоза Mercedes-Benz W203

Инструменты:

Домкрат
Опорные стойки
Динамометрический ключ

Детали и расходники:

Краска
Подшипниковая смазка
Болты крепления колёс

Снятие

1. В зависимости от модели откиньте заднее сиденье вперёд или снимите его, обратитесь к соответствующему разделу.

2. Снимите коврик с пола под задним сиденьем.

Применание:

Коврик вытягивается при откинутом вперёд сиденье под спинкой и задними облицовками порога двери.

3. Отсоедините крышку регулировочного устройства.

4. Полностью отпустите стояночный тормоз и ослабьте натяжение троса.

5. Отсоедините тросы от регулировочного устройства.

Отсоединение тросов от регулировочного устройства Mercedes-Benz W203

1-2 - тросы.

6. Сожмите пластмассовые планки (стрелки на иллюстрации) на конце троса и отсоедините тросы в местах прохода их в днище кузова.

7. Отсоедините передний трос от педали стояночного тормоза. Сожмите пластмассовые планки на конце троса и вытяните трос из держателя на педали.

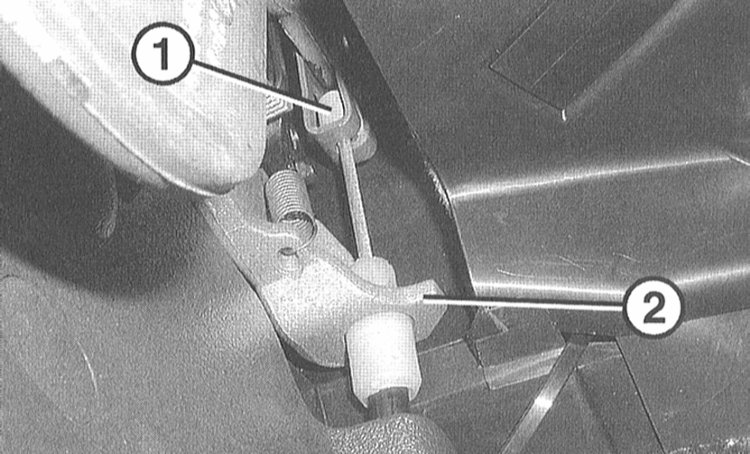

Отсоединение переднего троса от панели стояночного тормоза Mercedes-Benz W203

1 - педаль стояночного тормоза;

2 - держатель.

8. Присоедините вспомогательную веревку к концу переднего троса.

9. Пометьте краской положение задних колёс относительно ступиц. Это позволит при сборке установить отбалансированные колёса в их прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите заднюю часть автомобиля, поставьте её на подставки и снимите задние колёса.

10. Снимите суппорт заднего тормоза, обратитесь к соответствующему разделу.

11. Снимите тормозной диск заднего тормоза, обратитесь к соответствующему разделу.

12. Снимите тормозные колодки стояночного тормоза, обратитесь к соответствующему разделу.

13. Отсоедините задний трос от разжимного замка стояночного барабанного тормоза.

14. Отверните болты и снимите крышку двигательного отсека.

15. Вытяните тросы из проходов в днище, отсоедините от держателей и снимите.

Установка

1. Присоедините вспомогательную веревку к концу переднего троса. Протяните трос за конец веревки через держатели и проходы в днище.

2. Протяните задний трос через держатель и проход в днище.

3. Дальнейшая установка выполняется в последовательности, обратной снятию.

4. Установите на место задние колёса так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колёс не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.

5. Отрегулируйте стояночный тормоз.
